一、图像的 RGB 色彩模式

图像通常采用 RGB 色彩模式，每个像素点的颜色由红（R）、绿（G）、蓝（B）三个通道构成。通过 RGB 三个通道的变化和叠加，可以生成各种颜色。红、绿、蓝的取值范围均为 0-255。RGB 色彩模式涵盖了人类视觉所能感知的全部颜色。

二、Python 的 PIL 库

Python Imaging Library (PIL) 为 Python 增添了图像处理功能。这个库支持多种文件格式，提供了高效的内部表示和强大的图像处理能力。PIL 适用于图像归档和批量处理，可用于创建缩略图、转换格式、打印图片等。当前版本支持验证和读取多种图片格式，但写入功能仅限于常用格式。图像显示方面，当前版本包含 Tk PhotoImage 和 BitmapImage 接口，以及 Windows DIB interface，方便在 Windows 下使用。此外，还提供 show() 方法，用于保存图像到磁盘并显示。PIL 包含基本的图像处理功能，如点操作、使用内置卷积内核过滤、色彩空间转换等，还支持更改图像大小、旋转、自由变换，并提供直方图方法用于对比度增强和全局统计分析。

PIL 库是 Python 的强大图像处理第三方库，在 Anaconda 中已预装。通过命令行安装的方法如下：

pip install pillow -i http://pypi.douban.com/simple --trusted-host pypi.douban.com

三、图像的数组表示

图像可以视为由像素组成的二维矩阵，每个元素包含一个 RGB 值。

from PIL import Image
import numpy as np
im = np.array(Image.open(r'D:\test\001.jpg'))  # 打开一个图片并生成数组对象
print(im.shape, im.dtype)
输出结果
(854, 960, 3) uint8

图像是一个三维数组，分别表示高度、宽度和像素的 RGB 值。

四、图像的变换

图像可以表示为数组，数组经过运算后可以改变图像形状，从而进行图像变换。读取图像后，获取像素的 RGB 值，修改后保存为新文件。

原始图片如下：

通过计算 RGB 三个通道的补值，生成新的图像。

from PIL import Image
import numpy as np
a = np.array(Image.open(r'D:\test\001.jpg'))  # 打开一个图片并生成数组对象
print(a.shape, a.dtype)
b = [255, 255, 255] - a  # 计算 RGB 三个通道的补值
im = Image.fromarray(b.astype('uint8'))  # 重新生成图片对象
im.save(r'D:\test\002.jpg')  # 保存为新的 jpg 图片

效果如下：

将彩色图像转换为灰度值图像，并对灰度值取反。

from PIL import Image
import numpy as np
使用 convert('L') 将彩色图片转换为灰度值图片
a = np.array(Image.open(r'D:\test\001.jpg').convert('L'))  # 打开一个图片并生成数组对象，得到灰度值
print(a.shape, a.dtype)
c = 255 - a  # 对灰度值取反
im = Image.fromarray(c.astype('uint8'))
im.save(r'D:\test\003.jpg')

效果如下：

对图像进行区间变换。

from PIL import Image
import numpy as np
a = np.array(Image.open(r'D:\test\001.jpg').convert('L'))  # 打开一个图片并生成数组对象，得到灰度值
print(a.shape, a.dtype)
d = (100 / 255) * a + 150  # 区间变换
im = Image.fromarray(d.astype('uint8'))
im.save(r'D:\test\004.jpg')

效果如下：

图像像素平方。

from PIL import Image
import numpy as np
a = np.array(Image.open(r'D:\test\001.jpg').convert('L'))  # 打开一个图片并生成数组对象，得到灰度值
print(a.shape, a.dtype)
e = 255 * (a / 255) ** 2  # 像素平方
im = Image.fromarray(e.astype('uint8'))
im.save(r'D:\test\005.jpg')

效果如下：

五、图像的手绘效果实现

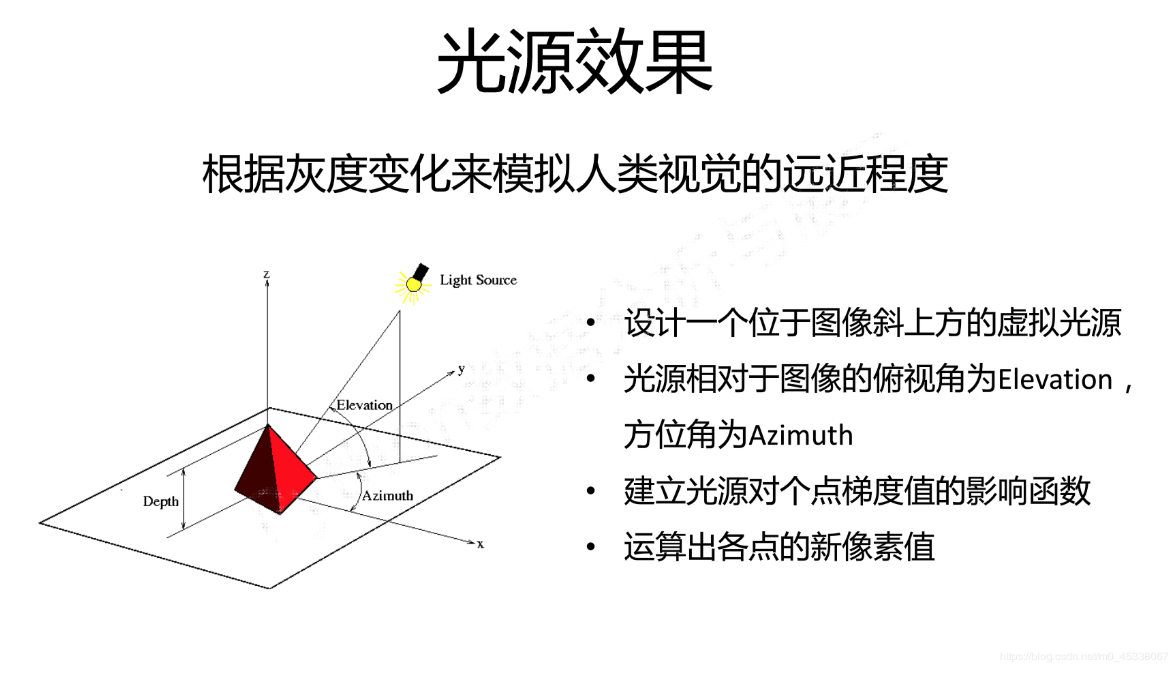

图像手绘效果的特征包括黑白灰色、边界线条较重、相同或相近色彩趋于白色、略有光源效果。手绘风格是在对图像进行灰度化的基础上，通过立体效果和明暗效果叠加而成。灰度实际代表了图像的明暗变化，而梯度表示灰度的变化率。可以通过调整像素的梯度值来间接改变图像的明暗程度，立体效果则通过添加虚拟深度值实现。

from PIL import Image
import numpy as np
a = np.asarray(Image.open(r'D:\test\001.jpg').convert('L')).astype('float')
根据灰度变化来模拟人类视觉的明暗程度
depth = 10.  # 预设虚拟深度值为10，范围为0-100
grad = np.gradient(a)  # 提取梯度值
grad_x, grad_y = grad  # 提取 x y 方向梯度值，解构赋给 grad_x，grad_y

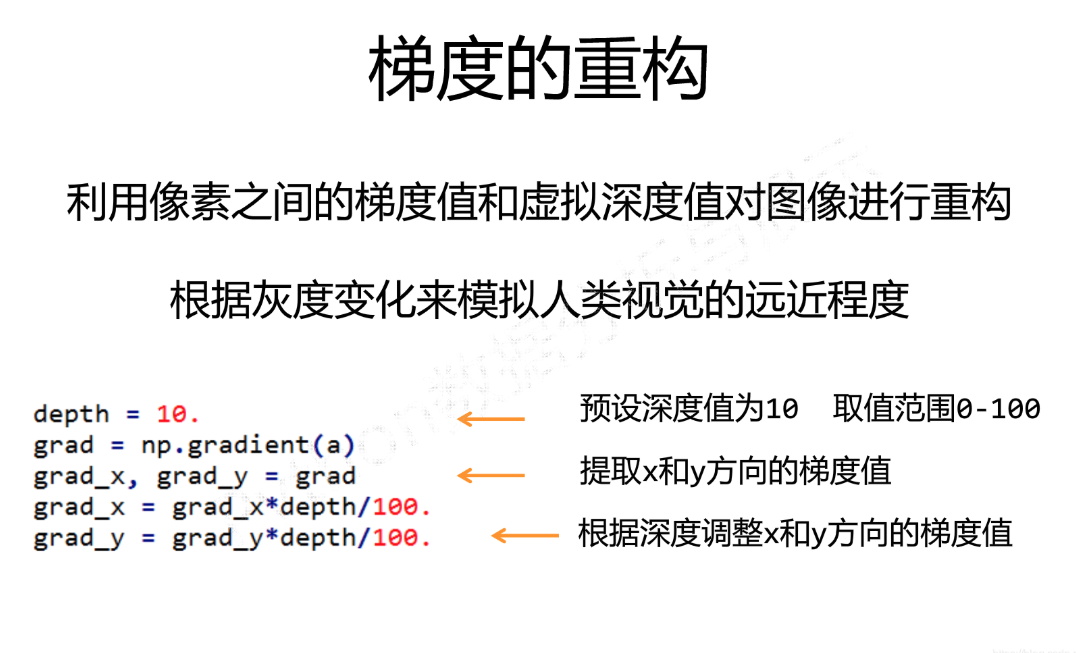

利用像素之间的梯度值和虚拟深度值对图像进行重构
grad_x = grad_x  depth / 100.
grad_y = grad_y  depth / 100.  # 根据深度调整 x y 方向梯度值

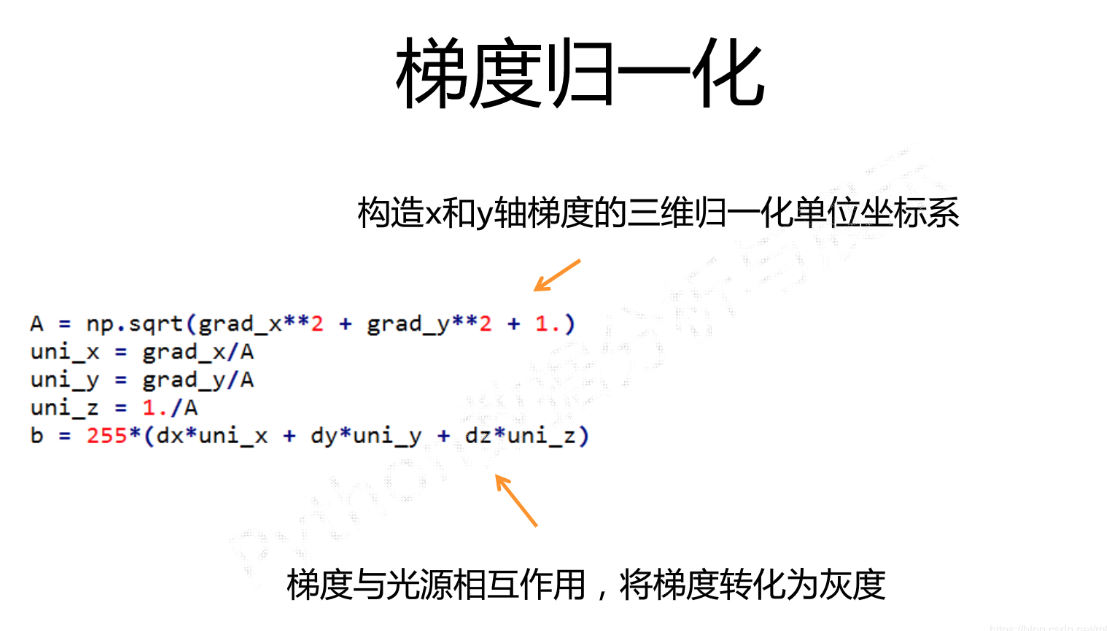

A = np.sqrt(grad_x  2 + grad_y  2 + 1.)
uni_x = grad_x / A
uni_y = grad_y / A
uni_z = 1. / A

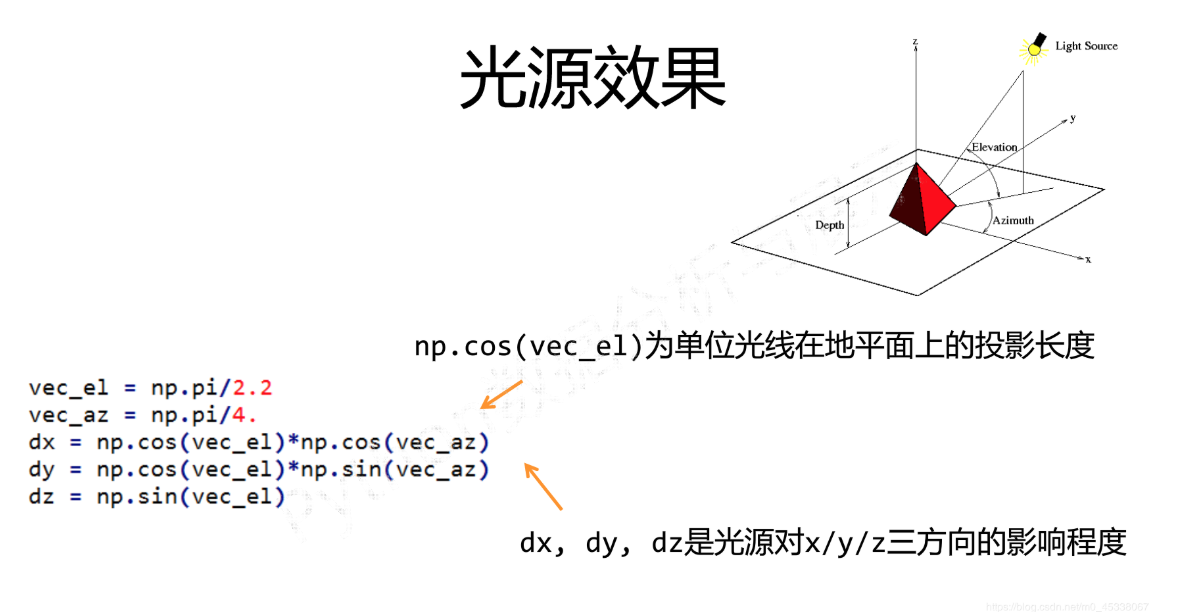

vec_el = np.pi / 2.2  # 光源的俯视角度，弧度值
vec_az = np.pi / 4.  # 光源的方位角度，弧度值
dx = np.cos(vec_el)  np.cos(vec_az)  # 光源对 x 轴影响
dy = np.cos(vec_el)  np.sin(vec_az)  # 光源对 y 轴影响
dz = np.sin(vec_el)  # 光源对 z 轴影响
b = 255  (dx  uni_x + dy  uni_y + dz  uni_z)  # 光源归一化
b = b.clip(0, 255)  # 为了避免数据越界，将生成辉度值裁剪至0-255区间
im = Image.fromarray(b.astype('uint8'))  # 图像重构
im.save(r'D:\test\006.jpg')  # 保存图片

图像手绘效果如下：

本文参考了 pillow 库官方文档和北京理工大学嵩天老师的 Python 数据分析与展示课程中的一个单元。
