本文详细介绍如何使用AutoCAD绘制机械零件三维立体图。通过俯视图与左视图的二维草图绘制，结合面域(REG)、拉伸(EXT)、并集(UNI)和差集(SU)等核心命令，分步演示从平面到三维实体的转换过程。教程包含具体参数设置与视图切换技巧，帮助初学者掌握机械零件的三维建模方法。

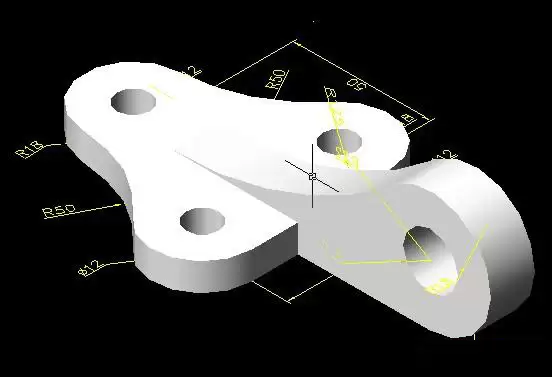

最终效果预览
在AutoCAD中，通过组合不同的三维实体命令，可以高效地构建复杂的机械零件。本教程将演示如何从一个简单的二维图形出发，通过拉伸、布尔运算等操作，生成一个具有中心通孔和外部凸台结构的机械零件。
操作前准备
- 软件环境：AutoCAD（支持三维建模功能的版本，如AutoCAD 2010及以上）。
- 工作空间：建议切换至“三维建模”工作空间，以便更直观地访问三维工具栏。
- 基础命令：熟悉
REG（面域）、EXT（拉伸）、UNI（并集）、SU（差集）和M（移动）命令。
第一阶段：构建主体底座

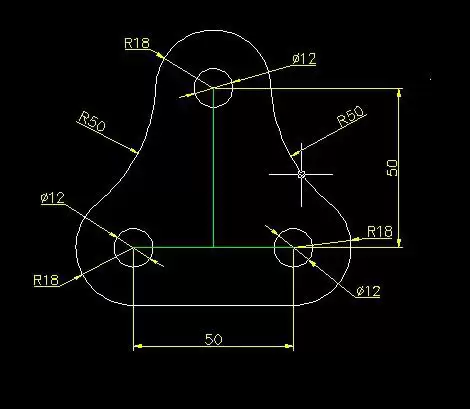

第1步：设置视图并绘制俯视图轮廓
首先，我们需要确定观察角度并绘制零件的底面形状。
- 点击顶部菜单栏的
视图→三维视图→俯视图，将当前视图切换为俯视状态。 - 使用
L（直线）、C（圆）或PL（多段线）等绘图命令，绘制零件的俯视图轮廓。根据参考图，这通常是一个包含外部矩形/圆形和内部孔洞的复合图形。

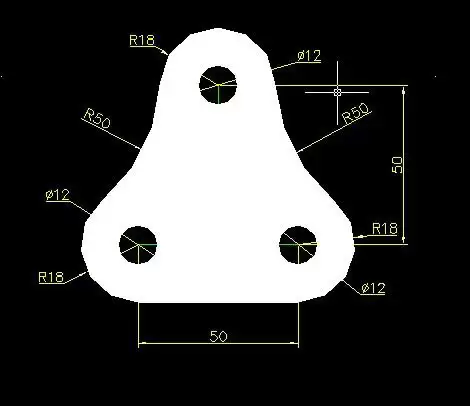

第2步：创建面域并进行差集运算
将二维线条转换为可拉伸的面域，并处理内部孔洞。
- 输入命令
REG（Region，面域），选中刚才绘制的所有封闭图形，按回车确认。此时图形颜色通常会变为蓝色，表示已成功转换为面域。 - 输入命令
SU（Subtract，差集）。首先选择作为“主体”的外部轮廓面域，按回车；接着选择需要“减去”的内部孔洞面域，按回车。

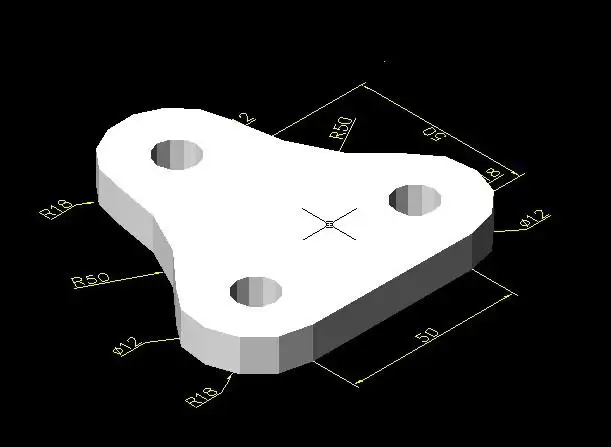

第3步：拉伸主体并切换视角
将处理好的二维面域转换为三维实体。
- 输入命令
EXT（Extrude，拉伸）。选择刚才生成的差集面域，指定拉伸高度为10（单位：mm，根据实际图纸调整），按回车确认。 - 点击
视图→三维视图→东北等轴测，以便从立体角度观察生成的实体。
第二阶段：构建侧面凸台结构

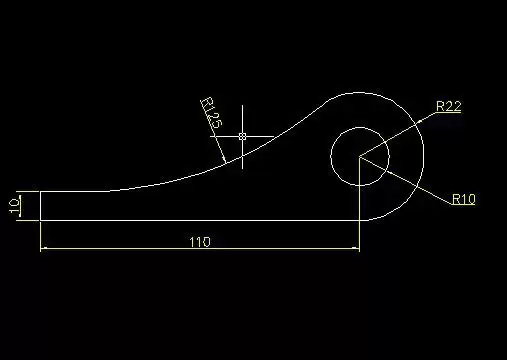

第4步：切换至左视图并绘制侧面轮廓
为了构建零件侧面的凸台或附加结构，我们需要在另一个视角下绘制草图。
- 点击
视图→三维视图→左视图，将观察角度切换为左侧。 - 在左视图中，使用绘图命令绘制侧面凸台的二维轮廓。确保轮廓线与主体底座的位置关系正确（通常通过捕捉关键点或输入相对坐标来定位）。

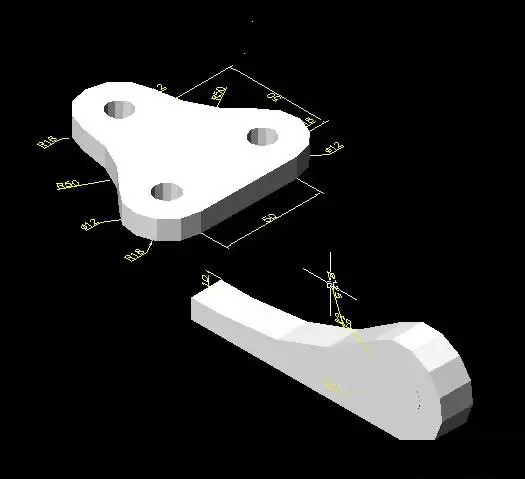

第5步：拉伸侧面实体
将侧面轮廓拉伸为实体，并与主体进行初步组合。
- 对侧面轮廓执行
REG命令创建面域。 - 使用
EXT命令，指定拉伸高度为10（mm），生成侧面凸台实体。 - 切换回
东北等轴测视图，观察两个实体的相对位置。
第三阶段：实体合并与细节处理

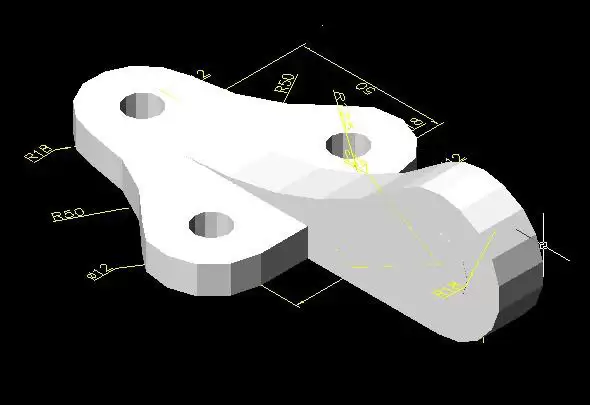

第6步：移动对齐并执行并集运算
确保各部分实体位置准确后，将其合并为一个整体。
- 使用
M（Move，移动）命令，根据需要调整侧面凸台的位置，使其与主体底座完美贴合。 - 输入命令
UNI（Union，并集）。选择主体底座和侧面凸台这两个实体，按回车确认。此时，两个实体将合并为一个单一的三维对象。
第7步：执行差集完成最终造型
最后，通过差集运算去除不需要的部分，完成零件细节。
- 输入命令
SU（Subtract，差集）。 - 选择合并后的主体实体作为“被减对象”，按回车。
- 选择需要去除的小圆孔或多余部分作为“减数对象”，按回车。
- 完成操作后，检查模型是否符合设计要求。
常见问题与调整建议
- 面域创建失败：如果
REG命令提示无法创建面域，通常是因为图形中存在未封闭的线段或自相交。请检查所有线条是否首尾相连，或使用JOIN命令尝试闭合多段线。 - 实体合并后出现错误：在使用
UNI或SU时，如果实体之间没有重叠部分，差集操作可能无效，并集操作则可能生成多个独立实体。确保在操作前通过3DORBIT命令旋转视角，确认实体间有正确的交集或包含关系。 - 视图切换混乱：如果在三维空间中迷失方向，可随时点击
视图→三维视图→东北等轴测重置视角，或使用PLAN命令回到当前UCS平面。
总结
通过本教程，我们掌握了AutoCAD中绘制机械零件三维立体图的核心流程：从二维轮廓绘制到面域转换，再到拉伸成实体，最后通过并集和差集命令完成复杂造型。关键在于准确理解每个命令的作用范围，以及在不同视图间切换时保持几何关系的准确性。熟练掌握REG、EXT、UNI和SU这四个命令，是进行高效三维建模的基础。
