keyshot导出dwg格式怎么设置详细步骤教程
KeyShot导出DWG格式的详细设置步骤教程。深入解析KeyShot与CAD软件的数据流转机制，详解导出线框几何体、NURBS曲面曲线以及通过中间格式转为DWG的完整操作流程。
一、KeyShot 与 DWG 格式的数据交互机制
在执行导出之前，理解数据格式之间的技术差异有助于避免模型破损或线条丢失。KeyShot 支持导入多种 CAD 数据，并在内部通过多边形网格（Polygon Mesh）或 NURBS 曲面进行光线追踪计算。而 DWG 属于 Autodesk AutoCAD 的专有原生图纸格式，主要存储精确的二维矢量线框、标注以及三维实体几何。

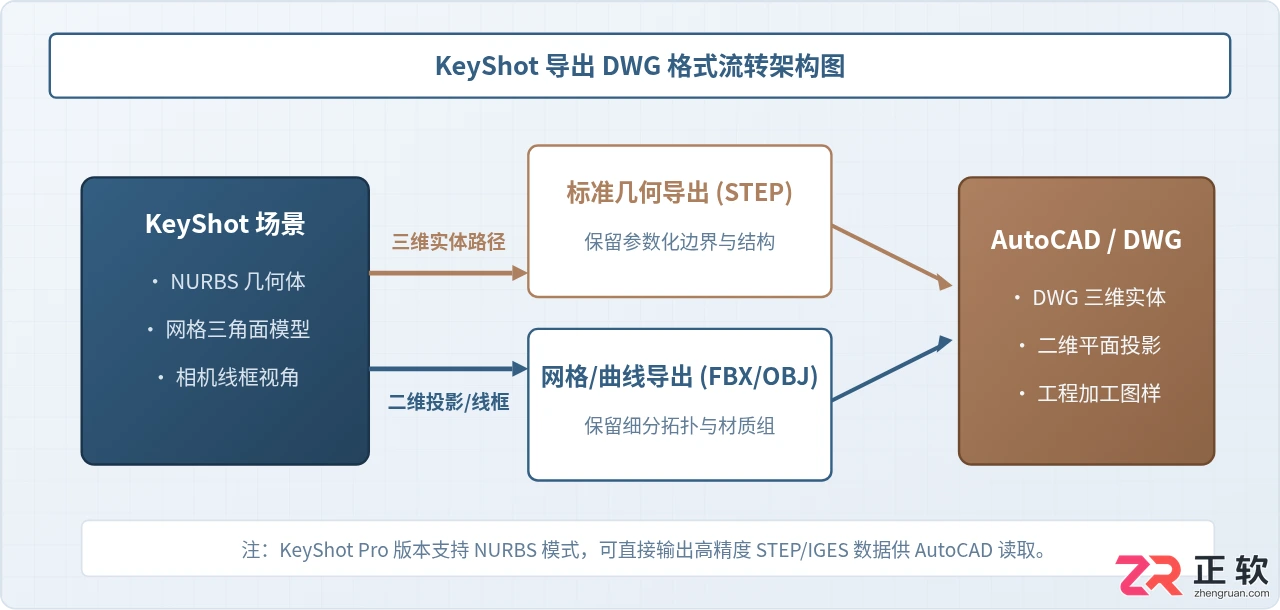

当需要从 KeyShot 输出 DWG 时，主要有两种业务诉求：一种是获取产品的真实三维模型实体，另一种是获取当前视角的二维线框投影。根据这两类需求，导出的转换流转链条如下图所示：

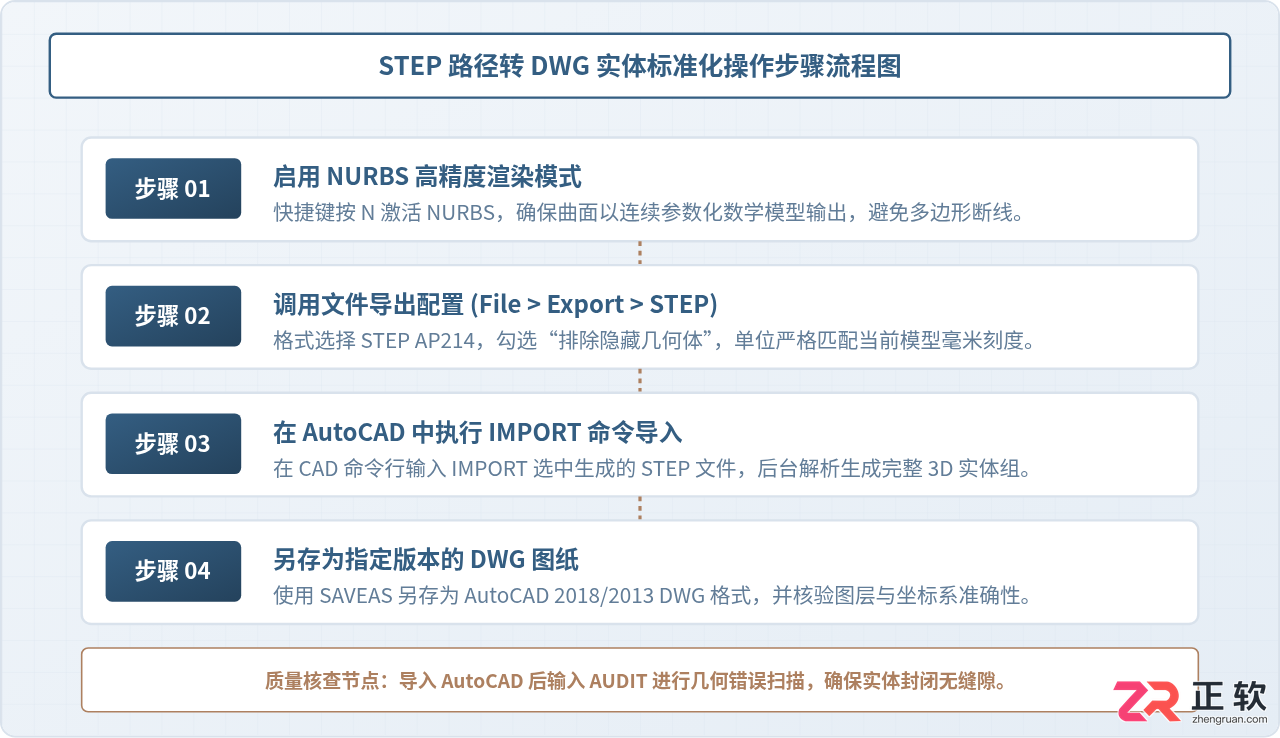

二、通过 STEP 中间格式导出高精度三维 DWG 的详细步骤
如果原始模型是以 Creo、SolidWorks、UG/NX 或 Rhino 等 CAD 格式导入 KeyShot 的，KeyShot 的场景树中仍完整保留着 NURBS 数据。通过 STEP 导出是获得工业级精确实体 DWG 的最佳方法。具体设置步骤如下：
-
检查并启用 NURBS 模式：打开 KeyShot 场景后，按下快捷键
N（或在顶部工具栏点击“NURBS”图标）。观察模型边缘是否变为平滑的解析曲线。只有开启 NURBS 模式，导出的几何体才具备精确曲率半径，而非粗糙的三角面片。 - 唤起导出菜单：在顶部菜单栏依次点击“文件 (File)” > “导出 (Export)”。在弹出的文件导出类型下拉列表中，选择 STEP AP214 (*.stp; *.step) 或 IGES (*.igs)。
-
配置导出参数：
- 几何范围：在选项中勾选“整个场景”或在场景树中单独高亮选中需要导出的部件后选择“选定几何体”。
- 坐标系与比例：保持“使用场景单位（如毫米 mm）”，防止导入 AutoCAD 后因尺寸缩放导致 1000 倍的公制与英制误差。
- 隐藏项过滤：务必勾选“排除隐藏部件”，剔除用于渲染的环境挡光板、地平面或灯光辅助体。
- 保存并导出：指定输出路径并点击“保存”，KeyShot 将开始计算并打包输出 STEP 文件。
-
在 AutoCAD 中转换为 DWG：启动 AutoCAD，新建一个基于工程模板（如
acadiso.dwt）的图纸。在命令行输入IMPORT命令，选择刚刚导出的 STEP 文件打开。加载完成后在菜单栏点击“另存为 (Save As)”，文件类型选择 AutoCAD 2018/2013 图形 (*.dwg)，即可得到标准的 DWG 实体文件。

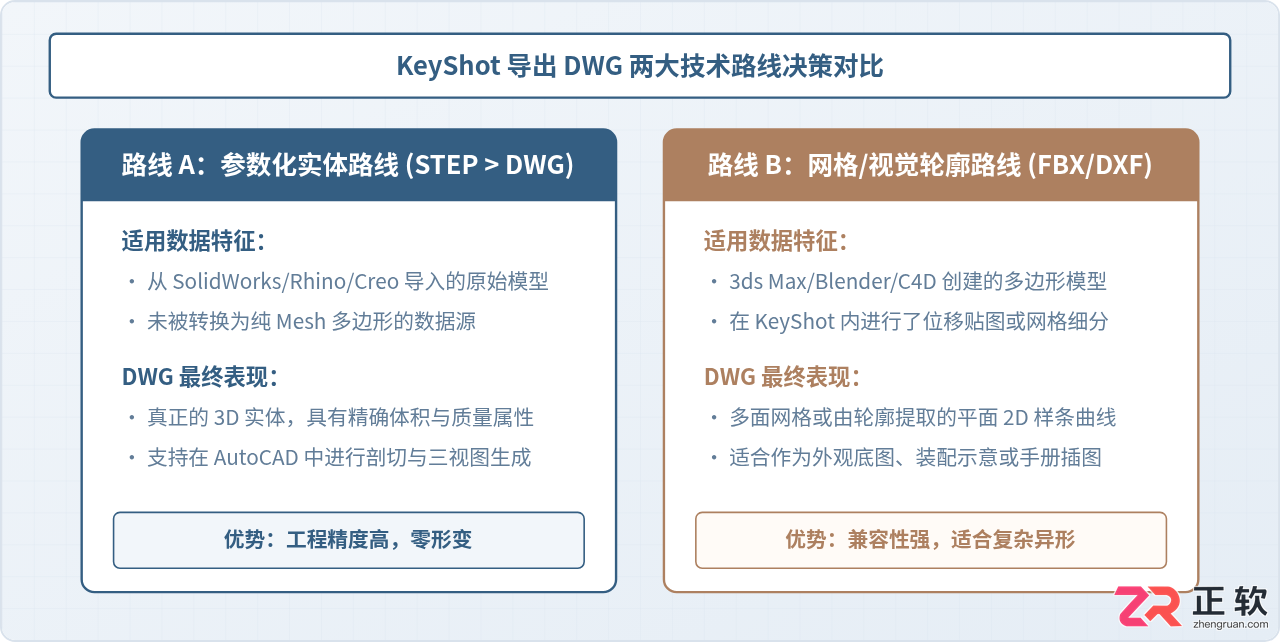

三、三维网格（FBX/OBJ）与二维工程线框导出路径对比
除直接输出实体外，许多工业设计与美工流程中，模型在 KeyShot 中已经过多边形细分（如通过“细分表面”优化圆角），此时模型本身已经网格化，无法直接逆向为 NURBS。此时可以采用 FBX/OBJ 网格导出法；或者直接在 KeyShot 中设置“线框卡通材质”，渲染出平面的矢量或高对比度线稿直接转为二维 DWG。
| 导出路径 | 中间格式 | KeyShot 关键参数配置 | 适用业务场景 | DWG 几何特性 |
|---|---|---|---|---|
| NURBS 实体流 | STEP (*.stp) | 启用 NURBS (N键)；保留原始单位；排除环境灯光体 | 工业制造、机械装配、数控加工 (CNC) | 真实的 3D 实体 (3D Solid) 或曲面 (Surface) |
| 多边形网格流 | FBX / OBJ | 网格质量最高；合并同材质图层；勾选导出法线 | 3D 打印扫描、建筑外观展示、渲染复用 | 三维多边形网格面 (Polyface Mesh) |
| 视角线框投影流 | 卡通材质/SVG/DXF | 应用 Toon 材质；轮廓线宽度 1px；隐藏阴影与纹理 | 产品说明书、专利附图、二维总装图 | 二维矢量线段 (Spline/Line) |
四、导出过程中的关键参数与注意事项
-
单位一致性原则：KeyShot 默认支持米、厘米、毫米和英寸。导出前请在“编辑 (Edit)” > “首选项 (Preferences)” > “常规 (General)”中核查单位。如果原模型为毫米，而在 AutoCAD 中以米解析，尺寸将缩小 1000 倍。若发现尺寸异常，可在 AutoCAD 中全选模型并执行
SCALE命令进行等比缩放修复。 - 剔除环境与辅助几何：KeyShot 中的“地面阴影”、“地面反射平面”以及创建的点光源、面光源在内部均表现为独立的面片。在导出前，必须在左侧“场景树 (Scene Tree)”中隐藏这些几何体，并在导出设置对话框中勾选“排除隐藏几何体 (Exclude Hidden Geometry)”，防止在 DWG 中生成多余的巨大平面。
-
AutoCAD 导入实体转换优化：在 AutoCAD 导入 STEP 文件后，若模型显示为线框或着色不正常，可使用快捷键
VSMODE切换为“真实 (Realistic)”或“概念 (Conceptual)”显示样式。对于需要生成二维工程图的情况，可以在布局视口中使用FLATSHOT命令直接将当前三维视角一键转为纯平面二维 DWG 线框块。

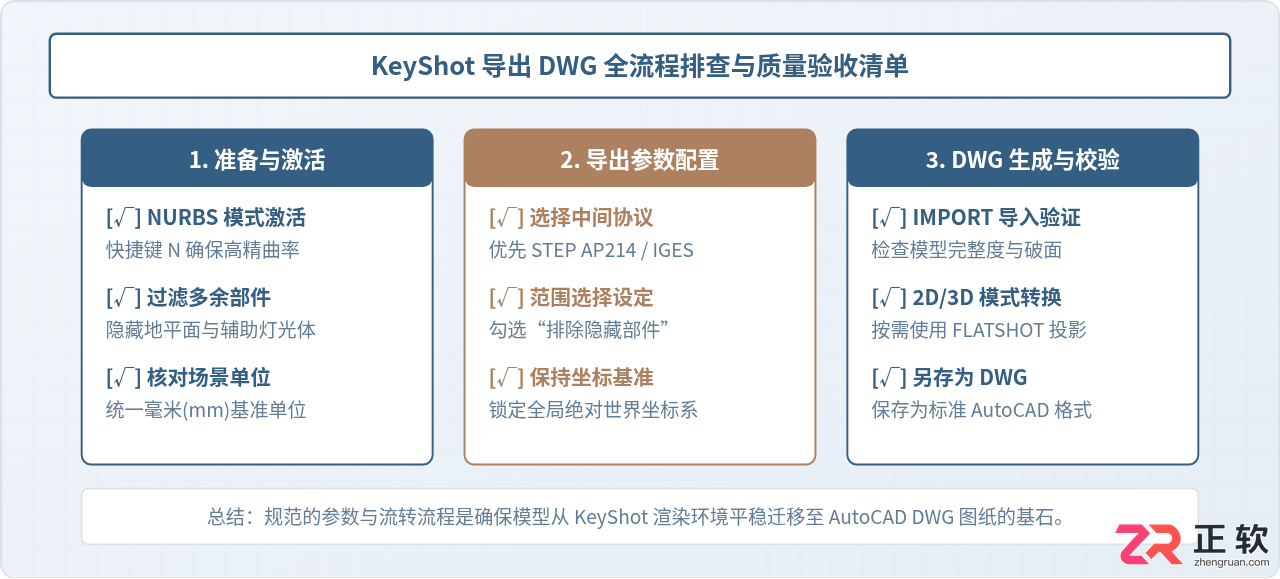

五、全流程设置与结果验证总结
综上所述，KeyShot 导出 DWG 格式的核心在于利用 KeyShot 维护的参数化 NURBS 曲面，借助行业标准的 STEP/IGES 协议将三维几何精确导入 AutoCAD 中进行图纸化打包。掌握这一工作流能够大幅缩短工业渲染与结构出图之间的数据断层，确保数字样机的高保真流转。
