怎么使用Python PSO算法处理TSP问题

PSO算法

那么开始之前，我们还是来聊聊基本的PSO算法。核心就一个：

来我们来解释一下这个公式，你就懂了。

老规矩我们假设有一个方程 y=sin(x1)+cos(x2)

PSO算法通过模拟鸟类迁移来实现咱们的优化，这个怎么来的，就不说了，就说说这个核心。

我们刚刚的方程当中，有两个变量，x1,x2。由于是模拟鸟儿，所有为了实现瞎蒙大法，这里引入了速度的概念，x自然就是咱们的可行域，也就是解的空间。通过改变速度，来让x进行移动，也就是改变x的值。其中Pbest，表示这个鸟自己走过的位置里面最优的解，Gbest表示整个种群的最优解。什么意思，也就是说随着移动，这个鸟可能会走到更差的位置，因为和遗传不一样，他是不好的就干掉了，而这个不会。当然这里面涉及到很多局部问题，咱们这里都不讨论，没有哪一个算法是完美的，这个就对了。

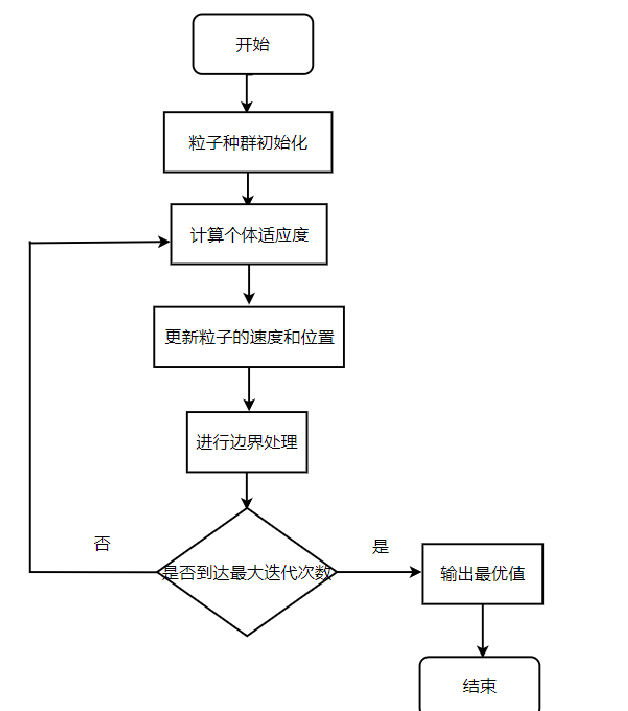

算法流程

算法的主要流程：

第一步：对粒子群的随机位置和速度进行初始设定，同时设定迭代次数。

第二步：计算每个粒子的适应度值。

第三步：对每个粒子，将其适应度值与所经历的最好位置pbest i的适应度值进行比较，若较好，则将其作为当前的个体最优位置。

第四步：对每个粒子，将其适应度值与全局所经历的最好位置gbestg的适应度值进行比较，若较好，则将其作为当前的全局最优位置。

第五步：根据速度、位置公式对粒子的速度和位置进行优化，从而更新粒子位置。

第六步：如未达到结束条件（通常为最大循环数或最小误差要求），则返回第二步

优点：

PSO算法没有交叉和变异运算，依靠粒子速度完成搜索，并且在迭代进化中只有最优的粒子把信息传递给其它粒子，搜索速度快。

PSO算法具有记忆性，粒子群体的历史最好位置可以记忆并传递给其它粒子。

需调整的参数较少，结构简单，易于工程实现。

采用实数编码，直接由问题的解决定，问题解的变量数直接作为粒子的维数。

缺点：

缺乏速度的动态调节，容易陷入局部最优，导致收敛精度低和不易收敛。

不能有效解决离散及组合优化问题。

参数控制，对于不同的问题，如何选择合适的参数来达到最优效果。

不能有效求解一些非直角坐标系描述问题，

简单实现

ok,我们来看一下最简单的实现：

import numpy as np
import random
class PSO_model:
    def __init__(self,w,c1,c2,r1,r2,N,D,M):
        self.w = w # 惯性权值
        self.c1=c1
        self.c2=c2
        self.r1=r1
        self.r2=r2
        self.N=N # 初始化种群数量个数
        self.D=D # 搜索空间维度
        self.M=M # 迭代的最大次数
        self.x=np.zeros((self.N,self.D))  #粒子的初始位置
        self.v=np.zeros((self.N,self.D))  #粒子的初始速度
        self.pbest=np.zeros((self.N,self.D))  #个体最优值初始化
        self.gbest=np.zeros((1,self.D))  #种群最优值
        self.p_fit=np.zeros(self.N)
        self.fit=1e8 #初始化全局最优适应度
# 目标函数，也是适应度函数（求最小化问题）
    def function(self,x):
        A = 10
        x1=x[0]
        x2=x[1]
        Z = 2 * A + x1 ** 2 - A * np.cos(2 * np.pi * x1) + x2 ** 2 - A * np.cos(2 * np.pi * x2)
        return Z
     # 初始化种群
    def init_pop(self):
        for i in range(self.N):
            for j in range(self.D):
                self.x[i][j] = random.random()
                self.v[i][j] = random.random()
            self.pbest[i] = self.x[i] # 初始化个体的最优值
            aim=self.function(self.x[i]) # 计算个体的适应度值
            self.p_fit[i]=aim # 初始化个体的最优位置
            if aim < self.fit:  # 对个体适应度进行比较，计算出最优的种群适应度
                self.fit = aim
                self.gbest = self.x[i]
    # 更新粒子的位置与速度
    def update(self):
        for t in range(self.M): # 在迭代次数M内进行循环
            for i in range(self.N): # 对所有种群进行一次循环
                aim=self.function(self.x[i]) # 计算一次目标函数的适应度
                if aim
解决TSP
数据表示
首先这个使用PSO的话，其实是和我们的这个先前使用遗传是类似的，我们依然通过一个矩阵表示种群，一个矩阵表示城市之间的距离。
      # 群体的初始化和路径的初始化
        self.population = np.array([0] * self.num_pop * self.num).reshape(
            self.num_pop, self.num)
        self.fitness = [0] * self.num_pop
        """
        计算城市的距离，我们用矩阵表示城市间的距离
        """
        self.__matrix_distance = self.__matrix_dis()
区别

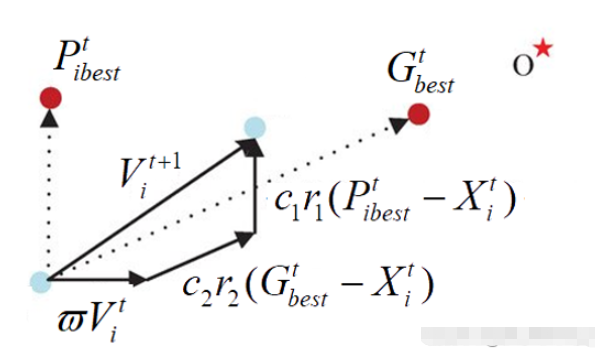

和我们原来的PSO的最大区别是啥呢，其实和简单，在与我们速度的更新。我们在连续问题的时候其实是这样的：
同样的我们可以把X表示城市的编号，但是显然我们不能使用这种方案进行速度的更新。
那么这个时候，我们对于速度的更新的话，我们是需要使用到一种新的方案，那么这个方案的话其实就是套用遗传算算法的X更新。我们之所以需要速度说白了就是为了更新X，让X往好的方向进行瞎蒙。现在单纯使用速度更新是不行了，那么反正都是更新X，选择一个可以很好更新这个X的方案不就行了嘛。所以的话这里可直接使用遗传啊，我们的速度更新是参考Pbest和Gbest，之后按照一定的权重进行“学习”这样一来这个V就具备了Pbest和Gbest的一种“特征”。所以既然如此，那么我直接仿造遗传交叉的时候和Best进行交叉不就可以学习到一些对应的“特征”嘛。
    def cross_1(self, path, best_path):
        r1 = np.random.randint(self.num)
        r2 = np.random.randint(self.num)
        while r2 == r1:
            r2 = np.random.randint(self.num)
        left, right = min(r1, r2), max(r1, r2)
        cross = best_path[left:right + 1]
        for i in range(right - left + 1):
            for k in range(self.num):
                if path[k] == cross[i]:
                    path[k:self.num - 1] = path[k + 1:self.num]
                    path[-1] = 0
        path[self.num - right + left - 1:self.num] = cross
        return path
同时我们依然可以引入变异。
    def mutation(self,path):
        r1 = np.random.randint(self.num)
        r2 = np.random.randint(self.num)
        while r2 == r1:
            r2 = np.random.randint(self.num)
        path[r1],path[r2] = path[r2],path[r1]
        return path
完整代码
ok,现在我们来看到完整的代码：
import numpy as np
import matplotlib.pyplot as plt
class HybridPsoTSP(object):
    def __init__(self ,data ,num_pop=200):
        self.num_pop = num_pop  # 群体个数
        self.data = data        # 城市坐标
        self.num =len(data)     # 城市个数
        # 群体的初始化和路径的初始化
        self.population = np.array([0] * self.num_pop * self.num).reshape(
            self.num_pop, self.num)
        self.fitness = [0] * self.num_pop
        """
        计算城市的距离，我们用矩阵表示城市间的距离
        """
        self.__matrix_distance = self.__matrix_dis()
    def __matrix_dis(self):
        """
        计算14个城市的距离，将这些距离用矩阵存起来
        :return:
        """
        res = np.zeros((self.num, self.num))
        for i in range(self.num):
            for j in range(i + 1, self.num):
                res[i, j] = np.linalg.norm(self.data[i, :] - self.data[j, :])
                res[j, i] = res[i, j]
        return res
    def cross_1(self, path, best_path):
        r1 = np.random.randint(self.num)
        r2 = np.random.randint(self.num)
        while r2 == r1:
            r2 = np.random.randint(self.num)
        left, right = min(r1, r2), max(r1, r2)
        cross = best_path[left:right + 1]
        for i in range(right - left + 1):
            for k in range(self.num):
                if path[k] == cross[i]:
                    path[k:self.num - 1] = path[k + 1:self.num]
                    path[-1] = 0
        path[self.num - right + left - 1:self.num] = cross
        return path
    def mutation(self,path):
        r1 = np.random.randint(self.num)
        r2 = np.random.randint(self.num)
        while r2 == r1:
            r2 = np.random.randint(self.num)
        path[r1],path[r2] = path[r2],path[r1]
        return path
    def comp_fit(self, one_path):
        """
        计算，咱们这个路径的长度，例如A-B-C-D
        :param one_path:
        :return:
        """
        res = 0
        for i in range(self.num - 1):
            res += self.__matrix_distance[one_path[i], one_path[i + 1]]
        res += self.__matrix_distance[one_path[-1], one_path[0]]
        return res
    def out_path(self, one_path):
        """
        输出我们的路径顺序
        :param one_path:
        :return:
        """
        res = str(one_path[0] + 1) + '-->'
        for i in range(1, self.num):
            res += str(one_path[i] + 1) + '-->'
        res += str(one_path[0] + 1) + '\n'
        print(res)
    def init_population(self):
        """
        初始化种群
        :return:
        """
        rand_ch = np.array(range(self.num))
        for i in range(self.num_pop):
            np.random.shuffle(rand_ch)
            self.population[i, :] = rand_ch
            self.fitness[i] = self.comp_fit(rand_ch)
def main(data, max_n=200, num_pop=200):
    Path_short = HybridPsoTSP(data, num_pop=num_pop)  # 混合粒子群算法类
    Path_short.init_population()  # 初始化种群
    # 初始化路径绘图
    fig, ax = plt.subplots()
    x = data[:, 0]
    y = data[:, 1]
    ax.scatter(x, y, linewidths=0.1)
    for i, txt in enumerate(range(1, len(data) + 1)):
        ax.annotate(txt, (x[i], y[i]))
    res0 = Path_short.population[0]
    x0 = x[res0]
    y0 = y[res0]
    for i in range(len(data) - 1):
        plt.quiver(x0[i], y0[i], x0[i + 1] - x0[i], y0[i + 1] - y0[i], color='r', width=0.005, angles='xy', scale=1,
                   scale_units='xy')
    plt.quiver(x0[-1], y0[-1], x0[0] - x0[-1], y0[0] - y0[-1], color='r', width=0.005, angles='xy', scale=1,
               scale_units='xy')
    plt.show()
    print('初始染色体的路程: ' + str(Path_short.fitness[0]))
    # 存储个体极值的路径和距离
    best_P_population = Path_short.population.copy()
    best_P_fit = Path_short.fitness.copy()
    min_index = np.argmin(Path_short.fitness)
    # 存储当前种群极值的路径和距离
    best_G_population = Path_short.population[min_index, :]
    best_G_fit = Path_short.fitness[min_index]
    # 存储每一步迭代后的最优路径和距离
    best_population = [best_G_population]
    best_fit = [best_G_fit]
    # 复制当前群体进行交叉变异
    x_new = Path_short.population.copy()
    for i in range(max_n):
        # 更新当前的个体极值
        for j in range(num_pop):
            if Path_short.fitness[j] < best_P_fit[j]:
                best_P_fit[j] = Path_short.fitness[j]
                best_P_population[j, :] = Path_short.population[j, :]
        # 更新当前种群的群体极值
        min_index = np.argmin(Path_short.fitness)
        best_G_population = Path_short.population[min_index, :]
        best_G_fit = Path_short.fitness[min_index]
        # 更新每一步迭代后的全局最优路径和解
        if best_G_fit < best_fit[-1]:
            best_fit.append(best_G_fit)
            best_population.append(best_G_population)
        else:
            best_fit.append(best_fit[-1])
            best_population.append(best_population[-1])
        # 将每个个体与个体极值和当前的群体极值进行交叉
        for j in range(num_pop):
            # 与个体极值交叉
            x_new[j, :] = Path_short.cross_1(x_new[j, :], best_P_population[j, :])
            fit = Path_short.comp_fit(x_new[j, :])
            # 判断是否保留
            if fit < Path_short.fitness[j]:
                Path_short.population[j, :] = x_new[j, :]
                Path_short.fitness[j] = fit
            # 与当前极值交叉
            x_new[j, :] = Path_short.cross_1(x_new[j, :], best_G_population)
            fit = Path_short.comp_fit(x_new[j, :])
            if fit < Path_short.fitness[j]:
                Path_short.population[j, :] = x_new[j, :]
                Path_short.fitness[j] = fit
            # 变异
            x_new[j, :] = Path_short.mutation(x_new[j, :])
            fit = Path_short.comp_fit(x_new[j, :])
            if fit <= Path_short.fitness[j]:
                Path_short.population[j] = x_new[j, :]
                Path_short.fitness[j] = fit
        if (i + 1) % 20 == 0:
            print('第' + str(i + 1) + '步后的最短的路程: ' + str(Path_short.fitness[min_index]))
            print('第' + str(i + 1) + '步后的最优路径:')
            Path_short.out_path(Path_short.population[min_index, :])  # 显示每一步的最优路径
    Path_short.best_population = best_population
    Path_short.best_fit = best_fit
    return Path_short  # 返回结果类
if __name__ == '__main__':
    data = np.array([16.47, 96.10, 16.47, 94.44, 20.09, 92.54,
                     22.39, 93.37, 25.23, 97.24, 22.00, 96.05, 20.47, 97.02,
                     17.20, 96.29, 16.30, 97.38, 14.05, 98.12, 16.53, 97.38,
                     21.52, 95.59, 19.41, 97.13, 20.09, 92.55]).reshape((14, 2))
    main(data)
初始染色体的路程: 71.30211569672313
第20步后的最短的路程: 29.340520066994223
第20步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第40步后的最短的路程: 29.340520066994223
第40步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第60步后的最短的路程: 29.340520066994223
第60步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第80步后的最短的路程: 29.340520066994223
第80步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第100步后的最短的路程: 29.340520066994223
第100步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第120步后的最短的路程: 29.340520066994223
第120步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第140步后的最短的路程: 29.340520066994223
第140步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第160步后的最短的路程: 29.340520066994223
第160步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第180步后的最短的路程: 29.340520066994223
第180步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
第200步后的最短的路程: 29.340520066994223
第200步后的最优路径:
9-->10-->1-->2-->14-->3-->4-->5-->6-->12-->7-->13-->8-->11-->9
可以看到收敛速度还是很快的。
特点分析
ok,到目前为止的话，我们介绍了两个算法去解决TSP或者是优化问题。我们来分析一下，这些算法有什么特点，为啥可以达到我们需要的优化效果。其实不管是遗传还是PSO，你其实都可以发现，有一个东西，我们可以暂且叫它环境压力。我们通过物竞天择，或者鸟类迁移，进行模拟寻优。而之所以需要这样做，是因为我们指定了一个规则，在我们的规则之下。我们让模拟的种群有一种压力去靠拢，其中物竞天择和鸟类迁移只是我们的一种手段，去应对这样的“压力”。所以的对于这种算法而言，最核心的点就两个：
设计环境压力
我们需要做优化问题，所以我们必须要能够让我们的解往那个方向走，需要一个驱动，需要一个压力。因此我们需要设计这样的一个环境，在遗传算法，粒子群算法是通过种群当中的生存，来进行设计的它的压力是我们的目标函数。由种群和目标函数（目标指标）构成了一个环境和压力。
设计压力策略
之后的话，我们设计好了一个环境和压力，那么未来应对这种压力，我们需要去设计一种策略，来应付这种压力。遗传算法是通过PUA自己，也就是种群的优胜略汰。PSO是通过学习，学习种群的优秀粒子和过去自己家的优秀“祖先”来应对这种压力的。
强化学习
所以的话，我们是否可以使用别的方案来实现这种优化效果。，在强化学习的算法框架里面的话，我们明确的知道了为什么他们可以实现优化，是环境压力+压力策略。恰好咱们强化学习是有环境的，适应函数和环境恰好可以组成环境+压力。本身的算法收敛过程就是我们的压力策略。所以我们完全是可以直接使用强化学习进行这个处理的。那么在这里咱们就来使用强化学习在下一篇文章当中。
