Python中Matplotlib图像怎么添加标签

一、添加文本标签 plt.text()

用于在绘图过程中，在图像上指定坐标的位置添加文本。需要用到的是plt.text()方法。

其主要的参数有三个：

plt.text(x, y, s)

其中x、y表示传入点的x和y轴坐标。s表示字符串。

需要注意的是，这里的坐标，如果设定有xticks、yticks标签，则指的不是标签，而是绘图时x、轴的原始值。

因为参数过多，不再一一解释，根据代码学习其用法。

ha = 'center’表示垂直对齐方式居中，fontsize = 30表示字体大小为30，rotation = -25表示旋转的角度为-25度。c 设定颜色，alpha设定透明度。va表示水平对齐方式。

1. 示例

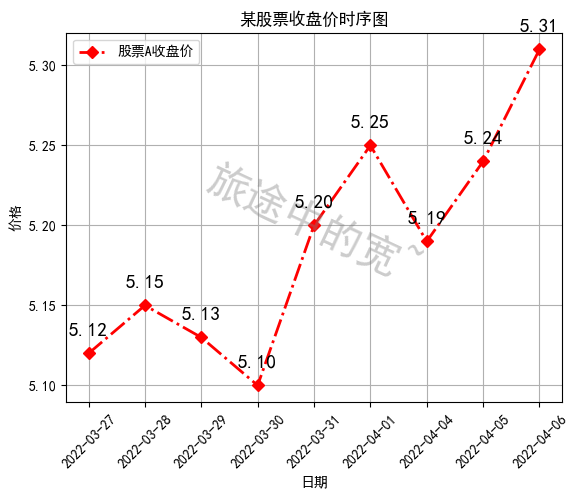

代码在图像中添加了两段文本，一段是“旅途中的宽~”的斜体水印，透明度为0.4。

另一段是在折线的每个折点附近标出当天收盘价。

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
x = range(9)
y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
c = 0.5 * (min(x) + max(x))
d = min(y) + 0.3 * (max(y) - min(y))
# 水印效果
plt.text(c, d, '旅途中的宽~', ha = 'center', fontsize = 30, rotation = -25, c = 'gray', alpha = 0.4)
plt.plot(x, y, label = '股票A收盘价', c = 'r', ls = '-.', marker = 'D', lw = 2)
plt.xticks(x, [
	'2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
	'2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
	'2022-04-06'], rotation = 45)
plt.title('某股票收盘价时序图')
plt.xlabel('日期')
plt.ylabel('价格')
plt.grid(True)
plt.legend()
# 标出每天的收盘价
for a, b in zip(x, y):
	plt.text(a, b + 0.01, '%.2f' % b, ha = 'center', va = 'bottom', fontsize = 14)
plt.show()

二、添加注释 plt.annotate()

在上例代码的基础之上，添加注释。注释即对图像中某一位置的解释，可以用箭头来指向。

添加注释使用的是plt.annotate()方法

其语法中的常用参数如下

plt.annotate(str,xy,xytext,xycoords,arrowcoords)

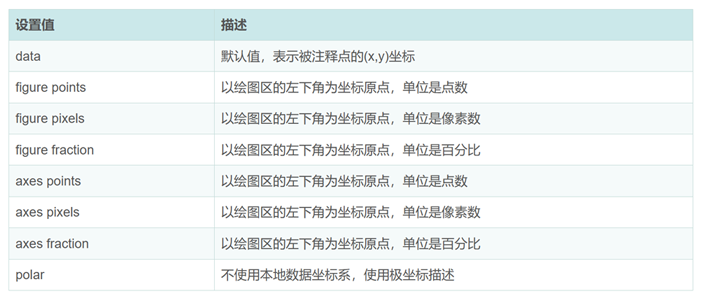

其中str即注释要使用的字符串，即注释文本；xy指被注释的坐标点；xytext指注释文本要写在的位置；xycoords是被注释的点的坐标系属性，即以什么样的方式描述该点的坐标。设置值默为"data"，即用（x,y）坐标来描述。其他可以选择的设置值如下，其中figure指的是整个画布作为一个参考系。而axes则表示仅对于其中的一个axes对象区域。

arrowprops是一个字典，用来设置箭头的属性。写在这个字典之外的参数都表示的是注释文本的属性。

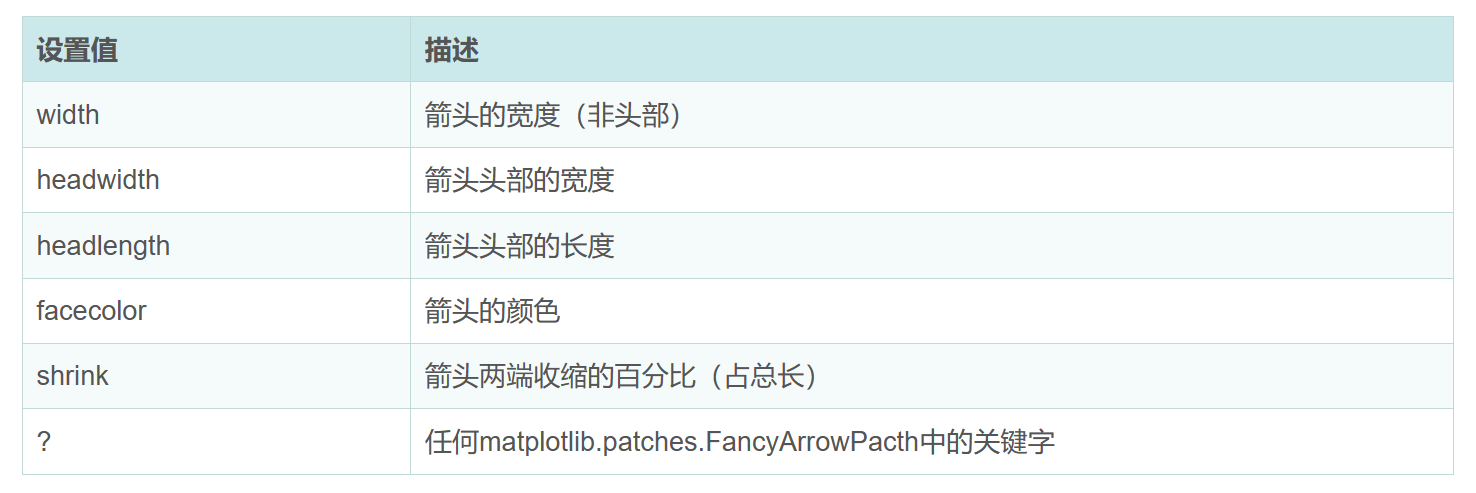

字典内可以设置的值有：

关于这些参数的进一步解释：其中箭头的总长度先是通过被注释点位置坐标 与 注释文本位置坐标 所决定的，可以通过调节参数arrowprops中的shrink键来进一步调节箭头的长度，shrink表示将箭头缩短的长度占总长度（被注释点位置坐标 与 注释文本位置坐标 决定的长度）的百分比。当不设定shrink时，shrink默认为0，即不缩短。当shrink很大，接近1时，其效果等同于不缩短。

1. 示例

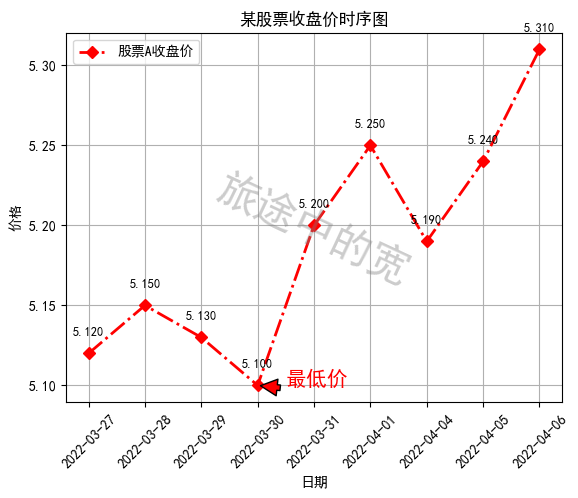

以标出图中的最低价的点为例。在目标位置添加一个红色的箭头，及“最低价”三个字。

其他更多参数，如关于设置注释文本的字体的，c或color表示颜色，fontsize表示字体大小。更多属性自行了解尝试。

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
x = range(9)
y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
c = 0.5 * (min(x) + max(x))
d = min(y) + 0.3 * (max(y) - min(y))
# 仿水印效果
plt.text(c, d, '旅途中的宽', ha = 'center', fontsize = 30, rotation = -25, c = 'gray', alpha = 0.4)
plt.plot(x, y, label = '股票A收盘价', c = 'r', ls = '-.', marker = 'D', lw = 2)
# plt.plot([5.09, 5.13, 5.16, 5.12, 5.09, 5.25, 5.16, 5.20, 5.25], label='股票B收盘价', c='g', ls=':', marker='H', lw=4)
plt.xticks(x, [
    '2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
    '2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
    '2022-04-06'], rotation = 45)
plt.title('某股票收盘价时序图')
plt.xlabel('日期')
plt.ylabel('价格')
plt.grid(True)
plt.legend()
# 标出每天的收盘价
for a, b in zip(x, y):
    plt.text(a, b + 0.01, '%.3f'% b, ha = 'center', va = 'bottom', fontsize = 9)
# 添加注释
plt.annotate('最低价', (x[y.index(min(y))], min(y)), (x[y.index(min(y))] + 0.5, min(y)), xycoords = 'data',
             arrowprops = dict(facecolor = 'r', shrink = 0.1), c = 'r',fontsize = 15)
plt.show()

下边换一种效果呈现，添加的注释箭头宽度为3，箭头的头部宽度为10，长度为20，缩短0.05，且箭头为绿色，注释字体为红色。代码示例如下：

import matplotlib.pyplot as plt
plt.rcParams['font.sans-serif'] = ['SimHei']
plt.rcParams['axes.unicode_minus'] = False
x = range(9)
y = [5.12, 5.15, 5.13, 5.10, 5.2, 5.25, 5.19, 5.24, 5.31]
c = 0.5 * (min(x) + max(x))
d = min(y) + 0.3 * (max(y)-min(y))
plt.plot(x, y, label = '股票A收盘价', c = 'k', ls = '-.', marker = 'D', lw = 2)
plt.xticks(x, [
    '2022-03-27', '2022-03-28', '2022-03-29', '2022-03-30',
    '2022-03-31', '2022-04-01', '2022-04-04', '2022-04-05',
    '2022-04-06'], rotation = 45)
plt.title('某股票收盘价时序图')
plt.xlabel('日期')
plt.ylabel('价格')
plt.grid(True)
plt.legend()
# 标出每天的收盘价
for a, b in zip(x, y):
    plt.text(a, b+0.01, '%.1f'%b, ha='center', va='bottom', fontsize=9)
plt.text(c, d, '旅途中的宽', ha = 'center', fontsize = 50, rotation = -25, c = 'r')
plt.annotate('最低价', (x[y.index(min(y))], min(y)), (x[y.index(min(y))] + 2, min(y)), xycoords = 'data',
             arrowprops = dict(width = 3, headwidth = 10, headlength = 20, facecolor = 'g', shrink = 0.05), c = 'r',fontsize = 20)
plt.show()
