keyshot怎么调整坐标轴 轴心设置方法

在 KeyShot 中调整模型位置或角度时，很多用户会困惑为什么旋转中心不在预期的地方，或者移动方向与直觉相反。这通常是因为混淆了“参考坐标系”与“旋转轴心”两个概念。参考轴决定沿哪个方向移动，轴心决定围绕哪个点旋转。掌握这两者的设置，可以在不返回建模软件修改原点的情况下，直接在渲染场景中完成精准的装配调整。

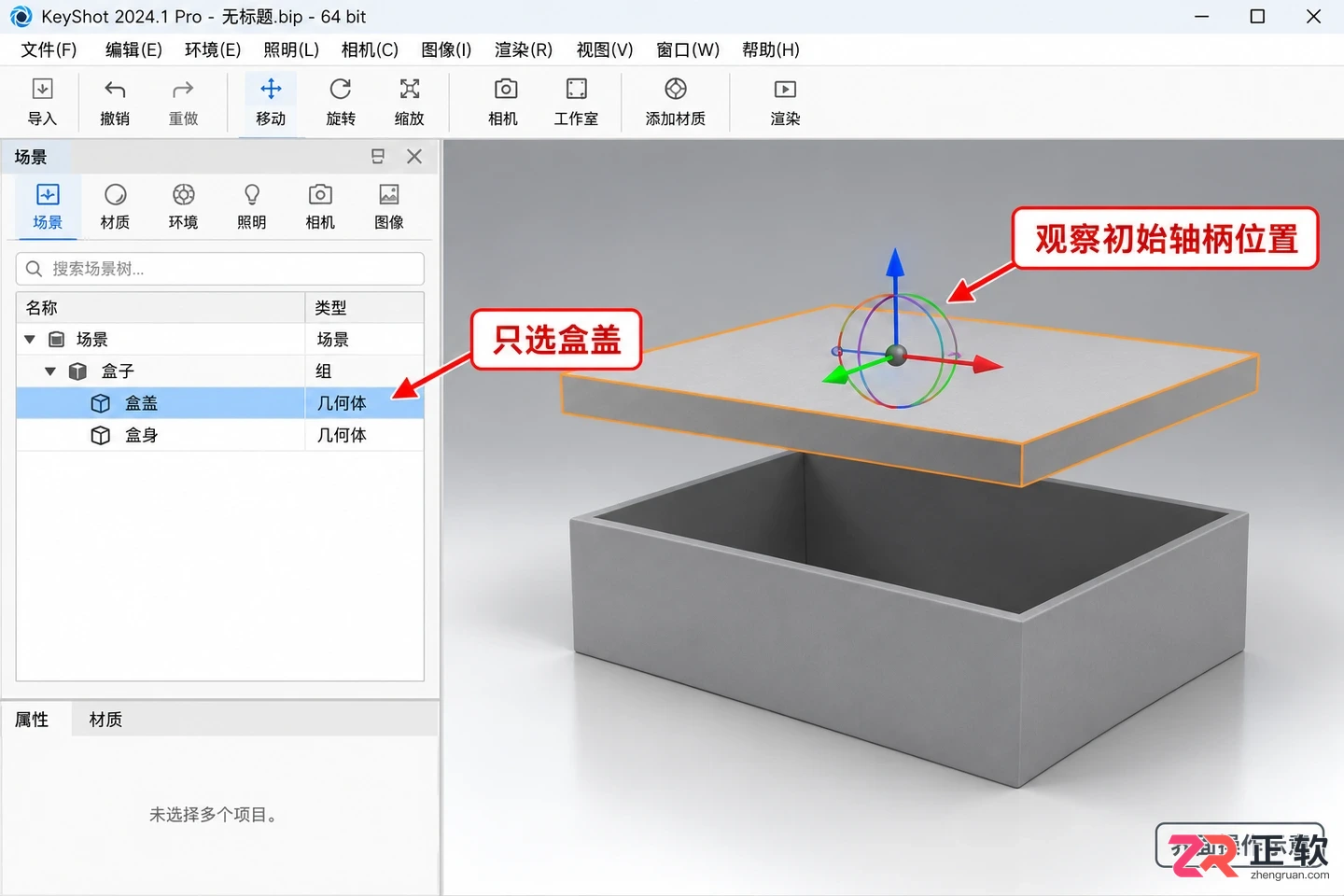

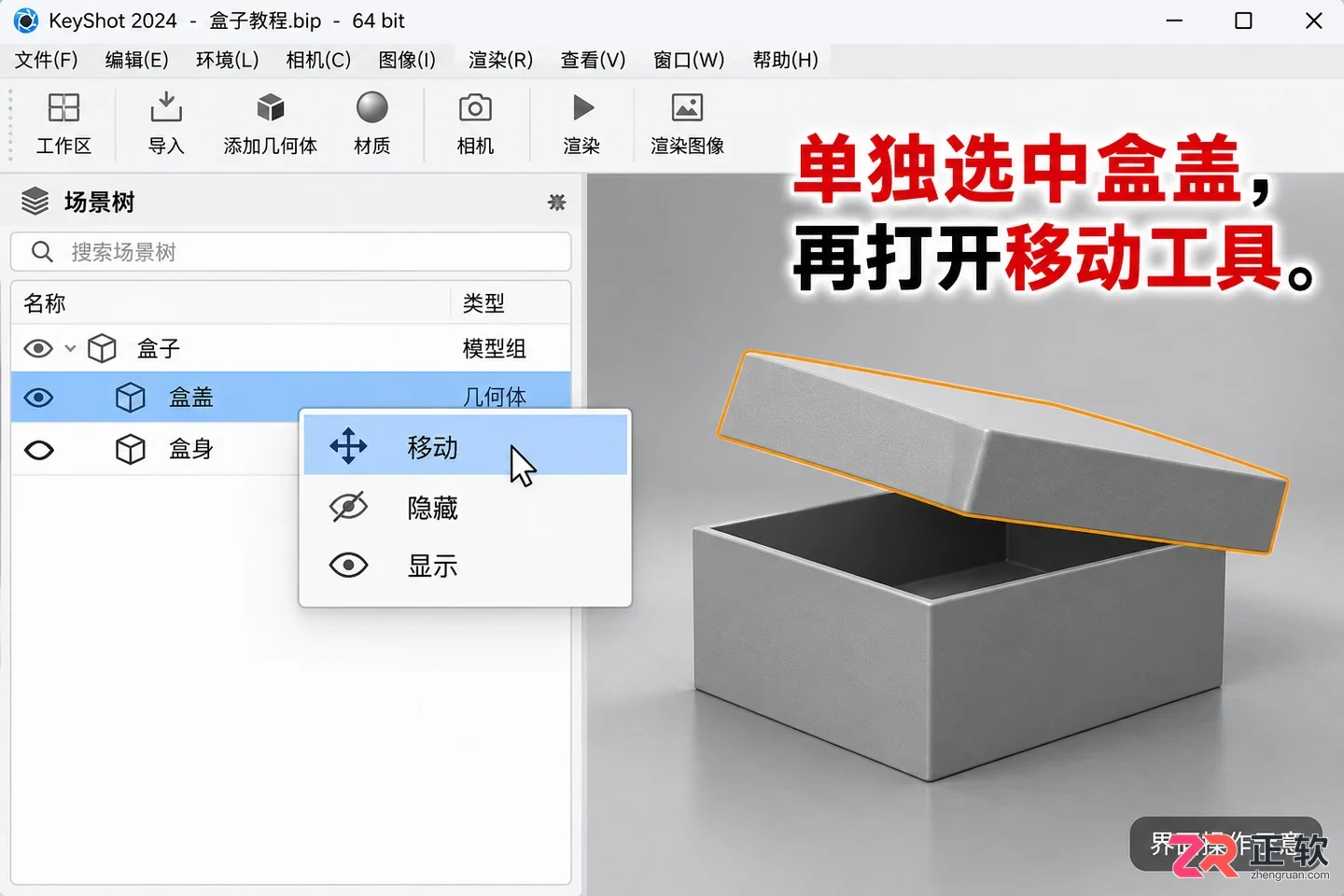

在场景树中单独选中盒盖，激活移动工具查看初始轴柄位置

1. 只选中需要调整的盒盖

操作前建议先另存场景副本，以防误操作难以还原。在左侧【场景树】中，单独选中需要调整的部件，例如盒盖。务必确认没有连带选中盒身或整个组件组，否则移动工具的默认中心会根据整体包围盒计算，导致轴心偏离预期。

右键点击选中的盒盖，选择【Move／移动】，或直接点击顶部工具栏的移动图标。此时视图中会出现带有红绿蓝三色箭头的操纵器。观察轴柄初始位置，它通常位于选中对象的几何中心或导入原点，这将作为后续设置的基准。

1. 只选中需要调整的盒盖

2. 在 Local 与 Global 之间选择参考轴

在移动工具面板中，展开【Advanced／高级】选项卡，找到【Axis／轴】设置。这里有两个关键选项：Local（局部）和 Global（全局）。

Global 模式下，坐标轴始终平行于 KeyShot 场景的世界坐标系 XYZ，无论模型本身如何倾斜，红色轴永远指向场景右侧。Local 模式则使用模型自身的轴向，如果模型在建模软件中被旋转过，其局部轴也会随之倾斜。

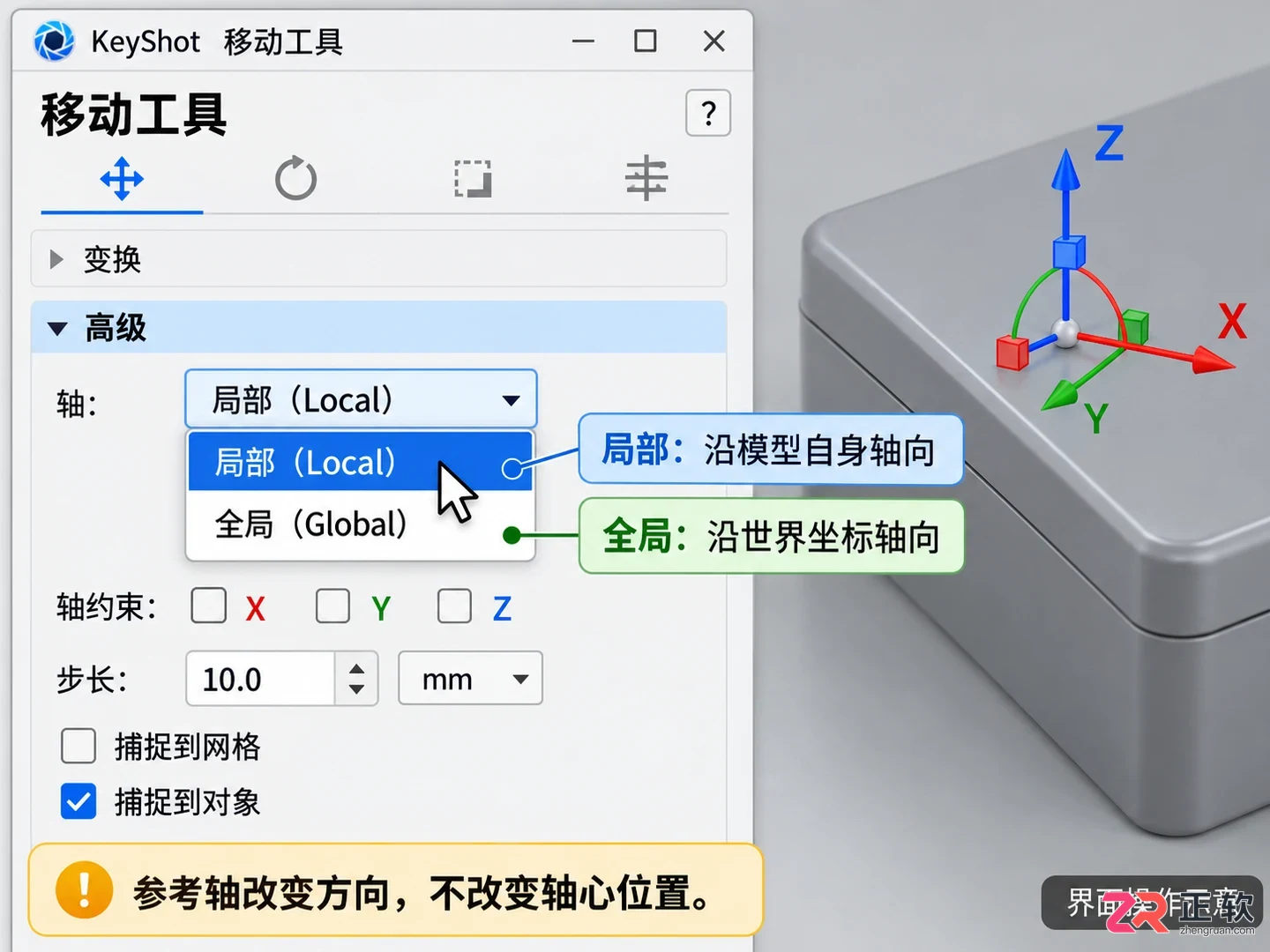

在Advanced面板中切换Local与Global参考轴

若希望沿模型自身结构方向移动，应选择 Local；若希望严格沿场景水平或垂直方向移动，则选择 Global。切换后，请观察视图中操纵器箭头的方向变化，并进行小范围拖动测试，确认移动方向符合当前操作意图。注意，切换参考轴仅改变操作方向，不会修正模型本身的几何朝向。

3. 确认使用中心还是导入原点

在【Pivot Point／轴心点】下拉菜单中，可以选择 Center 或 Origin。Center 表示以当前选中对象的几何中心为旋转和缩放基准；Origin 则使用建模软件中定义并随文件导入的原点。

对于某些机械零件，建模师可能将原点设置在铰链或连接处。此时选择 Origin 作为轴心，旋转操作会更符合物理逻辑。如果原点位于对象边缘而选择 Center，旋转时模型会发生不必要的位移。建议在操作前先切换这两个选项，观察轴心标记（通常为一个小圆圈或十字）的位置变化，选择最贴合实际结构的那个。

4. 用其他对象指定参考轴心

当需要让盒盖围绕盒身的边缘旋转时，单纯的 Center 或 Origin 可能都不够准确。此时可以使用【Pivot Object／轴心对象】功能。

点击轴心对象旁边的拾取图标，进入选择模式，然后在视图或场景树中点击盒身。确认后，移动工具的轴心将跳转到盒身的中心或原点位置。此时再旋转盒盖，它就会围绕盒身进行运动，模拟真实的开合效果。

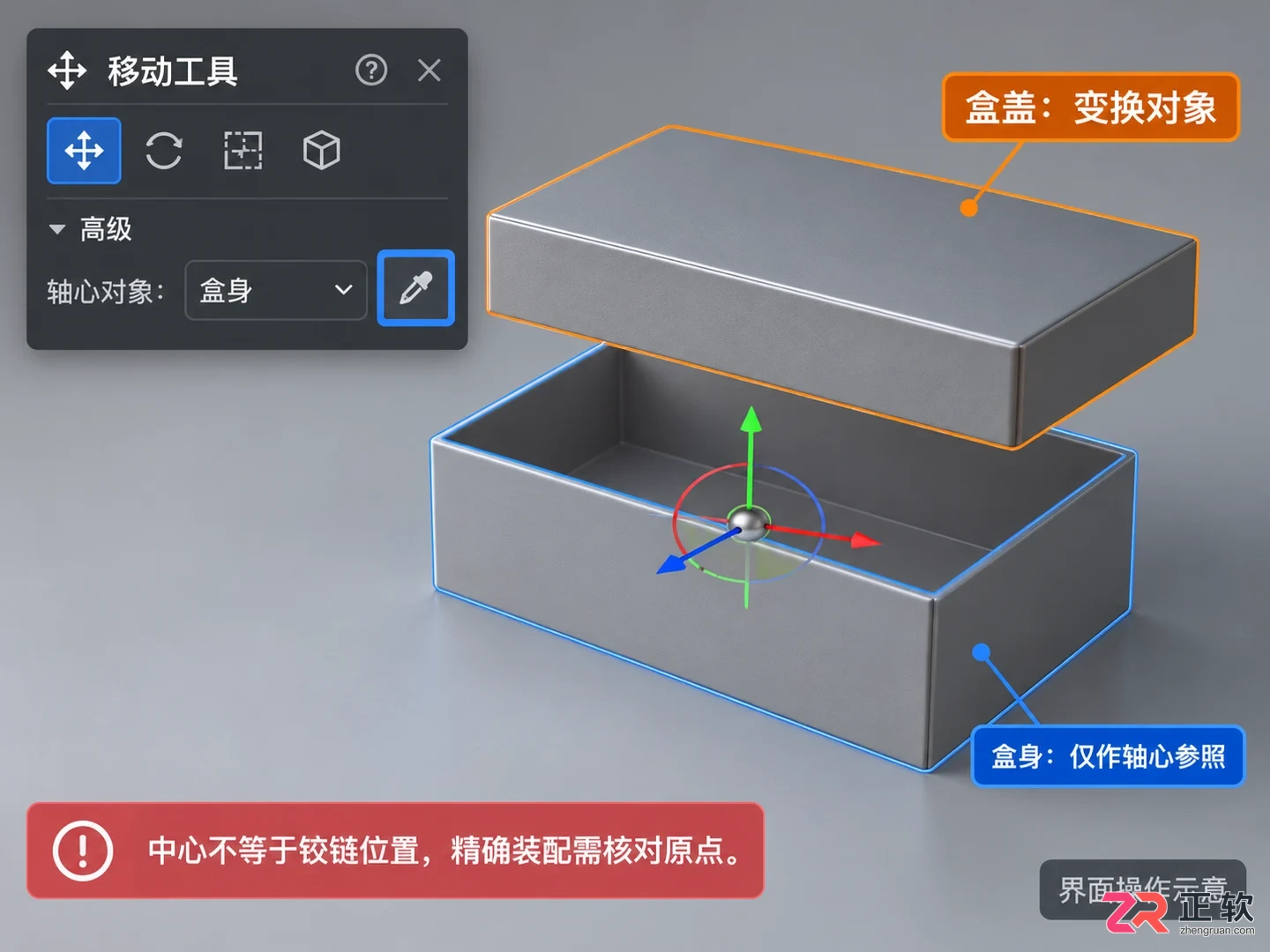

拾取盒身作为参照对象，实现围绕盒身旋转盒盖

需要注意的是，这一步仅改变了变换的参照点，并没有将盒身加入移动对象列表。确保场景树中仍只有盒盖被高亮选中，然后拖动旋转环进行小幅测试，观察盒身是否保持静止。如果盒身中心并非精确的铰链位置，这种方法只能提供近似效果，精确装配仍建议在建模阶段完成。

5. 确认变换并保存场景

调整满意后，点击面板底部的【OK／确定】应用变换。如果发现方向错误或轴心不对，点击【Cancel／取消】可撤销本次移动工具中的所有操作，回到打开工具前的状态。切勿在未检查的情况下随意点击确定，尤其是进行了大幅度旋转时。

若需恢复默认设置，可点击 Pivot Object 旁的重置按钮，将轴心参照改回 Self（自身）。此外，避免误触【Snap to Pivot／吸附到轴心】，该功能会将对象位置直接移动到轴心点，而非仅仅显示轴心。

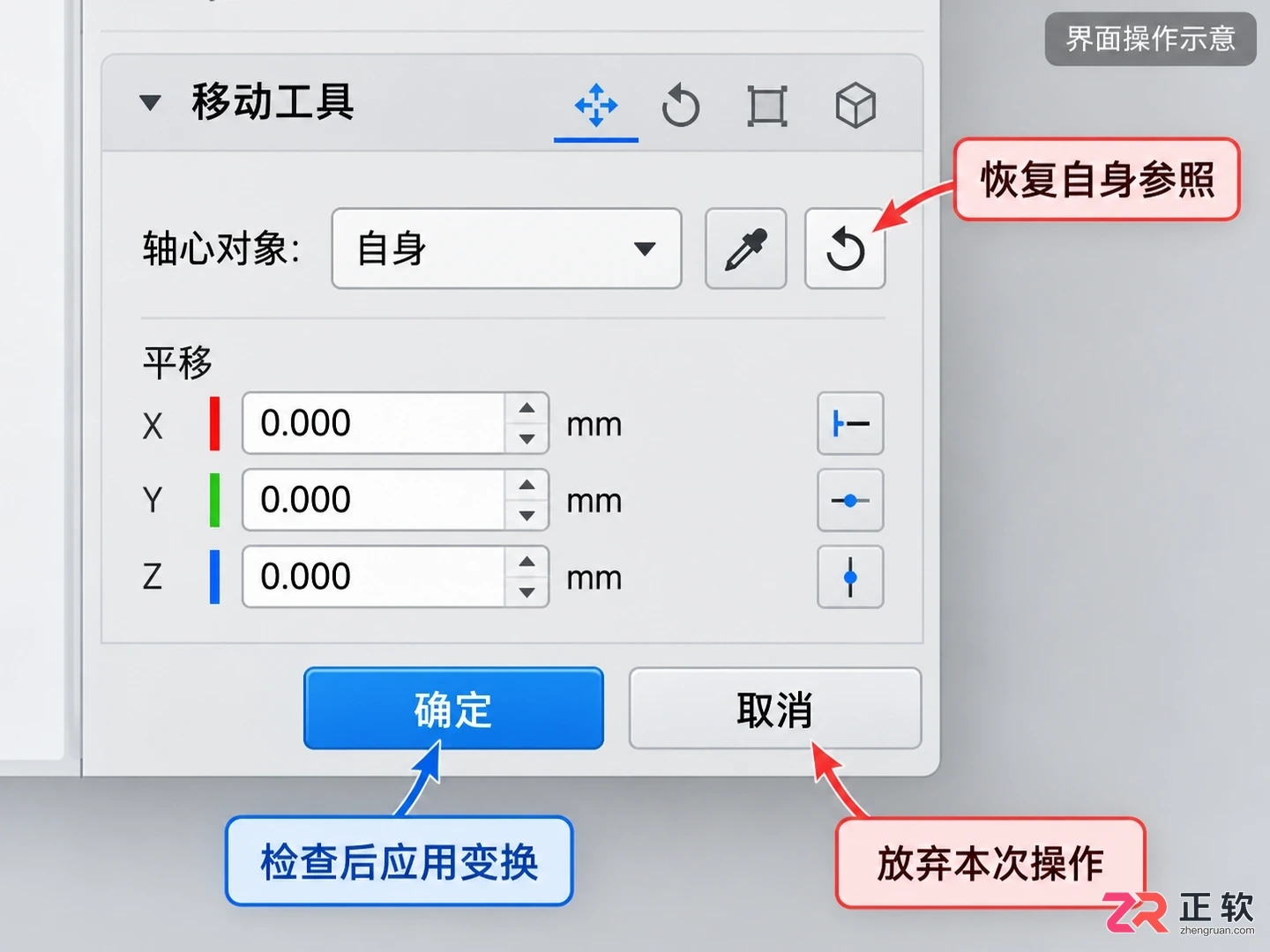

点击OK确认变换或使用重置按钮恢复默认轴心

完成调整后，保存场景文件。记录下本次使用的参考轴类型、轴心点选择以及是否使用了参照对象，以便在后续调整同类部件时能快速复用相同逻辑，提高布线与装配效率。
