keyshot怎么切割模型 剖切工具设置

想在渲染图中打开产品外壳、清晰展示内部精密零件，无需回到建模软件进行复杂的布尔运算。KeyShot 提供的 Cutaway（剖切）材质是一种非破坏性的显示控制手段，它通过一个辅助几何体定义“切除”区域，既能随时移动切口位置，又能一键恢复完整外观，非常适合方案汇报和细节展示。

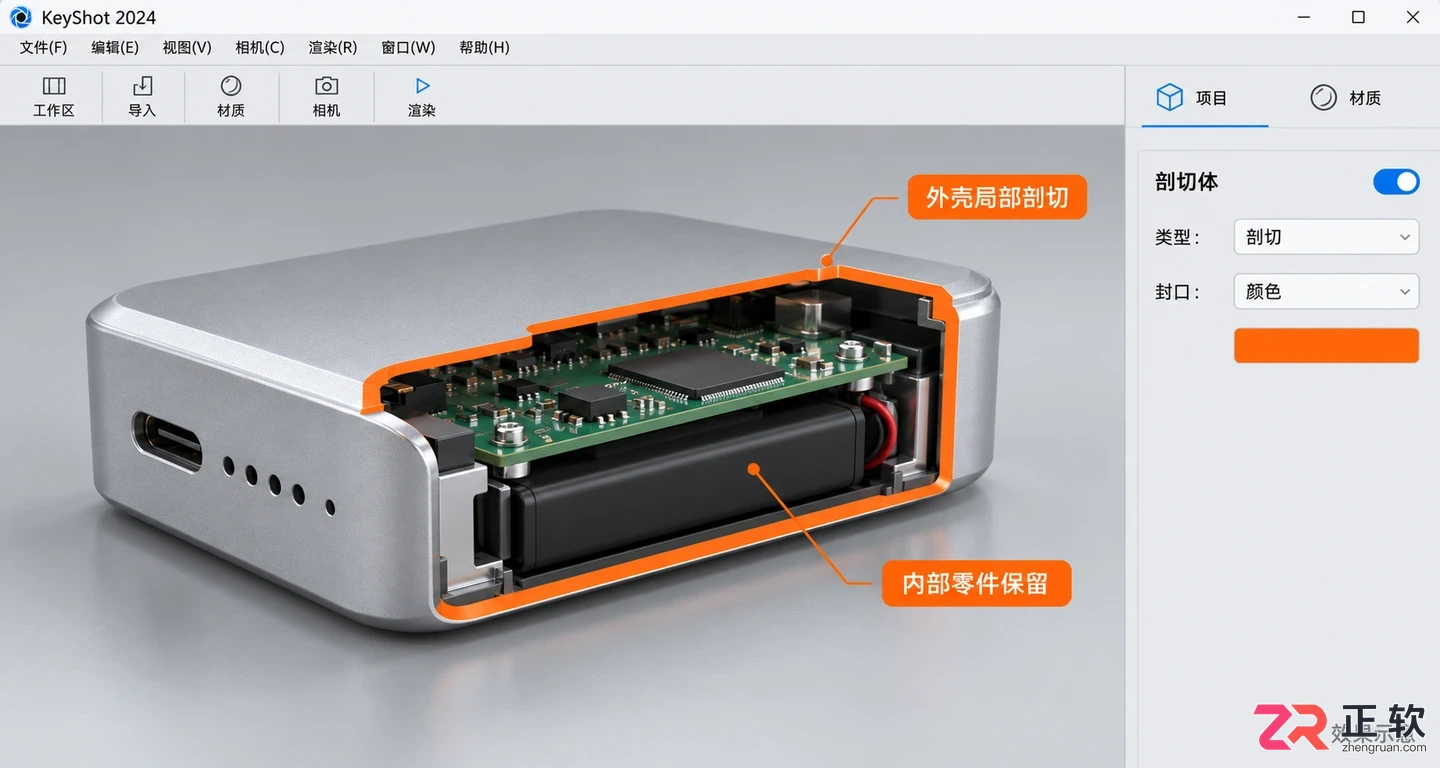

KeyShot 剖切效果示意：外壳局部切开，内部零件完整保留

下面以 Windows 版 KeyShot 2024 为例，演示如何为一个包含内部组件的产品外壳制作局部剖切。操作基于 CPU 渲染模式，确保兼容性。请注意，剖切效果仅用于视觉呈现，不会改变原始 CAD 数据的几何结构。

1. 保存副本，确认内部确有几何体

打开产品场景文件后，首先执行【文件】>【另存为】，保存一份 .bip 副本以防误操作。在左侧【场景】面板中，检查模型层级结构，确认外壳与内部部件是独立的对象，并建议重命名为易于识别的名称，如“外壳”、“主板”等。

剖切功能的原理是隐藏被辅助体覆盖的部分，如果模型本身只是一个空壳，或者内部没有实际几何体，剖切后将无法看到任何内容。因此，务必确保场景中确实存在需要展示的内部结构。

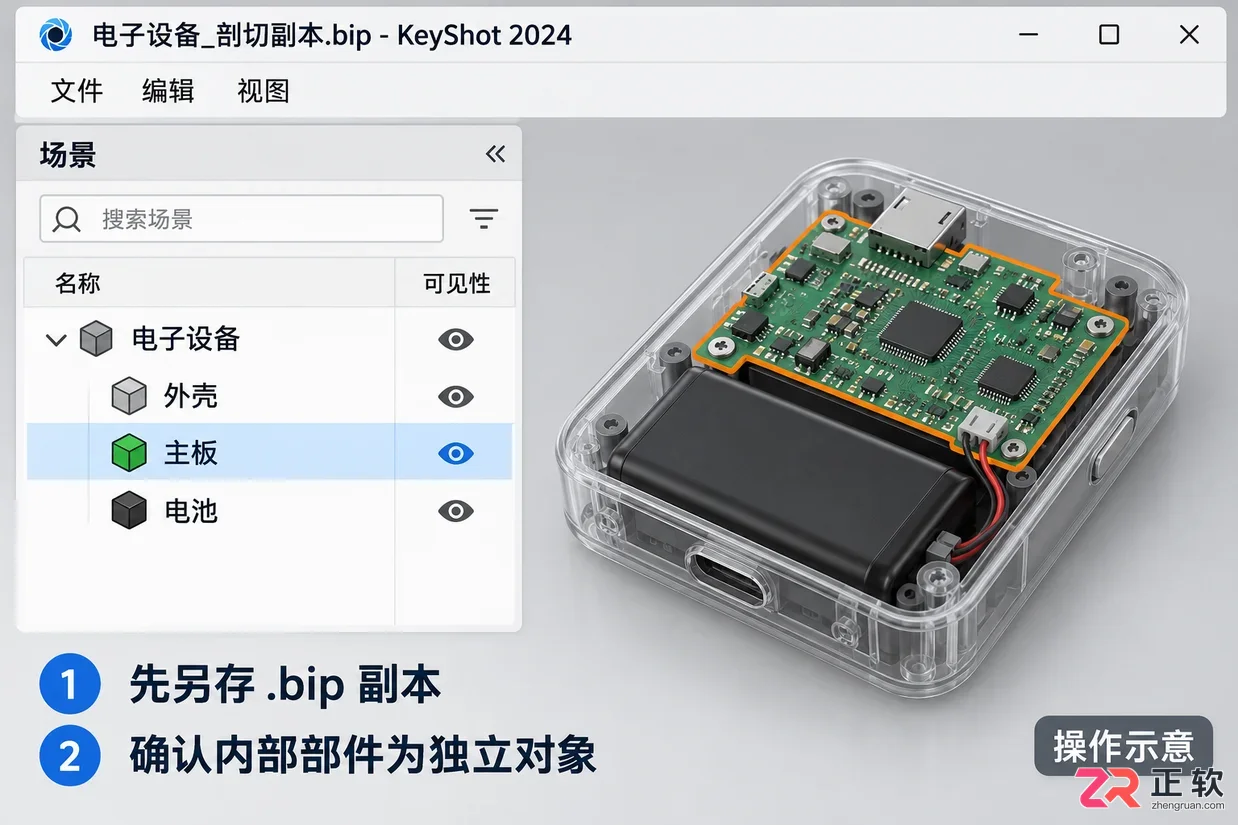

1. 保存副本，确认内部确有几何体

2. 添加辅助立方体，摆好切除区域

在顶部菜单栏选择【编辑】>【添加几何体】>【立方体】。将这个新添加的立方体重命名为“剖切体”。使用移动工具调整其位置和大小，使其仅与希望被切掉的外壳部分相交。

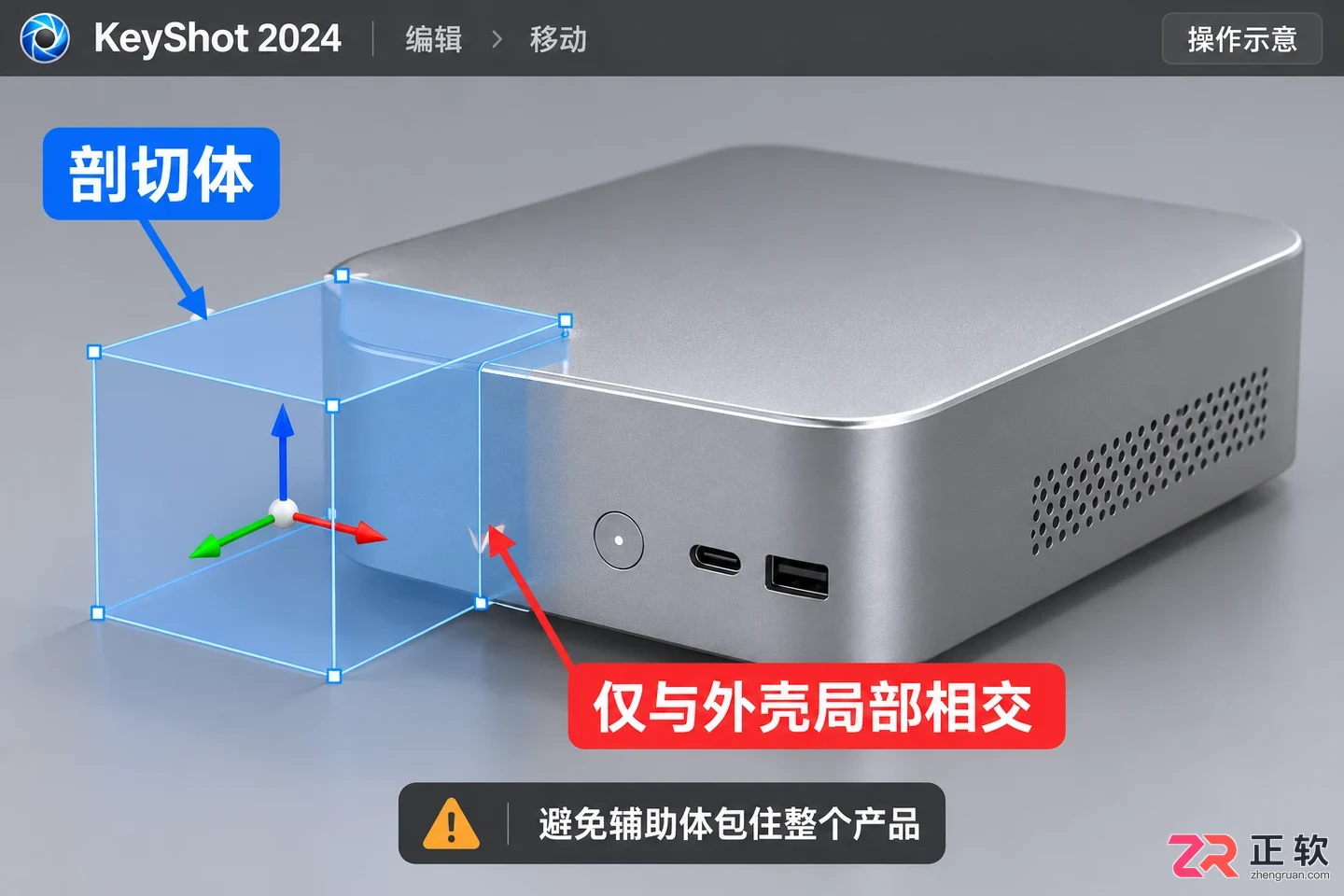

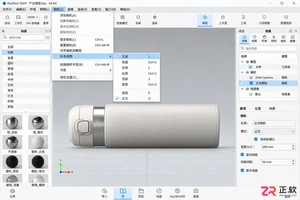

添加辅助立方体并调整其与外壳的相交位置

建议先让立方体覆盖外壳的一侧边缘，而不是直接包裹整个产品。这个立方体所占据的空间体积，就是最终渲染中被“切去”的区域。例如，若想展示产品前侧的内部结构，就让辅助体从前方插入外壳，随后通过微调位置来观察切口变化。

注意保持相机视角位于剖切体外部。如果辅助体过大将相机也包含在内，可能会导致渲染画面出现异常的封口或黑屏，这并非材质错误，而是视角逻辑问题。

3. 给辅助体设置 Cutaway，而不是给外壳设置

选中刚才创建的“剖切体”，在右侧【项目】面板的【材质】选项卡中，点击材质类型下拉菜单，搜索并选择【Cutaway】（剖切）。务必确认当前选中的对象是辅助立方体，而非产品外壳本身。

应用材质后，观察视口或实时渲染窗口。与辅助体相交的外壳区域应当消失，露出内部结构。尝试移动剖切体，切口位置应随之动态变化。如果发现整个产品消失，通常是因为辅助体完全包围了模型；如果没有变化，请检查两者是否在空间上真正相交。

4. 设置封口，并排除内部零件

单纯的切除会让截面看起来像是一个空洞。在 Cutaway 材质属性中，找到【Capping Style】（封口样式）。若希望截面平整且有色，可选择【Color】并指定一种对比明显的颜色；若希望截面继承原模型材质，可选择【Inherit caps】。本例建议使用单色封口，以便清晰区分外壳边界。

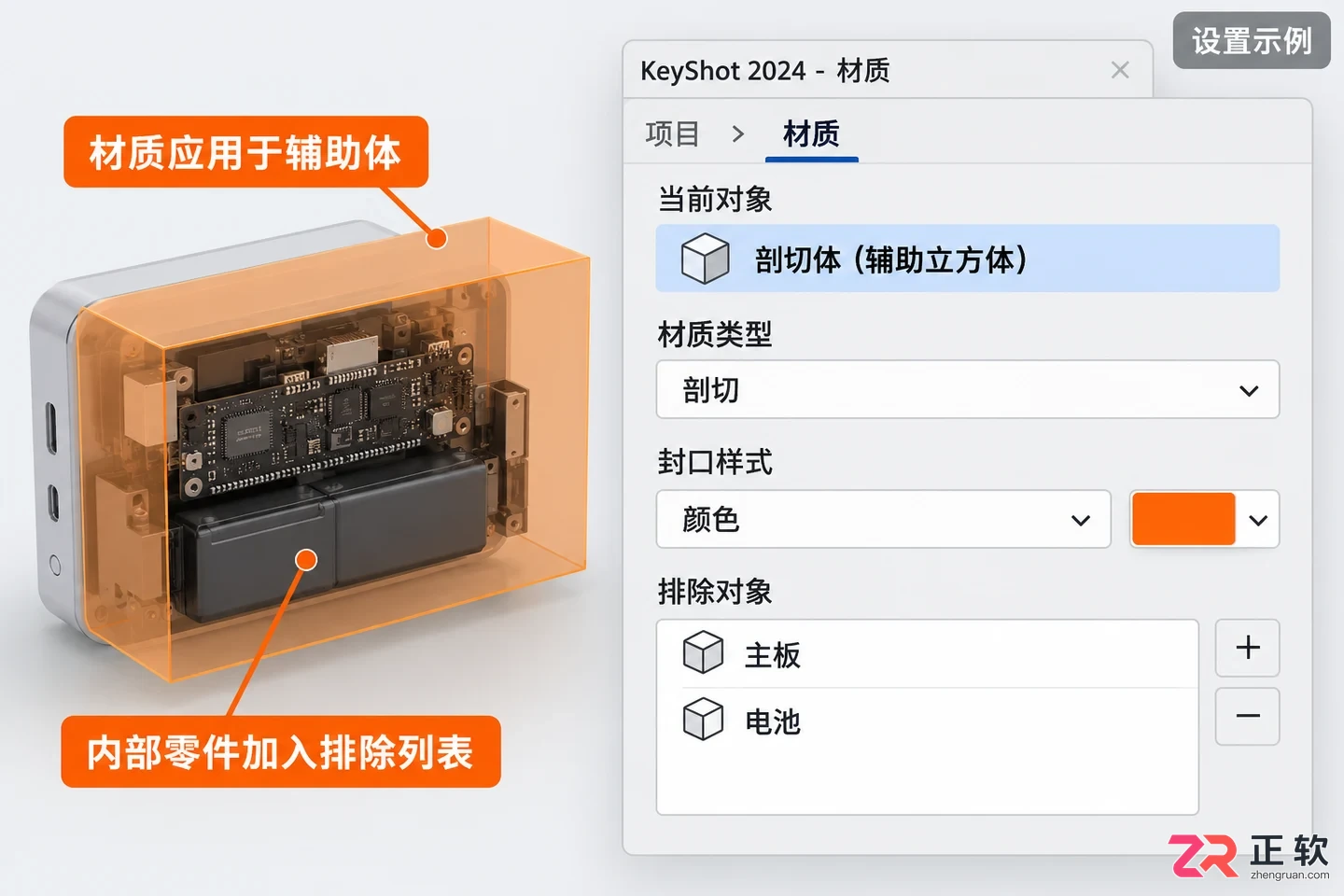

设置Cutaway材质属性及排除对象

更关键的一步是保护内部零件不被误切。在 Cutaway 属性下方找到【Excluded Objects】（排除对象），点击加号按钮，从场景列表中选择需要保持完整的内部部件（如电路板、电池等）。添加后，这些部件即使位于剖切体内，也会正常显示，从而实现“只切外壳、保留内核”的效果。

如果内部部件依然显示不全，请仔细核对排除列表中的节点名称，确保没有遗漏。不要试图通过大幅移动剖切体来规避问题，这会牺牲剖切位置的准确性。

5. 移开剖切体验证恢复，保存工作场景

完成设置后，将“剖切体”暂时移动到不与产品相交的位置，观察外壳是否瞬间恢复完整外观。再次移回原位，确认切口效果重现。这一来回验证步骤能有效证明效果是由辅助体控制的，而非误删或隐藏了原始模型。

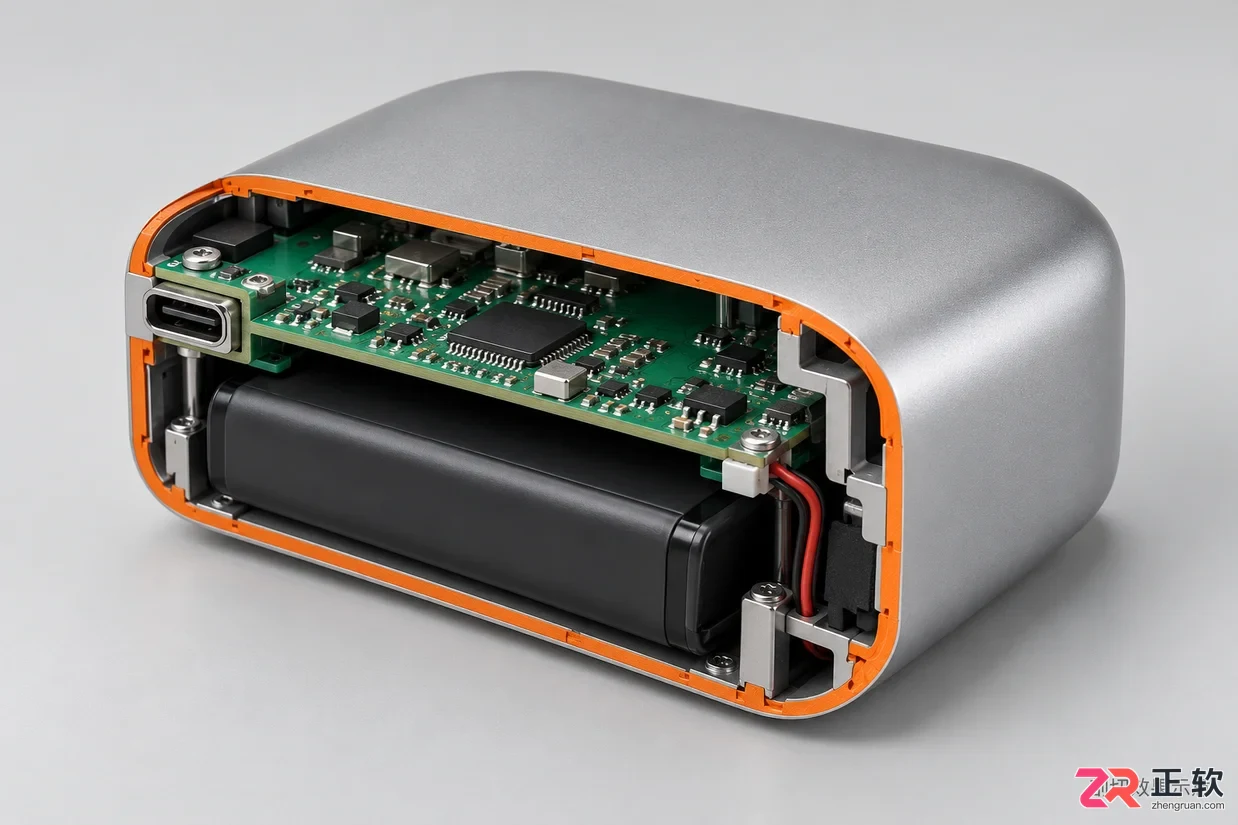

最终剖切渲染效果：切口平整，内部结构清晰

最后，检查切口处的反光、阴影以及封口颜色的协调性。由于剖切属于渲染层面的技巧，某些复杂材质的反射可能在切口边缘表现受限，需根据最终出图角度微调。确认无误后，保存 .bip 文件。后续若需调整剖切位置，只需移动辅助体即可，无需重新导入或修改模型，极大提升了工作效率。
