keyshot怎么镜像模型 对称复制方法

在 KeyShot 中制作一对左右对应的零件，最直接的方法不是寻找专门的“镜像”按钮，而是利用变换属性中的缩放功能。将副本在某一轴向的缩放值设为负数，即可得到反向几何体。这种方法生成的是真实的几何镜像，而非仅仅给物体贴上镜面材质，也不是简单地把摄影机转到另一侧观看。下面以 Windows 桌面版为例，使用一个带偏心孔的零件来演示如何准确完成对称复制，并验证镜像方向是否正确。

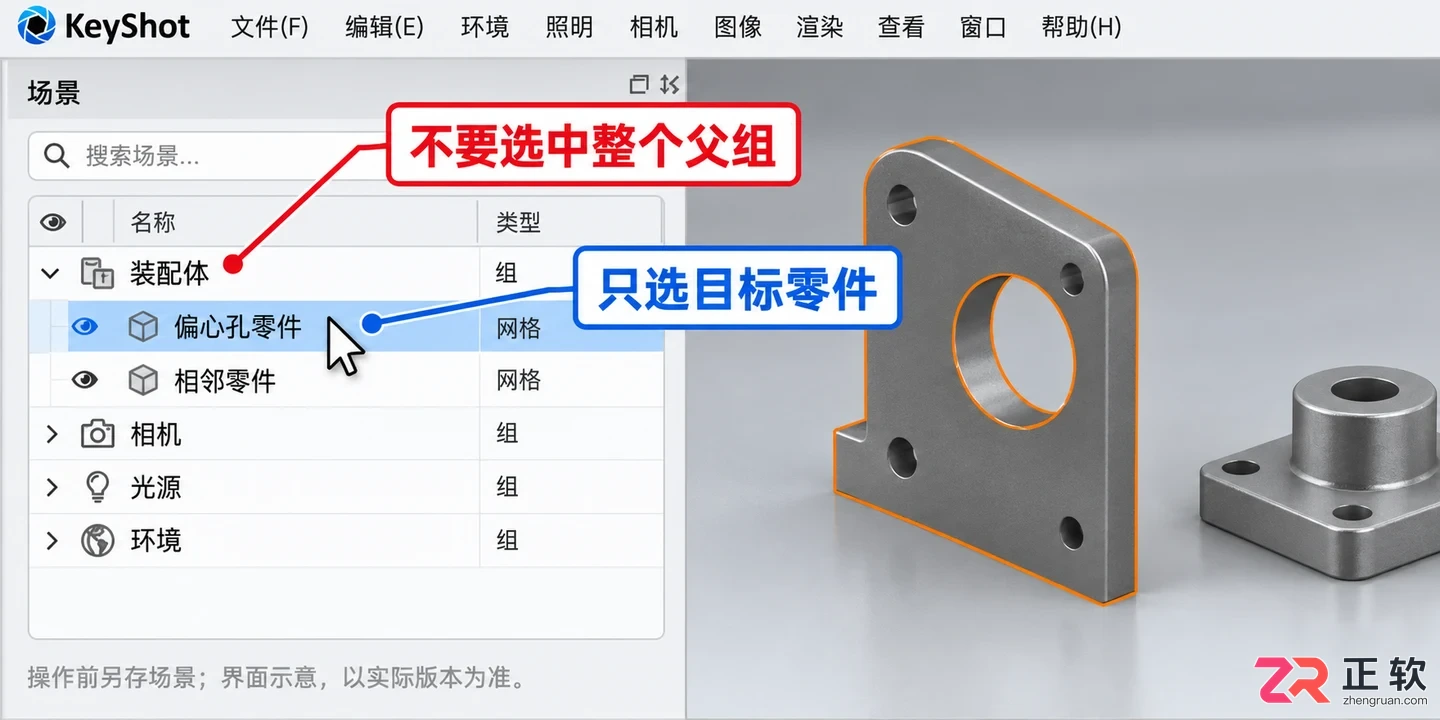

在场景树中精准选中非对称零件

1. 另存场景，精准选中目标对象

开始操作前，建议通过【文件】菜单另存一份场景，以防误操作破坏原文件。打开模型后，在界面左侧的【场景／Scene】面板中找到场景树。点击选中需要镜像的目标零件，确保高亮范围仅包含要做左右配对的内容。

如果选中的是整个父级组，后续的复制和镜像操作可能会牵连相邻的其他零件，导致不必要的变动。为了便于观察镜像效果，示例选用了一个带有偏心孔或非对称边缘的零件，而不是完全对称的球体或立方体。因为对称物体镜像后外观几乎无变化，无法直观判断操作方向是否正确。

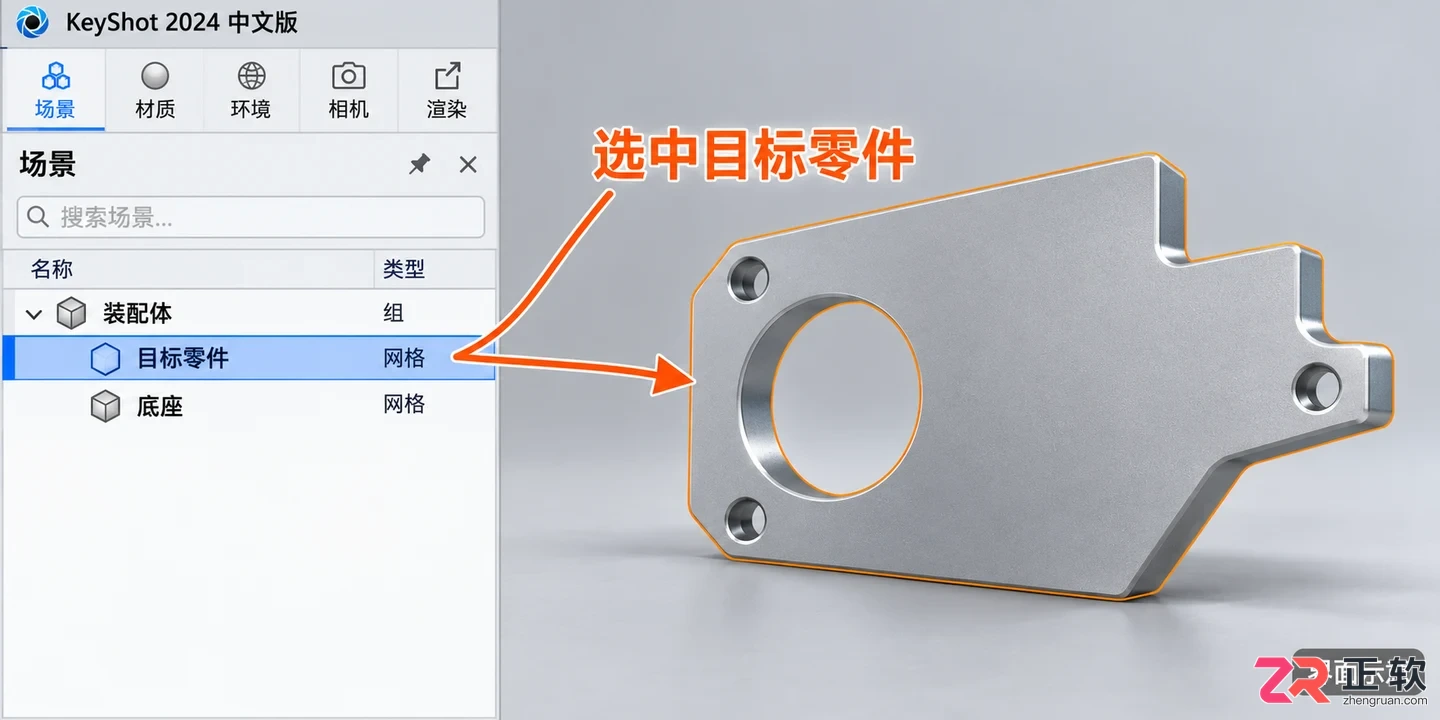

1. 另存场景，精准选中目标对象

2. 复制原件，规范命名副本

在场景树中右键点击已选中的目标对象，选择【复制副本／Duplicate】命令。此时场景中会出现两份完全重叠的几何体。为了方便后续管理，建议在场景树中分别将它们重命名为“左件”和“右件_镜像”。

操作初期，可以暂时隐藏“左件”，只保留“右件_镜像”可见，确认副本已独立存在且未被意外编组。随后重新显示“左件”。此时两件模型的孔位方向和特征朝向完全一致，这仅仅是复制步骤，尚未完成镜像。切勿直接移动其中一件到旁边就认为完成了左右手相反的几何构建。

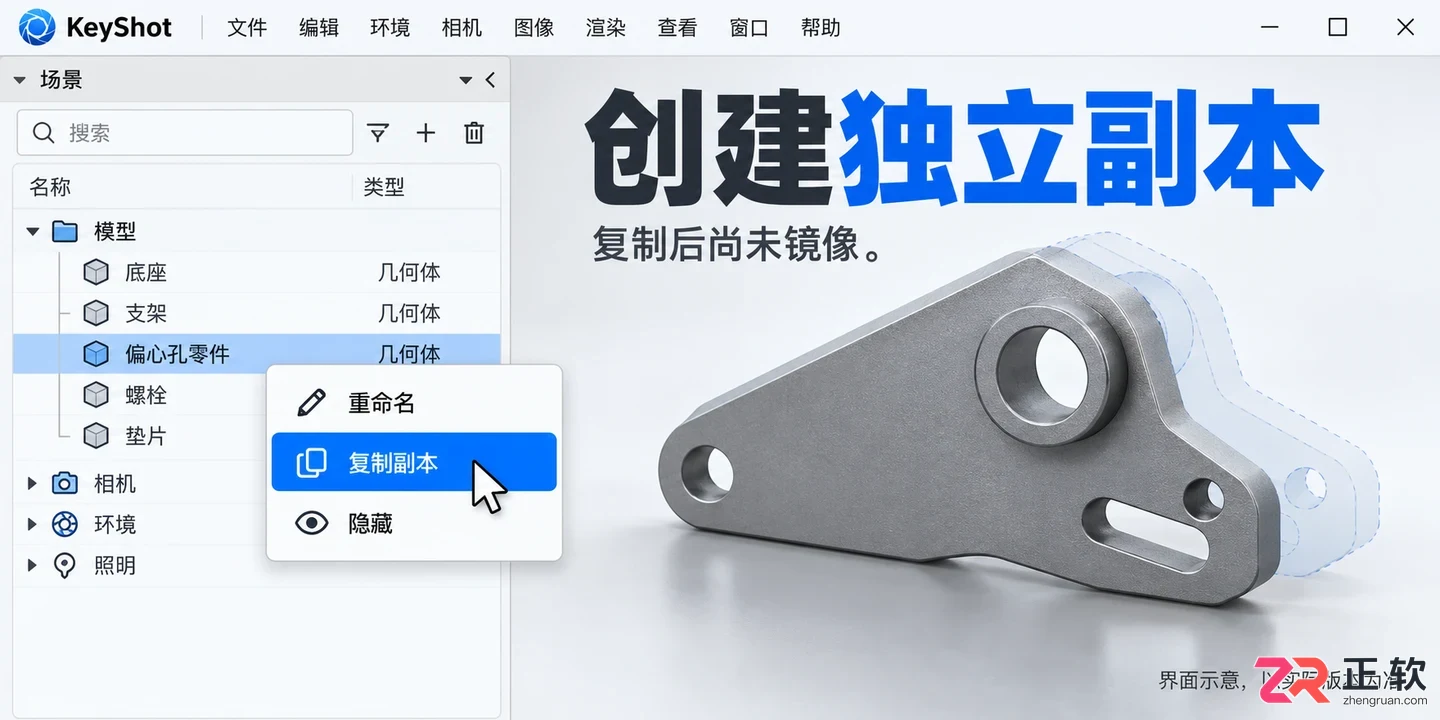

使用复制副本命令创建独立对象

3. 修改单轴缩放值实现几何翻转

选中名为“右件_镜像”的副本，查看场景树下方的【位置／Position】区域。展开【缩放／Scale】选项，这里通常显示 X、Y、Z 三个轴的数值。首先记录下当前的原始数值，然后将准备进行镜像的那个轴的数值改为相反数。

例如，若希望沿水平方向（通常是 X 轴）镜像，且原 X 缩放值为 1，则将其修改为 -1；若原值为 0.5，则改为 -0.5。注意不要一律改成 -1，以免改变模型的实际尺寸。同时保持 Y 和 Z 轴数值不变，避免模型在其他方向发生变形。

如果界面中启用了“统一缩放”或链条锁定图标，请先点击解锁，确保可以单独控制各轴数值。输入新值后按 Enter 键确认，立即观察视口中的偏心孔或不对称边缘是否翻到了相反方向。需要注意的是，这里的 X 轴对应的是对象当前局部坐标系的方向，不一定永远等同于屏幕画面的左右方向。如果发现方向不对，请恢复原值，尝试对 Y 轴或 Z 轴进行同样的负值操作，不要连续叠加多个负值导致逻辑混乱。

4. 移动副本，完成左右布局

保持选中镜像后的副本，使用工具栏上的【移动工具／Move Tool】将其拖动到原件的另一侧。调整位置时，留出适当的间距以便看清两者的轮廓关系。固定摄影机视角，仔细对比两件模型的大小、孔位位置和开口朝向。

负缩放负责改变几何的内在朝向，而移动工具负责确定它们在空间中的相对位置。这种手动摆放的方式不会自动计算装配中心平面，也不保证两件模型距离中心绝对相等。如果需要极高精度的对称装配或基于特定基准面的约束，建议回到 SolidWorks、Rhino 等建模软件中完成受约束的镜像操作，再更新导入 KeyShot。

此外，请勿混淆此步骤与动画模块中的功能。动画时间线里的 Mirror 工具用于反向复制运动轨迹，与为静态模型创建左右几何体是完全不同的概念。

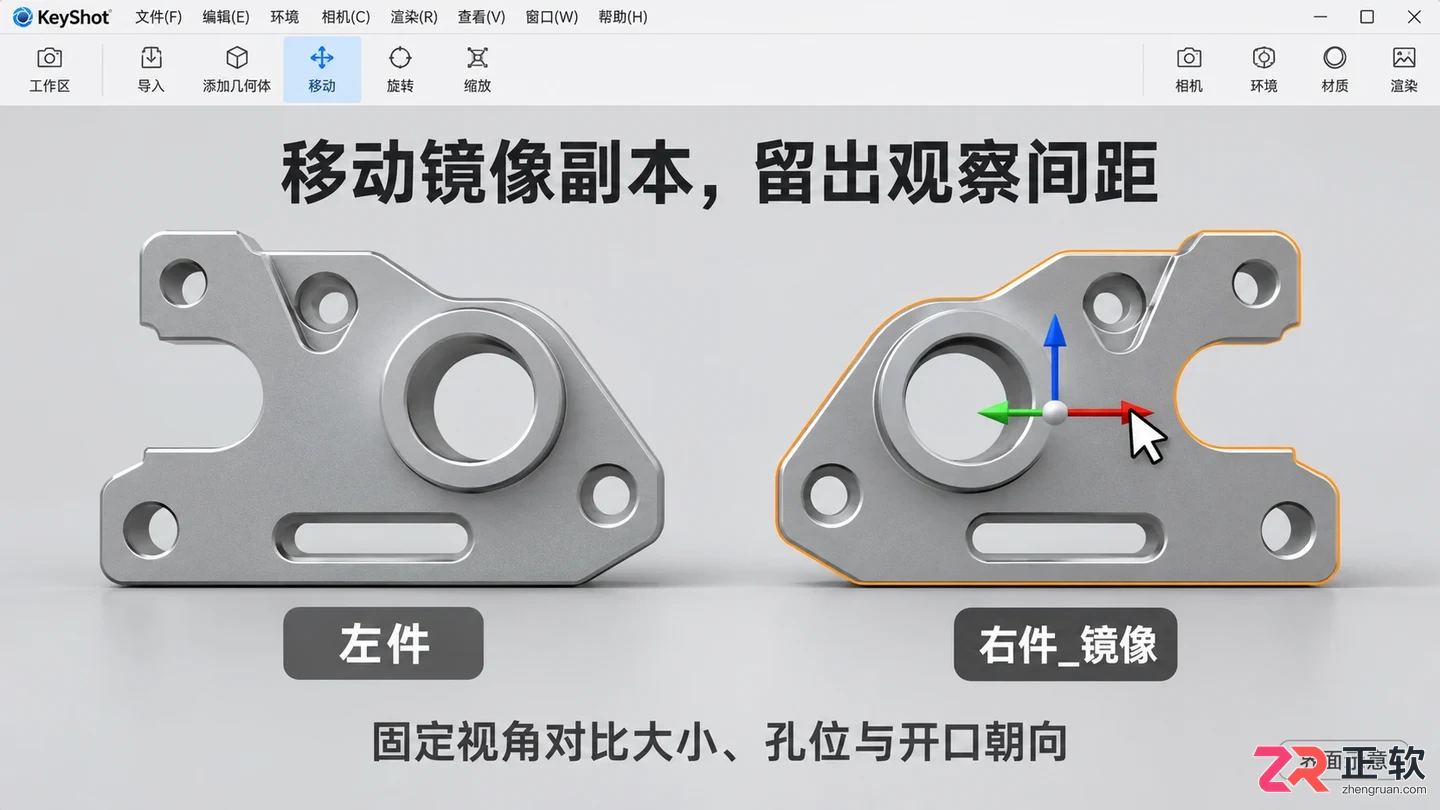

使用移动工具排列左右对称布局

5. 检查贴图方向与渲染细节

几何镜像不仅翻转了形状，也会翻转附着在其上的贴图和纹理。放大检查模型表面的文字、Logo 标志和图案。对于需要正向阅读的标牌，镜像后会出现反字现象。这并非材质加载错误，而是几何变换的自然结果。如果左右件都需要正向文字，需要单独处理标签映射，或在建模阶段就将文字作为独立部件处理。

分别隐藏“左件”和“右件”，检查是否有遗漏的重叠对象或内部面穿插。进行一次小尺寸的测试渲染，确认表面光泽、边缘轮廓和阴影投射是否正常。若遇到某些复杂模型在负缩放后出现法线反转或显示异常，不要随意在 KeyShot 中重算法线，最稳妥的方式是在源建模软件中完成镜像并修复网格后，重新导入对照。

最后，保存新的 KeyShot 场景文件。请注意，这里完成的是渲染场景中的视觉左右配对，并未生成带有完整制造特征的新 CAD 零件文件。若需交付生产用的建模文件，仍应保存并导出源工程文件。

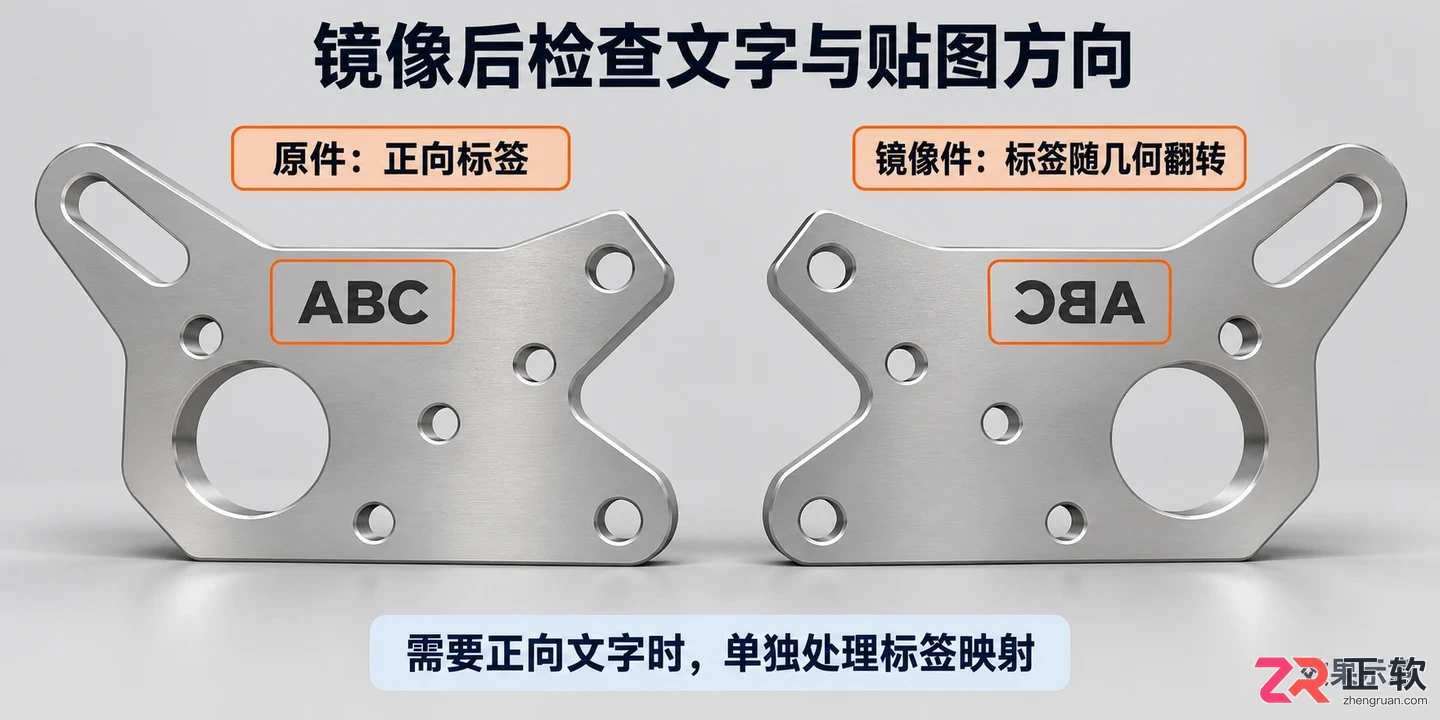

5. 检查贴图方向与渲染细节
