keyshot怎么炸开模型 部件分离步骤

在 KeyShot 中制作“炸开模型”效果，本质是将装配体中的各个部件沿不同方向移开，形成清晰的爆炸展示视图。这种做法能直观呈现产品内部结构，且不会破坏原始装配关系，方便后续调整渲染角度或恢复原位。注意，该操作针对的是场景中已存在的独立部件，无法自动将一块连续实体切割成零件。

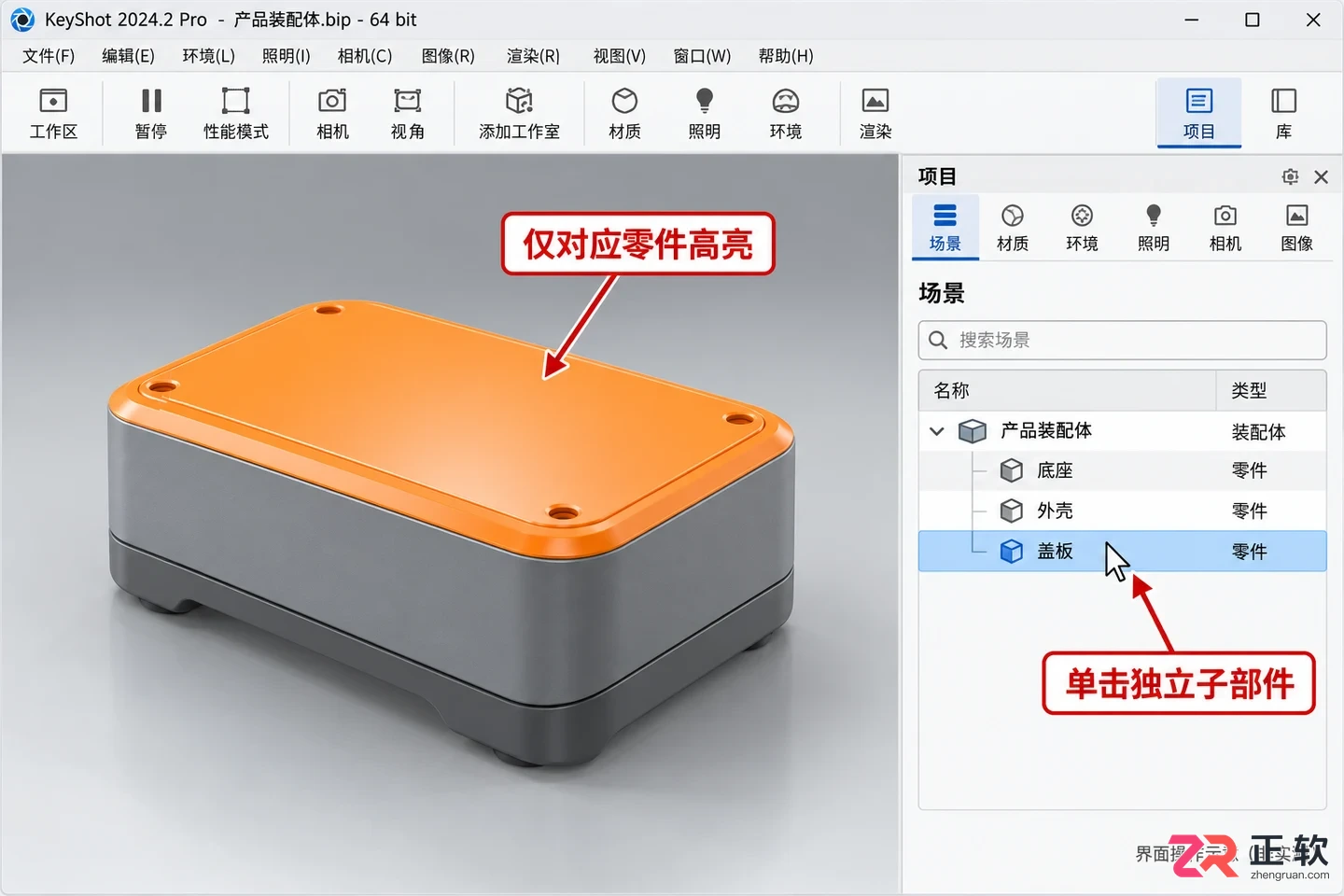

在场景树中单击部件，实时视图仅高亮对应零件，表明结构独立

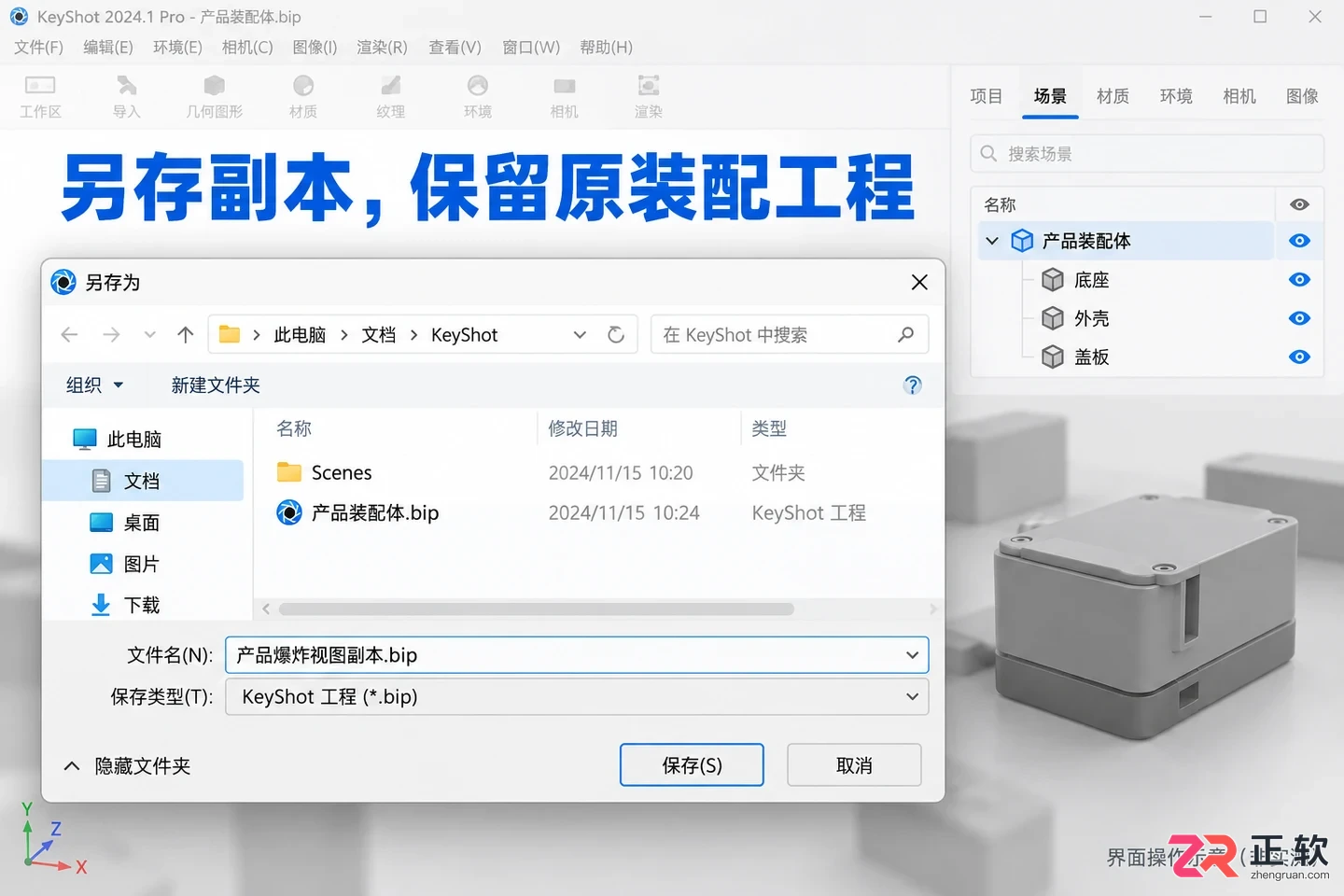

1. 另存工程并检查场景树结构

打开需要处理的模型文件后，首先另存为一个新副本，专门用于制作爆炸视图，避免覆盖原始装配状态。因为后续的移动操作会改变部件在场景中的实际坐标，而非仅改变摄像机视角。

在界面右侧的【项目】面板中，展开【场景】树状列表。依次单击底座、外壳、盖板等部件名称，观察实时视图中的高亮反馈。如果单击某一项时，只有对应的零件被高亮选中，说明几何结构已经独立，可以直接进入移动步骤。

若单击父级组或某个部件时，整个模型或无关零件同时高亮，说明这些几何体在导入时被合并为了一个对象。此时需要先进行几何分离，否则无法单独移动特定部件。

1. 另存工程并检查场景树结构

2. 使用分离工具拆分合并对象

对于导入后被视为单一对象的独立几何体，可以使用 KeyShot 内置的分离功能。选中目标部件，在功能区找到【工具】选项卡，或在实时视图右键菜单中寻找【Split Separate Objects】（分离独立对象）。不同版本的中文翻译可能略有差异，建议对照英文功能名确认。

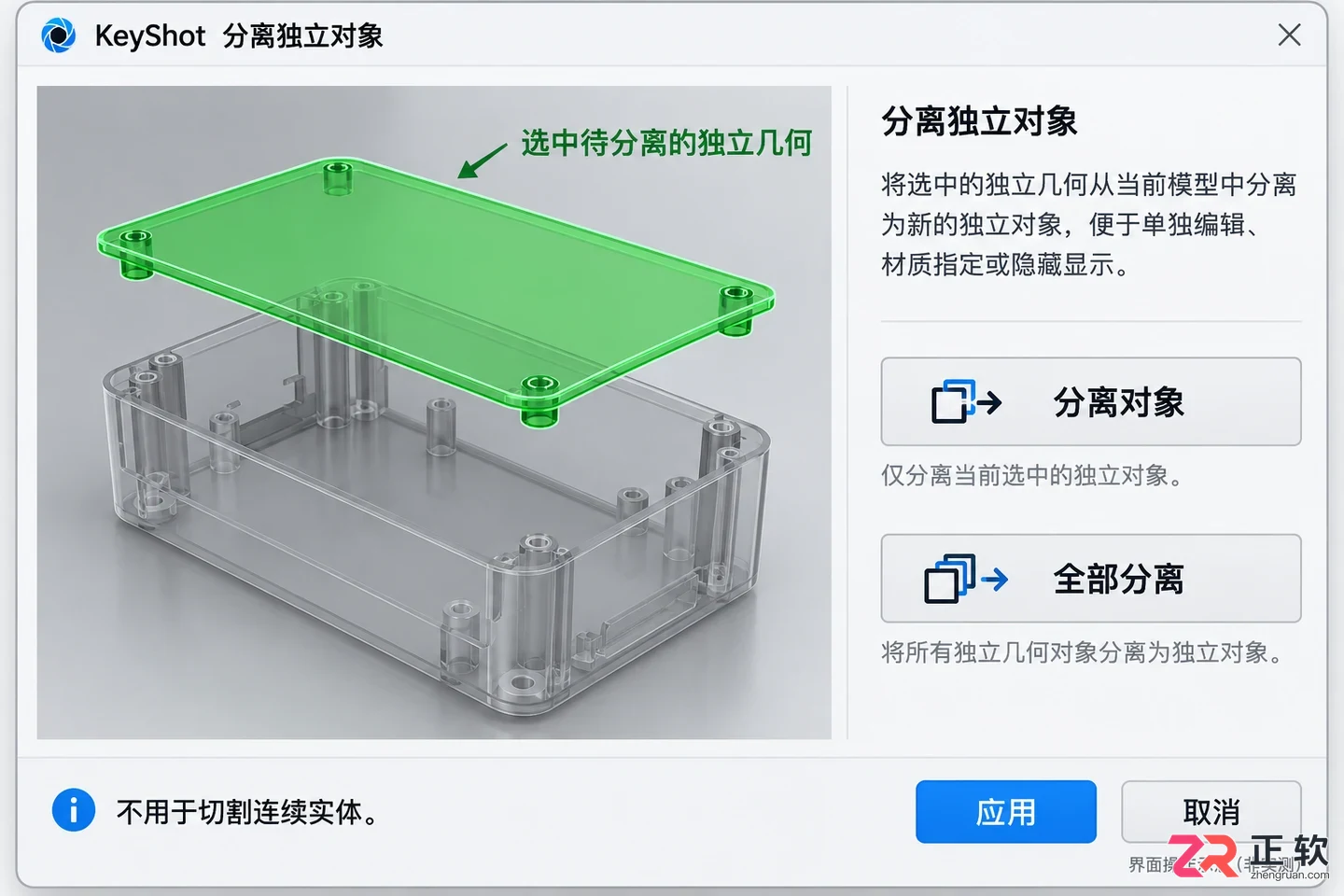

使用分离工具预览并选中要拆分的几何部分

在弹出的工具预览窗口中，单击想要分出的部分（如盖板），确认其显示为绿色选中状态，然后点击【Split Object】。此时场景树中会增加一个新的对象条目，建议立即重命名为易识别的名称，如“盖板_分离”。

如果需要将所有原本独立的几何体全部分开，可选中对象后使用【Split All】。在应用前务必检查预览效果，避免将本应连在一起的细节拆得过于零碎。确认无误后点击【Apply】，新的部件才会正式写入场景树；点击【Cancel】则取消本次操作。

需注意，此工具仅适用于源文件中原本就是独立建模的对象。如果模型在 CAD 软件中已被布尔运算合并为连续实体，或者本身就是一个无缝外壳，分离工具无法将其还原为逻辑上的零件。这种情况下，需返回建模软件重新整理装配结构并再次导入。

3. 选中部件并执行单向移动

回到场景树，单独单击需要移动的部件（例如盖板），右键选择【Move】（移动）。此时实时视图中会出现移动操纵器。务必确认当前选中的仅是该部件，而非顶层整机或组。

将操纵器切换至平移模式，沿所需的轴向拖动箭头。例如将盖板垂直向上移开，以展示其与外壳的装配关系。操作时避免误触旋转圆环或缩放控制柄，否则会导致部件角度或尺寸变化，而非产生爆炸间距。

在移动工具的参数面板中，可以查看具体的变换数值。建议记录初始坐标值，以便后续需要恢复装配位置时有据可依。移动距离应根据模型的实际单位和视觉比例调整，只要部件间出现清晰间隔且仍能看出对应关系即可，无需拘泥于固定数值。

4. 依次拉开其他部件并校正轴向

固定好盖板位置后，接着单独选中外壳部件，打开移动工具。为了保持视觉逻辑一致，通常沿同一方向移动较小的距离，形成底座、外壳、盖板依次展开的阶梯状结构。底座通常保持不动，作为视觉参照基准。

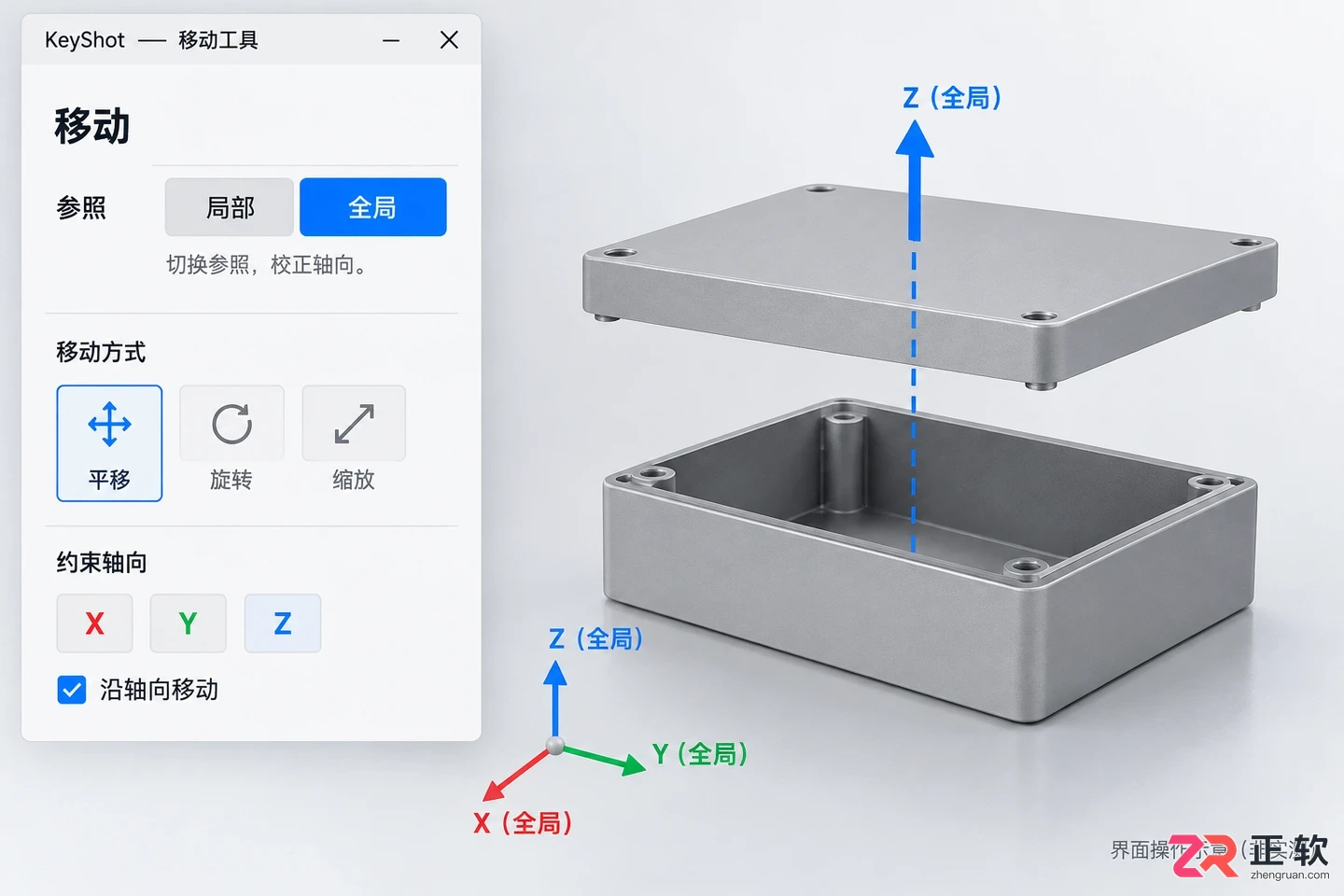

切换Local/Global参照以校正移动方向

如果拖动方向与预期不符，可能是轴向参照设置问题。在移动工具选项中，区分【Local】（局部）和【Global】（全局）参照。局部轴基于物体自身的坐标系，全局轴基于场景的世界坐标系。若发现拖动轨迹偏斜，尝试切换这两种模式直到获得理想的直线移动效果。

每移动一个部件，都要观察其他部件是否跟随移动。如果发现整机一起位移，说明选中了父级组，应立即撤销操作，重新在场景树中精确选择子部件，切勿通过反向拖动来补偿错误。

5. 验证效果并保存工程

调整摄像机角度，检查各部件之间是否存在遮挡或穿插现象。外壳与盖板之间应留出足够的呼吸空间，但距离不宜过远，以免观众无法识别它们属于同一产品。

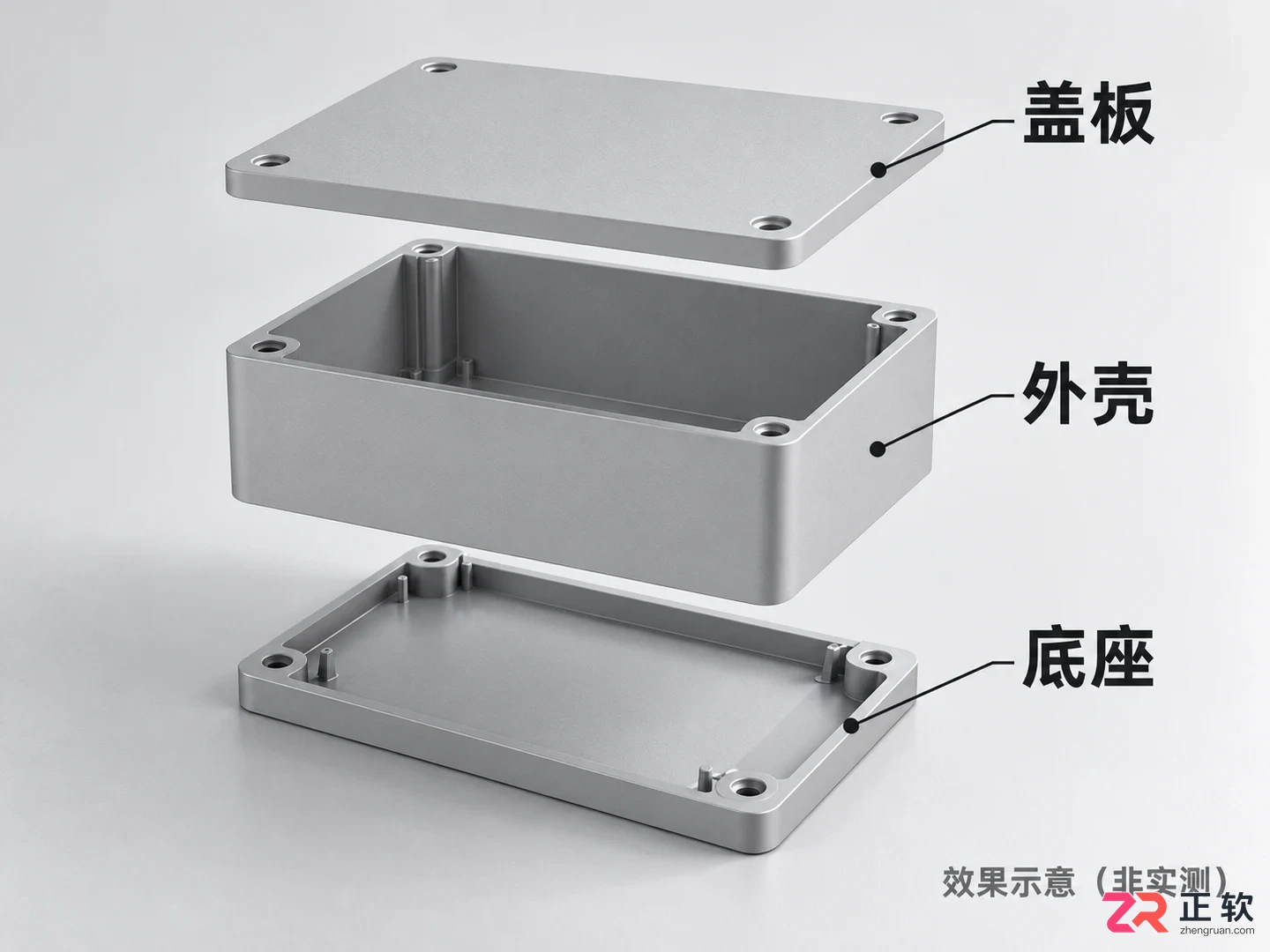

部件依次展开，结构清晰且无遮挡的最终效果

最后在场景树中逐一选中各个部件，确认它们仍可独立高亮和再次移动。若对象命名混乱，此时是整理的最佳时机。完成调整后，将该文件保存为独立的 .bip 工程文件。这样既保留了原始的装配工程，又拥有了可随时修改的爆炸视图工程，便于后续输出静态渲染图或进一步制作动画。
