keyshot怎么做爆炸图 零件展开步骤

在 KeyShot 中制作静态爆炸图，核心目的是将原本紧密装配的产品结构分层展示，让观众一眼看清内部构造。这种做法不需要制作复杂的动画序列，只需合理移动零件位置，保留装配顺序即可。相比随机散开模型，有序的层级展开能更直观地传达设计逻辑。

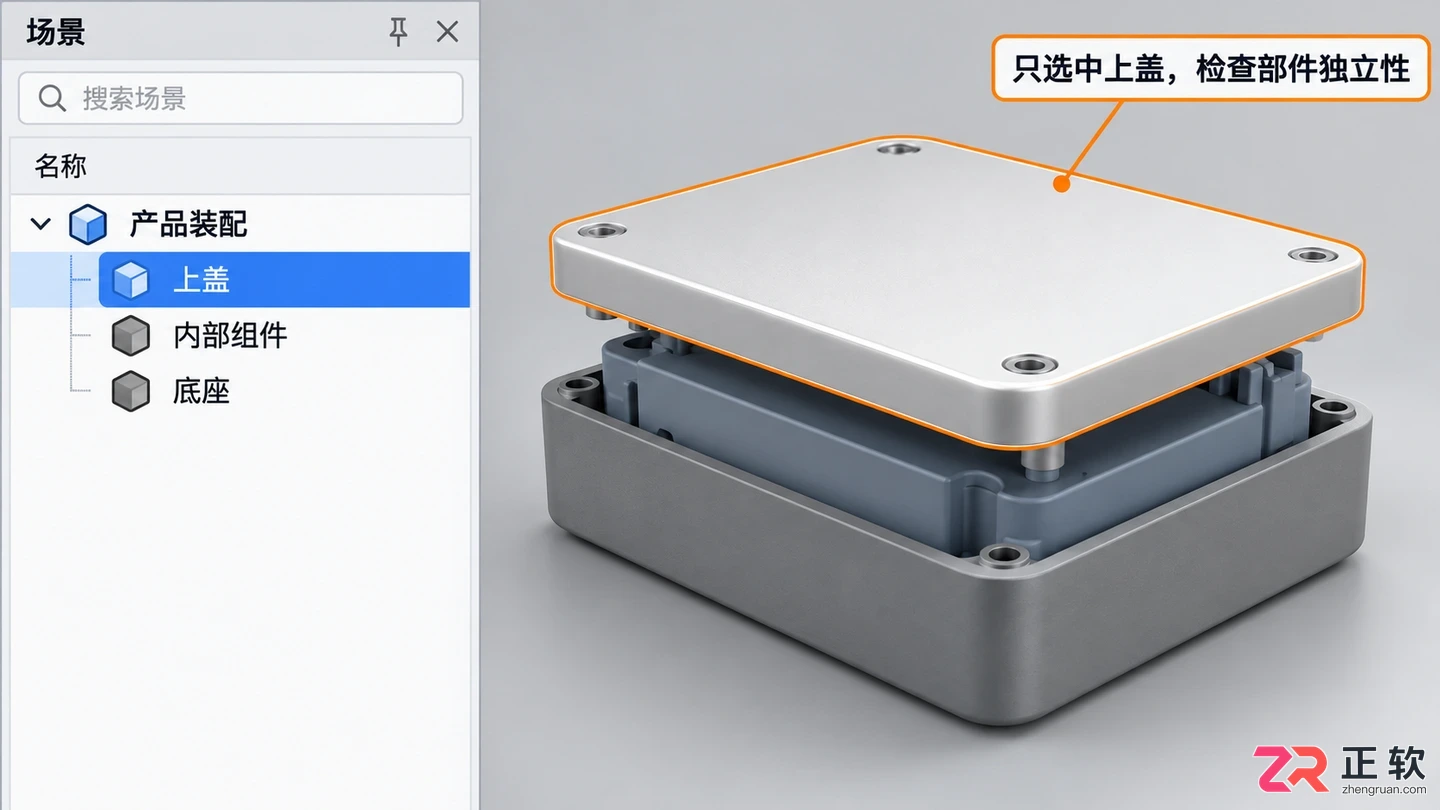

在场景树中独立选中上盖，确认其与其他部件分离

要实现这一效果，前提是导入的模型中各个零件（如外壳、内胆、底座）必须是独立的几何体或组。如果整个产品只是一个单一的网格，无法单独选中某个部件，则需要回到建模软件中拆分后再重新导入。以下操作基于 Windows 版 KeyShot，以常见的“上盖-内部组件-底座”三层结构为例。

1. 另存场景，检查零件层级

打开装配模型后，第一件事是【文件】>【另存为】，创建一个专门用于制作爆炸图的工作副本。因为展开操作会永久改变零件的空间坐标，保留原始装配文件便于后续修改或恢复。

在项目面板左侧的【场景】选项卡中，展开场景树。依次点击“上盖”、“内部组件”和“底座”，观察实时视图中的高亮反馈。确保选中“上盖”时，只有上盖部分变色，而底座和内部零件保持原状。如果点击子零件导致整个模型被选中，说明层级未正确分离，此时不应强行操作，需检查导入设置或返回建模软件处理。

2. 固定底座，确定展开方向

爆炸图需要一个静止的参照物，通常选择最底部的“底座”作为基准，保持其位置不变。首先旋转相机，选择一个能同时看到各层厚度的侧视或半俯视角度，并为上方预留足够的空白空间，避免零件移出画面边界。

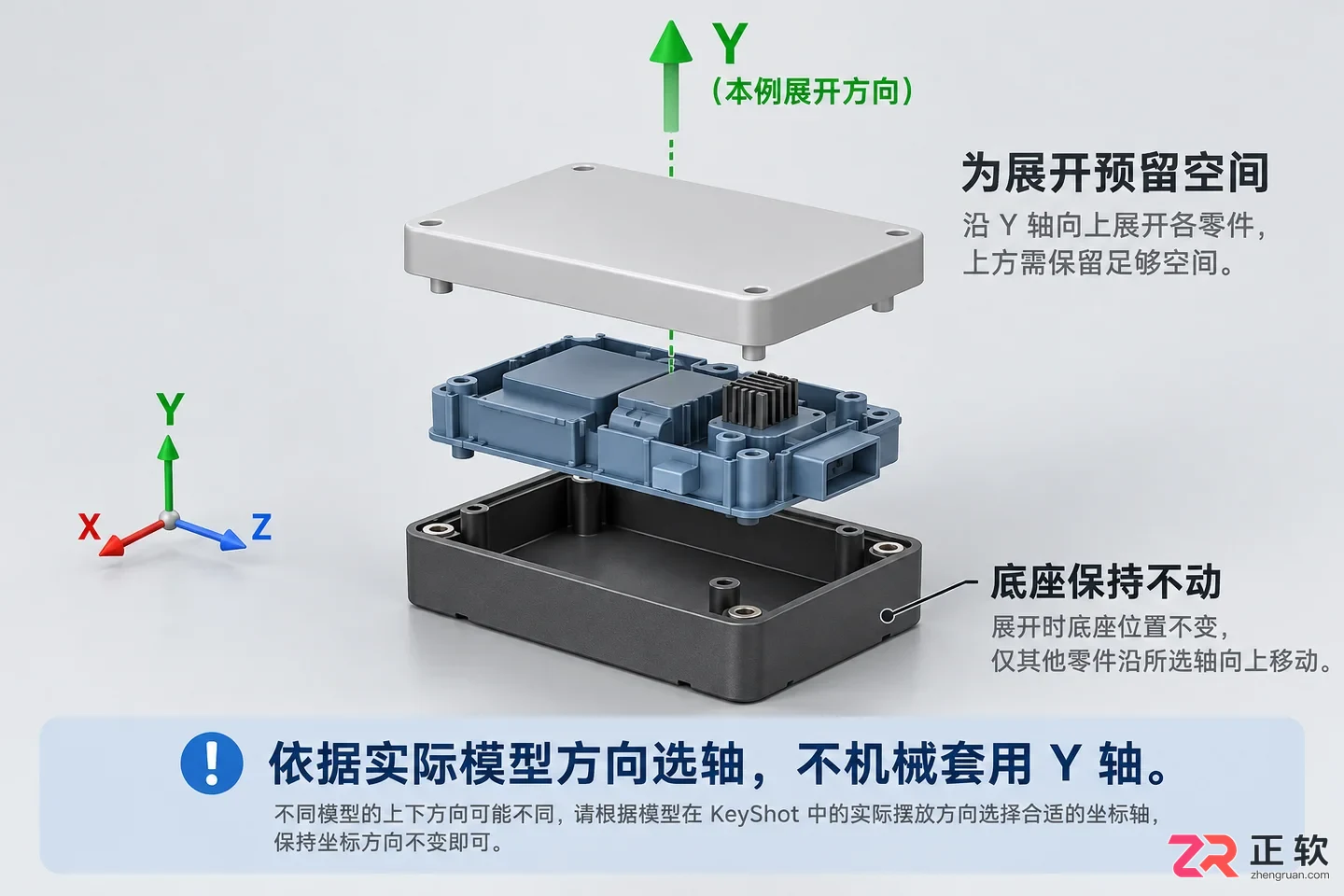

注意观察模型坐标轴与 KeyShot 全局坐标轴的关系。大多数情况下，竖直向上对应全局 Y 轴（绿色箭头）。但如果导入的模型本身是倾斜的，必须依据实际结构判断展开方向，不能机械地认为“沿 Y 轴移动就是向上”。错误的轴向会导致零件横向飞出，破坏视觉逻辑。

2. 固定底座，确定展开方向

3. 用移动工具拉开上盖

在场景树中选中“上盖”，右键选择【移动】。也可以在顶部工具栏点击移动图标，但务必确认当前模式是“移动零件”而非“移动模型”或“移动相机”。

激活移动工具后，会出现红绿蓝三色轴向箭头。按住预定的方向轴（例如 Y 轴），向上轻微拖动鼠标。实时视图中，上盖应平稳升起，与内部组件分离。此时需密切观察：内部组件和底座是否跟随移动？如果没有，说明操作正确；如果一起动了，请检查是否误选了父级组或整个模型。

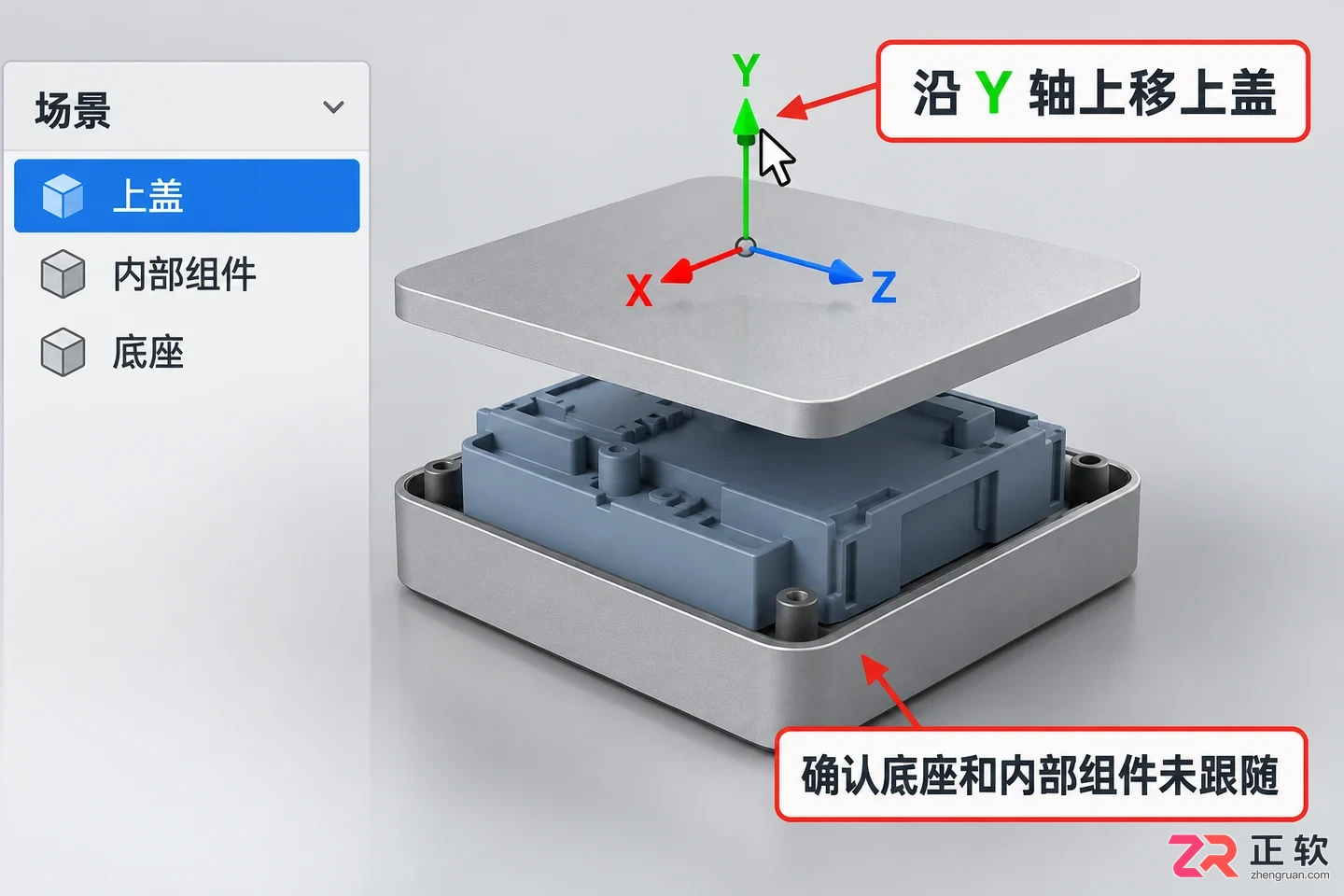

沿全局Y轴向上移动上盖，露出内部结构

移动距离没有固定标准，原则是“刚好露出下一层结构”。距离过近看不清细节，过远则会让观众失去对整体比例的感知。对于精细调整，可以在右侧属性面板的【变换】>【位置】中输入具体数值，实现精准控制。

4. 移动内部组件，保留装配顺序

上盖位置确定后，取消选择，接着在场景树中选中“内部组件”。采用相同的方法，沿同一方向（如 Y 轴正向）将其向上移动，但移动距离应小于上盖，从而形成阶梯状的层级关系。

如果内部组件包含螺丝、电路板等多个小零件，建议先在场景树中将它们编组，或者框选所有相关零件后执行移动。避免单独移动某个微小零件导致其脱离所属模块，造成视觉混乱。每移动一层，都要退回全景视角检查：从下到上是否依然保持“底座-内部-上盖”的逻辑顺序？是否有零件相互穿插或遮挡关键结构？

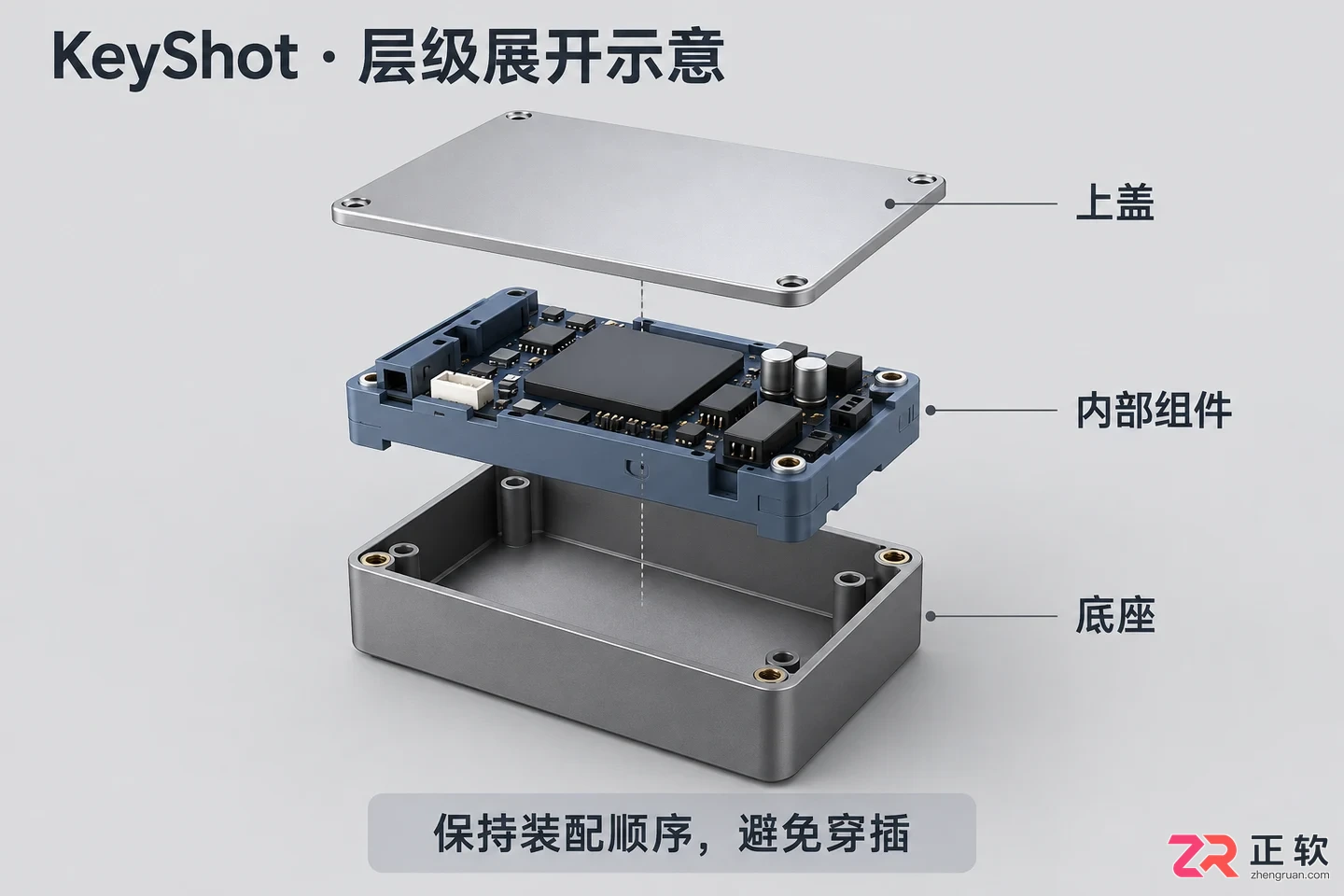

内部组件移动后形成的清晰阶梯状层级

若发现层序混乱，不要试图通过旋转相机来掩盖问题，而应重新调整零件的移动距离或方向。爆炸图的本质是说明结构，而非艺术创作，清晰度优于形式感。

5. 调整相机与材质，让各层读得清楚

零件位置布局完成后，最后一步是优化视觉效果。调整相机焦距和角度，确保所有展开的零件都完整位于画面内，且边缘留有适当余量。略带透视的角度通常比正交视图更能体现立体感和厚度。

检查材质表现。如果内部零件颜色与外部过于接近，或反光过强导致轮廓模糊，可适当调整材质颜色或增加环境光对比度。目标是让每一层的边界清晰可辨，而不是追求华丽的反射效果。避免使用过于复杂的背景纹理，以免干扰对产品结构的阅读。

6. 保存展开版本并输出静态图

确认所有零件位置合理、无穿插、层级清晰后，保存当前的 KeyShot 文件。如果需要还原为装配状态，直接打开之前备份的原始文件即可，无需手动将每个零件拖回原位。

进入【项目】>【渲染】设置，选择合适的分辨率和输出格式（如 PNG 或 JPEG）。渲染完成后，打开图片检查是否有截边、缺件或异常阴影。一张合格的爆炸图，应当让非专业人士也能在短时间内理解产品的组装层次。后续若需制作动态爆炸视频，可在此基础上为每个零件添加平移动画关键帧，但静态图的制作到此已完成。

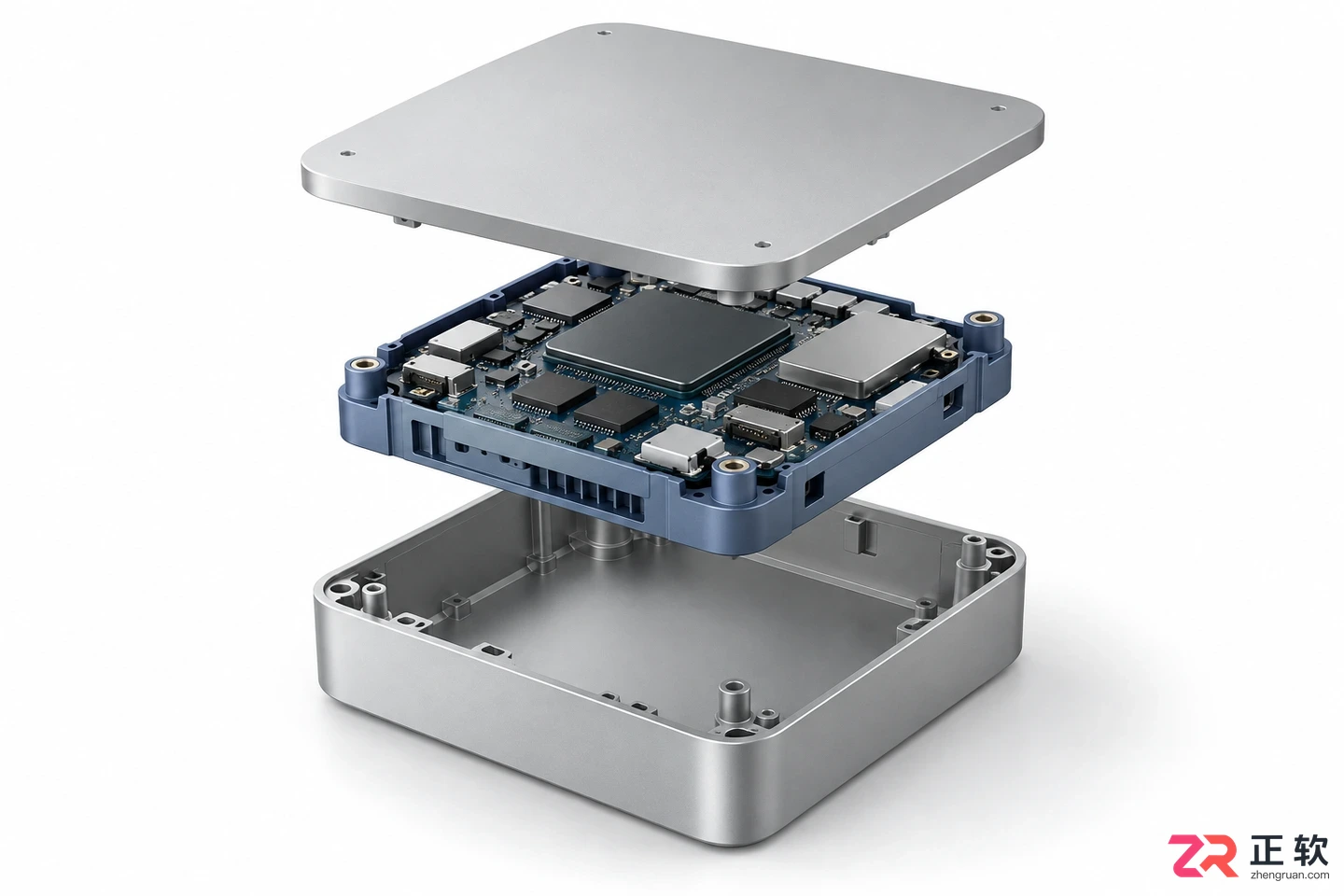

最终输出的清晰静态爆炸图
