AI数据中心供电架构的范式革命—当800V高压直流遇上万亿参数大模型，谁是产业链的隐形冠军？

AI数据中心的供电架构正经历一场极为深刻的变革。2026年，英伟达B300系列GPU单卡功耗就突破了1400W，一个满载的NVL144机柜，功耗直奔1000kW——这个数字，相当于1500个普通家庭同时开空调的用电量。

算力每膨胀一次，数据中心的供电链路就得跟着重塑。交流电统治电网一百多年，如今却在被静悄悄地“请出”数据中心。从中低压到800V高压，从传统的分立电源模块到芯片内部的高度集成稳压器——这场变革的终局，很可能指向一个前所未有的世界：端到端的全直流供电体系。

这并不只是技术路线上的切换，它背后，是一张价值数千亿的产业链投资版图，正在徐徐铺开。

一、算力狂奔倒逼供电革命：机架功率密度的指数级跃迁

要概括过去十年AI数据中心的变化，一个词就够了：“密度”——算力密度、热密度，还有最容易被忽略的功率密度。

十年前，一个标准机架的功耗不过5到10kW。一台2U服务器塞两颗至强CPU、几块硬盘，功耗控制在几百瓦，风冷绰绰有余。当时交流供电体系（AC UPS加逐机AC/DC PSU）是行业标配，效率差几个百分点真不是大事——总功耗本就不大，省下来的电费还不够买套新设备。

AI的到来，让这个“舒适区”瞬间崩塌。

最新一代AI服务器电源的功率密度已经做到100W/in³，未来还会突破180W/in³。单机架功耗从十几kW一路飙到100kW以上，传统“低压交流分布式”架构的致命缺陷就暴露出来了：每一级AC/DC转换都在发热，铜排截面积随电流平方暴涨，机架内部被电源模块和散热系统吃掉的空间越来越多——留给GPU算力的空间，反而越来越小。

Google在APEC 2025上展示的路线图很能说明问题：供电架构正从“低压交流分布式”向“高压直流集中式”根本性转变。这绝不是什么修修补补，而是一次彻底的范式革命。

英伟达 GPU芯片功率演进路线图

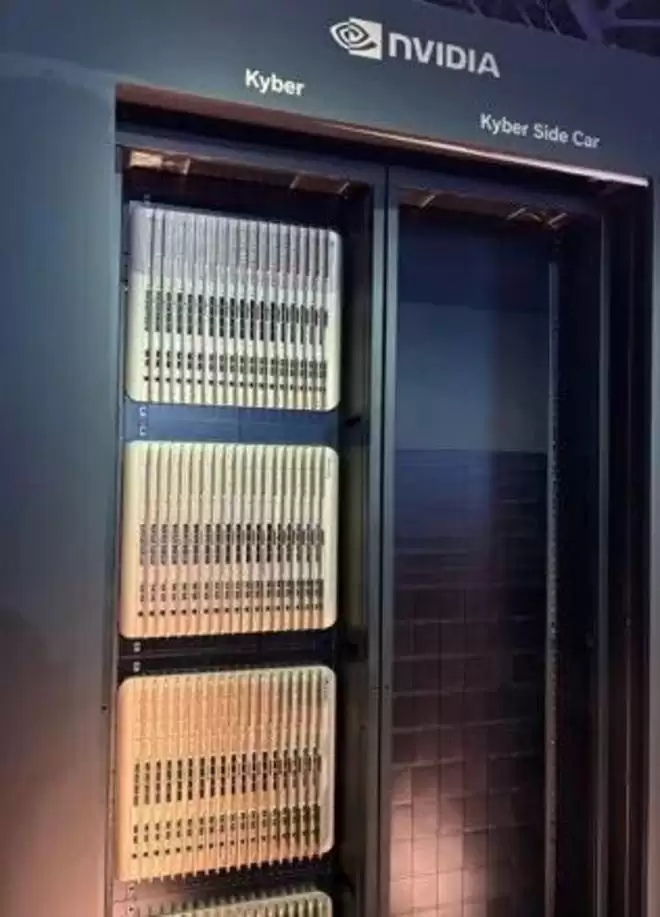

英伟达Kyber AI数据中心服务器

二、HVDC 800V：为什么高压直流是终局答案？

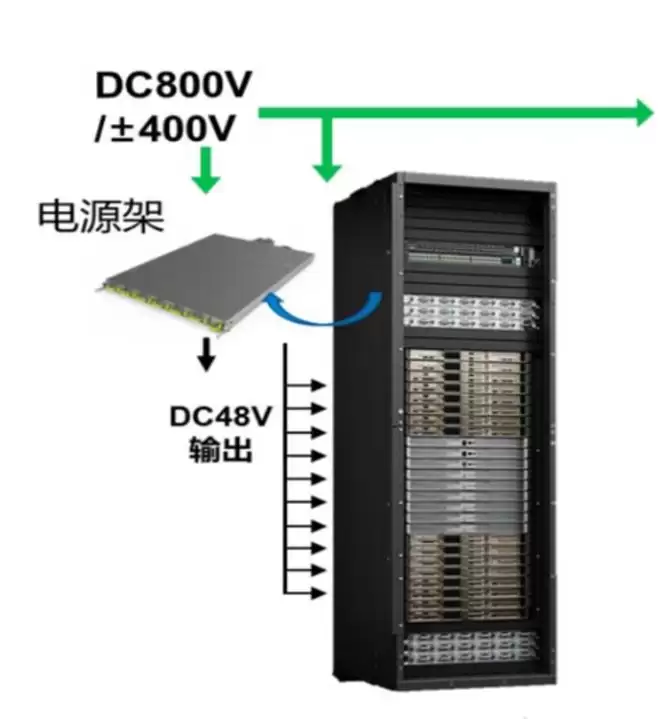

从中压变电站到AI GPU芯片的直流供电链路

HVDC（高压直流供电）这个概念其实不新，通信基站里48V直流供电用了很多年。但在AI数据中心这种功耗怪兽面前，800V高压直流的经济性和技术优势被放大到了堪称“暴力”的程度。

OCP 2025的数据很直白：HVDC 800V供电架构能把端到端能效提升5个百分点。在单机架100kW以上的功耗体量下，5%意味着什么？每个机架一年省下的电费，就足以覆盖HVDC设备的全生命周期成本。更关键的是，高压直流架构天然简化了系统拓扑——故障率显著下降，维护成本锐减70%。最直接的经济账是：机架内不再需要逐个配置AC/DC PSU，CAPEX和OPEX双双跳水。

有一组数字，可能被不少投资人忽略，但在工程层面堪称降维打击：

• ±400V HVDC vs 传统±48V：铜用量减少70%
• ±800V HVDC vs 传统±48V：铜用量减少80%
• ±1000V HVDC vs 传统±48V：铜用量减少84%

在铜价居高不下的今天，80%的铜材节省意味着物料成本断崖式下降——不是降几个点，是砍掉大半。与此同时，分布损耗从±48V时的3.2%骤降至±1000V时的0.25%，接近一个数量级的跨越。用更少的铜，传输更多的功率，损耗还更小——高压直流的三重红利，在物理定律层面是近乎无解的。

据QYResearch及公开数据，全球AIDC HVDC市场正站在爆发前夜。800V架构预计2027年进入大规模部署，届时HVDC电源系统、高压DC/DC转换模块、固态变压器（SST）等关键设备将构筑一个年增量超百亿美金的增量市场。值得强调的是，这不只是新增装机，更是一次存量的全面替换——现有数据中心的交流供电体系，在未来十年会被逐步翻新为直流架构。

三、端到端全直流：重新想象电网与数据中心的边界

如果HVDC 800V是数据中心供电的“主动脉”，那么全直流架构就是让每一个“器官”都讲同一种语言。

传统数据中心的供电链路，冗长得令人头疼：中压交流电网（10-35kV AC）进站后，要经过工频变压器→低压配电→UPS→AC/DC PSU这一长串环节，至少3到4级AC/DC转换，每一级都是效率的“收费站”。

SST固态变压器的出现，让这一切可以浓缩为一步。基于SiC/GaN等第三代半导体器件的高频开关技术，SST可以直接将数十千伏的中压交流电一步转换为800V直流电。相比传统工频变压器——那种重达数吨、嗡嗡作响的铁芯铜线巨兽——SST的体积缩小80%以上，效率可达98%+，而且天然支持双向功率流动和智能电网调度。这已经不能叫“改善”了，这是直接把整个变电站装进了一个柜子。

800V直流母线一旦建立，一个更宏大的图景随之展开——新能源的接入变得前所未有的简单：

• 光伏发电：光伏组件输出的本就是直流电。通过DC/DC变换器直接汇入800V母线，省去逆变器环节，效率白白多出3-5个百分点。
• 储能系统：锂电池储能系统的直流输出与800V直流母线天然亲和，无需交流耦合转换，充放电效率更高，响应速度更快。在电网峰谷价差拉大的背景下，储能的经济性进一步凸显。
• 风力发电：风机输出虽为交流，但经过AC/DC整流后即可平滑接入800V母线，比传统并网方案简洁得多。

最终，AI数据中心将不再是电网末梢的被动负荷，而是一个“源网荷储”协同的能源微网节点——白天光伏直驱，夜间储能接力，风电随时补位，电网仅作后备。这套架构在“东数西算”和“绿电+算力”的双重国家战略下，政策适配度拉满，碳排放核算上也占尽先机。

四、800V→50V→1V：数据中心的电力“物流”到底有多复杂？

可以把800V直流母线看作数据中心的“特高压主干网”，那么每一级DCDC转换就是“城市配电网”加上“入户最后一公里”。这条链路的效率，决定了GPU核心收到的每一瓦电，沿途被“雁过拔毛”了多少次。

AI数据中心服务器

800V高压直流首先经过隔离型DCDC转换器降至50V左右的中压直流。这一级是整个链条中最靠近“危险区”的环节，技术挑战层层叠加：

• 800V的超高输入电压，直接筛掉了所有硅基器件——只有SiC MOSFET（1200V/1700V耐压等级）扛得住；
• 16:1的高降压比要求拓扑设计极为精妙，LLC谐振、移相全桥等软开关方案是主战场，效率每提高0.5%都是硬仗；
• 安全隔离是刚需，变压器的设计直接封死了效率和功率密度的天花板；
• 功率密度军备竞赛：单个砖块模块需要输出10kW甚至更高，体积却被死死限定在手掌大小。

在这个环节上，英伟达走得最为激进，直接押注800VDC→50VDC路线，从元器件耐压到安规距离，全部留足余量，为未来的±800VDC系统提前铺路。相比之下，Google的策略更为务实：采用±400VDC的过渡方案，利用两个并联400V电源的中点接PE将正负轨的电压应力减半，对器件耐压和安规距离的要求大幅降低，更容易在短期内规模落地。两条路线，一条激进一条稳健，背后是对技术成熟度和供应链就绪度的不同判断。

50V中压进入机架后，由IBC（中间总线转换器）进一步降压至12V或6V，直接供给GPU/TPU/NPU/CPU板卡。这一级的关键词只有一个字：大。大电流——NVIDIA H200单卡电流动辄数百安培，IBC必须在巴掌大的模块内驯服这股洪流。行业普遍采用固定变比方案（如4:1或8:1）来压缩模块体积、提升效率，同时靠多模块并联来分摊热负荷。

这可能是当前AIDC供电领域最值得紧盯的一张牌。英伟达正在推动一种堪称“跳过一代”的方案——彻底消灭50V中压级，直接将800VDC降至12VDC送到XPU板卡。

逻辑非常直白：每一级转换就是一级损耗、一组发热、一堆空间占用。砍掉一级，就砍掉一个故障点加一个效率黑洞。但代价是什么？800V到12V的降压比高达66:1——这是一次从高压直流到低压大电流的极限跨越，对拓扑创新、磁件设计、控制算法的要求是指数级提升的。

如果这条路被英伟达工程化打通，意味着整个机架的中压配电层将被一笔勾销，数据中心供电拓扑将被彻底重写。当然，现实中的英伟达并非孤注一掷——两条腿走路才是真实的项目状态：800V→12V和800V→50V两套方案并行推进，最终哪条路线胜出，答案大概率会写在2027到2028年的规模化验证数据里。

五、最后一英寸的战争：VPD与芯片集成IVR

电压从800V一路降到12V，看起来已经完成了“长征”。但真正的硬仗，发生在离芯片仅几厘米的地方。

传统方案中，12V或6V进入GPU板卡后，由十几甚至几十相分立Buck转换器（DrMOS+电感+电容阵列）将电压进一步拉低至核心所需的0.6-1.2V。问题就藏在物理距离里——从板卡边缘的电源入口，到芯片下方密如蛛网的供电网络（PDN），PCB铜箔走线几厘米的距离引入的寄生阻抗，足以在瞬态电流跳变时制造严重的IR压降和响应延迟。GPU频率越高、电流变化越剧烈，这个“最后一英寸”的问题就越致命。

VPD的思路粗暴而有效：不再把电源放在板卡边缘，而是直接置于XPU芯片的正下方（或正上方），通过垂直互连结构将供电路径从几十毫米压缩到区区几毫米。

• 供电回路电感断崖式下降，瞬态响应能力呈数量级提升——GPU突发满载时，电压不会先“跌一个坑”再拉回来；
• IR压降大幅收窄，效率净提升1-2个百分点。听起来不多？对于单卡功耗1400W的B300来说，2%就是足足28W——省下来的不只是电费，而是从散热系统里抢回来的热预算。

VPD解决的是“供电位置”问题，而IVR解决的是“集成深度”问题——把最后一级的降压功能直接嵌入到XPU封装内部甚至Die上，用硅基电感、片上电容替代一切分立器件。

听上去像科幻？Intel的数据中心CPU已经量产搭载FIVR（全集成电压调节器）；台积电的CoWoS先进封装，使得在GPU封装基板内嵌入部分供电功能成为可工程化的选项。VPD加IVR的组合拳，本质上是将供电网络从“板级”往下压缩到“封装级”再压缩到“芯片级”。这对于传统分立电源器件供应商是一道凛冽的寒风，但对于先进封装和硅基无源器件的玩家，则是一扇正在被撞开的万亿级新大门。

六、四条技术轴线正在同步共振

AIDC供电架构的演变不是单点突破，而是四条技术轴线在同一时间窗口内形成共振。理解这种共振，才能看清投资机会的时间梯度。

• 高压化：从中低压交流到800V/1000V高压直流，电压等级数十倍攀升，换来的是铜材用量断崖式减少、传输损耗数量级下降、以及系统拓扑的大幅简化。800V不是终点，±1000V已在视野之内。
• 直流化：从“AC-DC-AC-DC”的多次反复转换，到“AC-DC”一次到位后全链路直流配送。每消灭一段交流，就消灭一组整流损耗、一组无功环流、一组EMI滤波器。当数据中心内部彻底告别交流电，供电效率的天花板将被整体抬高。
• 高密化：功率密度从100W/in³向180W/in³以上冲刺。SiC和GaN器件让开关频率从几十kHz跃入数百kHz，磁性元件体积随之骤缩——高频化是高密化的唯一物理通道。
• 智能化：AI算法开始反向赋能电源管理：动态负载预测提前调配功率资源，智能削峰填谷平滑瞬态冲击，故障预判把被动抢修变为主动预防。电源不再是“傻供电”，而是一个嵌入能源大脑的智能节点。

关键节点：800V HVDC架构预计2027年进入大规模部署，这将成为整个产业链从“试水”到“放量”的分水岭。

七、散热：功率密度引爆的“热天花板”

当功率密度持续向180W/in³逼近，散热不再是配角，而是决定方案生死的硬约束。液冷已经从业界传说中的“锦上添花”，变成了板上钉钉的“没有不行”。

• 高功率液冷电源：电源模块自身必须接受液冷，与机柜的CDU和液冷管路一体化设计。那种“风冷电源+液冷芯片”的分体模式正在被彻底抛弃，走向全链路液冷——从母线到芯片，每一个发热环节都被液体接管。
• 微流体冷却：利用微米级通道将冷却液精确输送至芯片表面，实现冷却介质与发热点的“零距离”热交换。本质上，这是在封装内部构建一个微缩版的散热网络——当宏观尺度的液冷逼近极限，微观尺度的流体管理就是下一个战场。
• 瞬态功率管理：AI训练和推理的功耗曲线极其“神经质”——毫秒级内从怠速跳到满载再跳回来。传统电源的“恒压硬扛”模式在这种高频剧烈波动下效率崩塌。一种新思路正在兴起：用Nyobolt电池系统（能量密度是超级电容的20倍，循环寿命超百万次）和EPIC削峰填谷模块（峰值40kW@200ms），在电源和GPU之间插入一个“电化学缓冲层”，用储能吸收瞬态尖峰、填补瞬态谷底，让主电源始终运行在平稳的平均功率点上。这不只是供电问题，这本质上是在GPU侧做“电力套利”。

八、产业链投资地图：谁在“电力高速公路”上设收费站？

AIDC供电架构的范式革命，本质上是把数据中心从“电网的末端负荷”升级为“能源网络的核心节点”。每一次转换、每一个器件、每一种材料，都是这条高速公路上的收费站——而且一旦铺开，换都换不掉。以下按产业链环节逐一梳理。

• 功率器件：在800V/1000V高压场景下，传统硅基IGBT和MOSFET的开关损耗和导通损耗已无法接受。SiC MOSFET和GaN HEMT不是“更好的选择”，而是“唯一的选择”。从衬底到外延到器件到模块，国内产业链正在加速闭环。
• PCB与铜材：高压大电流场景对PCB的要求全面升级：更高耐压、更厚铜箔、更优散热。HVDC电源模块和高压DCDC转换器的PCB从“配角”变成了“关键器件”。
• 高压DCDC模块：800V→50V的高压砖块DCDC模块是整个架构中最不可替代的“电力路由器”。50V→12V/6V的IBC、以及板级多相电源同样是确定性的增量市场。这一环节壁垒最高、毛利率最厚、国产替代空间最大。
• 被动元器件：高频化、大电流化对被动元器件的耐压、温度特性、频率响应提出了苛刻要求。LLC谐振电容、高压MLCC滤波电容、高频大电流功率电感——单台AI服务器的用量是传统服务器的5到10倍。
• 散热与液冷：电源模块液冷化是确定性趋势——当功率密度超过某个阈值，风冷的物理极限就被锁死了。冷板、CDU、液冷管路，以及更远的微流体芯片级散热，构成了一条与功率密度正相关的“影子赛道”。
• 先进封装与无源器件：VPD和IVR从实验室走向产线，核心瓶颈不在电路设计，在封装。台积电CoWoS、Intel EMIB等2.5D/3D封装技术，以及硅电容、硅基电感等异质集成无源器件，是芯片级供电落地的先决条件。投资这一环节需要更长的耐心，但天花板也最高。

九、投资时钟：别只看方向，更要看节奏

AIDC供电架构的演进是一场十年为单位的持久战。不同的产业环节，落地节奏差着好几年。在正确的时间买正确的环节，比在任何时间买所有环节，回报可能差一个数量级。

2027-2028年：核心受益——高压DCDC砖块电源、SiC功率器件、HVDC配电设备、PCB及铜材。800V HVDC从头部CSP的试点项目走向规模部署，设备采购进入第一波放量期。这一阶段是“谁有产能谁赢”的供给驱动行情。

2028-2030年：核心受益——VPD电源模块、多相DrMOS、高频MLCC、高频电感、液冷散热。GPU功耗继续攀升，板上供电电压从12V向6V过渡，VPD从旗舰GPU向全系列渗透。液冷从机柜级下沉到模块级，散热产业链的价值量被重新定价。

2030年+：核心受益——先进封装、硅基无源器件、微流体冷却、芯片级IVR。供电功能深度嵌入芯片封装——这可能是对传统分立电源产业链最彻底的一次“创造性破坏”。投资人需要同时关注：谁在受益，以及谁在被碘伏。

最后说几句。过去二十年，所有人都在谈论芯片的摩尔定律——晶体管密度每18到24个月翻一番。但在聚光灯之外，驱动这些晶体管的电力系统也在悄无声息地遵循自己的指数曲线：电压等级逐年攀升，转换效率无限逼近物理极限，功率密度以年化15%到20%的速度膨胀。

从交流到直流，从中低压到800V高压，从机架内的分立电源到芯片内部的集成稳压器——AIDC供电架构的每一次跃迁，本质上都是在释放被电能转换损耗锁死的那部分算力。

对于身处其中的创业公司和投资人，这并非一个关于“电源”的窄众故事。这是一场关乎AI基础设施底座重构的宏大叙事，一张正在徐徐展开的千亿级产业链投资地图——而地图上的路标，正指向高压、直流、高密度、芯片级集成的同一方向。
