java怎么实现一个流程编排框架

流程注册

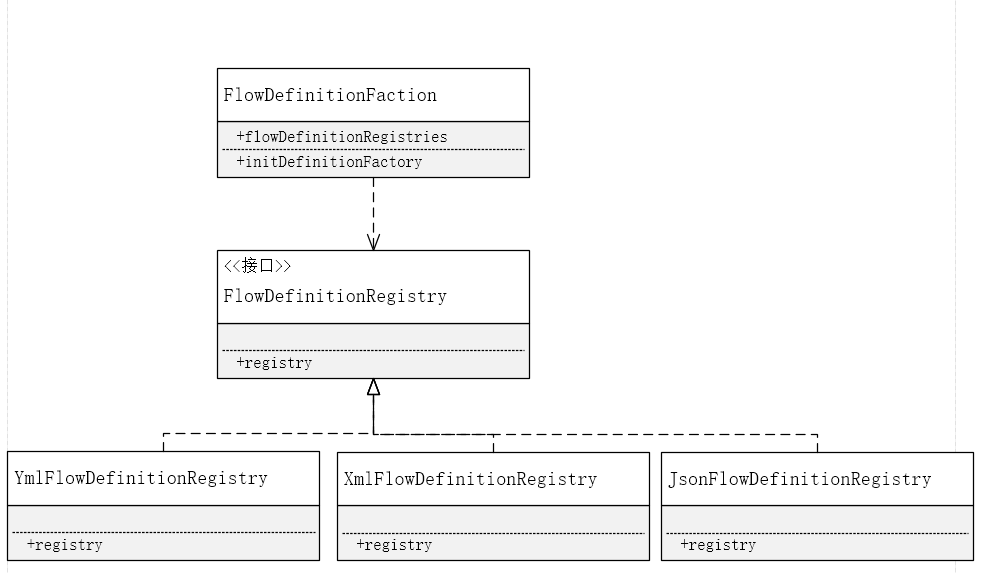

之前有讲到要支持yml、properties、xml、json、接口的形式注册流程模型，为了体现职责单一原则，我们需要把一种格式解析的逻辑独立处理，为了体现对扩展开发，对修改关闭原则，我们先定义一组接口，然后通过工厂模式提供对应的实现逻辑；这里工厂是使用者，通过接口调用具体的实现，实现在这里是提供者，又是一组策略模式。

流程加载

流程加载我们需要知道其他的几个需求功能点：1、提供对外统一访问接口；2、提供执行记录和执行耗时；3、不同流程节点需要定义不同的解析器；4、通过工厂创建解析类型；5、流程节点按照顺序执行。

通过不同的节点类型执行不同的解析方式，显而易见这里需要用工厂模式去做解析类创建，而且需要做到对外扩展开发对修改关闭，新增节点不用动其他代码逻辑，只要在工厂函数里面添加一个节点解析器；同时我们这里定义一个Map集合用于在加载工厂函数的时候就把解析对象创建，而不用每次解析的时候再去创建解析器，减少不必要的内存

代码如下：

public class NodeComponentFactory {

    private final static Map cacheParser = new HashMap<>();

    static {
        cacheParser.put(NodeParserEnum.method.name(),new MethodNodeComponent());
        cacheParser.put(NodeParserEnum.bean.name(),new BeanNodeComponent());
        cacheParser.put(NodeParserEnum.condition.name(),new ConditionNodeComponent());
        cacheParser.put(NodeParserEnum.service.name(),new ServiceNodeComponent());
        cacheParser.put(NodeParserEnum.subflow.name(),new SubFlowNodeComponent());
    }

    public static NodeParser getNodeInstance(String nodeName){
        return cacheParser.get(nodeName);
    }
}

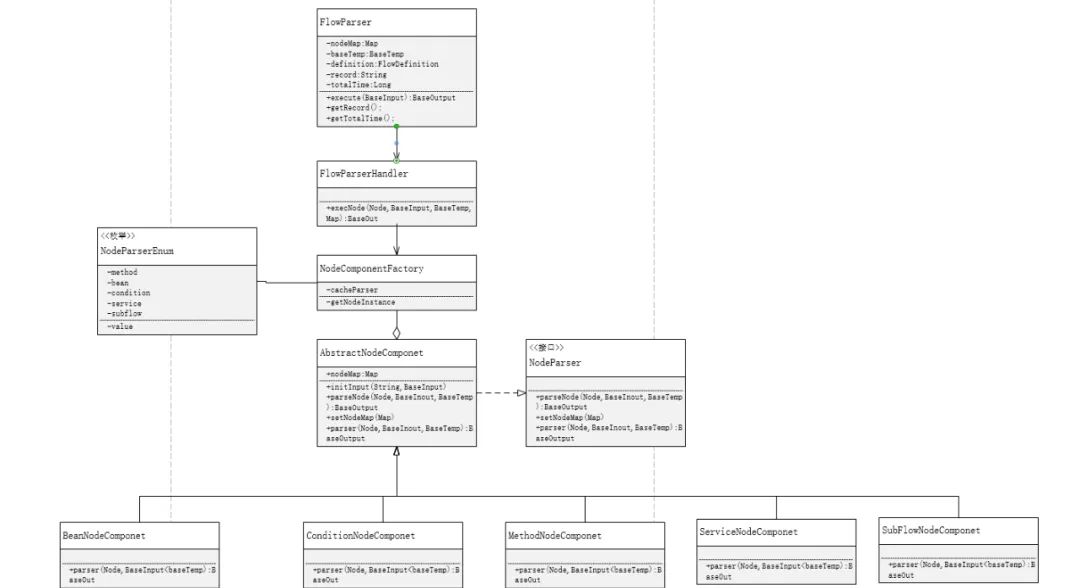

当我们发现每一种节点解析类型都需要去实现parser接口，而且每个节点都有类似的步骤，那我们这里就要考虑用抽象工厂，也符合一个依赖倒置的的设计原则，上层模块通过依赖接口访问，下次模块继承抽象类，同时也用到了策略模式做接口调用；在实现的逻辑过程我们会发现很多步骤是重复的，比如初始化入参、执行记录，所有我们把重复的内容放到抽象类，通过模板模式的方式，让流程节点只关注解析层面；

public abstract class AbstractNodeComponent implements NodeParser{

    public Map nodeMap;


    /**
     * 初始化参数
     * @param inputUrl
     * @param baseInput
     * @return
     */
    public BaseInput initInput(String inputUrl, BaseInput baseInput){
        BaseInput baseInputTarget = ClassUtil.newInstance(inputUrl, BaseInput.class);
        BeanUtils.copyProperties(baseInput,baseInputTarget);
        return baseInputTarget;
    }


    /**
     * 解析节点信息
     * @param node 节点信息
     * @param baseInput 请求参数
     * @param baseTemp 临时上下文
     * @return
     */
    public BaseOutput parserNode(Node node, BaseInput baseInput, BaseTemp baseTemp){
        baseTemp.setFlowRecord(baseTemp.getFlowRecord().append(FlowConstants.NODEKEY+FlowConstants.NODE+FlowConstants.COLON+node.getId()));
        BaseOutput baseOutput = parser(node, baseInput, baseTemp);
        return baseOutput;
    };

    @Override
    public void setNodeMap(Map nodeMap) {
        this.nodeMap = nodeMap;
    }

    @Override
    public abstract BaseOutput parser(Node node, BaseInput baseInput, BaseTemp baseTemp);

}

流程加载顺序

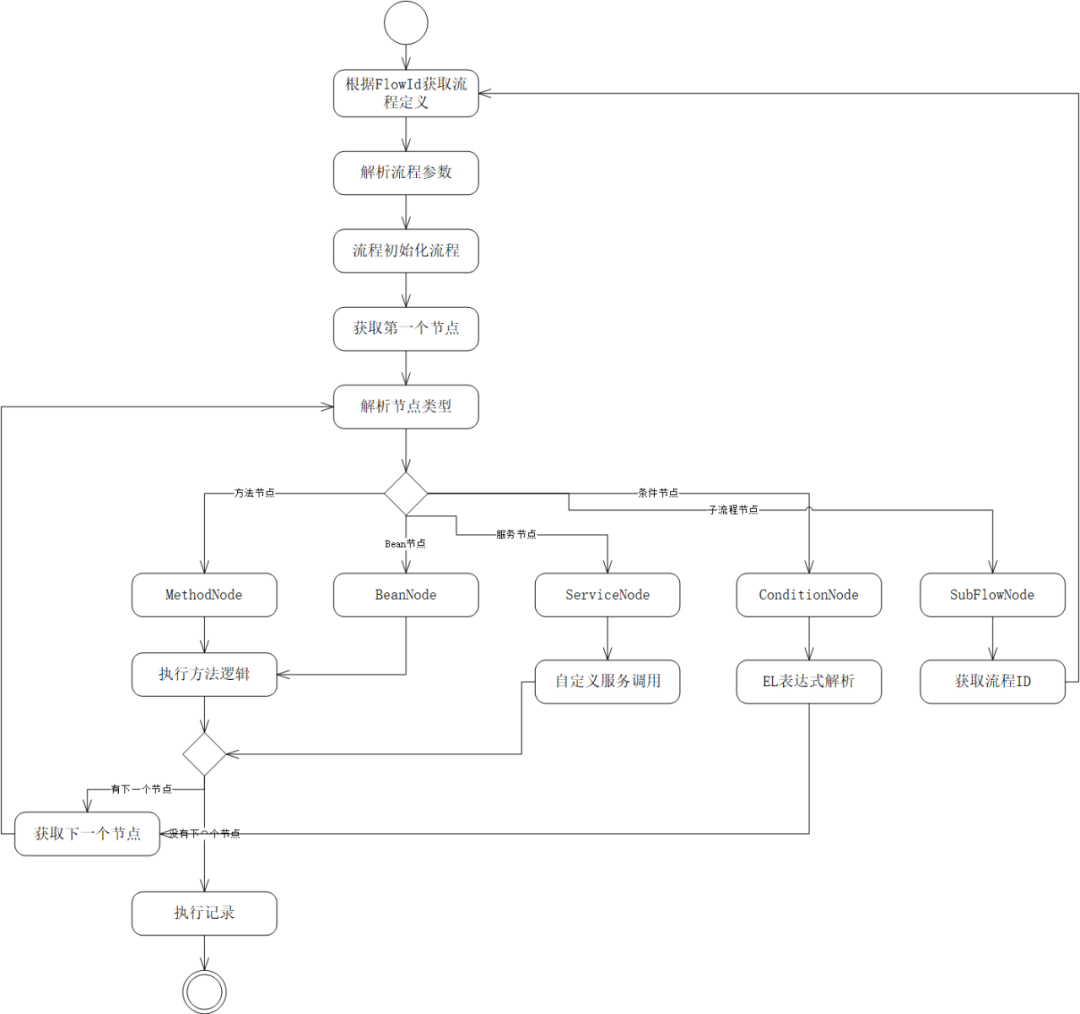

流程执行我们需要把组件分的很细，最好是独立实现一个功能的类划分成一个组件，体现职责单一原则，也只要把执行功能划分的很细，才能在流程执行的各个流程中灵活组合；在下面流程图中可以看到几个组件，第一个是流程统一执行的入口，这里会有两个地方会用到，第一个就是给外部调用的接口，第二个是子流程执行的入口；第二个组件是节点统一加载管理组件也就是上文提到的工厂类；第三个就是每个组件自己的解析器，用于实现不同类型节点的操作；在设计的过程中一定知道 流程 、管理、节点之间的边界，减少耦合，只有这样不同的组件才能灵活组成。
