3DMax材质贴图怎么平铺

在3ds Max中让材质贴图在模型表面重复铺开，关键在于调整位图节点的【Coordinates】卷展栏，而不是仅仅改变材质球预览的格子数量。正确的平铺设置能确保视口显示与最终渲染一致，避免因坐标混乱导致的纹理拉伸或密度异常。下面以Windows版3ds Max 2022为例，使用一张无缝方砖贴图，在正方形平面上制作出标准的4×4重复效果。

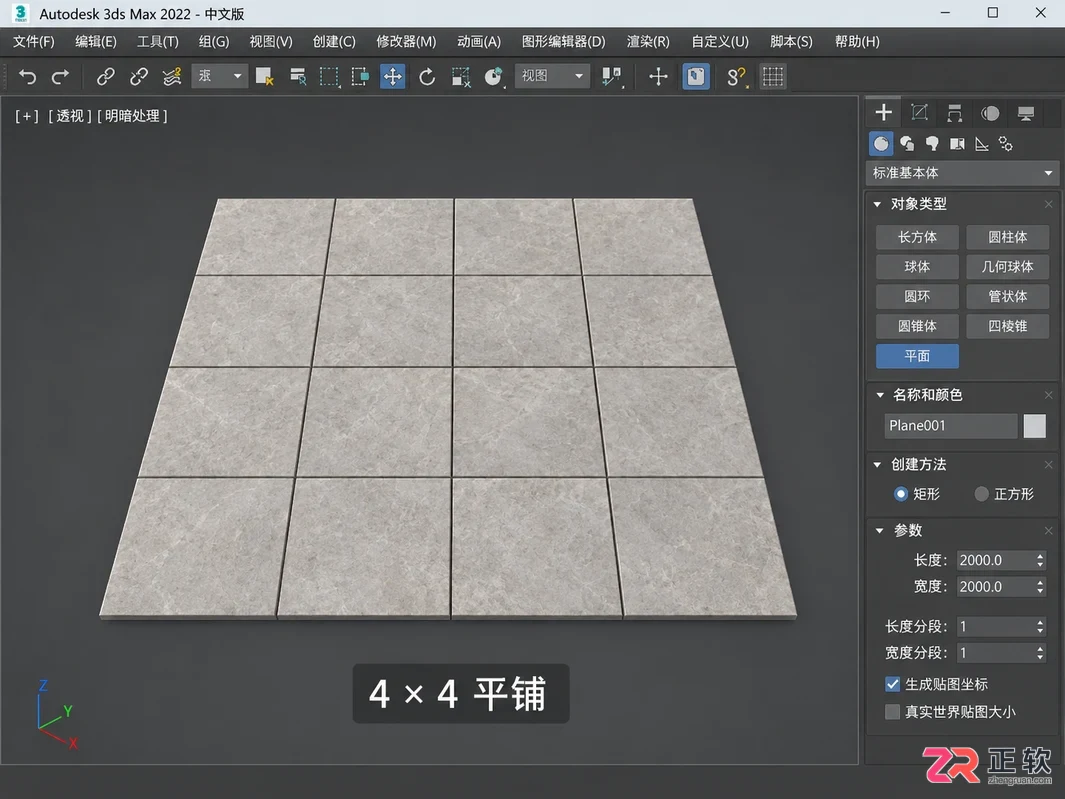

3ds Max视口中显示4x4平铺效果的方砖平面

准备一张自己有权使用的方形无缝贴图，并创建一个简单的练习场景。本例使用标准的Bitmap位图节点配合Physical Material物理材质，不依赖Autodesk Bitmap或特定渲染器的专属节点，以确保坐标规则的通用性。

1. 创建正方形平面并赋予材质

首先在场景中创建一个Plane（平面），将其长度和宽度设置为相同数值，例如400×400厘米，以匹配方形贴图的纵横比。选中平面，添加【UVW Map】修改器，映射类型选择【Planar】（平面），并确保贴图通道为1。这一步建立了基础的映射框架，使后续坐标调整有明确的参考基准。

按M键打开材质编辑器，创建一个Physical Material。新建一个Bitmap节点，载入准备好的方砖贴图，并将其连接到材质的Base Color（基础颜色）端口。将材质赋予平面，并在材质编辑器中点击【Show Shaded Material in Viewport】（在视口中显示明暗处理材质），确认平面上能看到贴图图像，而不仅仅是纯色。

如果平面不是正方形或贴图本身长宽比不一致，直接平铺会导致单元变形。本例先保证几何比例与源图比例协调，再专注于平铺数量的控制。

2. 统一普通UV坐标方式

选中连接到底色的Bitmap节点，展开【Coordinates】（坐标）卷展栏。在贴图坐标来源中，选择【Texture】（纹理）并勾选【Explicit Map Channel】（显式贴图通道），将通道号设为1，这与之前UVW Map修改器中的设置保持一致。

关键步骤是关闭Bitmap节点中的【Use Real-World Scale】（使用真实世界比例），同时检查UVW Map修改器，确保其【Real-World Map Size】（真实世界贴图大小）也处于关闭状态。本次操作完全基于UV空间的重复次数，避免真实尺寸与UV倍数混用造成计算冲突。

保持UVW Map修改器中的U、V平铺值为默认的1。我们只在Bitmap节点的坐标系统中修改重复次数，这样逻辑清晰，排查问题时也能快速定位是哪个环节改变了密度。

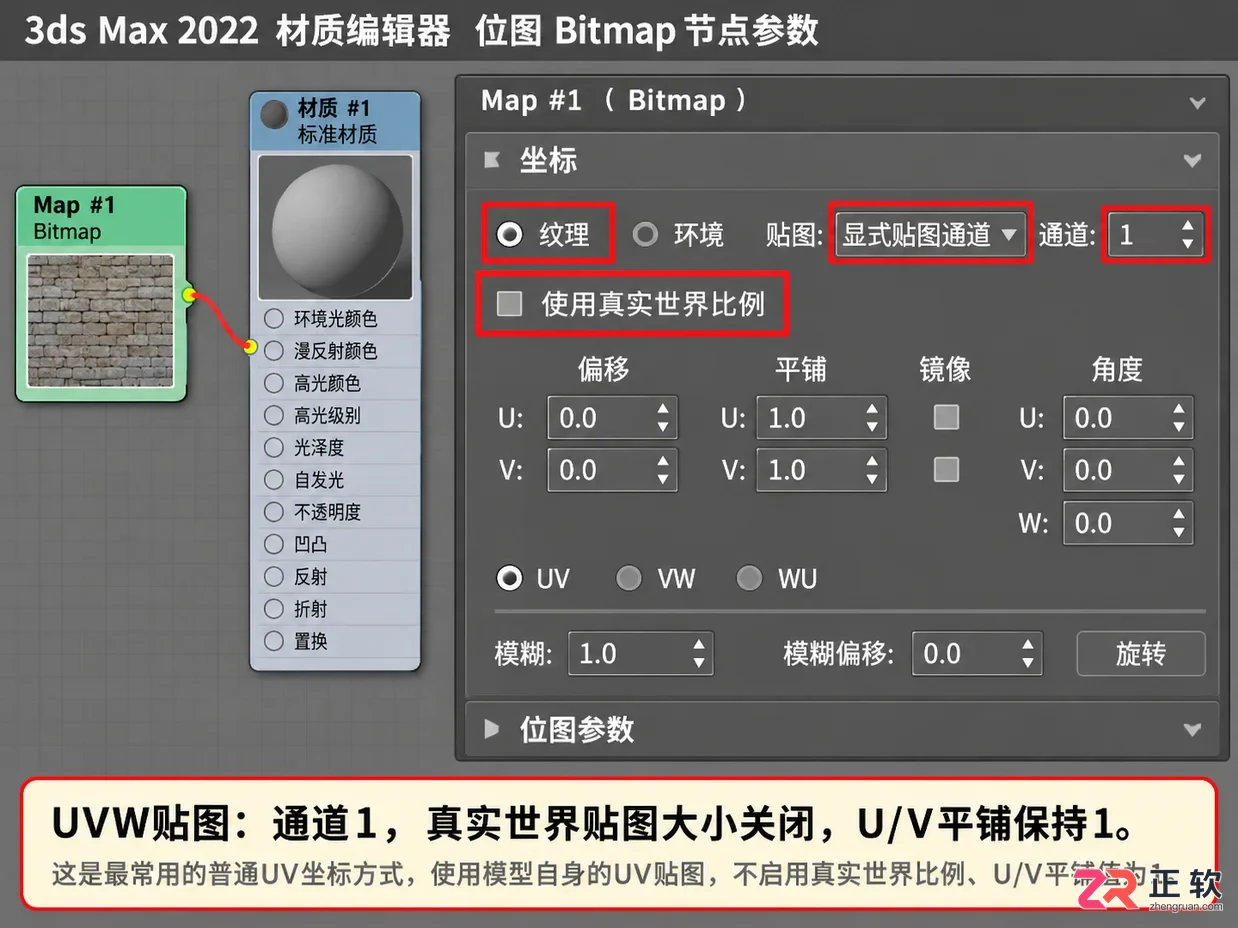

2. 统一普通UV坐标方式

3. 开启Tile，将U与V设为4

回到Bitmap节点的【Coordinates】卷展栏，找到【Tiling】（平铺）区域。确保U和V方向的【Tile】（平铺）选项已开启，同时关闭这两个方向的【Mirror】（镜像）。

将U Tiling和V Tiling的数值均修改为4。在当前的标准映射范围内，这意味着源贴图将在水平方向重复4次，垂直方向重复4次。需要注意的是，这里的“4次”是指整张源图片的重复次数。如果源图片内部已经包含了多块砖的图案，那么最终画面中的砖块总数会是源图内部砖块数乘以4，而非简单的4块砖。

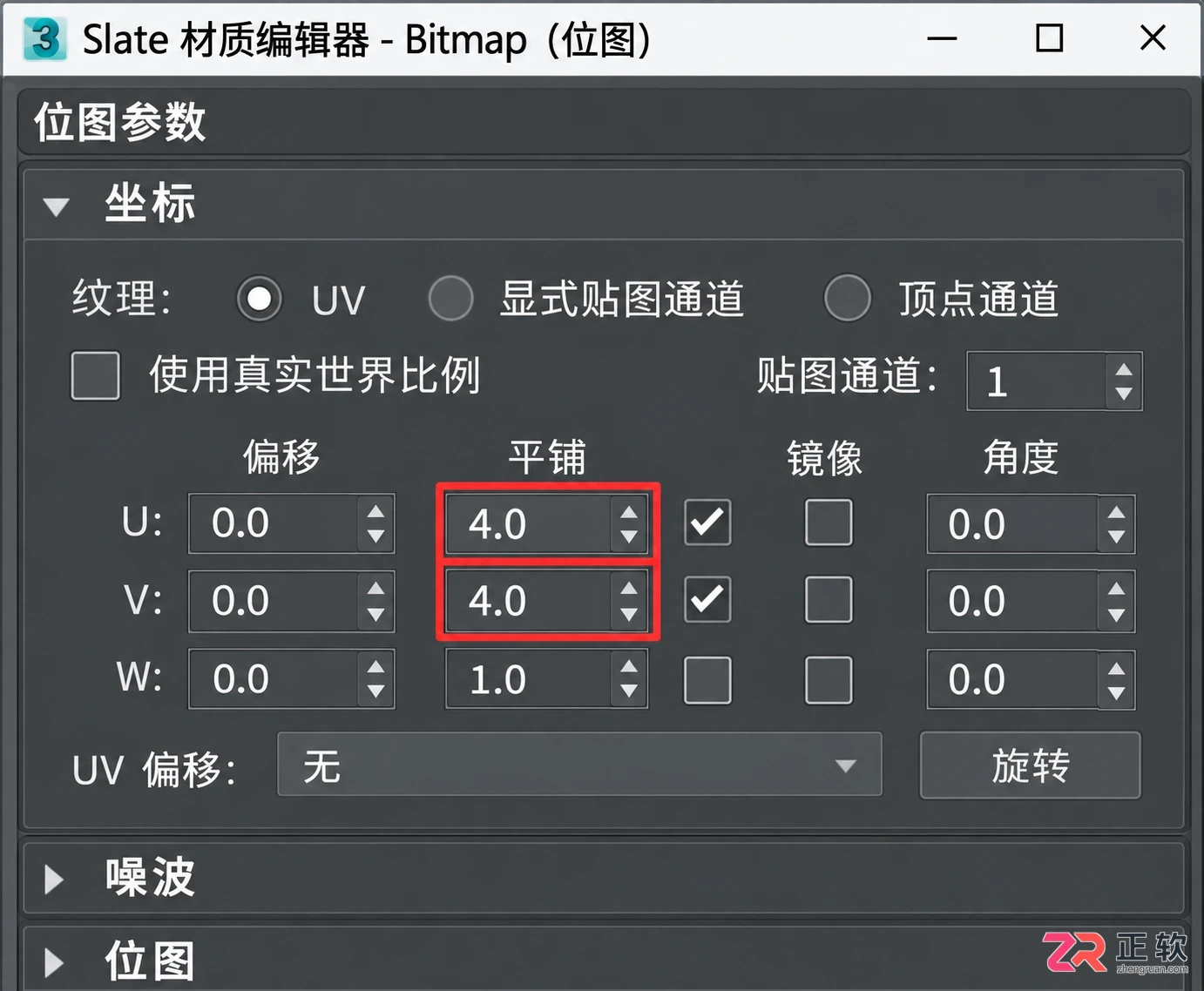

Bitmap节点Coordinates卷展栏设置U/V Tiling为4

当数值增大时，每份源图在固定平面上所占的面积变小，纹理显得更密集；数值小于1时，则只映射源图的一部分，纹理显得更大。不要为了追求“纹理更大”而错误地增大Tiling值，应根据视觉需求反向调整。

4. 在物体上确认，而不是只看材质球

完成设置后，回到视图窗口观察平面上的实际效果。材质编辑器样本窗中的平铺选项仅用于预览，不会自动同步修改位图坐标中的Tiling值，因此必须以对象在视口中的表现为准。

如果视口中仍然只显示一份完整的贴图，请检查以下几点：当前接入Base Color的是否确实是刚才修改了参数的Bitmap节点；【Tile】选项是否被误关闭；以及平面是否确实应用了该材质。不要为了测试效果而随意更改场景中其他无关的材质节点。

此外，普通的平铺方式只是机械地重复图像，无法自动消除源图边缘的色差。如果每隔固定距离出现一条明显的接缝，应首先检查原始贴图是否真正实现了无缝衔接，而不是试图通过提高重复次数来掩盖接缝。

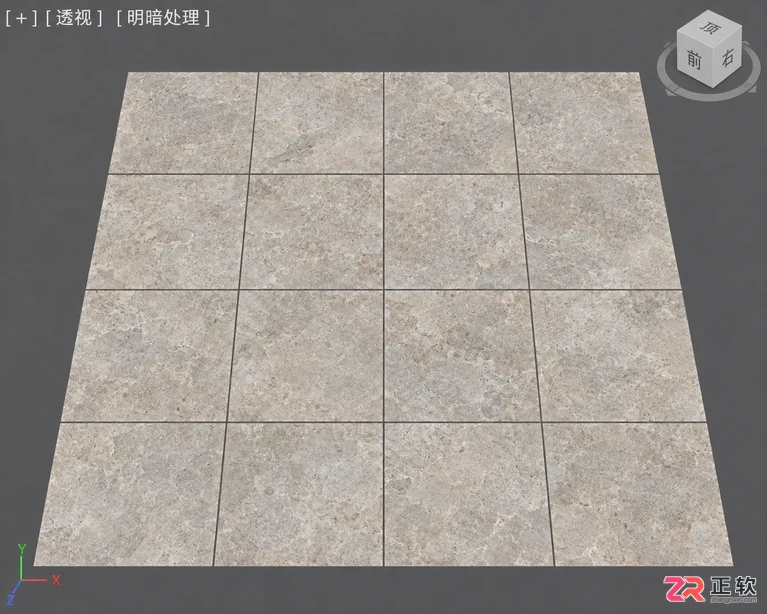

视口中检查贴图接缝与重复效果

5. 用同一例子比较镜像与方向变化

如果需要特殊的拼接效果，可以尝试将某个方向的【Tile】改为【Mirror】。开启镜像后，相邻的重复单元会进行翻转拼接，这会改变图案的方向及计数逻辑。对于包含文字、编号或有明确方向性的纹理，镜像会导致内容颠倒，因此普通方砖平铺建议保持默认的Tile模式。

若发现纹理方向不正，可以通过调整【Angle】（角度）参数或旋转UVW Map修改器中的Gizmo来校正。同时，如果只修改U或V其中一个方向的Tiling值，会改变横纵纹理的比例，除非目标是制作长条状图案，否则应保持U、V数值同步变化。

如果材质还使用了Bump（凹凸）或Roughness（粗糙度）等配套纹理，这些节点也需要设置相同的坐标参数和密度。例如，颜色贴图重复4次而凹凸贴图只重复1次，会导致表面细节与颜色对位不准，破坏真实感。

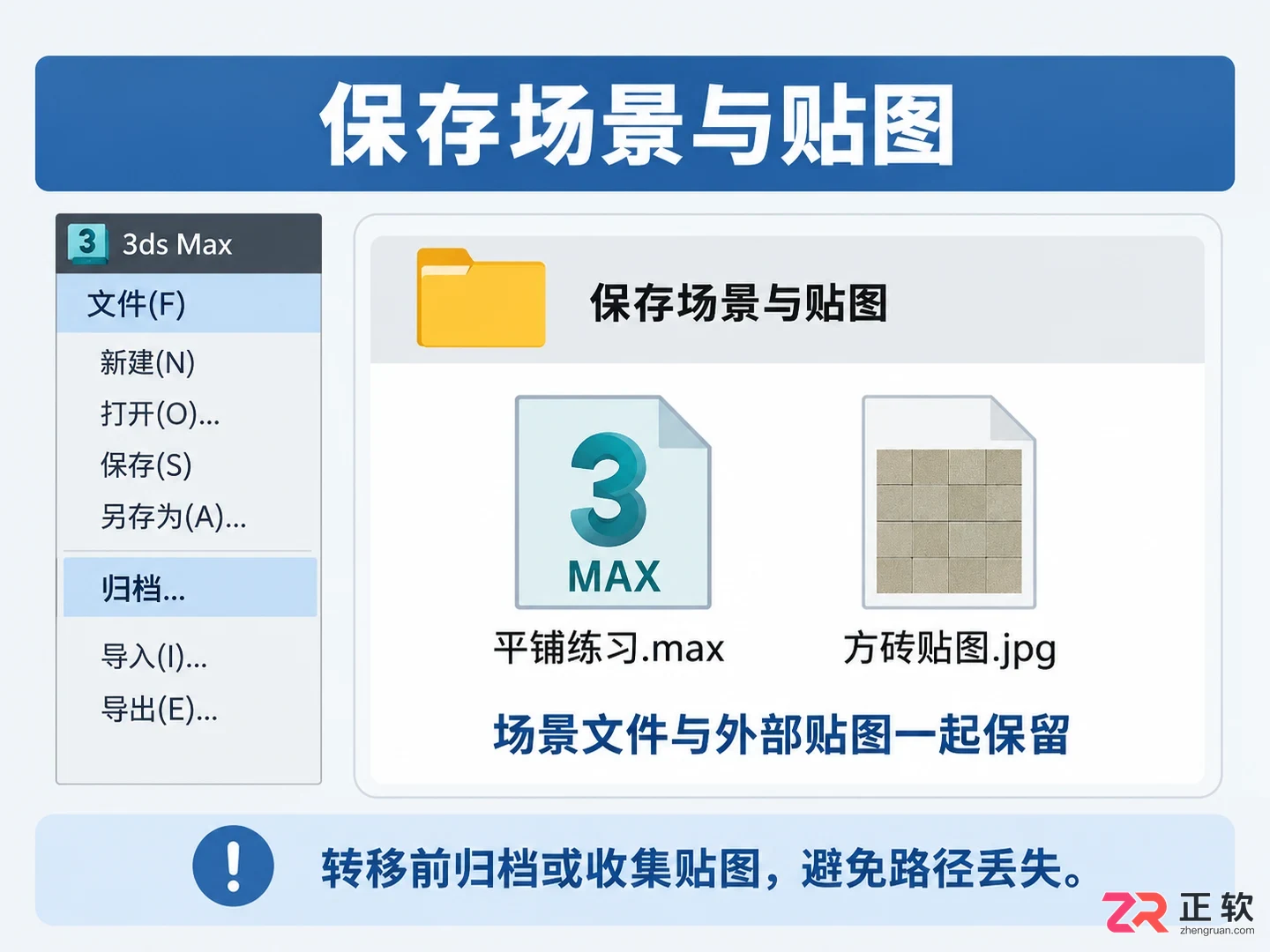

6. 保存坐标设置与贴图素材

确认平面上的贴图重复数量符合预期，且单元没有意外拉伸或错位后，保存.max场景文件。由于使用了外部Bitmap贴图，转移文件时务必使用【Archive】（归档）功能或手动收集贴图，防止路径丢失导致贴图失效。

后续若需调整纹理密度，只需回到该Bitmap节点的【Coordinates】卷展栏修改U、V Tiling值即可。如果需要按照真实的砖块尺寸进行铺设，则应启用“真实世界比例”方案，并确保物体尺寸与贴图两端设置一致，避免将两套不同的坐标逻辑混合使用。
