3dmax沙发材质贴图怎么做

给沙发做布料贴图，核心不在于简单地将一张布纹图片塞进材质球，而在于让颜色、纹理尺寸和表面反光彼此协调。如果纹理过大显得虚假，反光太强像塑料，或者接缝处拉伸严重，都会破坏真实感。下面以Windows版3ds Max 2022为例，使用标准的Physical Material工作流，将一个独立的沙发坐垫对象制作成灰色哑光布料效果。本教程不依赖V-Ray或Corona等第三方渲染器专属参数，确保基础逻辑通用。

准备一份尺寸比例正常的沙发模型，以及一张无缝拼接的布料颜色贴图。如果有对应的灰度凹凸贴图（Bump Map）也一并准备好。注意不要直接使用包含整张沙发照片的图片作为平铺纹理，也不要将彩色的法线图错误地连接到普通灰度凹凸通道。

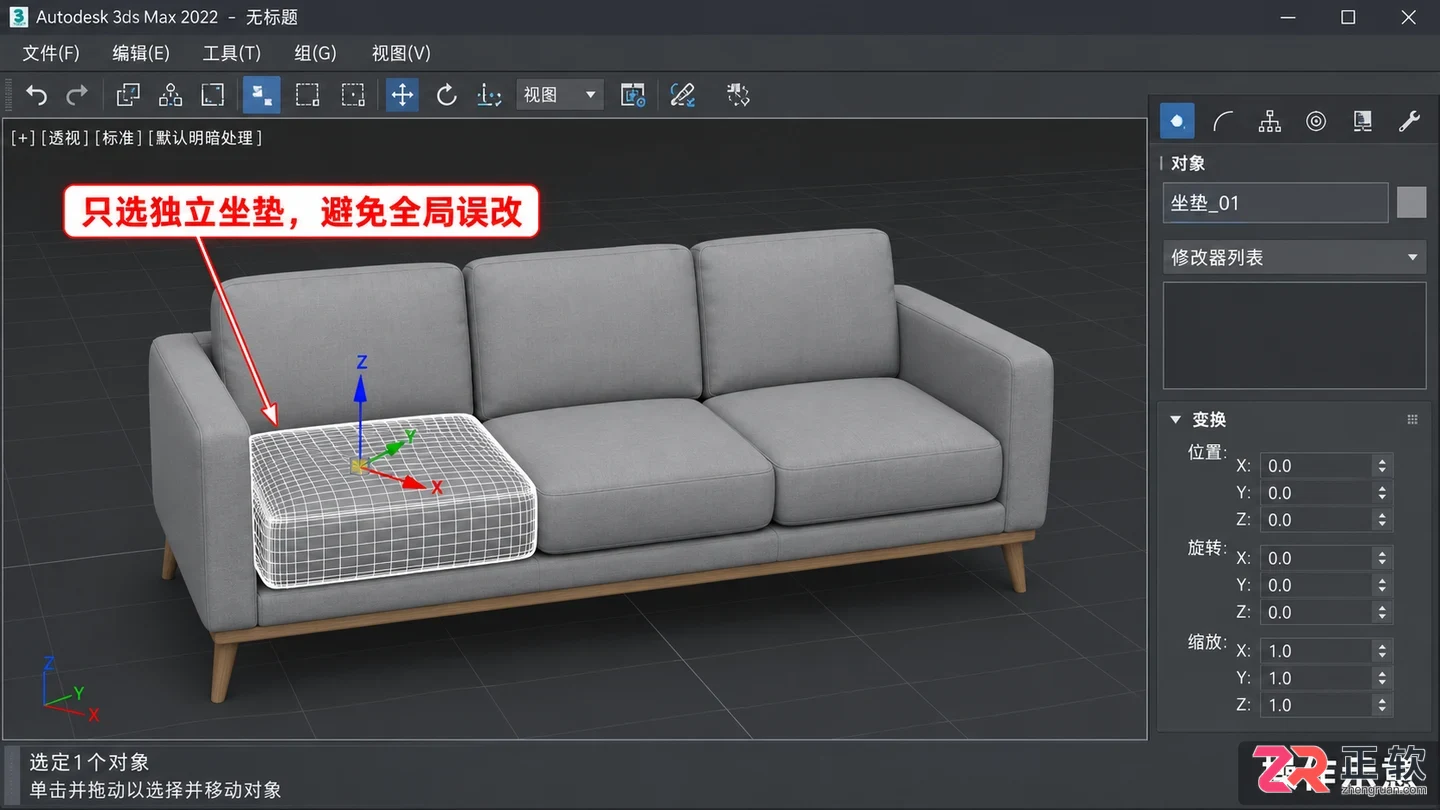

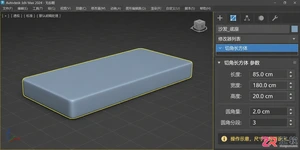

选中独立的坐垫对象，避免对整套沙发进行全局修改

1. 选中独立坐垫，避免全局误改

打开场景文件，首先选中单独的坐垫对象。在实际项目中，沙发的坐垫、靠背和扶手通常是独立的对象，这样便于分别控制纹理的方向和密度。不要把木质腿脚与布面强行赋予同一种材质，以免后续调整困难。

如果模型已经通过材质ID区分了不同部位，建议保留原有的多维子对象结构，不要直接覆盖整个材质。在练习阶段，可以复制一个坐垫单独进行调整，确认效果满意后，再将材质应用到其他相同的布面部件上。

务必检查模型的物理尺寸是否合理。布纹的真实感很大程度上取决于纹理大小与物体实际尺寸的比例关系。如果模型被随意缩放导致尺寸未知，将无法准确判断纹理是否真实。

2. 创建Physical Material并接入颜色贴图

按下M键打开材质编辑器，切换到Slate节点视图。创建一个【Physical Material】物理材质，将其重命名为“灰布-坐垫”。接着创建一个普通的【Bitmap】位图节点，载入准备好的无缝布料颜色贴图。

将Bitmap节点的输出端口连接到Physical Material材质的Base Color（基础颜色）输入端口。这里使用的是标准Bitmap节点，而非带有固定真实世界映射规则的Autodesk Bitmap，两者在坐标控制上有所不同，初学者建议先统一使用普通Bitmap以便手动控制。

将制作好的材质拖拽赋值给当前选中的坐垫对象，并在视口中开启“显示明暗处理材质”或“显示贴图”，确认图像已正确显示在对象表面。如果视口中仍显示为纯色，请检查对象是否选中正确、Bitmap路径是否有效以及视口贴图显示开关是否开启，此时不要急于通过增加凹凸来寻找纹理。

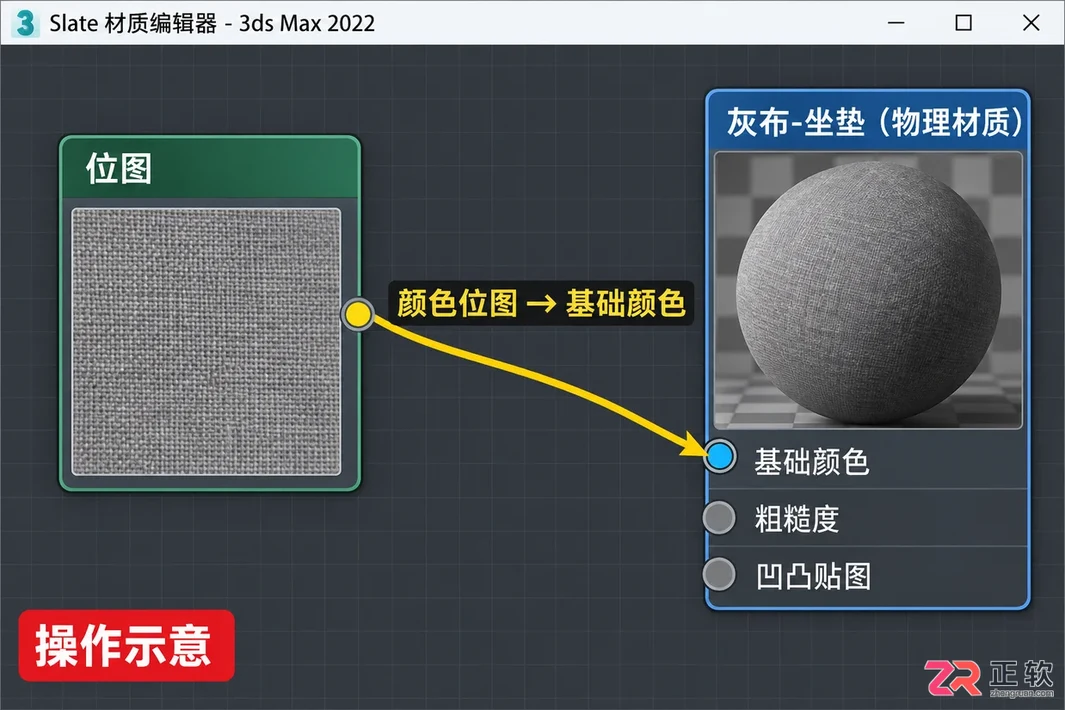

创建Physical Material并将Bitmap位图连接到Base Color

3. 使用UVW Map控制布纹方向与尺度

为了让布纹以合适的密度包裹坐垫，需要添加【UVW Map】修改器。在修改器列表中选择UVW Map，映射类型先选择【Box】（长方体），映射通道保持默认的1。同时，在之前创建的Bitmap节点的Coordinates（坐标）卷展栏中，确保U/V/W Tiling下方的Map Channel（贴图通道）也为1，保证贴图与修改器读取同一套坐标数据。

本例采用常规平铺方式：关闭UVW Map修改器中的“Real-World Map Size”（真实世界贴图大小），同时也关闭Bitmap节点中的“Use Real-World Scale”（使用真实世界比例）。保持两端设置一致，避免一边按真实尺寸计算，另一边按UV重复次数计算，导致数值混乱。

点击UVW Map下的“Fit”按钮，让映射框自动适应坐垫的大小。然后在Bitmap的Coordinates中，逐步增加U和V方向的Tiling（平铺）数值。观察视口中的变化，直到布纹从大块模糊的图案变成细密清晰的织物纹理。具体的重复次数没有固定标准，需根据坐垫的实际尺寸和素材本身的纹理密度灵活调整。

如果需要调整纹理走向，可以进入UVW Map的Gizmo子层级，旋转黄色的映射框，使纹理顺着布料的裁剪方向排列。Box投影适合快速建立基础效果，但在弧面、转角和缝边处可能会出现拉伸或接缝。对于重要近景，若发现明显瑕疵，可能需要进一步展开UV，而不能仅依赖Box投影解决所有问题。

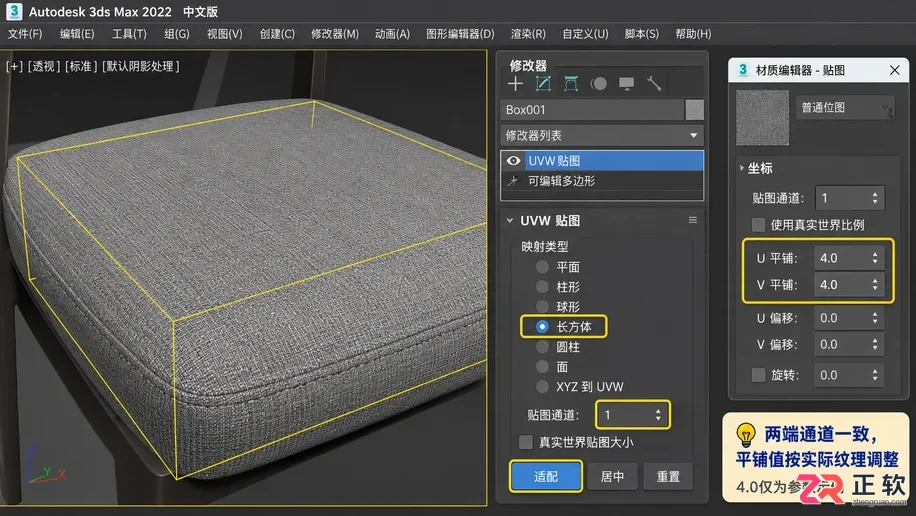

使用UVW Map修改器的Box映射并调整Tiling平铺值

4. 调节哑光质感并添加轻微凹凸

回到Physical Material参数面板，将Metalness（金属度）设为0，Transparency（透明度）保持0，暂不添加清漆层。重点调整Roughness（粗糙度），建议从0.7左右开始尝试。目标是获得较宽、柔和的反光高光，而不是像皮革或塑料那样出现强烈集中的光斑。

粗糙度的数值只是一个起点，最终的视觉效果受场景灯光影响很大。建议先固定场景照明，再微调粗糙度，不要为了压制某个过亮的灯光而将材质的所有反射都关掉，否则布料会显得死板无生气。

如果有配套的灰度凹凸贴图，新建一个Bitmap节点载入该图片，并将其连接到Physical Material的Bump Map（凹凸贴图）输入端口。确保凹凸贴图的坐标设置（通道、平铺值）与颜色贴图完全一致。在连接时，软件通常会自动添加一个Bump节点，保持默认设置即可。

注意按灰度数据读取凹凸图，不要将其当作彩色照片处理。凹凸强度应从很低的值（如5-10）开始逐步增加。凹凸贴图只影响表面的明暗起伏模拟，不会真正改变模型的几何轮廓。如果布纹看起来像深沟或表面像碎石，说明强度过高，应降低数值，而不是通过提高模型细分来掩盖材质设置的问题。

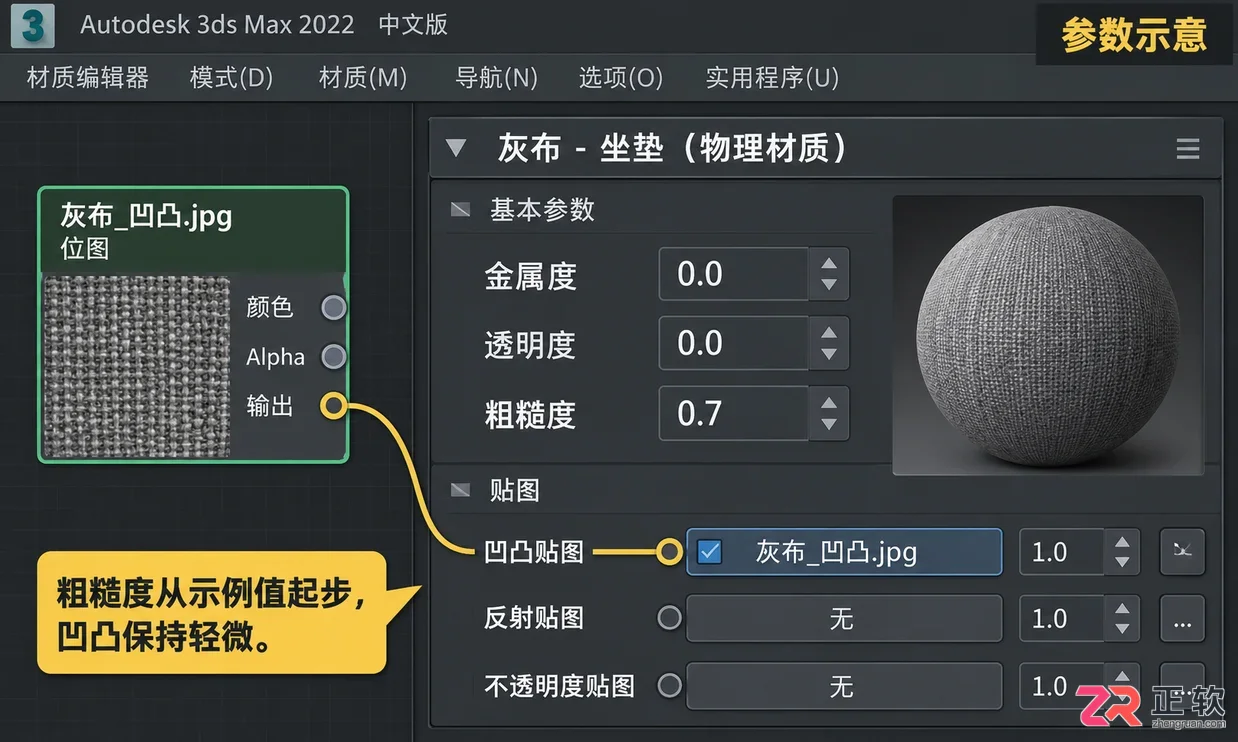

调整Roughness粗糙度并连接Bump凹凸贴图

5. 检查近景细节并应用到其他部件

完成初步设置后，先拉近视角检查坐垫近处的纹理密度，再拉远视角观察整张沙发的整体效果。在近处应能辨认出织物的细微细节，而在整体视角下不应出现抢眼的大格子或高频闪烁的摩尔纹。

特别要检查转角、侧面和接缝处。将材质应用到靠背和扶手时，不能简单地将坐垫的参数原样复制。因为不同部件的尺寸不同，相同的UV平铺数值会导致纹理尺度不一致。需要分别为每个部件调整UVW Map的平铺值，确保所有布面的纹理密度视觉上一致。

如需查看最终的光照反应，请使用支持Physical Material的渲染器（如Arnold或默认扫描线渲染器的物理模式）进行测试渲染。视口预览仅用于定位和初步判断，不能完全代表最终渲染结果。

6. 保存场景与贴图管理

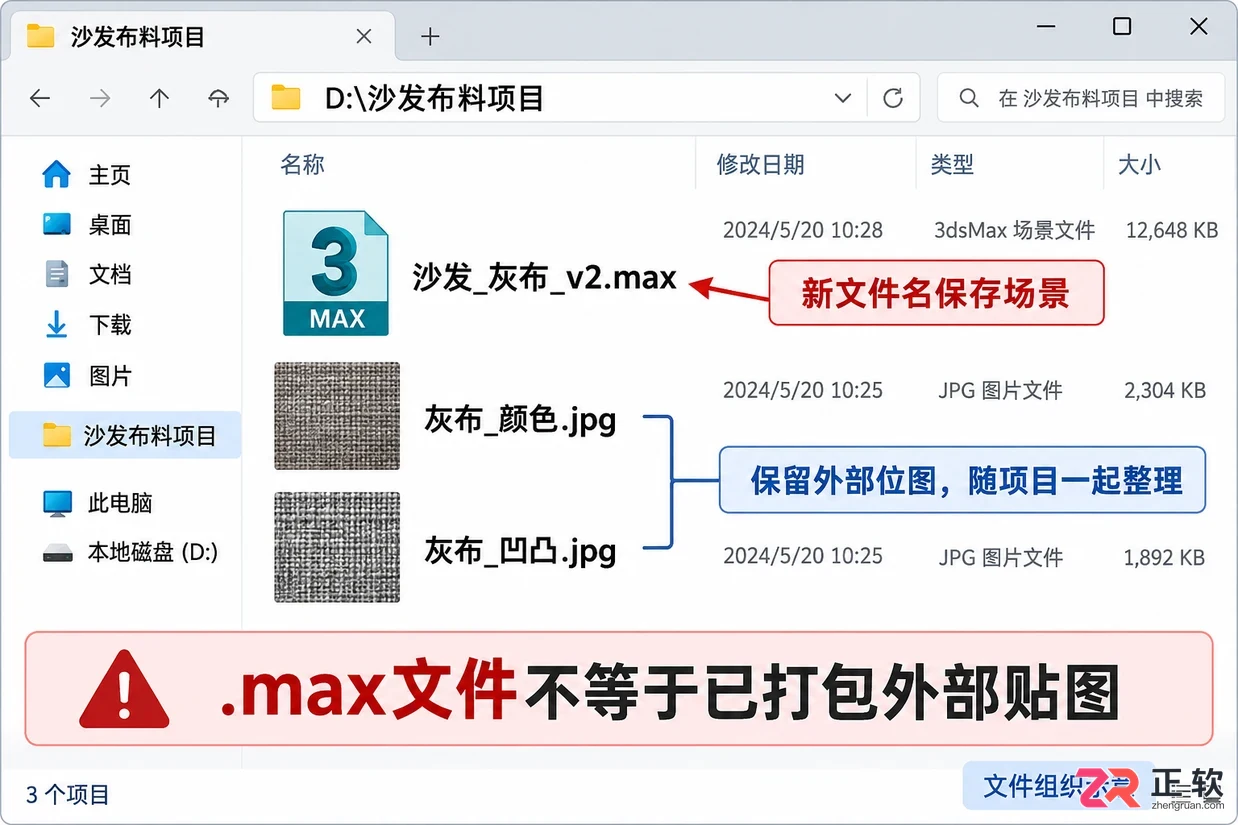

操作完成后，使用新的文件名保存.max场景文件。同时，务必保留颜色贴图和凹凸贴图的原始文件位置。仅保存.max文件并不等于打包了外部位图，如果在其他电脑打开或移动项目文件夹，容易出现贴图丢失。

建议使用3ds Max的“资源收集器”或手动整理素材文件夹，确保所有贴图文件与场景文件在一起。本次完成的不仅是一个布料材质，更是一套可复用的映射关系。未来如果需要更换颜色，只需替换颜色贴图；如果需要调整细节密度，检查UV与平铺值；如果需要改变反光特性，调整粗糙度。将这三个问题分开处理，能让沙发布面材质的控制变得更加轻松高效。
