本文通过分步图解演示3ds Max室内建模的核心操作,涵盖单位设置、CAD导入、墙体构建及基础灯光布局,适合希望提升室内效果图制作效率的设计师参考。

本文目录

    在室内设计工作流中,3ds Max 是生成高质量效果图的核心工具。通过规范的建模步骤,可以确保模型比例准确、布线整洁,为后续的材质赋予和灯光渲染打下坚实基础。本教程将还原一个标准卧室空间的建模过程,重点展示从二维图纸到三维场景的关键转换节点。操作遵循“先整体后局部”的原则,确保每一步设置都能即时反馈在视口中。

    3dmax室内设计建模教程:室内效果图建模步骤图解与视频教学

    最终完成的室内卧室效果图展示

    开始之前,请确认已安装 3ds Max 2020 及以上版本,并准备好对应的 CAD 平面图文件。正确的单位设置是避免后期尺寸错误的第一步,务必在创建对象前完成系统单位校准。

    1. 设置系统单位与导入CAD

    启动软件后,首先检查当前单位设置。点击菜单栏【自定义】>【单位设置】,在弹出的对话框中,将“显示单位比例”和“系统单位设置”均调整为“毫米”。这是室内设计的行业标准,能确保导入的 CAD 图纸与实际尺寸一致。

    接着,点击【文件】>【导入】,选择准备好的 CAD 文件(.dwg 格式)。在导入选项中,勾选“焊接附近顶点”以简化线条,并将“导入单位”确认为毫米。导入后,选中所有 CAD 线条,右键转换为“可编辑样条线”,删除多余的标注文字和填充图案,只保留墙体轴线和中线。

    3dmax室内设计建模教程:室内效果图建模步骤图解与视频教学

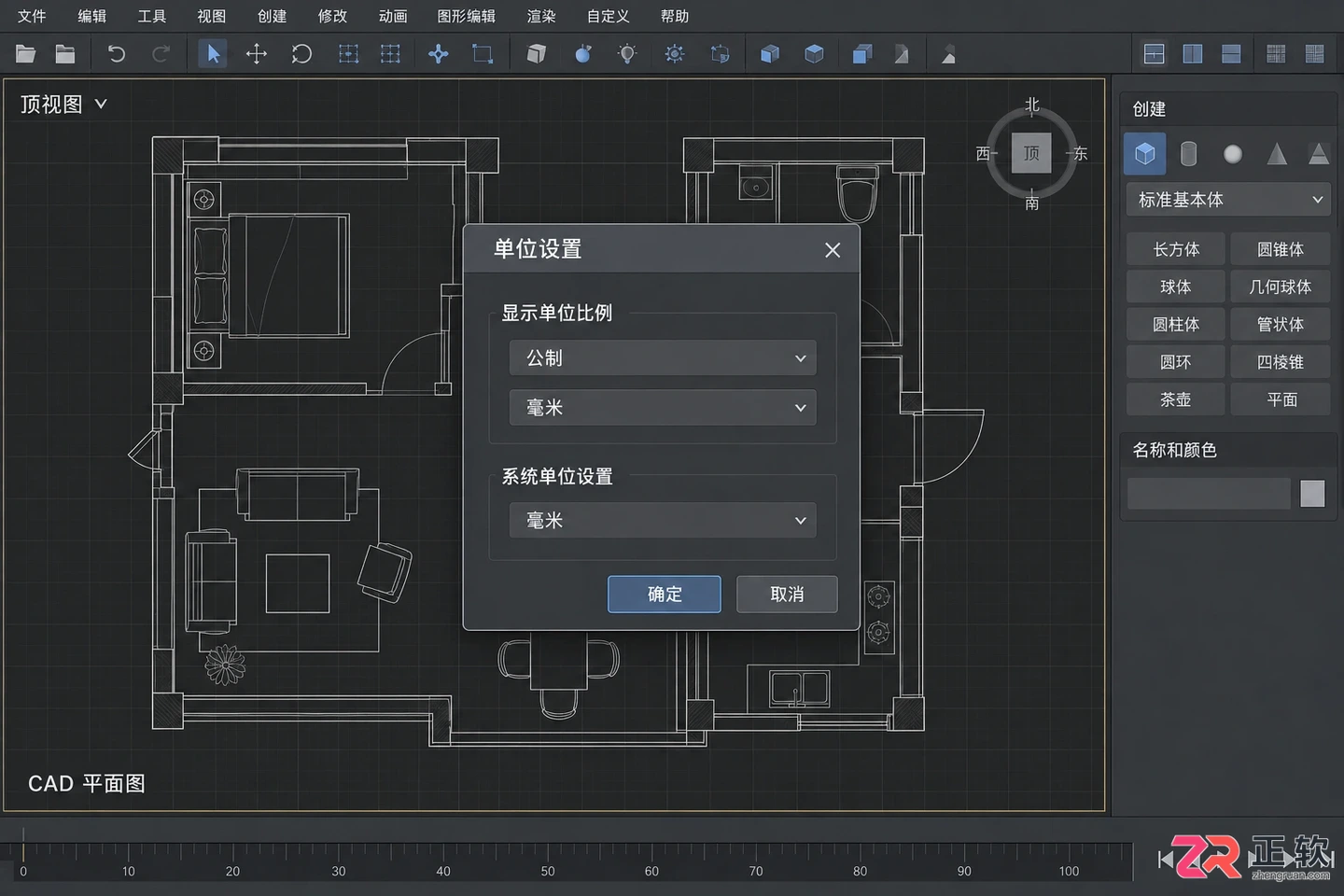

    系统单位设置为毫米并导入CAD底图

    2. 提取墙体轮廓并生成三维结构

    在顶视图(Top View)中,使用【线】工具沿着清理后的 CAD 墙体中线描绘闭合样条线。确保每个转角处节点连接紧密,无重叠线段。选中绘制好的样条线,进入【修改】面板,添加【挤出】修改器。

    在参数卷展栏中,将“数量”设置为 2800mm(常规层高)。此时,二维线条立即变为三维墙体。为了区分内外墙面,可以再添加一个【壳】修改器,设置内部量为 240mm(标准砖墙厚度),这样就能快速生成具有真实厚度的墙体结构,且随时可通过修改样条线调整户型布局。

    3dmax室内设计建模教程:室内效果图建模步骤图解与视频教学

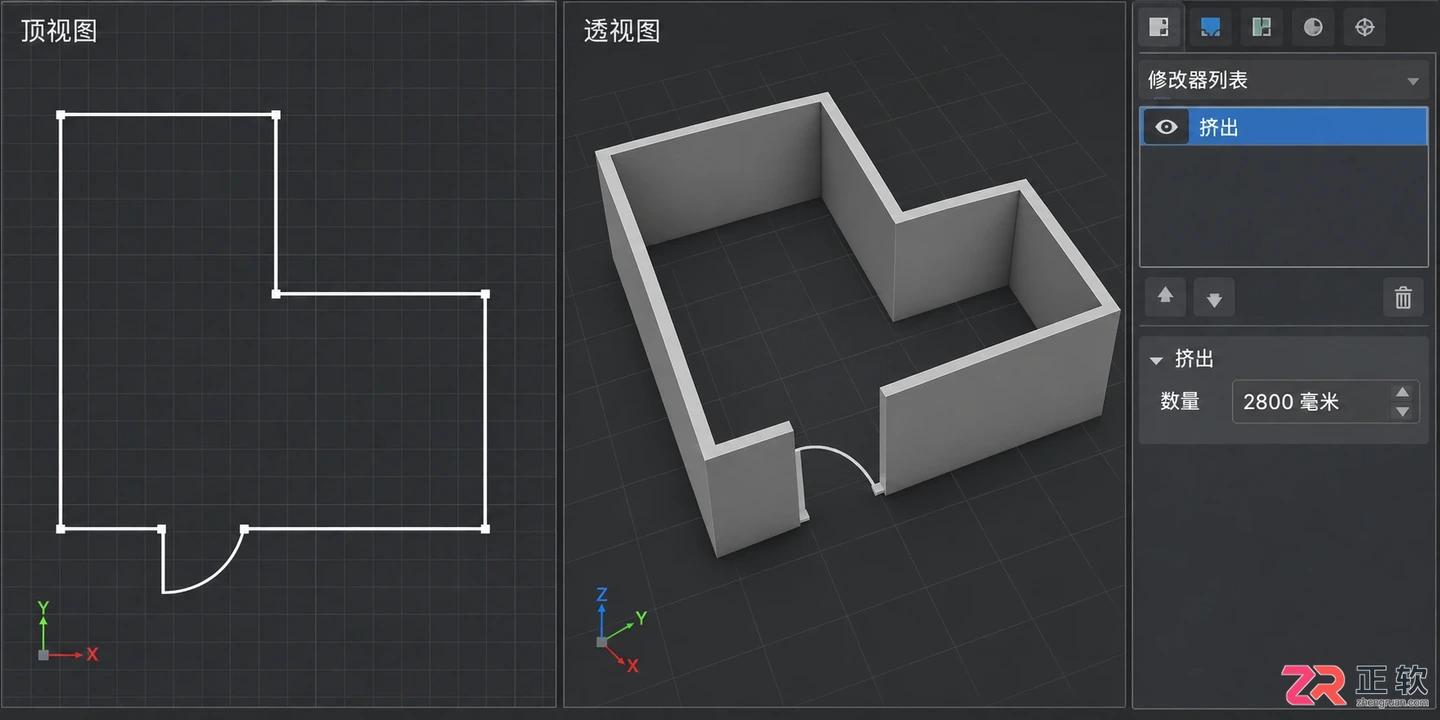

    添加挤出修改器将二维样条线转为三维墙体

    3. 开设门窗洞口

    墙体建成后,需要在指定位置开设门窗。切换到前视图或左视图,使用【长方体】工具创建一个与门洞尺寸一致的辅助物体(例如宽900mm,高2100mm)。将该长方体移动至墙体上的门洞位置。

    选中墙体对象,在【创建】面板中选择【复合对象】>【布尔运算】。点击“拾取操作对象 B”,然后点击刚才创建的长方体。选择“差集(A-B)”模式,墙体上即刻出现准确的门洞。重复此步骤处理窗户洞口,注意窗台高度通常设为 900mm。这种方法是非破坏性的基础变体,若需更精细控制,也可使用【ProBoolean】或手动编辑多边形删面。

    4. 创建地面与天花板

    回到顶视图,使用【平面】工具创建一个覆盖整个房间区域的平面作为地面。将其 Z 轴坐标归零,确保与墙体底部对齐。对于天花板,复制该平面并移动至墙体顶部(Z=2800mm),或者直接使用【封口】命令封闭墙体顶部开口。

    为了使场景更具真实感,可以为地面添加轻微的厚度。选中地面平面,添加【壳】修改器,设置外部量为 100mm,模拟楼板结构。此时,基本的硬装框架已完成,视口中应呈现出清晰的房间空间关系,无穿插或漏缝现象。

    3dmax室内设计建模教程:室内效果图建模步骤图解与视频教学

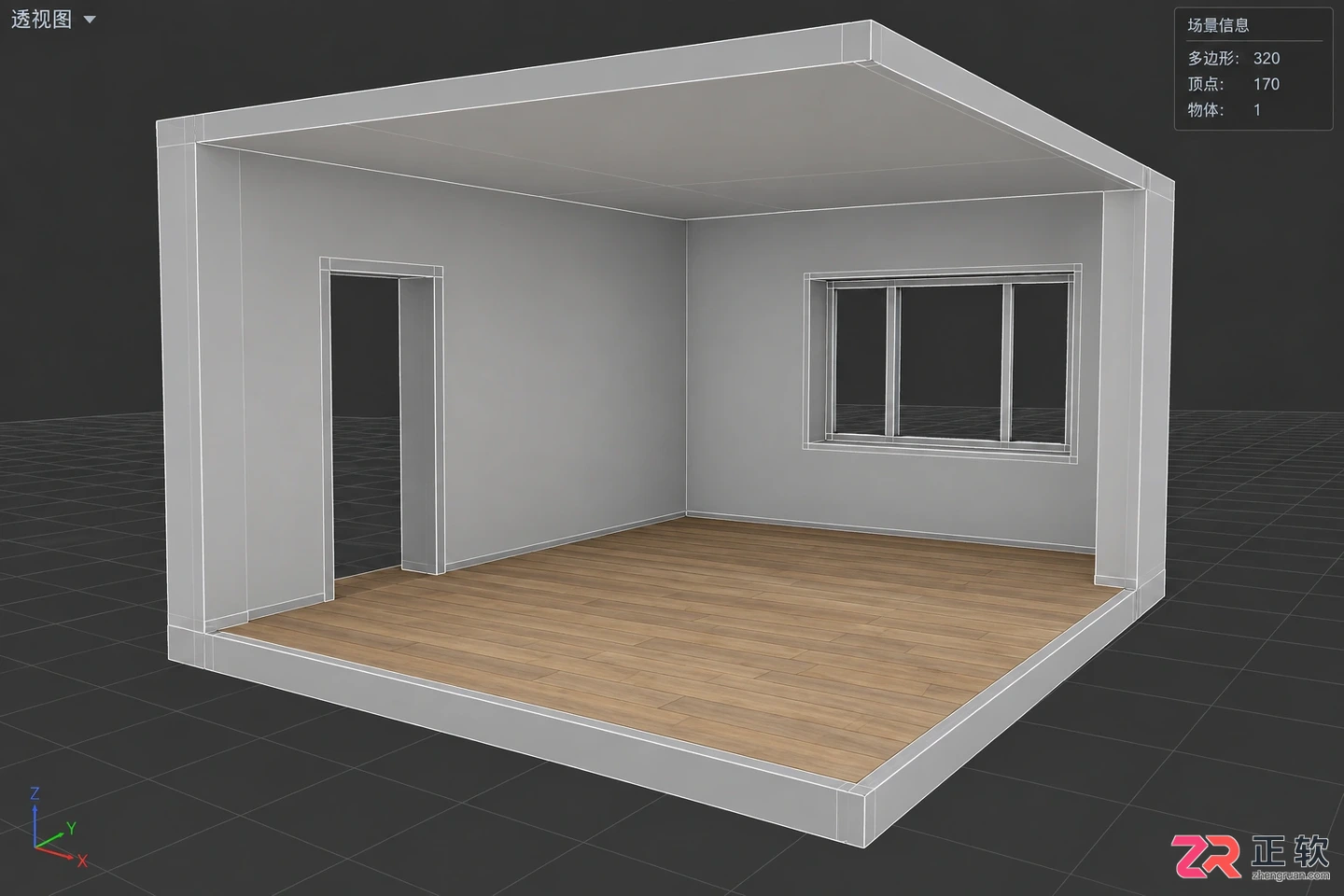

    添加地面平面与封顶后的完整房间框架

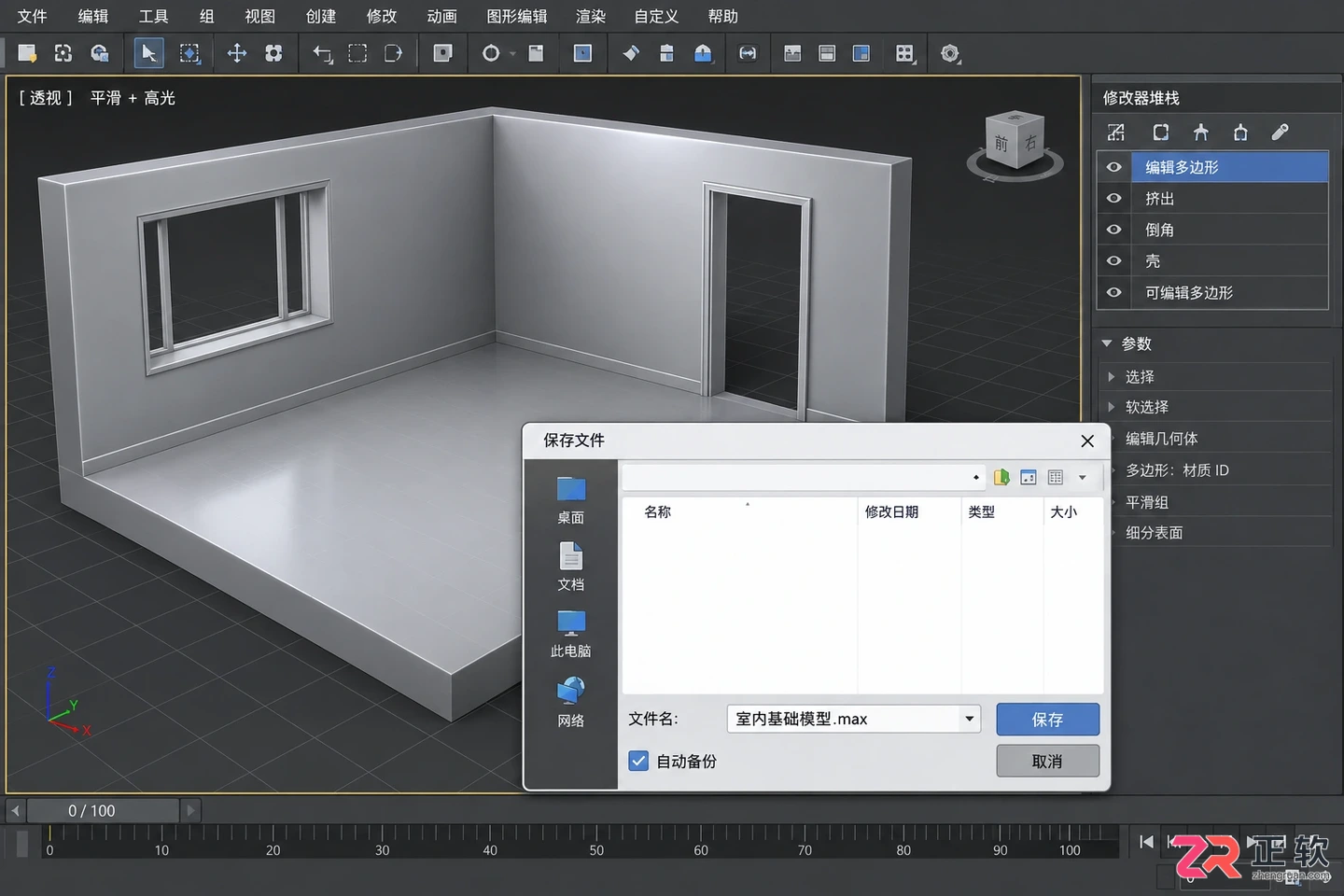

    5. 验证模型完整性与保存

    最后,按 F3 键切换至“平滑+高光”显示模式,检查模型表面是否平整,有无黑斑或法线反转。旋转视口观察墙角交接处,确保布尔运算后没有残留碎面。确认无误后,将文件保存为 .max 格式,建议开启“自动备份”功能以防数据丢失。

    至此,室内基础建模阶段完成。该模型保留了完整的修改器堆栈,后续可随时返回调整墙体位置或洞口大小,无需重新建模。接下来的工作将聚焦于家具摆放、材质贴图及灯光渲染,以最终呈现逼真的室内视觉效果。

    3dmax室内设计建模教程:室内效果图建模步骤图解与视频教学

    5. 验证模型完整性与保存
