拯救手机发热 可能就靠中国科学家发明的新材料了

回顾去年铜价暴涨期间，家电行业曾掀起一场关于“铝代铜”的激烈讨论。当时不少消费者担心，铜被替代后家电质量会不会缩水。

实际上，在工业领域，铜的特性令人又爱又恨——性能确实优异，但价格远高于铝和铁。不过，和空调冰箱里用的普通铜管不同，如今真正卡住整个高端制造业脖子的，是一种薄到只有10微米（约发丝七分之一）、纯度要求99.9%以上的高端铜箔。

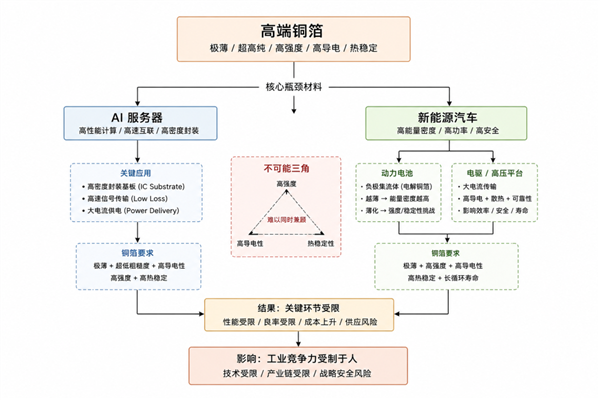

尤其在当下最火的AI服务器和新能源车领域，对高端铜箔的需求简直像个无底洞。

一组数据能说明问题：一台新能源车的用铜量是83公斤，相当于燃油车的3.6倍；英伟达一个NVL72机架里，光NVLink铜缆就要5000根，铜线总长3000米。

既然短期内找不到完全取代的平替材料，那只能拼命升级，死磕铜的性能——让它更强、更薄、更稳。

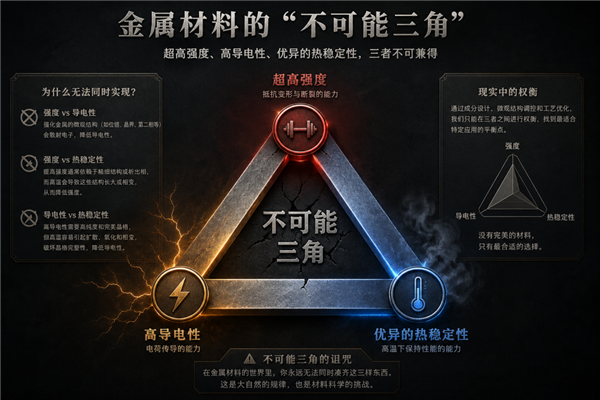

但这事儿说起来容易，做起来难。金属材料界存在一个“不可能三角”的诅咒：超高强度、高导电性、优异的热稳定性，三者往往无法兼得。

想提升铜的强度？那就得把晶粒做小，但晶粒变小后，电子在材料内流动时就像在迷宫里撞墙，导电率会大幅下降。好不容易做出又硬又导电的纳米晶铜，结果它有个致命弱点：在室温下放着放着就会“自退火”，晶粒自己长大，强度当场崩掉。

正因为这个技术死胡同，长期以来，用于AI服务器和高频PCB的高端铜箔市场，几乎被日本的三井金属、古河电工等巨头把持。

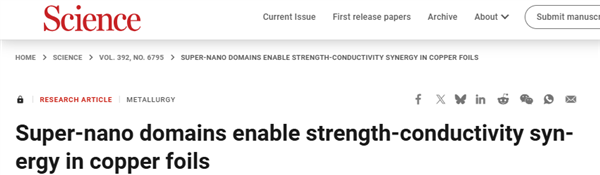

不过，就在最近，中科院金属所卢磊团队在《Science》上发布了一项突破性成果，直接把那个“不可能三角”给打破了。

那么，超级铜箔到底是怎么炼成的？

以往强化铜的传统思路，是往里加一些重金属元素。但这种做法就像在电子高速公路上设路障，很容易损伤导电率。

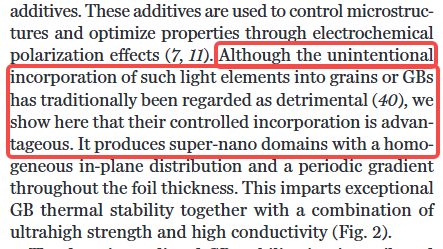

卢磊团队这次采用了一种教科书级的“反向操作”。他们在电解液里加入了特殊的有机添加剂，引入了碳（C）、氧（O）、氯（Cl）这些轻质元素。

要知道，在炼铜行业的老兵们眼中，这些元素都是避之不及的有害杂质，会严重干扰铜的导电性。

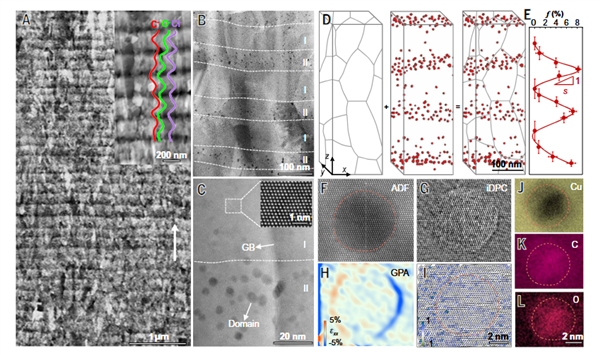

但他们通过电位震荡的催化，将这些原本会捣乱的杂质一一“驯服”，让它们乖乖地在纯铜内部聚集，形成只有3纳米大小的“超纳米畴”。更神奇的是，这些超纳米畴排布极其规整，像布料里的纤维线一样纵横交错。

水平方向上，这些纳米畴像一张极具弹性的网，外力作用时能把压力均匀分散，避免撕裂；垂直方向上，它们又像在承重墙里密密麻麻打满的钢筋，直接把强度拉满。

更精妙的是，这些3纳米的微观结构与纯铜基体形成了一种“半共格界面”。打个比方，这就好比给电子开了一条ETC快速通道，电子经过时几乎不需要减速，导电性自然不受影响。

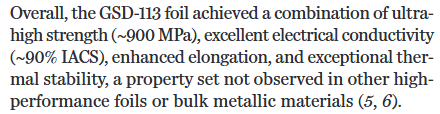

强度稳住了，导电率没掉，热稳定性也顺手解决了。测试数据显示，这款超级铜箔纯度达99.91%，厚度仅10微米，强度飙到了900 MPa（是普通铜箔的2-3倍），导电率依然稳定如常。

前面提到的“铜箔公主病”也被根治了。这种新材料即使在室温下放半年，甚至扔进150℃的高温里烘烤，性能丝毫不减。

如果手机芯片未来用上这种铜箔，或许能更好地控制发热；AI服务器的PCB用上它，铜缆可以做得更薄，高频信号传输更稳定；新能源车锂电池用上它，电池可以做得更薄、更安全，大电流快充时的损耗也更低。

但如果你以为这又是一篇只能活在实验室里的PPT论文，那就错了。

很多新材料一提到量产就歇菜——良率不足、新设备贵得离谱、工艺太复杂等问题层出不穷。但这次的情况可能真的不同：这项技术连铜箔产线都不用换，就能直接上量产。

因为超级铜箔几乎完美兼容现有的直流电沉积产线。国内铜箔厂甚至不用换新设备，只需在原有槽液里换一个配方，微调参数就能用上。

目前，中科院团队已与嘉元科技、诺德股份、铜冠铜箔等国内头部铜箔企业启动技术对接与中试验证，预计1-2年内就能实现规模化量产。

这意味着这项技术的产业化落地，可能不会等太久。

听起来很燃，但很少人知道，这项能立刻下产线的技术，背后是几十年的冷板凳。如果从1997年算起，卢磊团队已经在一块纯铜上死磕了近三十年。

这期间，当外界都在追风口、赶热点的时候，他们却花上半辈子时间，把一种最普通的金属研究到了极致。然后，在某一天，这种最普通的金属变成了卡住整个高端电子产业咽喉的关键材料。

看多了互联网大厂发布各种花里胡哨的APP和大模型，再回看中国科研团队在最底层基础材料领域硬生生撕开一道口子，确实令人振奋。科技树这玩意儿，根扎得有多深，叶子才能长多远。
