超快激光：封装材料革命的“手术刀”

AI芯片的个头越来越夸张了，这在半导体界已经不是什么新鲜事。不过，芯片变大，麻烦的可不只是设计和功耗，一个更容易被忽视的环节——封装材料和相关加工设备，正被结结实实地推到风口浪尖上。

6月份华泰证券的一份报告点到了关键：AI算力芯片需求猛涨，传统封装材料却有点供不上力，这正逼着先进封装材料往玻璃、陶瓷、还有那些M8/M9级的高端PCB材料转移。这话的后半段才是真·重点——玻璃、陶瓷、M9，这些材料，一个比一个难伺候。传统的机械钻孔上去，崩边、裂纹是家常便饭；湿法刻蚀效率上不去，形貌也难控制；普通激光吧，热损伤又太大。超快激光的价值，正好卡在这个要害上。

报告里一句原话点明了困境：“传统机械钻孔、湿法刻蚀及普通激光加工效果不佳，而超快激光凭借冷加工特性成为精密加工的解决方案。”这个机构的测算框架，把玻璃中介层、玻璃载板、M9材料、光模块类载板都划进了潜在应用池，远期画出的市场空间超过千亿元。不过得注意，这个空间不是拍脑袋就能线性兑现的，得看CoPoS、CoWoP、玻璃基板、M9 PCB这些技术路线，到底能不能真正跑进量产节奏里。

AI芯片越大，封装材料越先碰到瓶颈

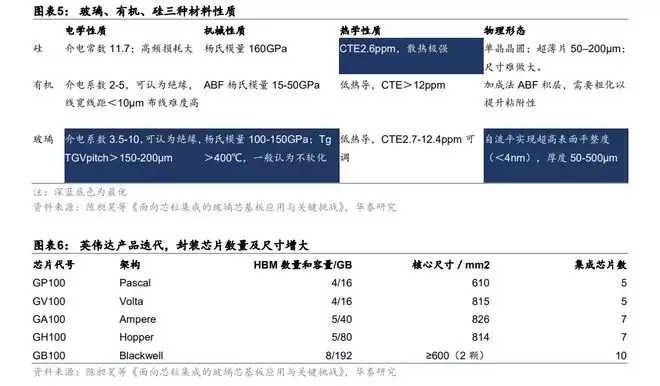

先进封装的压力，源头就在芯片本身。拿英伟达举例，产品迭代下来，封装里的芯片数量和HBM配置一直在涨。数据很清楚：GP100时代是4颗HBM、16GB容量、集成芯片数5颗；到了GB100，已经干到8颗HBM、192GB容量、集成芯片数10颗。芯片一变大，封装面积就得跟着撑大，散热、翘曲、信号传输，哪样都变得不好搞。

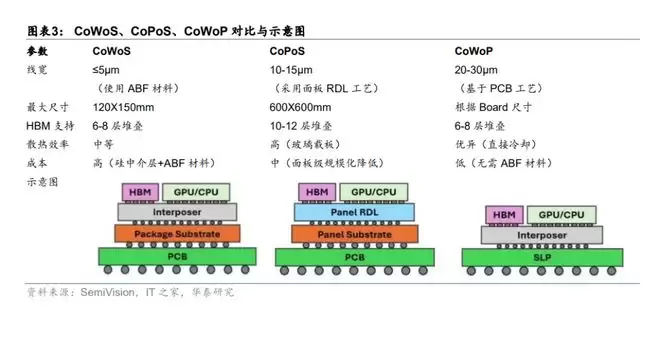

现在主流的CoWoS路线分S、R、L三类。CoWoS-S性能最好，但成本也最高，封装尺寸上限卡在2700平方毫米左右；CoWoS-R成本低一些，可大尺寸封装的翘曲问题是个硬骨头；CoWoS-L在成本和性能之间找了个折中点，但尺寸上限、散热能力和可靠性还是有限制。

下一步的方向，主要看CoPoS和CoWoP。CoPoS说白了就是“化圆为方”——把封装载体从圆形晶圆切成方形面板，面积利用率蹭蹭往上涨，同时用玻璃替代硅或有机中介层。CoWoP更直接：省掉ABF载板，把硅中介层直接绑到PCB上。这样一来，互连路径短了，但对PCB的要求可高了一大截，线宽线距要更小，填孔不能有空洞，材料热膨胀还得低。

从产业动态看，台积电已经在嘉义厂区规划CoPoS量产产线，试产线2026年2月就开始设备交付了；6月初的股东常会上，董事长魏哲家也提了，目前CoPoS与玻璃载板试产线已经建成，预估2到3年进入较大规模量产阶段。与此同时，英伟达的目标是在下一代旗舰产品Rubin Ultra上实现CoWoP量产。

材料紧缺这个因素，也在后面推着行业往前走。CoWoS用的高性能ABF载板，核心材料是ABF膜和T-Glass特种低介电玻璃布。T-Glass这玩意儿，“几乎由日本日东纺供货，目前产能已完全满载”。再加上英伟达下一代Rubin高端GPU需要高阶ABF载板配套封装，还要超前备货，供应链紧张的局面被进一步放大。这也就是为什么玻璃基材料会被重新推到舞台中央。

玻璃、陶瓷、M9不是同一层材料，不是简单互相替代

市场容易把这几种材料放在一起比较，但它们根本上不是在同一层上直接竞争。华泰证券的报告说得挺直接：“玻璃基主要用于先进封装的中介层与载板领域，与PCB应用中的陶瓷材料/M9等材料并不冲突。”

传统的CoWoS结构，从上到下是芯片、中介层、载板、PCB层。玻璃的主要应用场景是中介层和载板。陶瓷基与M9材料，更多是用在PCB相关材料或者高功率散热场景里。玻璃的优势在于尺寸稳定、表面平整、高频损耗低，还能做TGV玻璃通孔。数据显示，玻璃介电系数在3.5到10之间，CTE（热膨胀系数）可在2.7到12.4ppm之间调节，表面平整度能控制到小于4纳米。

PCB的升级方向是M8、M9，甚至M10。这个数字越大，代表信号传输损耗越低、速度越快、稳定性越高。M8/M9级PCB的核心，是更低的介电常数Dk、更低的介电损耗Df，加上高模量低膨胀的玻纤体系和超低轮廓铜箔。M9的难点在于材料更硬——它引入了石英布Q-glass作为增强材料。高纯石英玻纤的莫氏硬度超过7，而传统E-glass玻纤只有5到6级。

陶瓷这边，主打的是散热和热膨胀匹配。数据对比很直观：ABF材料的导热系数是0.8到1.2W/mK，而陶瓷基板导热系数能到200W/mK。氮化铝导热系数是170到230W/mK，氮化硅是60到90W/mK，烧结碳化硅大约100到250W/mK。这正好解释了为什么三类材料可能同时被重点关注：玻璃解决中介层和载板，M8/M9解决高速互连，陶瓷解决高功耗散热，各管一摊。

为什么是“手术刀”：超快激光把热损伤压到最低

超快激光的重点，从来不是“功率更大”，而是“时间更短”。华泰证券的定义是：“超快激光通常指脉冲持续时间在皮秒（10−12秒）至飞秒（10−15秒）量级的激光”。在这么短的瞬间里，能量来得快、跑得也快。材料还没来得及把热量扩散出去，去除过程已经完成了。这个机制，业内叫“冷烧蚀”。

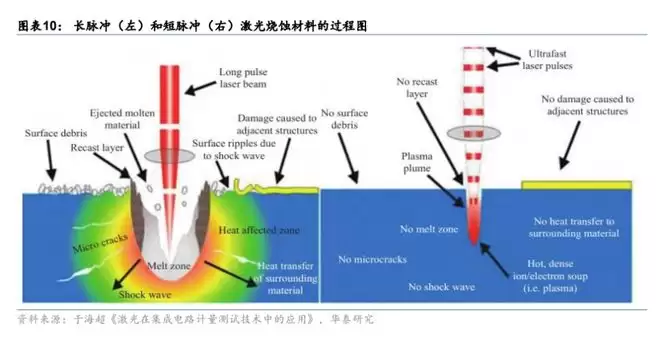

这和传统长脉冲激光完全是两码事。传统激光更像是在“烧掉”材料，热影响区大，崩边、微裂纹、熔融、碳化这些毛病一个不少。超快激光更像是在“剥离”材料——通过多光子吸收这类非线性效应，直接作用在材料表面的电子层面，把热扩散降到最低。报告里那句话说得挺到位：“超快激光并非对传统激光的简单参数升级，而是加工机理的根本变革”。

在实际加工中，这种差异变成了三个看得见摸得着的好处：热影响区更小，孔壁锥度可调，加工形状更灵活。分析师也提到，激光钻孔能加工任意形状的微孔，这一点是机械钻孔根本没法实现的。

三道工序最能体现需求：TGV、M9微孔、陶瓷刻蚀

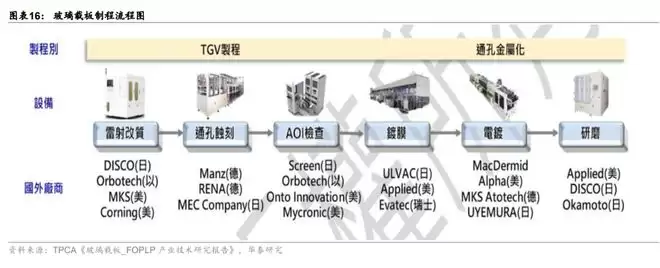

第一道是玻璃载板的TGV（玻璃通孔）工序。玻璃载板的关键制程有六步：TGV激光改质、通孔蚀刻、AOI光学检测、种子层镀膜、电镀填孔、研磨。其中，“TGV激光改质是第一道、也是最关键工序”。道理不复杂：玻璃缺乏塑性变形能力，能量给太高或者不均匀，微裂痕、热应力集中、内部缺陷就跟着来了。当孔径缩到30微米以下时，对热影响区的控制要求更加严格。超短脉冲的超快激光可以在玻璃内部实现非热改性，有效降低热应力裂纹和崩边问题。

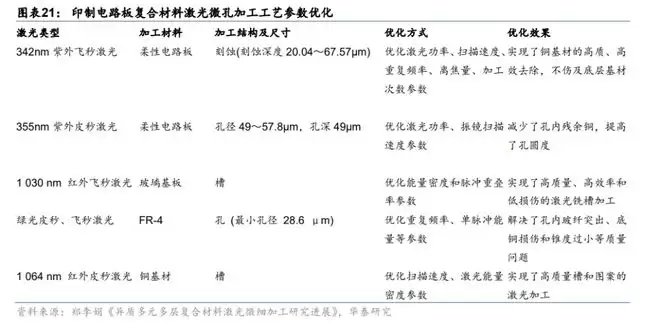

第二道是M9级PCB的微孔加工。M9面向的是1.6Tbps以上的超高速传输环境。为了降低信号损耗，它引入了高纯石英玻纤，但这直接让加工难度上了几个台阶。数据显示，传统机械钻针的寿命会骤降至传统材料的五分之一，孔径精度和位置度也会明显恶化。CO₂激光的问题在于热影响区过大，容易导致树脂碳化、玻纤撕裂。纳秒UV激光对高硬度石英玻纤的蚀除效率偏低，孔壁质量也不理想。超快激光的价值就在这里：能精准去除高硬度玻纤，同时不碳化树脂、不短路铜层。

第三道是陶瓷基板的精细加工。氮化铝、氮化硅、碳化硅这类陶瓷材料，硬度高、导热强。数据上，莫氏硬度能到7到9，导热系数可超200W/mK。机械钻孔上去，钻针磨损快、孔壁粗糙、崩边严重；普通激光的能量很快被扩散，反而会形成热影响区和微裂纹。超快激光能够明显改善这个问题，但也不是万能的。分析师也提醒了，在高通量加工场景下，高频脉冲的热积累效应仍可能诱发微裂纹，需要合理控制重复频率和能量密度。行业目前还在探索高能量超快激光、机械预钻孔加超快激光修整、磁场辅助激光、低温辅助激光等复合方案。

千亿空间来自哪些假设？

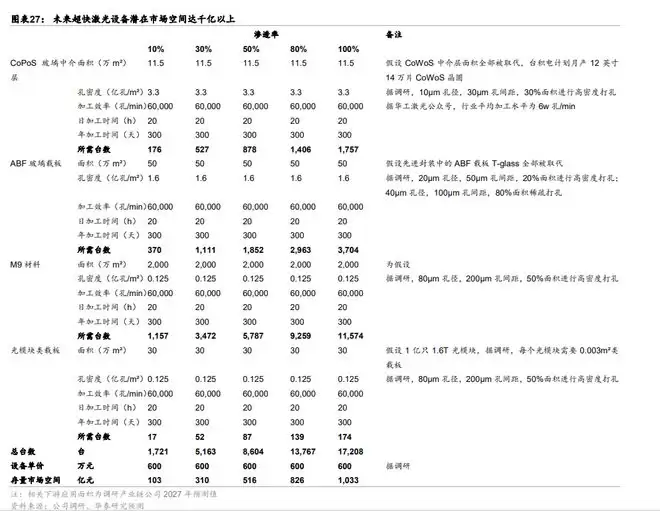

超快激光设备的市场空间测算，主要来自四类潜在应用：CoPoS玻璃中介层、ABF玻璃载板、M9材料、光模块类载板。测算中，设备单价按600万元计，在不同渗透率假设下，对应的存量市场空间分别是：10%渗透率约103亿元；30%渗透率约310亿元；50%渗透率约516亿元；80%渗透率约826亿元；100%渗透率则约1033亿元。

这里面，M9材料贡献最大。在100%渗透率的假设下，M9材料对应的设备需求是11574台；ABF玻璃载板对应3704台；CoPoS玻璃中介层对应1757台；光模块类载板对应174台。这组测算有两个隐含前提必须清楚：第一，先进封装确实从CoWoS向CoPoS、CoWoP扩展——台积电已经规划了CoPoS量产产线，并已建成试产线，预估2到3年进入较大规模量产阶段。第二，玻璃基、M9 PCB、陶瓷这些材料不能只是实验室里的概念，必须能真正进入规模制造。设备订单最终来自量产线，不是来自技术叙事。

LPKF守高端，国产厂商追的是整套解决方案

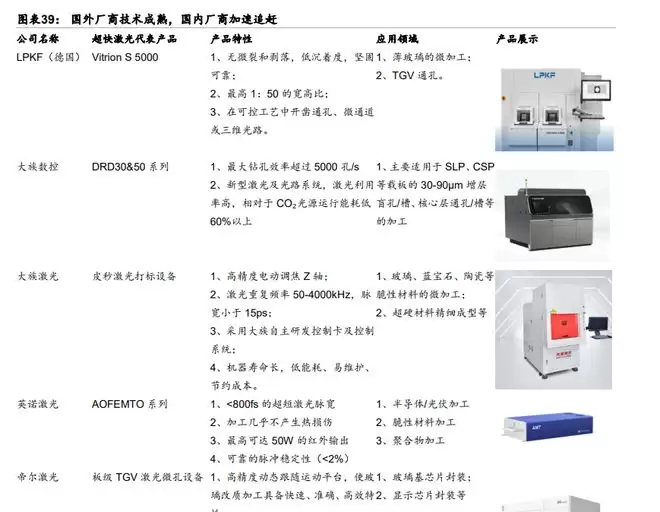

全球超快激光设备市场的格局，目前还是海外龙头在高端市场占据先发位置，国内厂商在后面加速追赶。德国的LPKF优势在于LIDE激光诱导深度蚀刻工艺，专门用于玻璃基板加工，能实现无裂纹、高深宽比、低热损伤的加工效果。它的Vitrion S 5000面向薄玻璃微加工和TGV通孔，最高宽高比可以做到1:50。

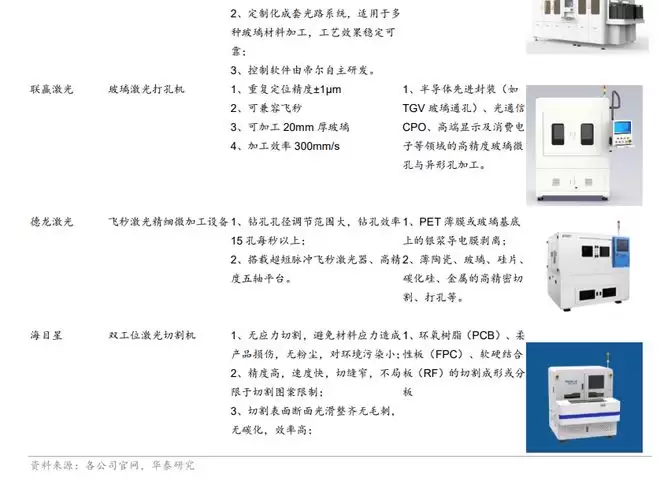

国内厂商的路径更分散，也更贴近下游的工艺验证。大族数控面向PCB专用设备，已经推出了超快激光钻孔设备，其玻璃激光钻孔机通孔直径最小能到10µm，主流材料深径比可达50:1。大族激光具备皮秒紫外、皮秒红外等光源技术，产品覆盖玻璃、蓝宝石、陶瓷等脆性材料的微加工，也适配mSAP、TGV这类高端工艺。帝尔激光聚焦玻璃TGV，其晶圆级TGV激光微孔设备可支持不同玻璃材质，最小孔径≤5µm，径深比高达1:100。英诺激光的产品布局从纳秒到飞秒、从红外到深紫外，激光器销量已突破2.2万台，PCB超快钻孔设备也实现了首台订单。联赢激光的玻璃激光打孔机重复定位精度达到±1µm，可加工20毫米厚玻璃，玻璃TGV打孔设备正在客户验证阶段。德龙激光主营精密激光微加工设备和核心激光器，自研皮秒、飞秒固体激光器，覆盖TGV、晶圆切割、陶瓷和玻璃加工等场景。海目星以“激光+自动化”为核心，布局激光刻蚀、激光诱导等工艺，业务覆盖锂电、光伏、消费电子、半导体等领域。

竞争的重点，已经不单单是看单台设备的参数了。先进封装材料复杂，制程窗口窄，下游更需要的是能涵盖光源、运动控制、工艺参数、检测和自动化于一体的整套解决方案。国内厂商的机会，很大程度上也来自本地化交付和工程响应能力。

风险在量产节奏，不在概念本身

超快激光的逻辑链条其实很清晰：材料越硬、孔越小、热损伤越不能接受，超快激光的价值就越突出。但要落地到设备放量，还得想清楚三层风险。

第一，先进封装技术的发展可能不及预期。如果CoPoS、CoWoP、玻璃基板这些技术路线的推进节奏慢于预期，那相应的设备需求自然也会往后移。第二，AI算力投资可能不及预期。封装材料升级的根本驱动力来自高端AI芯片的需求，如果下游的资本开支踩了刹车，设备订单肯定会受影响。第三，国际贸易摩擦的风险不能不防。先进封装材料和设备很大程度上依赖全球供应链，贸易限制一旦加码，可能影响到验证、交付和客户扩产的节奏。

对市场来说，超快激光这个故事的核心，绝不只是“激光设备”而已。它本质上是一个先进封装材料切换之后，制造环节必须补上的一把精密刀。
