解码BiCS FLASH：铠侠引领的3D存储革命，从起源到未来

在数字世界的每一次点击、每一次存储背后，都有一项核心技术默默支撑——闪存。而当我们将目光投向3D NAND闪存领域，铠侠（KIOXIA）的BiCS FLASH技术，无疑是那个定义了行业标准、并持续推动其发展的标杆。它不仅仅是一项技术，更是一场从平面到立体的存储革命，彻底改变了我们获取、保存和处理数据的方式。今天，就让我们深入探究BiCS FLASH的演进之路，看看这项技术如何从构想变为现实，并持续引领存储的未来。

要真正理解BiCS FLASH的价值，不妨先问一个根本问题：它究竟是什么？简单来说，BiCS FLASH是铠侠（前身为东芝存储）自主研发的3D NAND闪存技术，全称“Bit Cost Scalable FLASH”，直译即“比特成本可扩展闪存”。其核心思路在于“向上发展”：通过垂直堆叠存储单元，突破传统2D平面闪存的物理极限。这样一来，不仅存储容量得以指数级增长，单位比特的成本也得以持续降低，同时兼顾了性能、可靠性与功耗的平衡，为从消费电子到数据中心的各类设备提供了高效稳定的存储基石。

在BiCS FLASH出现之前，行业普遍依赖2D平面NAND技术。这种技术通过在单一平面上缩小单元尺寸、增加单元数量来提升容量。然而，当工艺节点逼近10纳米以下时，物理规律成了拦路虎：单元间干扰加剧，漏电问题严重，可靠性骤降，成本不降反升。行业亟需一条新路，而“垂直堆叠”的3D NAND概念，成为了破局的关键。BiCS FLASH，正是在这样的行业困局中应运而生。

故事的开端要追溯到2007年。当时，铠侠的前身东芝存储的研发团队，在VLSI研讨会上首次提出了BiCS 3D NAND的核心构想。这个构想的灵感直接而有力：既然平面上挤不下更多单元，那就向三维空间要容量。就像建造摩天大楼一样，将存储单元一层层垂直堆叠起来。这一思路，为后续十余年的技术演进定下了基调。

然而，从概念到量产，道路并非坦途。如何实现精准的垂直堆叠？如何确保层与层之间电气连接的稳定？如何控制复杂的工艺误差？这些问题都需要时间攻克。经过长达七年的技术攻坚，铠侠在2014年成功验证了24层BiCS FLASH原型，成为全球首个实现可量产3D NAND架构的企业。2015年，以“BiCS FLASH”为品牌的48层TLC产品正式商用，这不仅标志着3D NAND时代的开启，也实质上宣告了2D平面闪存主导时代的终结。

持续迭代：从领先到定义领先

自2015年商用化起，BiCS FLASH便开启了一场没有终点的马拉松。截至2025年，其技术已演进至第十代，堆叠层数从48层一路攀升至332层，位密度、接口速度、能效等关键指标实现了跨越式提升。这一切成就，源于对“容量、成本、性能、可靠性”这四个存储核心命题的精准把握与持续突破。

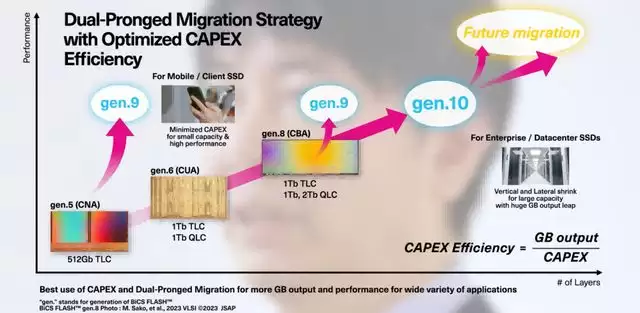

最直观的突破体现在堆叠层数与位密度上。从第一代48层，到第三代突破百层（112层），再到第八代引入创新架构的218层，每一次层数跃进都伴随着存储密度的显著提升。例如，第八代产品的位密度达到了当时200层以上节点的领先水平。而最新的第九代与第十代技术，则采用了双轨并行策略，精准匹配不同市场需求。

第九代技术延续成熟架构，侧重成本优化与稳定供货，面向移动设备、客户端SSD等市场。第十代技术则实现了里程碑式突破：堆叠层数大幅提升至332层，位密度较第八代提升约59%，达到约36.4Gb/mm²的行业顶尖水平。同时，配合Toggle DDR6.0接口与SCA协议，接口速度提升至4.8Gbps，并通过PI‑LTT低功耗技术，显著降低了数据传输能耗，全面契合AI与数据中心对高密度、高带宽、低功耗的极致要求。

架构革命：CBA与CBL

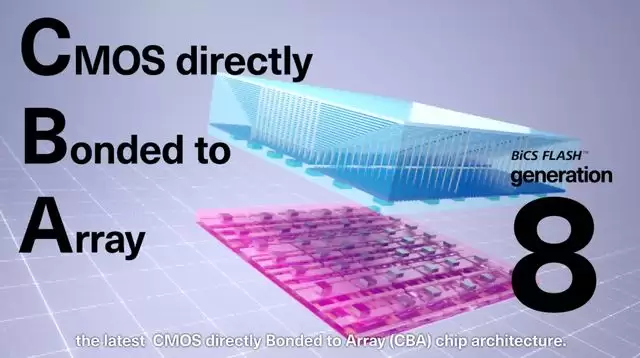

除了堆叠，架构创新是另一大驱动力。传统3D NAND架构中，存储阵列和外围CMOS控制电路做在同一晶圆上，两者工艺相互制约，如同让短跑选手和举重运动员同场训练，难以各自发挥极致。铠侠在第八代BiCS FLASH中引入的CBA（CMOS Directly Bonded to Array）架构，彻底改变了这一局面。

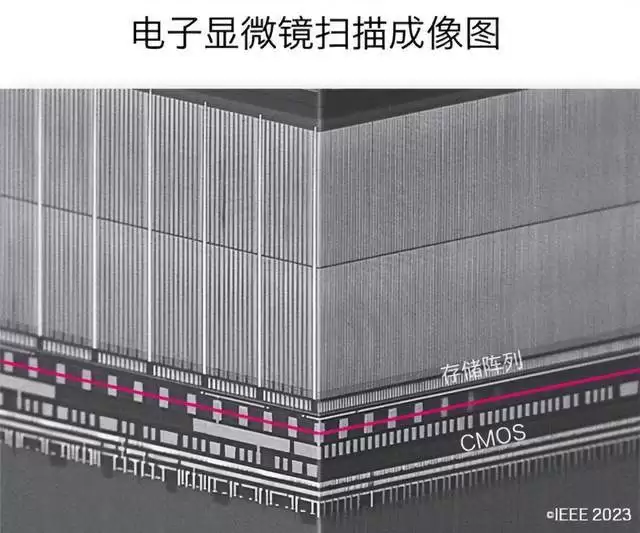

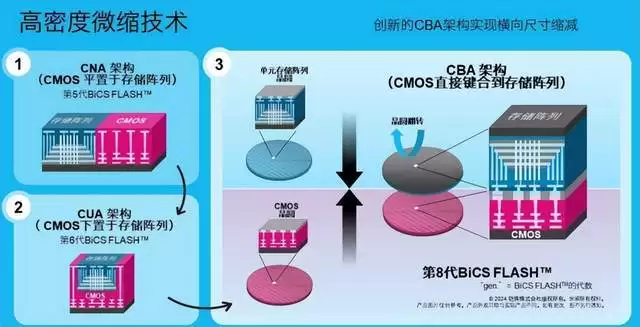

CBA架构的精髓在于“分而治之，合而为一”：将存储阵列和CMOS电路分别在两片晶圆上，以各自最优的工艺独立制造，再通过高精度晶圆键合技术贴合。这样一来，存储阵列可以专注堆叠层数，CMOS电路则可以采用更先进的制程提升性能。

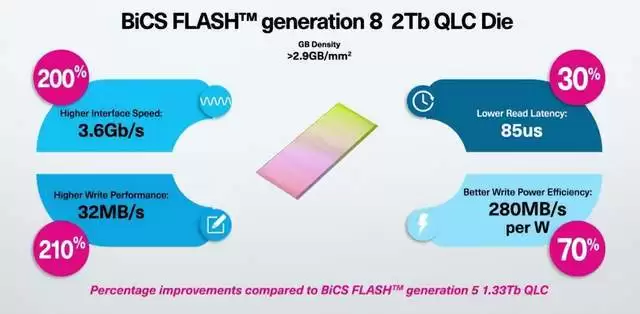

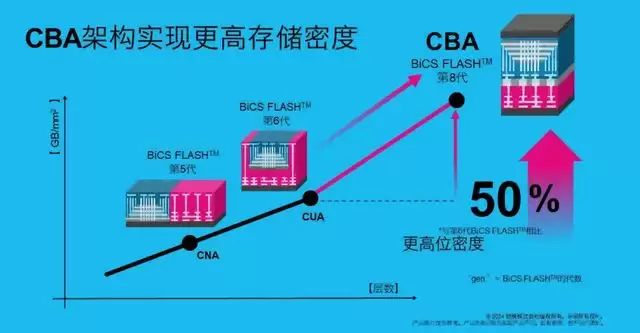

效果立竿见影：芯片面积缩小超15%，存储密度提升；CMOS电路性能优化，信号传输速度提升30%以上；接口速度得以持续攀升；同时，写入性能提升20%，读延迟降低10%，写入能耗降低30%。在此基础上的CBL（Crossed Bit Line）架构，进一步优化布线，使芯片尺寸再减12%，感测放大器性能得到提升。

单元技术的平衡艺术

在存储单元技术上，铠侠也稳步推进，在容量、寿命与成本间寻找最佳平衡点。TLC（3位/单元）作为当前主流，提供了可靠的性能与容量平衡。QLC（4位/单元）则显著提升了单芯片容量，降低了单位比特成本，已成为大容量、高性价比存储的核心，例如铠侠的EXCERIA G3 VC10入门级PCIe 5.0 SSD便采用了QLC颗粒。而面向未来的PLC（5位/单元）技术已在实验室完成验证，旨在满足超大规模数据中心对极致容量的渴求。

赋能千行百业：从口袋到云端

持续的技术创新，赋予了BiCS FLASH高密度、高性能、高可靠、低功耗、低成本的核心优势。这些优势使其得以渗透数字经济的每一个角落，从我们掌中的设备到支撑全球运算的数据中心。

在个人消费电子领域，BiCS FLASH是智能手机、笔记本电脑、游戏主机存储升级的幕后功臣。高密度满足了用户对数百GB甚至数TB容量的需求，高性能则确保了应用加载、视频剪辑的流畅体验。例如，搭载BiCS FLASH的UFS 4.0芯片为高端手机带来疾速响应；EXCERIA PRO G2 VE10旗舰PCIe 5.0 SSD的读取速度高达14900MB/s，成为创作者和玩家的利器；而高性价比的QLC SSD则让大容量存储普及到更多笔记本中。

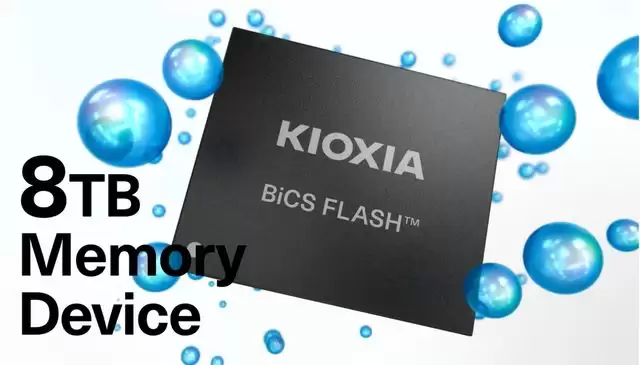

在企业级与数据中心战场，BiCS FLASH的作用更为关键。生成式AI、大数据分析催生了海量数据存储与高速访问需求。332层堆叠、8TB单封装容量支撑起245TB的企业级SSD；4.8Gbps高速接口满足AI训练的高带宽要求；低功耗特性则直接降低了数据中心的运营成本。铠侠的LC9系列企业级QLC SSD，正与多家数据中心合作，加速AI基础设施的部署。

值得一提的是，铠侠与NVIDIA的战略合作，将存储与AI计算深度结合。针对NVIDIA Storage‑Next架构，铠侠推出搭载XL‑FLASH存储级内存技术的GP系列超高IOPS SSD，可作为GPU HBM的高效扩展层，大幅提升小粒度数据访问效率。同时，LC9系列QLC SSD提供高达245.76TB的容量，以更低的总体拥有成本（TCO）支撑海量数据存储。两者高低搭配，完整覆盖了AI工作流的全场景需求。

在要求严苛的车载与工业领域，BiCS FLASH凭借高可靠性、宽温适应性和低功耗站稳脚跟。无论是智能汽车需要存储的海量环境数据与娱乐内容，还是工业设备在恶劣环境下的长期稳定运行，BiCS FLASH都能提供坚实的存储保障。

行业标杆与未来蓝图

经过十余年发展，BiCS FLASH已不仅是铠侠的技术名片，更成为全球3D NAND行业的技术参照系。从概念开创者到市场重要参与者，铠侠凭借完整的技术路线和产品矩阵，持续影响着行业格局。目前，其BiCS FLASH技术市场份额位居全球前列，并广泛应用于各大品牌的存储产品中。

展望未来，数字经济的深化，尤其是生成式AI、物联网的爆发，对存储提出了更高要求。BiCS FLASH的发展蓝图已然清晰：

其一，向更高密度进军。计划突破400层堆叠，冲击40Gb/mm²以上的位密度，以满足超大规模数据中心和AI大模型对极致容量的无底洞需求。封装工艺的持续优化，如探索双子塔式堆叠，也将进一步提升单封装容量。

其二，架构与性能再升级。深度优化CBA与CBL架构，目标是将接口速度提升至6Gbps以上，以匹配PCIe 6.0等新一代标准，满足未来AI与超算的带宽饥渴。同时，通过电路和单元结构的优化，持续追求“更高性能、更低功耗”。

其三，深化场景融合。在车载、物联网、AI等特定领域，开发更具针对性的解决方案。例如，为自动驾驶提供更高可靠性的车载存储，为海量物联网设备提供超低功耗的微型化存储。同时，探索XL-FLASH、OCTRAM等新型存储技术，与BiCS FLASH形成技术组合拳，为未来计算架构提供全栈存储支持。

回望来路，BiCS FLASH的历程是一部打破物理极限、持续定义行业标准的创新史。它从一项突破性的构想，成长为支撑数字世界的核心基石。对于铠侠而言，“记忆提升世界”的使命正通过这项技术不断践行。而对于我们每个人，BiCS FLASH或许隐匿于设备之中，无声无息，却坚实承载着数字时代的每一次进步与连接。这场由立体堆叠引发的存储革命，远未到达终点，它的下一篇章，正在更高效、更智能、更无处不在的数据未来中徐徐展开。
