华硕N551电脑无法通过U盘启动

【机器型号】:华硕N551J【故障现象】:开机不显示,风扇狂转。【故障原因】:客户描述放家里3个月没用,再开就不显示了。电脑型号【维修过程】:昨天接了一台留机,报价800元修理主板,早上拆开后发现裸板电流有跳变,高达1.6A但是没有显示,风扇转速很快。经过测量,发现COM电压和主板各电感电压都正常,没有异常。接下来跟大家一样一样的思路...刷BIOS。主板图还好我直接有清理灰尘过这型号的机器,有备份BIOS。对照板号,显卡一模一样的BIOS,刷上去...电流跳变的慢,等了一分钟还是不显示,这备份的BIOS

【机器型号】:华硕N551J

【故障现象】:开机不显示,风扇狂转。

【故障原因】:客户描述放家里3个月没用,再开就不显示了。

华硕n551bios没有u盘启动

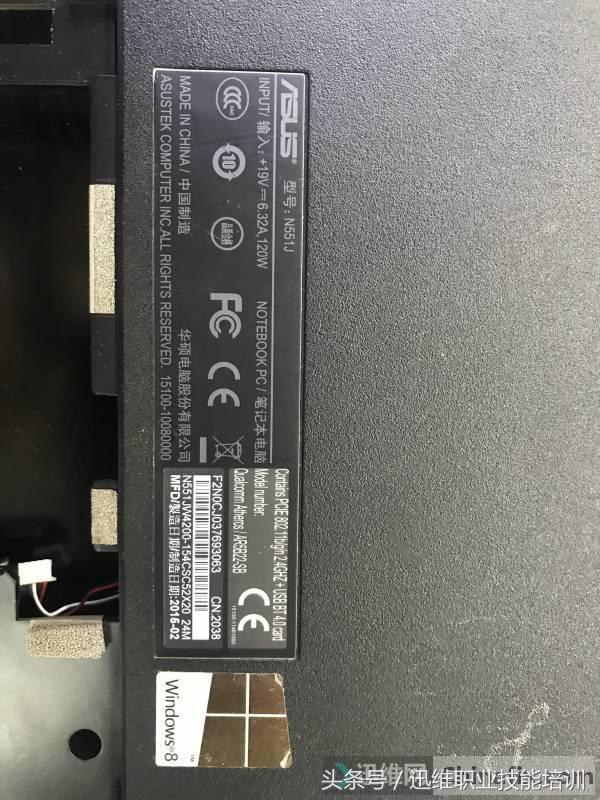

电脑型号

【维修过程】:

昨天接了一台留机,报价800元修理主板,早上拆开后发现裸板电流有跳变,高达1.6A但是没有显示,风扇转速很快。经过测量,发现COM电压和主板各电感电压都正常,没有异常。

接下来跟大家一样一样的思路...刷BIOS。

华硕n551bios没有u盘启动

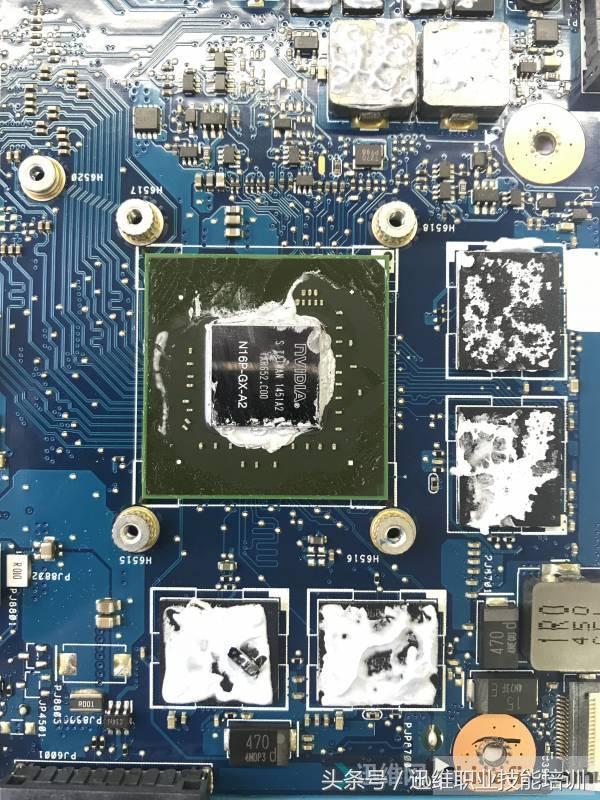

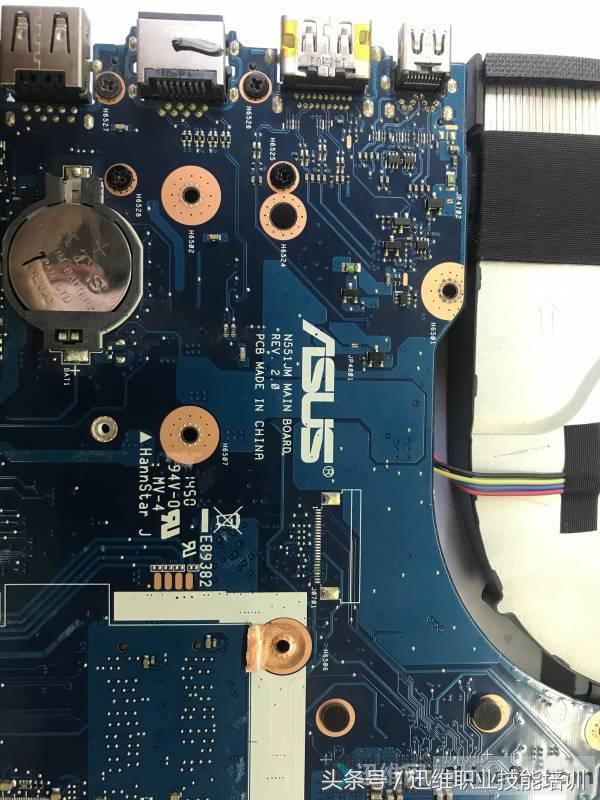

主板图

还好我直接有清理灰尘过这型号的机器,有备份BIOS。

华硕n551bios没有u盘启动

对照板号,显卡一模一样的BIOS,刷上去...电流跳变的慢,等了一分钟还是不显示,这备份的BIOS ME模块是别的机器的,所以得多等一会。

接着在迅维论坛各种下载BIOS, 有工厂原的,有同行备份的。刷来刷去都不行。还是把机器本身的BIOS给刷回去,看来不是BIOS问题。

接着就搞主板了,先拿出内存打值卡。复位电压有1.35V,VREF有0.65V,VDD有1.35V,VTT有1.35V,数据总线俩根只有2.9V, VDDSPD只有2.2V。

华硕n551bios没有u盘启动

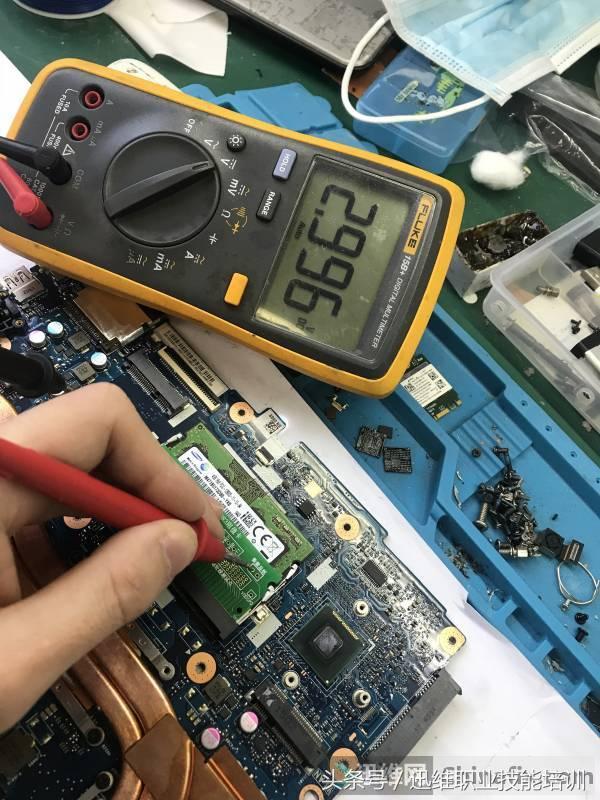

数据总线俩根只有2.9V

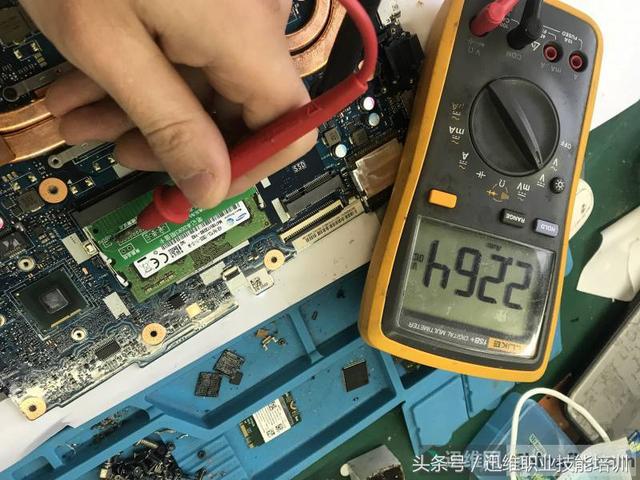

华硕n551bios没有u盘启动

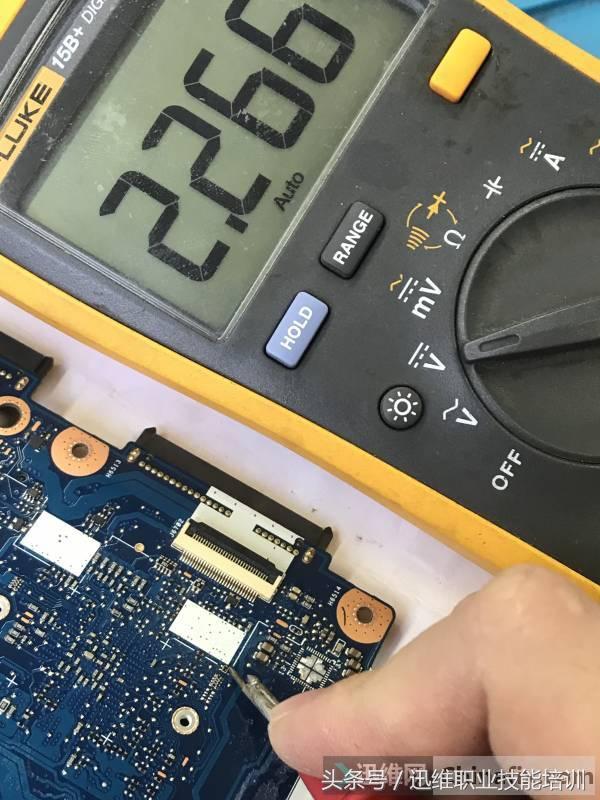

VDDSPD只有2.2V

这肯定就不正常了,

还是得下点位图了。

打开图纸,找到SMB_DAT_S上拉的排阻。

华硕n551bios没有u盘启动

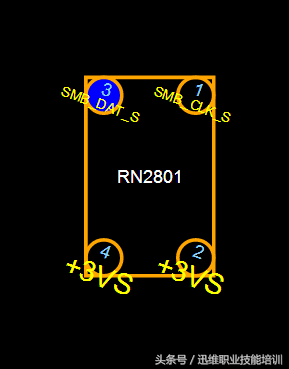

SMB_DAT_S上拉的排阻

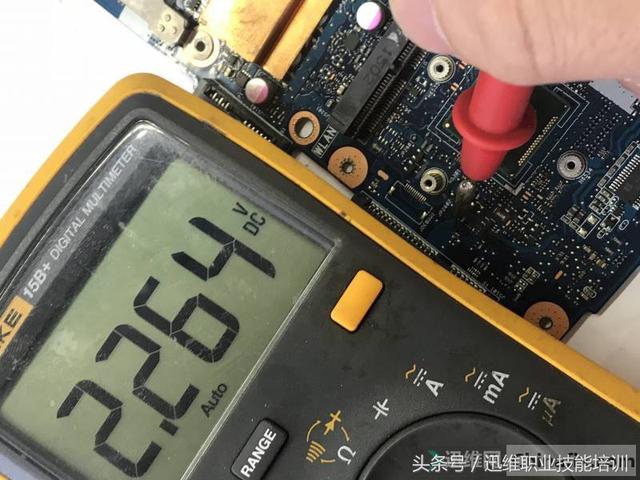

测+3VS电压

华硕n551bios没有u盘启动

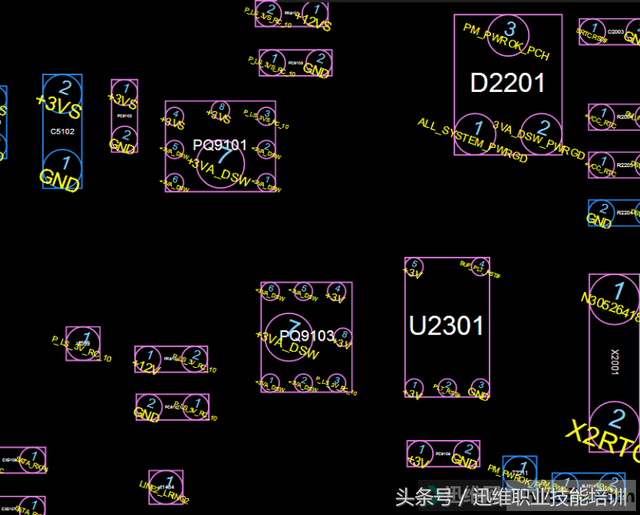

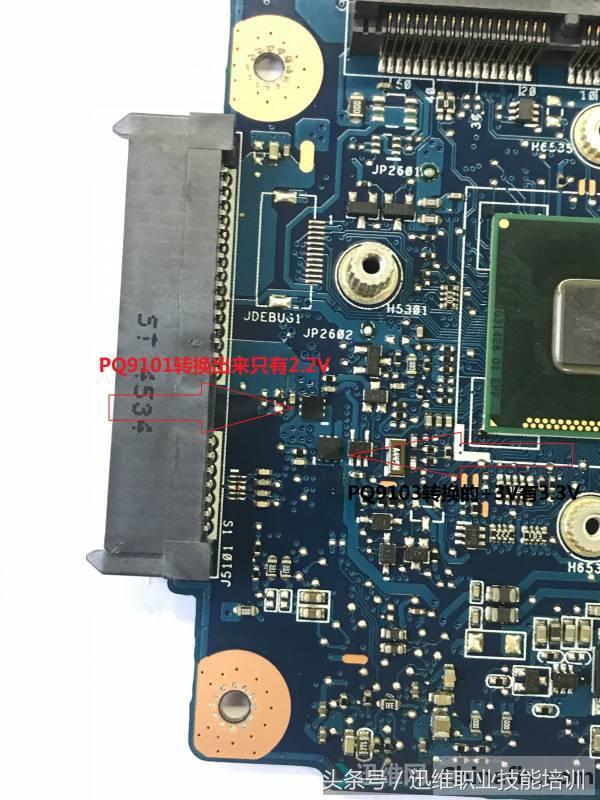

看来是这个电压的问题,VDDSPD也是这个+3VS上拉的,找到+3VS的转换管PQ9101转换出来的+3VS只有2.2V。

华硕n551bios没有u盘启动

华硕n551bios没有u盘启动

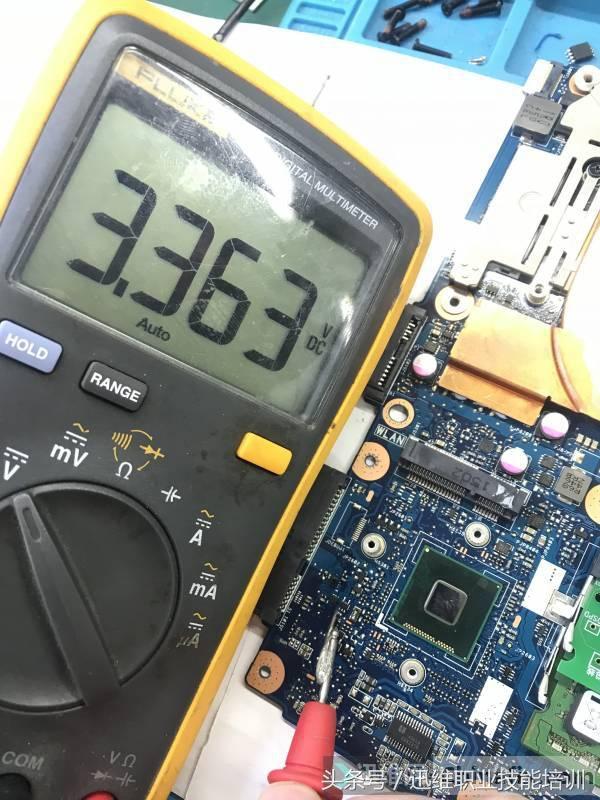

而PQ9103转换出来的+3V有3.3V。

华硕n551bios没有u盘启动

华硕n551bios没有u盘启动

这种6脚的转换管,料板上找了一下,没得。干脆直接从+3V飞线到+3VS上。

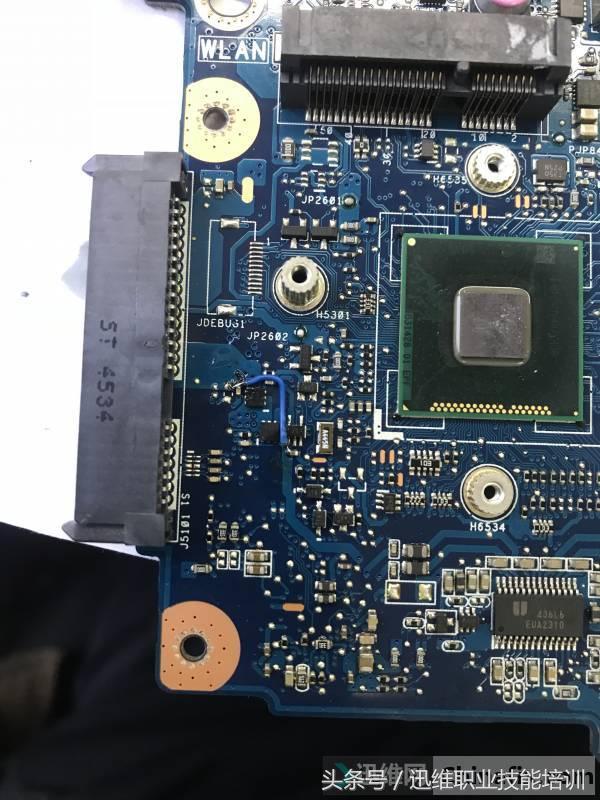

华硕n551bios没有u盘启动

飞线图

接屏亮机!

华硕n551bios没有u盘启动

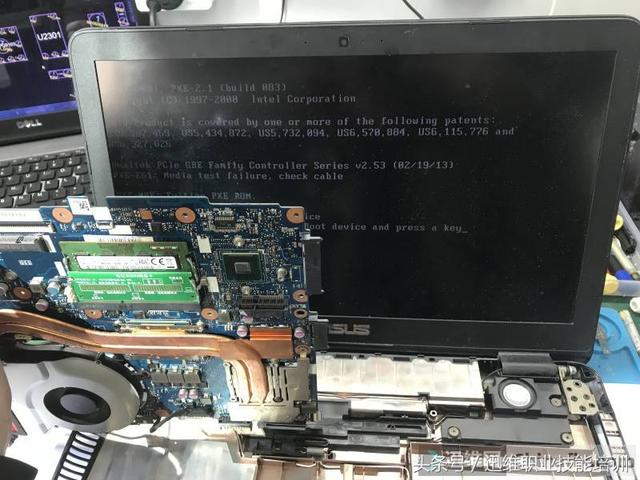

亮机图

至此,维修结束!

本案例由迅维网学员(段林希)提供。
