硬盘安装在哪里 电脑机箱硬盘位查找与安装图解

给台式机加装硬盘，最让人头疼的往往不是硬盘本身，而是“它该塞进哪里”。对于新手而言，打开机箱侧板后看到的是一团线缆和金属骨架，传统的硬盘笼可能还在，也可能已经消失无踪。这种视觉上的混乱，容易让人在寻找安装位时产生挫败感，甚至因强行插入导致接口损坏。

其实，现代机箱的设计逻辑已经从“堆叠”转向了“模块化”与“隐蔽化”。找到硬盘位的核心，不在于死记硬背某个位置，而在于识别机箱的结构类型。 无论是为了存储海量数据的3.5英寸机械硬盘，还是追求极速读写的M.2固态硬盘，它们的安身之所都有着明确的物理特征和连接逻辑。理清这些线索，安装过程就不再是碰运气的盲盒游戏。

传统与变革：识别3.5英寸硬盘的物理仓位

如果你安装的是传统的3.5英寸机械硬盘（HDD）或2.5英寸固态硬盘（SATA SSD），你需要寻找的是带有标准螺丝孔位的金属托架或滑轨。在老式机箱中，这通常位于机箱前部的下半部分，是一个开放式的金属笼子，一眼就能望见。

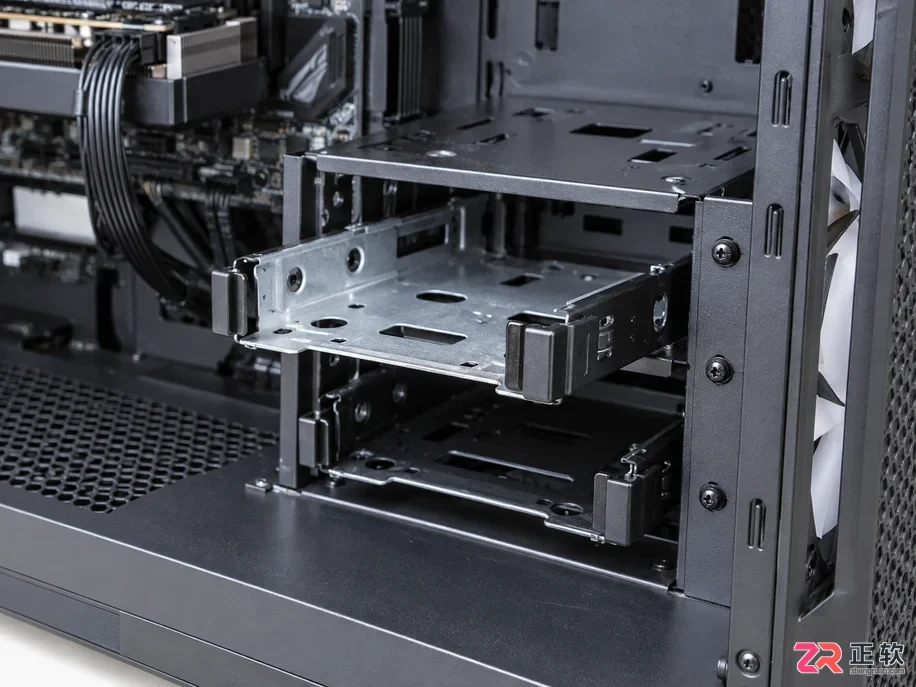

机箱前部或底部的可拆卸硬盘托架，注意观察卡扣结构与螺丝孔位

但在近年流行的“海景房”或极简风格机箱中，硬盘位往往被刻意隐藏。它们可能位于电源仓的上方、主板托盘的背面，甚至是机箱底部的独立抽屉里。寻找的关键标志是：一组排列整齐的长方形孔洞，或者标有“HDD/SSD”字样的可拆卸金属架。

操作时，先观察托架是否需要工具免拆。许多现代机箱采用卡扣式设计，只需按压塑料弹片即可抽出托架。将硬盘放入托架，注意SATA接口朝向机箱内部便于接线的一侧，用四颗细牙螺丝固定。如果是2.5英寸硬盘装入3.5英寸托架，通常需要额外的转接支架或利用托架侧面的预留孔位进行错位固定，确保硬盘不会在运行中因震动而移位。

隐形的速度：定位主板上的M.2插槽

对于M.2 NVMe固态硬盘，你不需要在机箱的铁皮上寻找笼子，因为它的“家”直接长在主板上了。这类硬盘体积小巧，形似内存条，安装位置极其隐蔽，常被散热装甲或显卡遮挡。

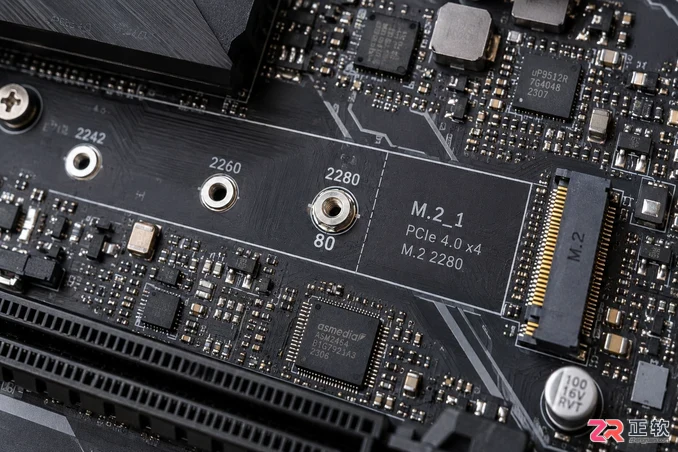

移除散热片后的M.2插槽，可见不同长度的固定螺柱孔位

定位M.2插槽的第一步是查阅主板说明书，或直接在主板上寻找印有“M.2”、“PCIe”或“Socket 3”字样的区域。 它通常位于CPU插座与显卡插槽之间，或者在最下方的芯片组附近。部分高端主板会为第一个M.2插槽配备金属散热片，你需要先拧下散热片两端的螺丝，取下散热片，才能看到底下的插槽和固定螺柱。

这里有一个极易出错的细节：固定螺柱的位置必须与硬盘长度匹配。M.2硬盘常见规格有2280（22mm宽，80mm长）。如果主板上预置的螺柱位置不对，你需要从主板配件包中找到对应的铜柱，将其拧在对应“80”刻度的孔位上。若未安装螺柱直接拧螺丝，会导致硬盘弯曲甚至断裂；若螺柱位置错误，硬盘将无法平贴主板。

连接的艺术：SATA数据线与供电的正确走向

找到了位置并固定好硬盘，接下来是连接。对于M.2硬盘，这一步在安装散热片前已完成——只需以30度角插入金手指，按下尾部并用螺丝固定即可。但对于SATA接口的硬盘，理线才是考验耐心的环节。

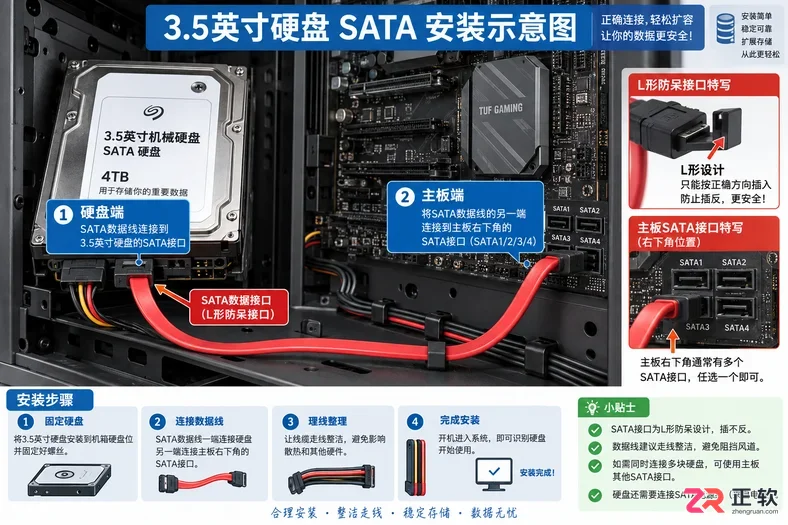

SATA数据线一端接硬盘，另一端接主板右下角SATA接口

SATA硬盘需要两根线：一根是扁平的SATA数据线，另一根是电源供应器（PSU）引出的SATA供电线。数据线的一端连接硬盘，另一端必须连接主板上的SATA接口，而非电源或其他设备。 主板上的SATA接口通常集中在右下角，呈L型防呆设计，注意方向不要插反。

供电线则来自机箱底部的电源模组。如果你的电源是非模组或半模组，这根线是固定的；如果是全模组电源，需确认线材已牢固插入电源端。走线时，尽量利用机箱背部的理线槽，将多余的线材束扎起来，避免杂乱线材阻挡风道或触碰风扇叶片。整洁的背部走线不仅美观，更能减少信号干扰和维护难度。

最后的确认：BIOS识别与物理稳固性检查

硬件安装完毕，盖上侧板前，务必进行一次“物理体检”。轻轻晃动机箱，听是否有硬盘松动的异响；检查SATA数据线是否弯折过度，金手指是否完全插入到位。很多“找不到硬盘”的故障，归根结底是数据线没有听到“咔哒”一声锁紧，或者M.2螺丝未拧紧导致接触不良。

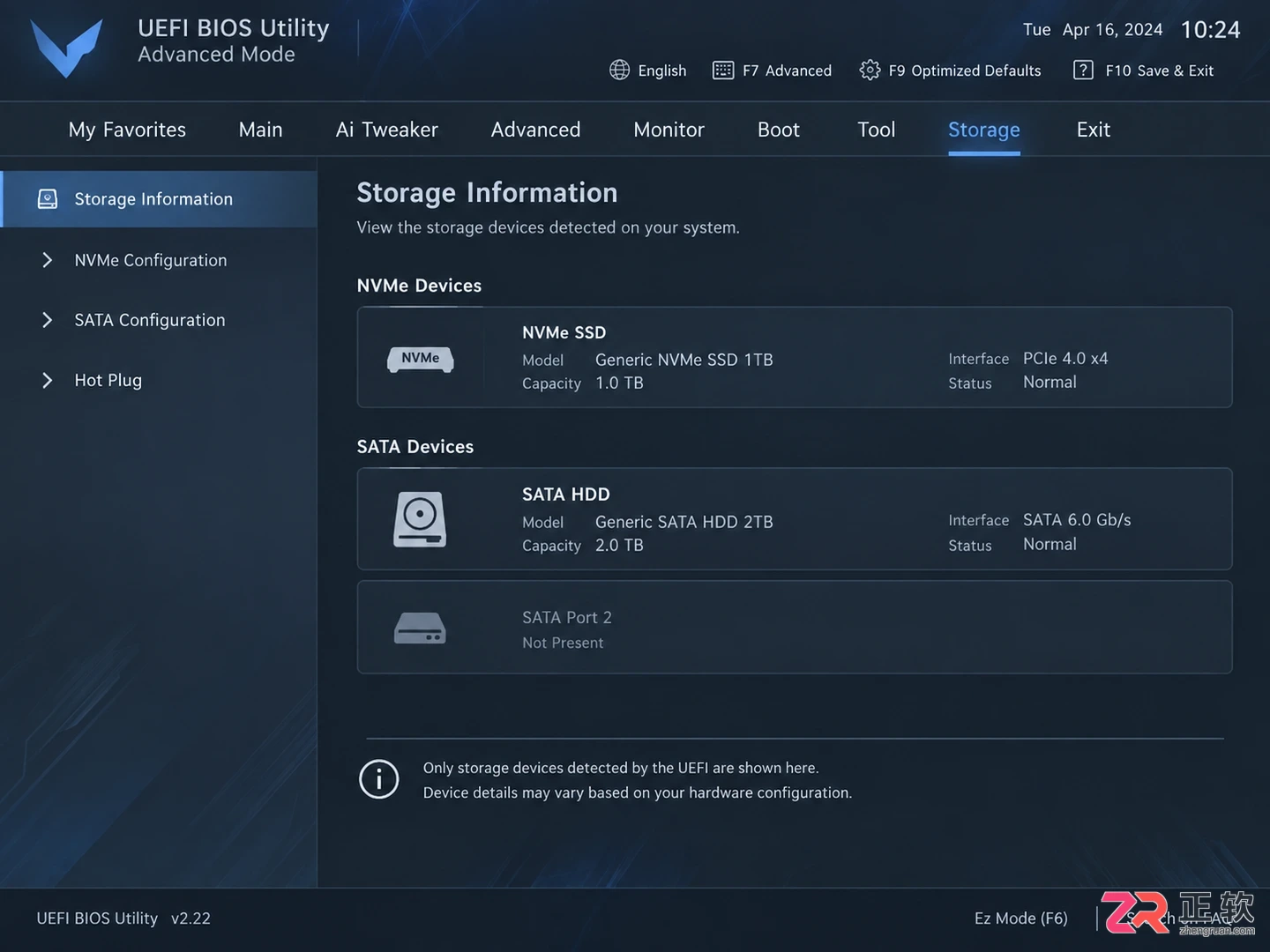

BIOS设置界面中正确识别到新安装硬盘的存储信息页

接通电源开机，进入BIOS界面（通常按Del或F2键）。在“Boot”或“Storage”选项中，查看是否列出了新安装的硬盘型号。如果BIOS能识别，说明物理安装和连接均无问题，接下来只需进入系统进行分区格式化即可使用。若无法识别，请断电后重新插拔数据线和M.2硬盘，排除接触隐患。

硬盘安装并非高深技术，而是一次对机箱空间逻辑的梳理。从寻找隐藏的仓位到理顺杂乱的线缆，每一步都在为系统的稳定运行打基础。当你不再对着机箱内部的金属骨架发愁，而是能从容地规划每一块硬盘的安身之所时，DIY的乐趣才真正开始显现。
