3DMax材质贴图怎么用

在 3ds Max 中，仅仅把图片导入软件并不等于完成了贴图工作。要让图片真正包裹在模型表面，需要经历“接入材质”、“赋予对象”和“调整映射”三个核心环节。下面以 Windows 版 3ds Max 2025 的物理材质为例，演示如何给一个长方体加上木纹颜色贴图。整个过程无需安装第三方插件，旨在理清材质、图片与模型之间的逻辑关系。

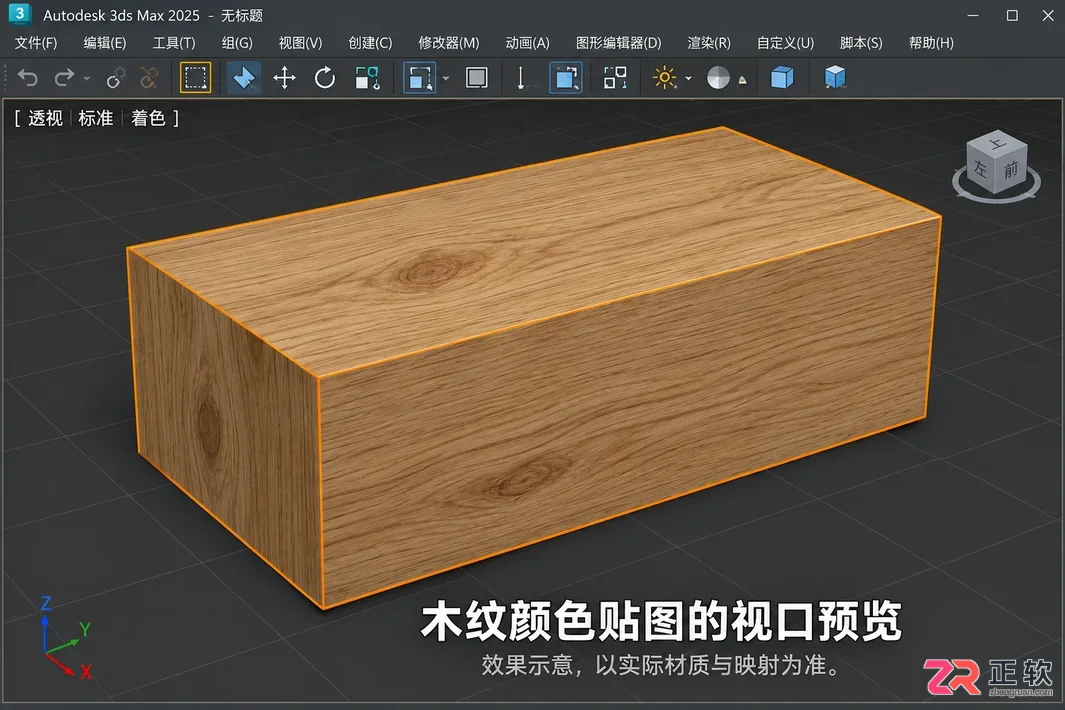

完成贴图映射后的长方体视口效果

1. 准备木纹图片和试验对象

首先确保你有一张有权使用的木纹 JPG 或 PNG 图片，并将其放入项目的贴图文件夹中固定位置。注意区分贴图类型：示例仅使用颜色图（Base Color），不要误将文件名中包含 Normal（法线）或 Roughness（粗糙度）的图片当作颜色贴图使用，否则会导致模型表面出现错误的凹凸或反光效果。

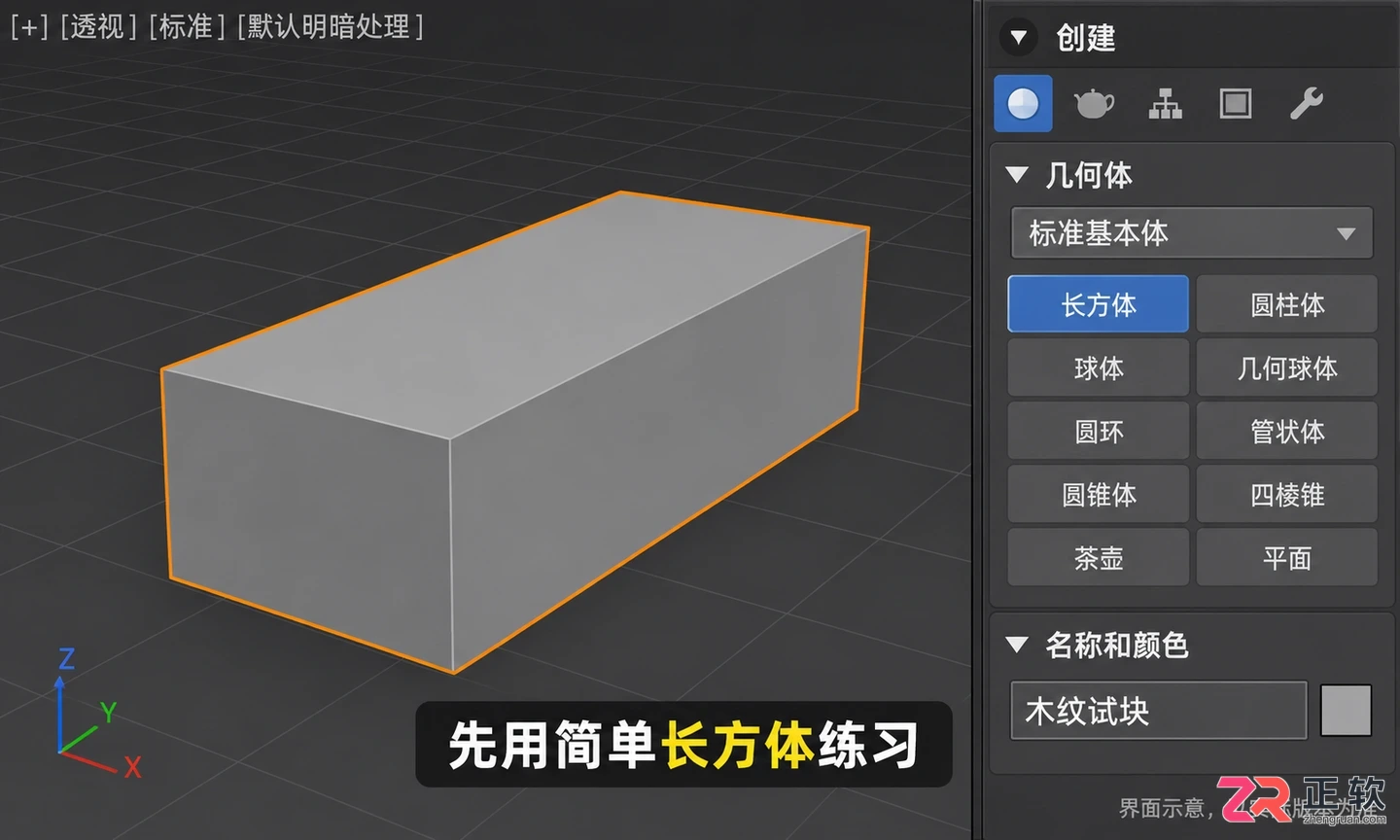

在【创建】面板中选择【几何体】→【标准基本体】，建立一个 Box 长方体，命名为“木纹试块”。使用简单几何体进行练习，可以排除复杂模型接缝带来的干扰，让你更清晰地观察材质参数和映射方式对视觉效果的影响。

1. 准备木纹图片和试验对象

2. 建立物理材质并接入 Bitmap

按下 M 键打开材质编辑器。本例使用 Slate 材质编辑器；如果当前显示为紧凑型编辑器，可在菜单栏选择【模式】→【Slate 材质编辑器】进行切换。

在左侧的【材质/贴图浏览器】中，依次展开【材质】→【常规】，找到【物理材质】（Physical Material）。将其拖入右侧节点视图，并重命名为“木纹试块材质”。双击该节点，在右侧参数面板中，将【金属度】（Metalness）保持为 0，【粗糙度】（Roughness）暂设为 0.6。这些参数模拟了非金属木材的基本质感，便于后续观察颜色贴图的效果。

接着，在浏览器中找到【贴图】→【常规】→【位图】（Bitmap），将其拖入视图。在弹出的文件选择窗口中，选中准备好的木纹图片。此时，将 Bitmap 节点的输出端口连接到物理材质节点的【基色】（Base Color）输入端口。连接成功后，物理材质节点的预览球应显示出木纹颜色。如果错误地连接到了【凹凸】或【粗糙度】端口，请断开重连。

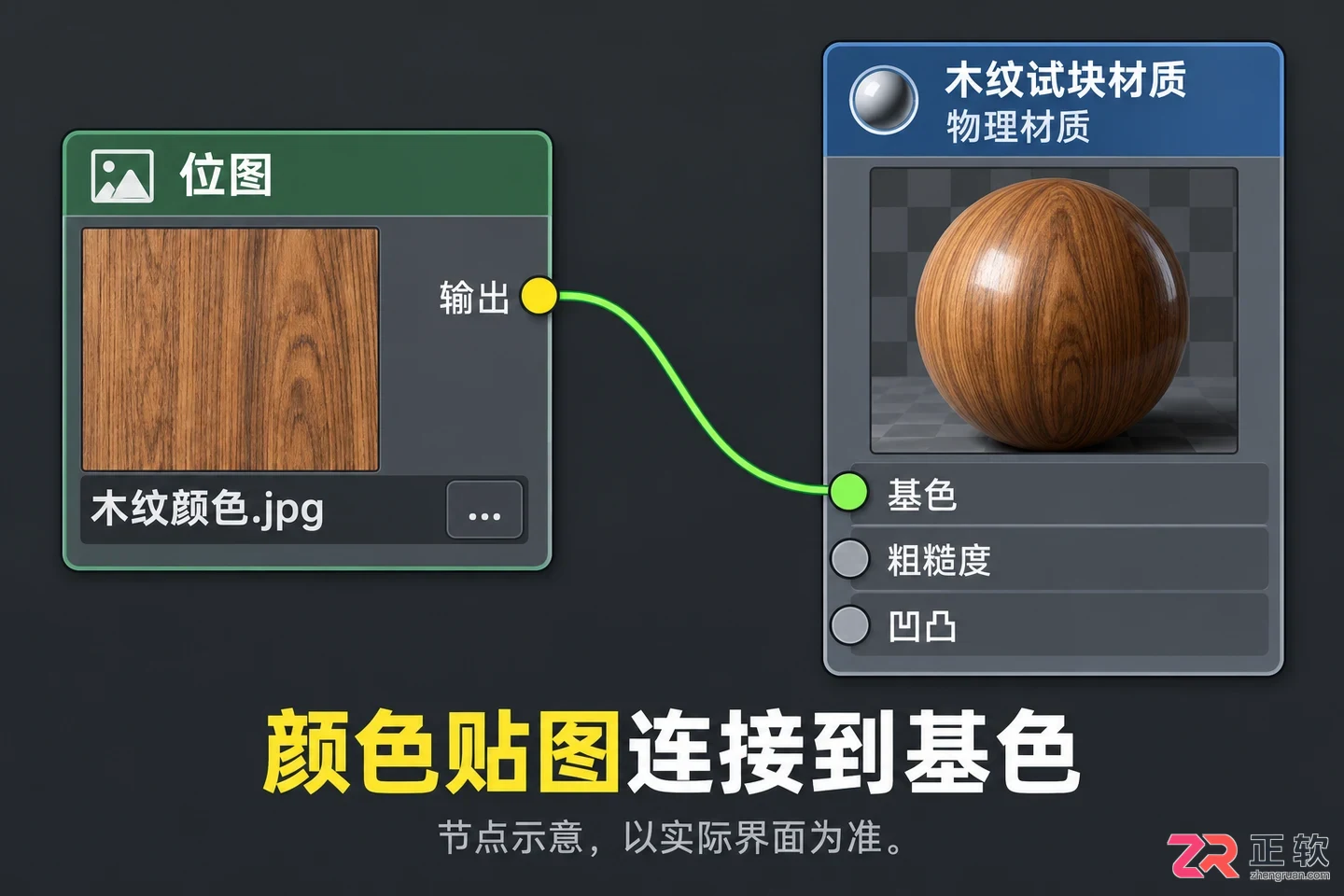

Slate 编辑器中连接 Base Color 的节点示意图

3. 把材质真正赋给长方体

回到主视口，选中之前创建的“木纹试块”长方体。在 Slate 材质编辑器中，确保选中了“木纹试块材质”这个物理材质节点（注意不是单独的 Bitmap 节点），点击工具栏上的【将材质指定给选定对象】按钮。

随后，务必点击材质编辑器工具栏中的【在视口中显示明暗处理材质】按钮（图标通常为一个带棋盘的球体）。同时，检查视口左上角的显示模式，确保其处于【真实】或【着色】模式，而非【线框】模式。只有在这两步都完成后，你才能在视口中直接看到模型表面的木纹变化。仅看到材质球变化并不代表模型已获取材质，必须确认视口中的模型也同步更新了纹理。

4. 用 UVW Map 调整木纹覆盖

默认情况下，贴图可能会因为模型尺寸不同而出现拉伸或比例失调。选中长方体，进入【修改】面板，在修改器列表中添加【UVW 贴图】（UVW Map）修改器。在参数卷展栏中，将【映射】类型选择为【盒形】（Box）。这种映射方式适合长方体类物体，能从六个方向投射贴图，减少单一平面映射带来的侧面拉伸。

为了确保贴图比例准确，本例采用普通归一化设置：关闭【UVW 贴图】修改器中的【使用真实世界比例】，同时在下方的 Bitmap 节点坐标参数中，也确保【使用真实世界比例】处于关闭状态。检查两者的【贴图通道】是否均为 1，避免因通道不一致导致贴图无法读取。

观察视口中的木纹，如果纹理过大或过小，调整 Bitmap 节点中的【U 平铺】和【V 平铺】数值。例如，将平铺值从 1 改为 3，可以使木纹变得更密集。若需调整木纹方向，可进入【UVW 贴图】修改器的【Gizmo】子层级，旋转黄色的线框控制柄，从而改变贴图在模型表面的朝向，而无需旋转模型本身。

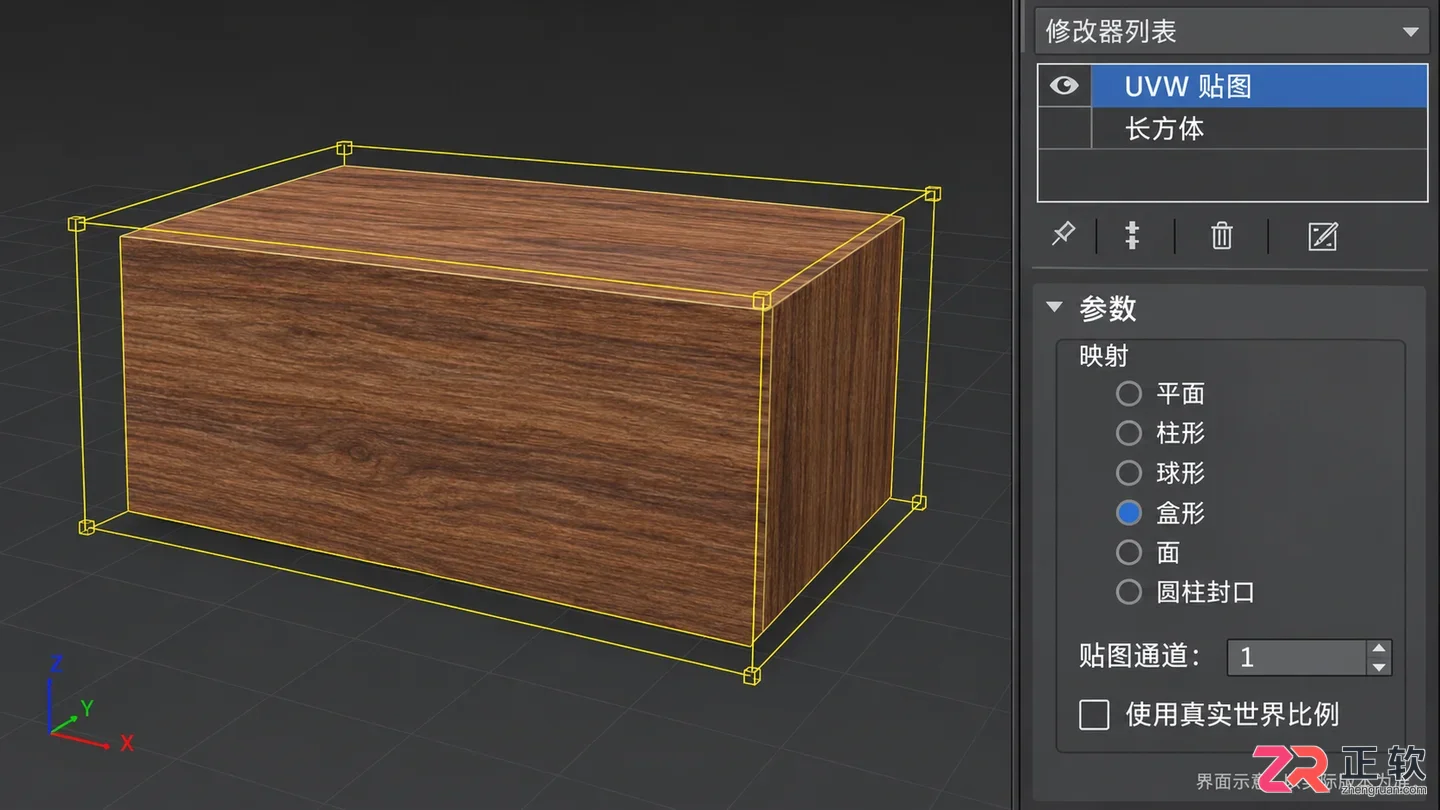

UVW Map 修改器参数设置界面

5. 检查效果并连同贴图保留工程

从不同角度旋转视口，确认木纹已均匀覆盖长方体的各个面，且方向符合预期。需要注意的是，视口预览主要用于核对贴图分布和基本颜色，最终的渲染质感还受灯光、曝光值和渲染设置影响，因此视口效果不等于最终出图效果。

完成调整后，将场景另存为新的 MAX 文件。请务必保留原始的贴图文件夹，因为 3ds Max 默认通过路径引用外部图片，而非将图片数据永久嵌入文件。如果移动项目文件，需确保贴图路径相对位置不变或使用资源收集器打包。重新打开场景时，若提示丢失贴图，需重新指定路径。再次尝试调整 UVW Map 参数，确认贴图仍能实时响应编辑，即表示操作成功。

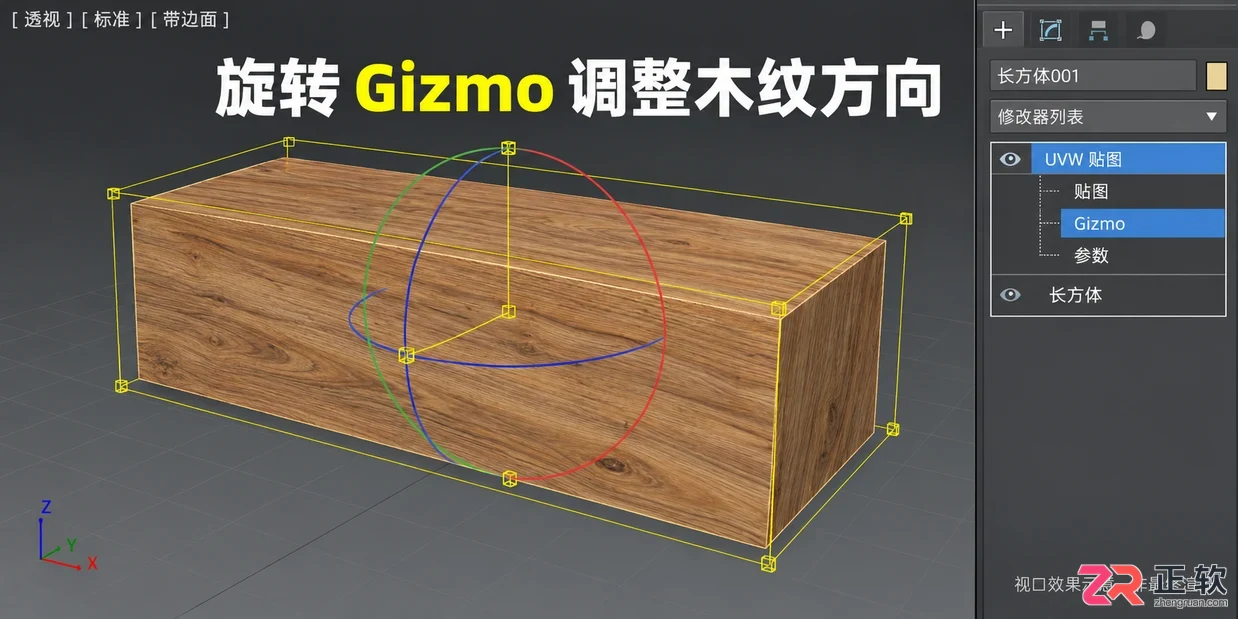

通过 Gizmo 调整贴图方向后的效果
