3dmax玻璃材质贴图怎么操作

想让玻璃出现局部指纹、水渍或磨砂变化，不能只靠一张带颜色的图片。核心思路是先建立透明的实体玻璃材质，再将灰度贴图连接到粗糙度（Roughness）通道，利用贴图的明暗差异控制表面的光滑与模糊程度。这种做法能保留玻璃的折射特性，同时让表面细节随视角和光照自然呈现。

完成效果：玻璃表面呈现清晰的局部磨砂变化，背景物体透过不同区域呈现不同程度的模糊。

必要的概念很简单：黑色区域代表光滑（低粗糙度），浅色或白色区域代表粗糙（高粗糙度）。准备条件包括一个有真实厚度的玻璃模型、一张可用的灰度贴图，以及支持 Physical Material 的渲染环境。下面以 Windows 版 3ds Max 为例，顺序完成从建模到材质连接的全过程。

1. 准备带厚度的玻璃板与灰度贴图

在空场景中创建一个长方体作为玻璃板。建议尺寸设为宽 60cm、高 80cm、厚 1cm。数值仅作示例，关键是物体必须具备真实的前后表面，避免使用单张平面模拟实心玻璃，否则后续开启薄壁选项会导致折射计算错误。创建后检查模型法线方向是否正常。

准备一张有使用权限的灰度粗糙度贴图。图中黑色部分对应玻璃的光滑区域，浅灰色或白色部分对应磨砂区域。初次测试建议使用对比明显的图案，以便快速判断连接是否生效。将贴图文件存入项目专用的素材目录，避免因临时路径被清理而导致贴图丢失。

为了便于观察效果，在玻璃板后方放置一个形状简单的普通物体，并为场景提供基础照明。如果在纯黑背景或空环境中观察，很难分辨玻璃的透明区域与磨砂区域的差异。

2. 建立并分配 Physical Material

按下 M 键打开材质编辑器。在材质/贴图浏览器中搜索并创建 Physical Material（物理材质）。请确认当前渲染器支持该材质类型；若列表中未显示，需先核对渲染器兼容性，不要混用 VRayMtl 或 CoronaMtl 的参数面板。

在 Physical Material 的预设区域，选择 Glass (Solid Geometry)，即适用于实体几何体的玻璃预设。将材质重命名为“玻璃_局部磨砂”。选中场景中的玻璃板对象，点击【Assign Material to Selection】将材质分配给对象。

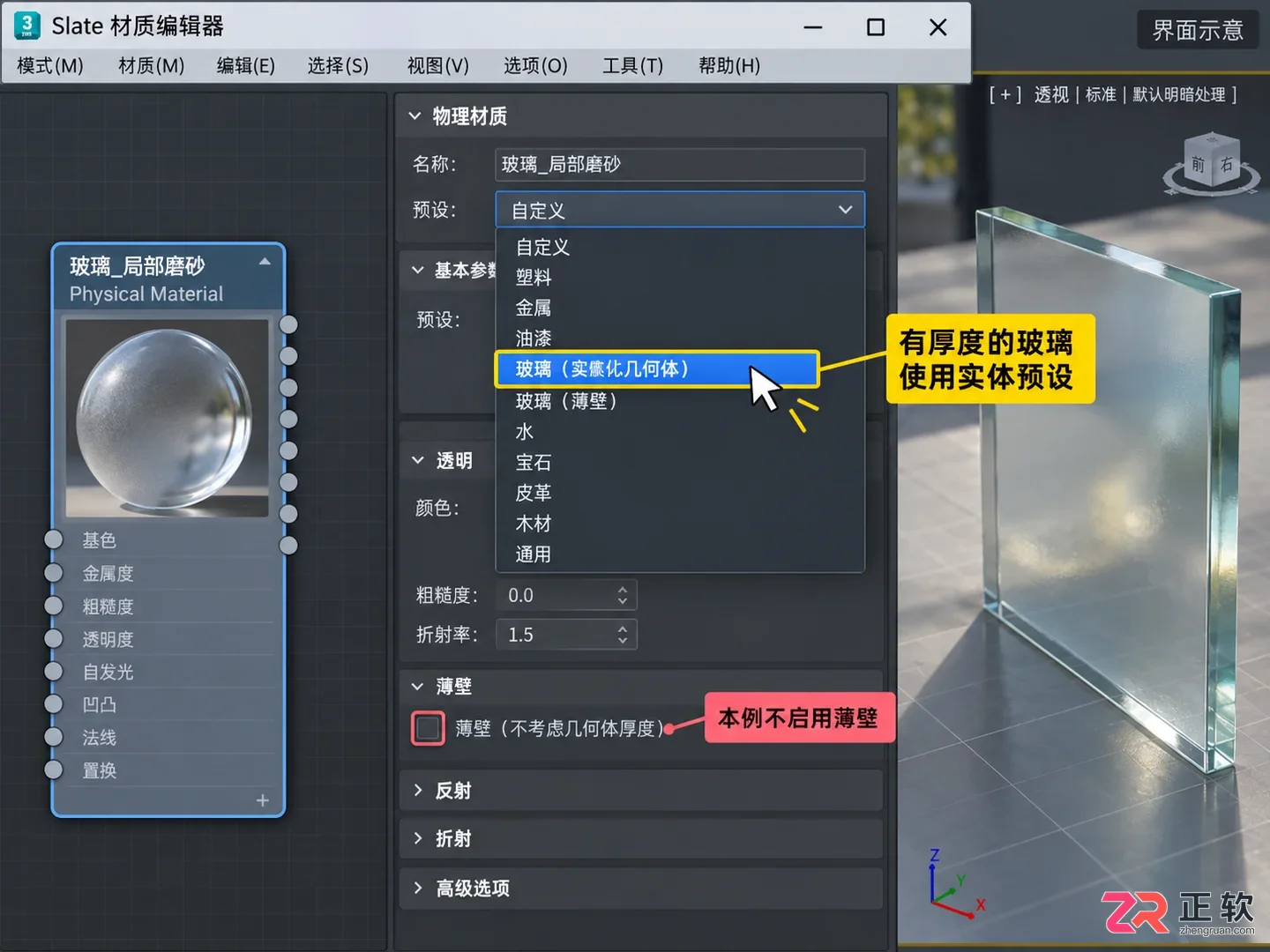

在Physical Material预设中选择适用于实体几何的玻璃类型。

此时先不连接任何贴图，直接进行初步渲染预览，检查普通透明玻璃的基础表现。注意区分单层薄片与实心玻璃的设置路线：本例已有厚度，必须使用实体玻璃预设，切勿随意开启 Thin-walled（薄壁）选项，也不要通过将 Metalness（金属度）调为 1 来增加反光，因为普通玻璃并非金属。

3. 把灰度图接到粗糙度通道

选中刚才创建的材质节点，找到 Roughness（粗糙度）参数。点击其旁边的贴图按钮，选择 Bitmap 并载入准备好的灰度图。在 Slate 材质编辑器中，也可以手动建立位图节点，将其输出端连接到 Physical Material 上明确标注的 Roughness 输入端。

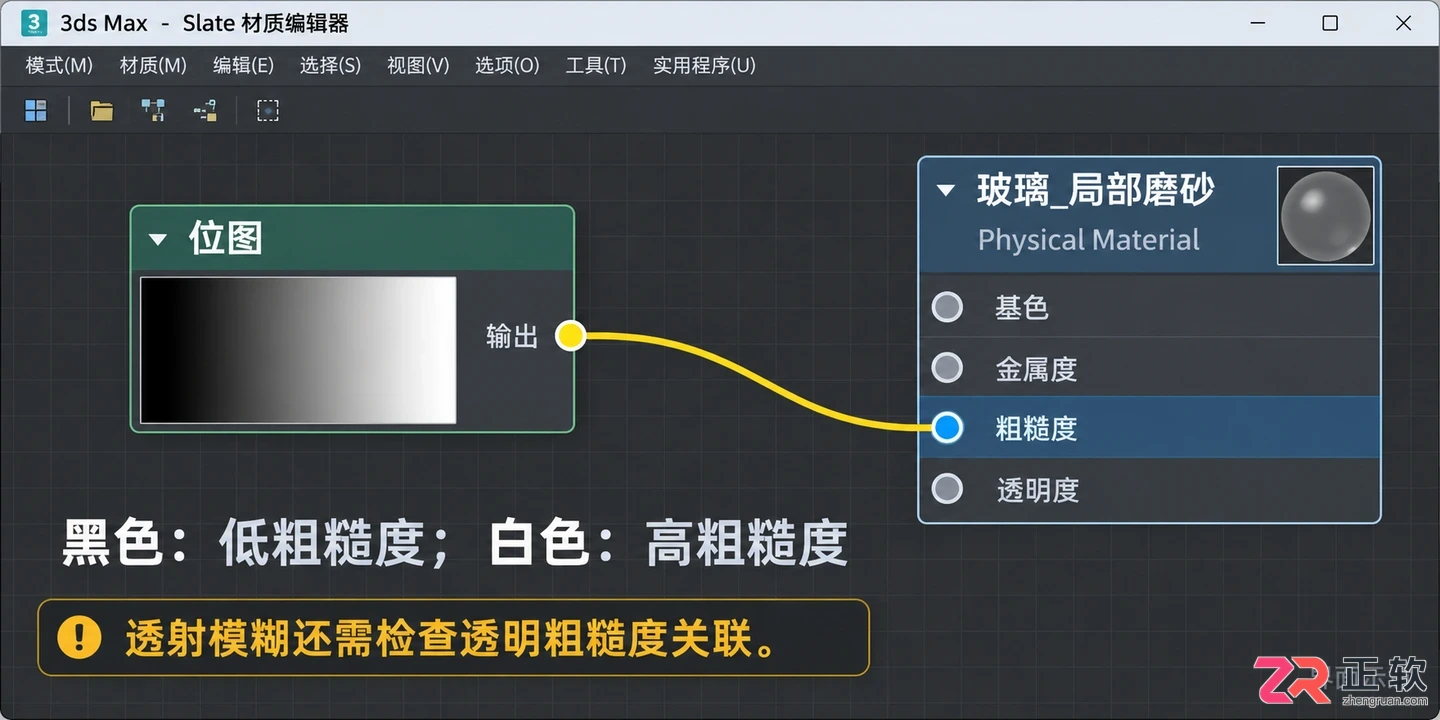

将灰度贴图节点输出连接到Physical Material的Roughness输入端。

Physical Material 中，反射粗糙度与透明部分的粗糙度通常存在关联。若目的是让透过玻璃看到的背景物体局部变模糊，需检查 Transparency（透明度）区域的粗糙度设置。如果该选项与表面粗糙度锁定，两者将同步变化；若需独立控制，应将贴图专门用于透明粗糙度通道，而非仅改变反射高光。

保持默认设置，暂不开启粗糙度反转。按正常逻辑测试：低值（黑色）更清晰，高值（白色）更磨砂。注意 Glossiness（光泽度）贴图与 Roughness 的明暗意义相反，不可混用。在色彩管理设置中，确保数值型贴图被识别为数据或非颜色输入，以避免 Gamma 校正导致的亮度偏差。

4. 用 UVW 坐标控制图案大小

选中玻璃板对象，进入修改面板。为了精确控制贴图在模型上的分布，添加 UVW Map 修改器。对于长方体玻璃，可从 Box（盒形）映射开始，使各面获得相应的投影；若只需正面呈现图案，也可使用 Planar（平面）映射，并单独检查侧面的表现。

调整映射 Gizmo 的尺寸或修改位图的 Tiling（平铺）次数，观察图案在玻璃表面的疏密程度。例如，若希望呈现一片较大的磨砂区域，应避免因默认重复次数过高而导致板面出现许多细碎的小斑块。若开启了 Real-World Map Size（真实世界贴图大小），需确保贴图比例与实际模型尺寸匹配，不能一端开启而另一端按普通平铺思路随意填写。

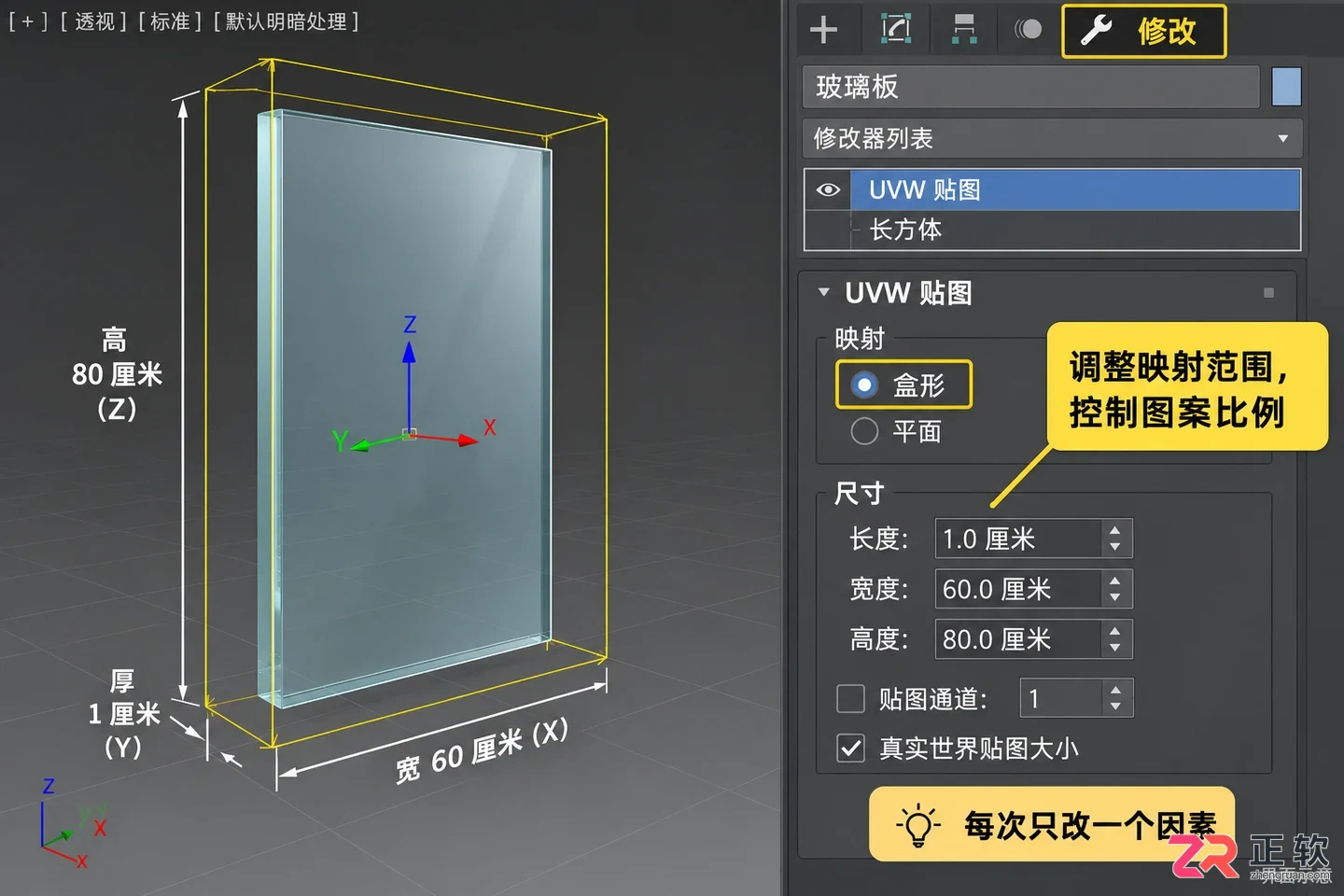

通过UVW Map修改器调整贴图在玻璃表面的投影方式和比例。

建议每次只调整坐标或平铺中的一个因素，观察预览变化后再进行下一步，避免同时调整多个参数导致无法判断原因。若侧面接缝明显，应重新检查投影方式，而不是通过加大贴图模糊来掩盖问题。

5. 预览磨砂变化而不是只看视口

在同一相机角度、同一环境和同一后方参照物的条件下，进行小尺寸渲染预览。重点检查粗糙区域是否比光滑区域更模糊，以及反射边缘是否出现相应的扩散变化。

视口中显示的贴图仅代表纹理已加载，并不代表完整计算了透明、折射和粗糙度效果。最终效果必须由支持 Physical Material 的渲染器进行验证。若整块玻璃都呈现磨砂状，首先确认贴图是否包含足够的低值（黑色）区域，以及是否连接到了正确的槽位。若图案方向相反，检查是否误用了光泽度图或开启了反转选项，无需重新制作素材。

本次操作未涉及凹凸贴图。凹凸主要改变表面法线方向，产生几何起伏感，而粗糙度是让反射和透射光线扩散。若需制作压花玻璃，可另行增加凹凸或置换修改器，但不能用凹凸替代局部磨砂的基础光学设置。

6. 保存材质连接与项目素材

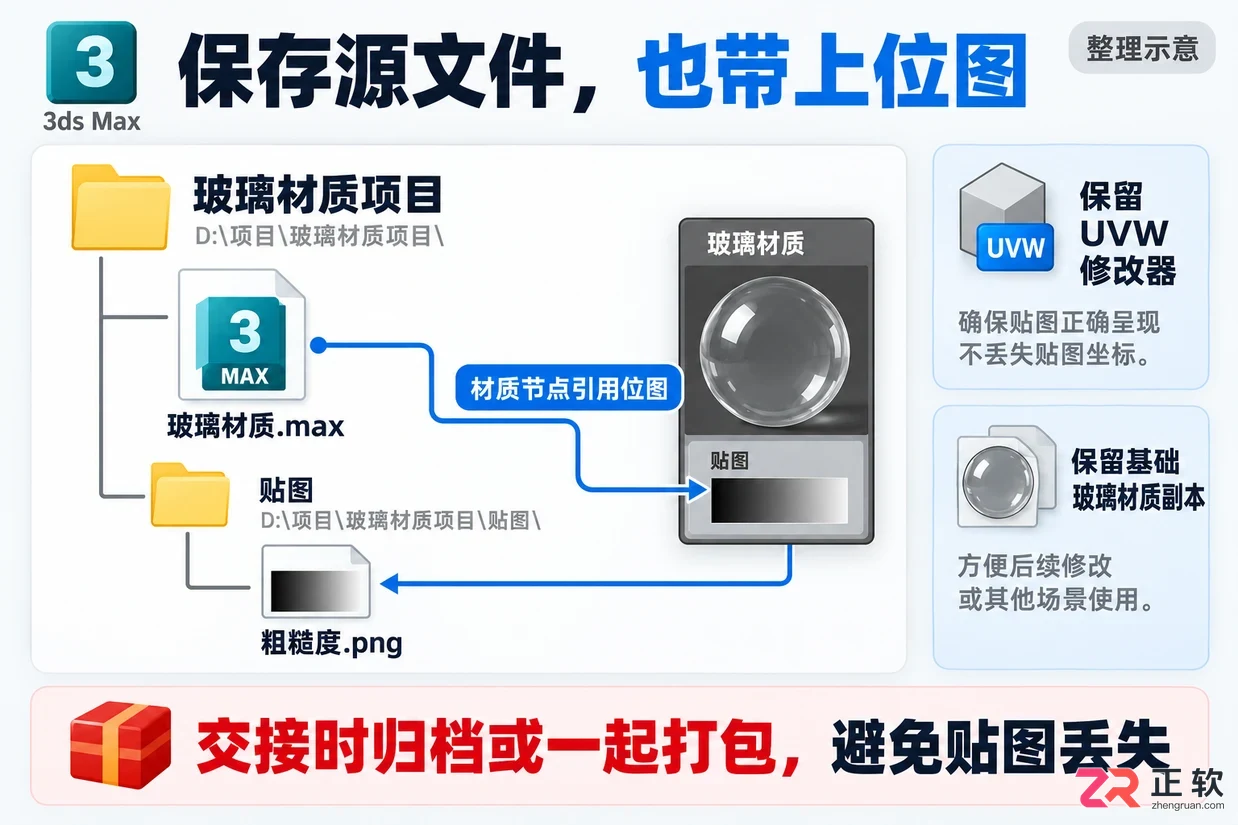

确认材质已正确分配到玻璃板，位图路径有效，且 UVW Map 等修改器处于可编辑状态。保存 .max 源文件。在移动项目或与他人交接时，务必使用归档功能或将用到的位图一起整理打包，避免在其他电脑上打开时出现贴图丢失。

建议保留一份未连接粗糙度贴图的基础玻璃材质副本，以便后续在相同条件下对比效果。最终成果应是玻璃保持透明基础，贴图精准控制局部粗糙变化，且比例与位置可随时调整，而非仅在表面覆盖一层不透明的灰色图片。
