3dmax玻璃材质反射方向不对怎么操作

玻璃上的窗框、亮斑或环境倒影位置不对，不能只靠增加反射强度来解决。反射的位置取决于相机视角、表面朝向以及被反射的环境内容，而透过玻璃看到的景物则涉及折射路径。只有将这两者分开判断，才能确定是调整模型几何结构还是修改环境设置。

以下操作基于 Windows 版 3ds Max，建议在操作前另存工程副本，并固定当前测试相机，以便在同一视角下对比修改前后的效果。

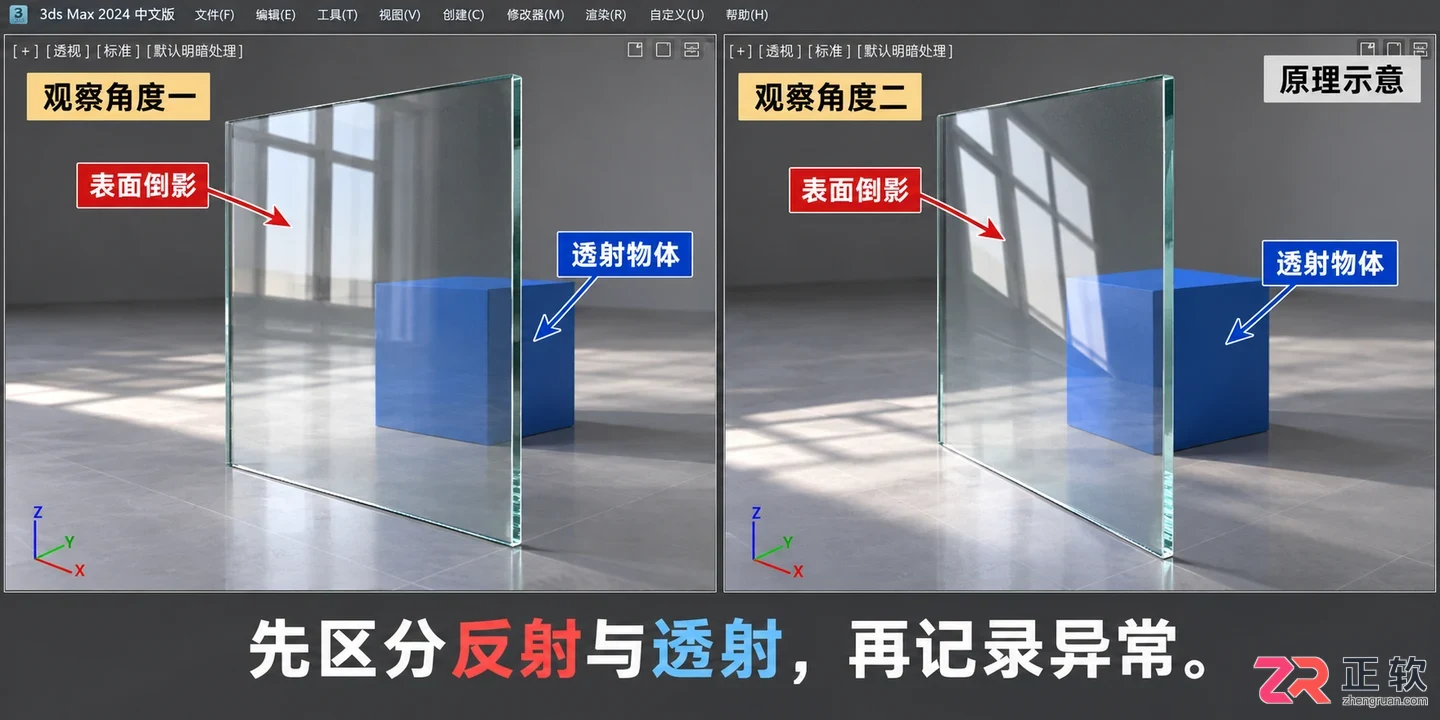

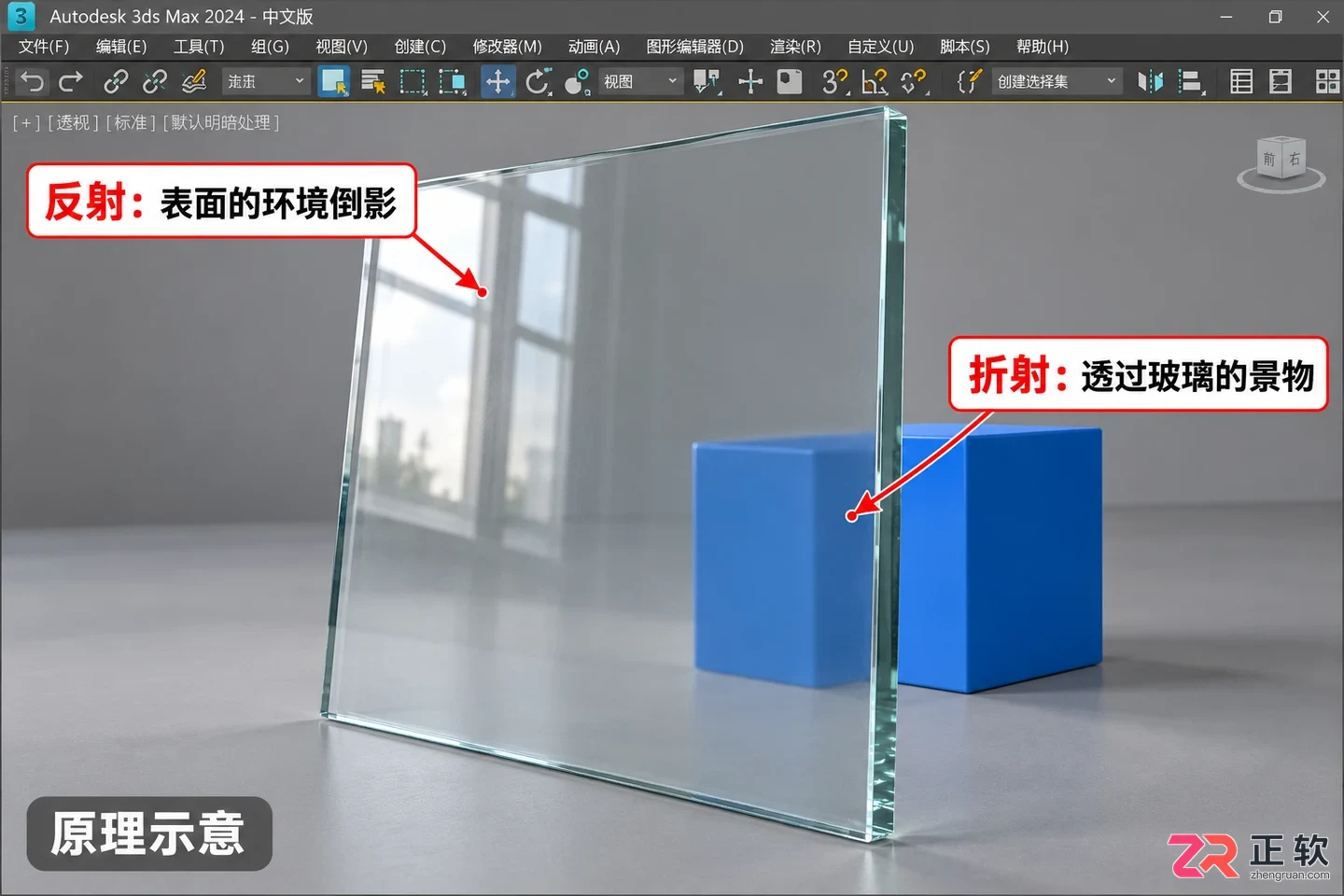

玻璃表面的反射倒影与透过玻璃的折射景物示意

1. 确认异常的是倒影还是透射画面

在当前相机视口中观察玻璃表面的内容，然后切换至另一个角度查看同一模型。需要明确区分：透过玻璃看到的背景物体属于折射（透射）范畴，而浮在玻璃表面的镜像属于反射范畴。

物理反射不会像贴纸一样固定在模型表面。当相机位置移动时，倒影的位置和形状应当随之改变。如果你希望无论从何角度观察，玻璃上都显示完全相同的图案，那需要的可能不是物理反射，而是表面贴图。

记录具体的异常表现，例如倒影整体横向偏移、某一片面出现不自然的折痕，或者透过玻璃看到的景物发生严重扭曲。不要将所有视觉偏差都笼统地归结为“方向反了”，不同的现象对应不同的修正路径。

1. 确认异常的是倒影还是透射画面

2. 暂时排除凹凸和法线贴图的影响

按 M 键打开【材质编辑器】，使用吸管工具从场景中的问题对象拾取当前材质，确认材质分配关系正确。如果使用的是多维/子对象材质，请进入玻璃对应的子材质层级。

保留原始节点连接，暂时断开或禁用玻璃材质中的凹凸（Bump）或法线（Normal）贴图通道。保持其他参数不变，使用同一相机进行小范围测试渲染或视口预览。

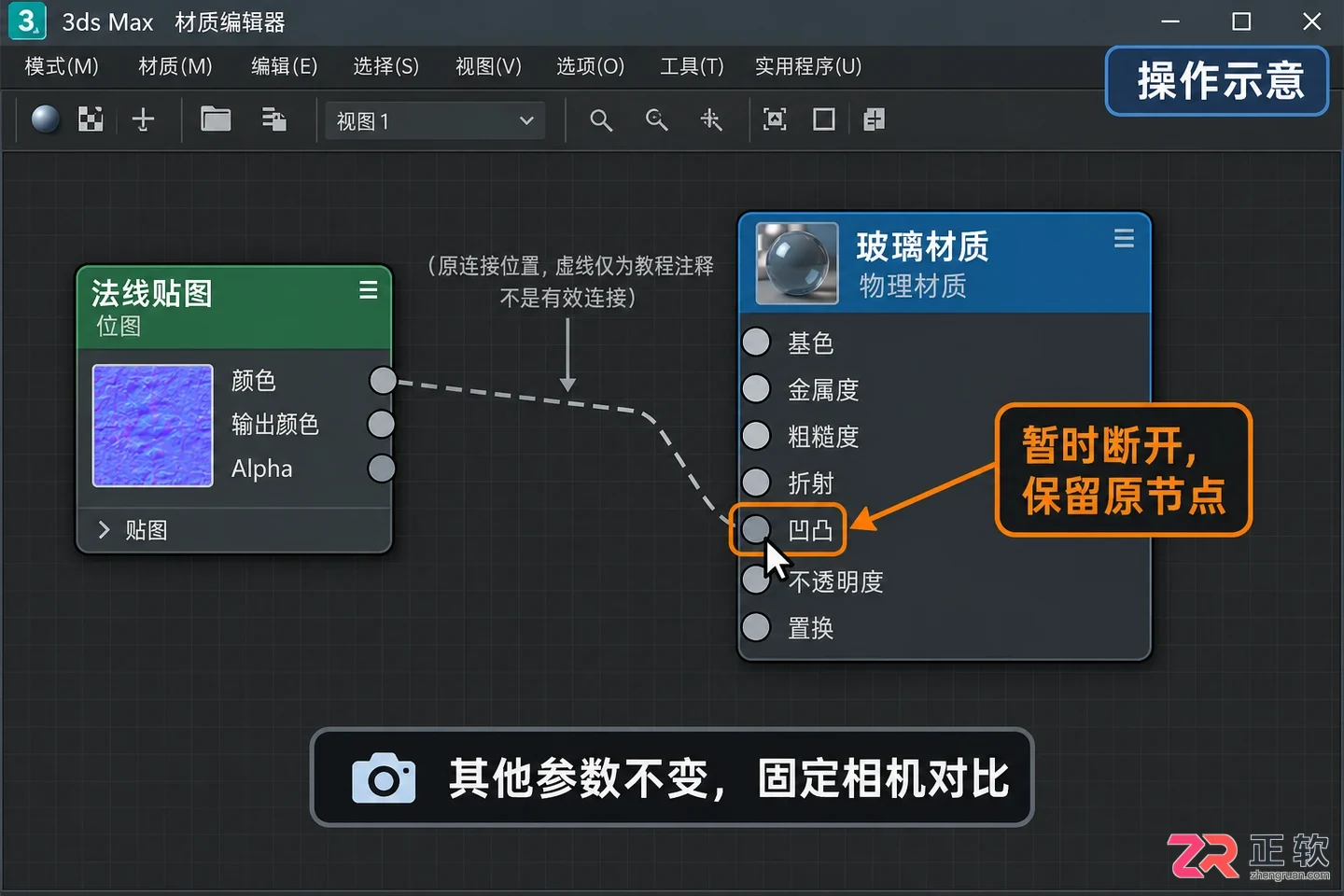

在材质编辑器中暂时断开法线贴图连接以排查问题

如果禁用贴图后，表面的扭曲或局部转折消失，说明问题出在贴图链上，而非环境或几何朝向。此时应重点检查贴图类型是否匹配（如普通灰度图误接为法线贴图），或法线贴图的方向约定（DirectX vs OpenGL）是否与渲染器要求一致。不要盲目翻转颜色通道，应根据贴图来源软件的标准进行核对。

3. 检查几何朝向与显式法线

选中玻璃对象，进入【修改】面板，检查模型的基础几何体和修改器堆栈。对于导入的外部模型，局部面的朝向可能混乱。

可以添加 Normal（法线）修改器来检查面朝向。注意 Flip（翻转）和 Unify（统一）功能解决的问题不同：Unify 用于使相邻面朝向一致，Flip 用于整体反转。不要在不观察模型的情况下同时开启这两个选项。

如果整个封闭壳体明显内外颠倒，翻转面朝向可以修复几何方向。但需注意，单纯将法线乘以负号并不是“让倒影转到另一侧”的万能操作，正确的反射位置仍由几何表面与观察者的相对关系决定。

某些高精度模型包含编辑过的显式法线。此时应检查 Edit Normals（编辑法线）修改器，而不是依赖普通的 Normal 修改器清除所有异常。对于有意制作的硬边或加权法线，不要批量抹平，以免破坏模型细节。每次只调整一个设置，通过开关修改器对比差异，在未确认原因前不要塌陷堆栈。

4. 核对玻璃实际反射的环境

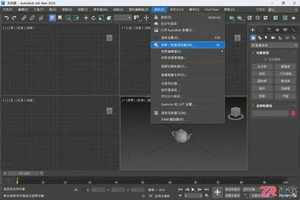

从【渲染】菜单打开环境与效果设置，查看当前使用的环境贴图。同时检查所用渲染器（如 V-Ray、Corona 或 Arnold）是否有独立的环境、反射覆盖或灯光设置。相机视口中看到的背景，不一定就是反射射线所采集的内容。

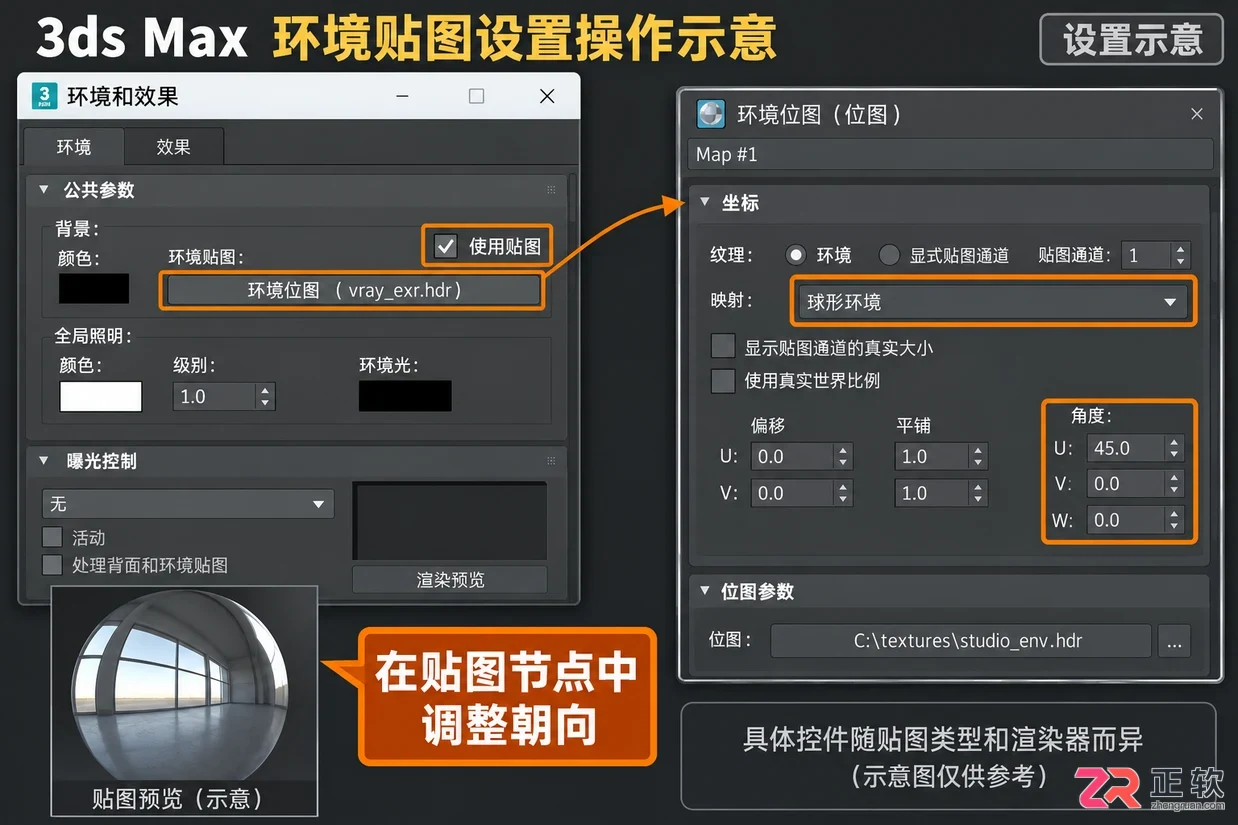

调整环境贴图的旋转以修正反射方向

如果环境贴图的整体朝向与场景不符，应在提供环境的贴图节点或渲染器环境设置中调整旋转角度。每次调整后，使用同一相机对比结果。不同渲染器和贴图类型的旋转控件位置不同，请勿生搬硬套其他教程的参数位置。

对于场景中存在的实体反射对象（如周围的墙壁、家具），检查它们与玻璃、相机之间的相对位置。不要因为倒影出现在预期之外，就急于将玻璃材质改为金属或大幅提高反射强度。强度仅影响可见度，不控制方向。

5. 恢复必要设置并保存对比工程

确认异常来源并完成修正后，逐项恢复之前禁用的凹凸、法线和环境设置。分别检查正面、斜视角以及最终输出相机的效果，确保没有为了修正一个视角的倒影而破坏其他区域的视觉真实性。

修正反射方向后的最终渲染效果展示

如果异常实际上来自透射路径（即透过玻璃看到的物体位置不对），则应继续检查玻璃模型的厚度、内外表面顺序以及材质的折射率（IOR）设置，不要试图通过旋转环境贴图来掩盖折射错误。

最后，保存修复后的 .max 文件及所需贴图，并保留原工程文件用于对比。若仍无法定位问题，建议整理材质类型、渲染器版本以及同相机下的对比截图，以便进行更有针对性的排查。
