3DMax星系材质贴图怎么做

要在 3ds Max 中呈现绚丽的星系效果，最直接的方式是将高分辨率的星系图片作为材质贴图，赋予给一个平面模型。这种做法能快速建立视觉中心，适用于背景板、全息屏幕或概念展示场景。需要注意的是，这属于二维图像映射，模型本身没有真实的体积厚度，旋臂的立体感完全依赖图片本身的透视绘制。

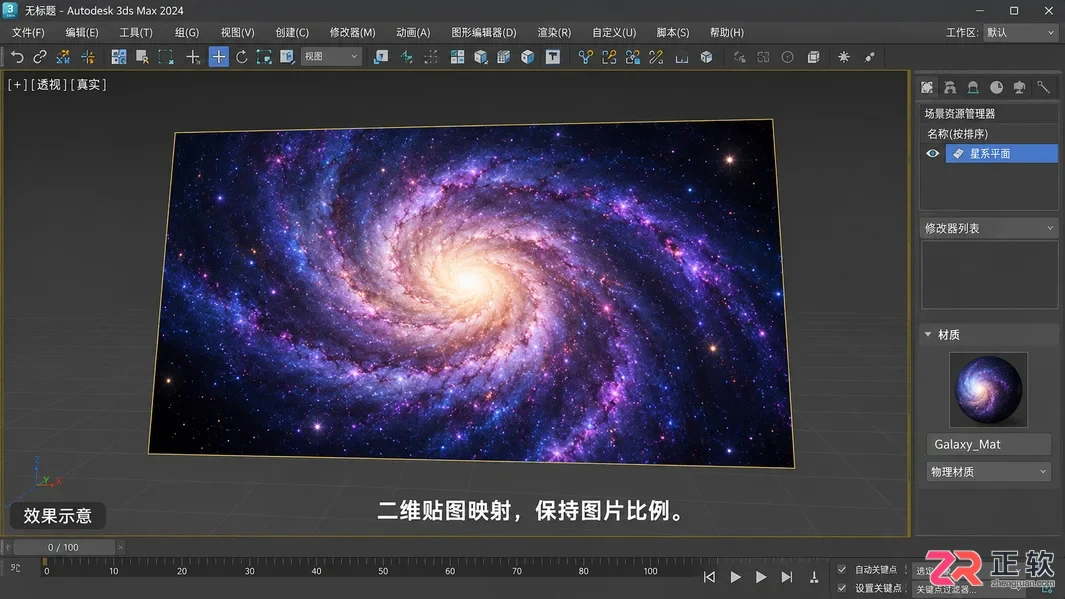

应用星系贴图后的平面展示效果

开始前，请准备一张清晰、无水印且构图完整的星系图片。记录好图片的长宽比例，例如 16:9 或 4:3，这将决定后续建模平面的尺寸，避免图案被拉伸变形。本文操作基于 Windows 版 3ds Max，使用标准的 Physical Material（物理材质）和 Bitmap（位图）节点。

1. 创建展示平面与基础材质

在场景中创建一个 Plane（平面）对象。根据预备图片的比例，在创建面板中输入具体的长度和宽度数值，确保平面长宽比与图片一致。将平面旋转至正面朝向主相机，方便后续观察。

按 M 键打开 Slate 材质编辑器。从左侧材质库中找到 Standard（标准）或 Physical Material（物理材质），拖入视图区域。为了获得更真实的渲染表现，建议使用 Physical Material。将其重命名为“Galaxy_Mat”，以便识别。

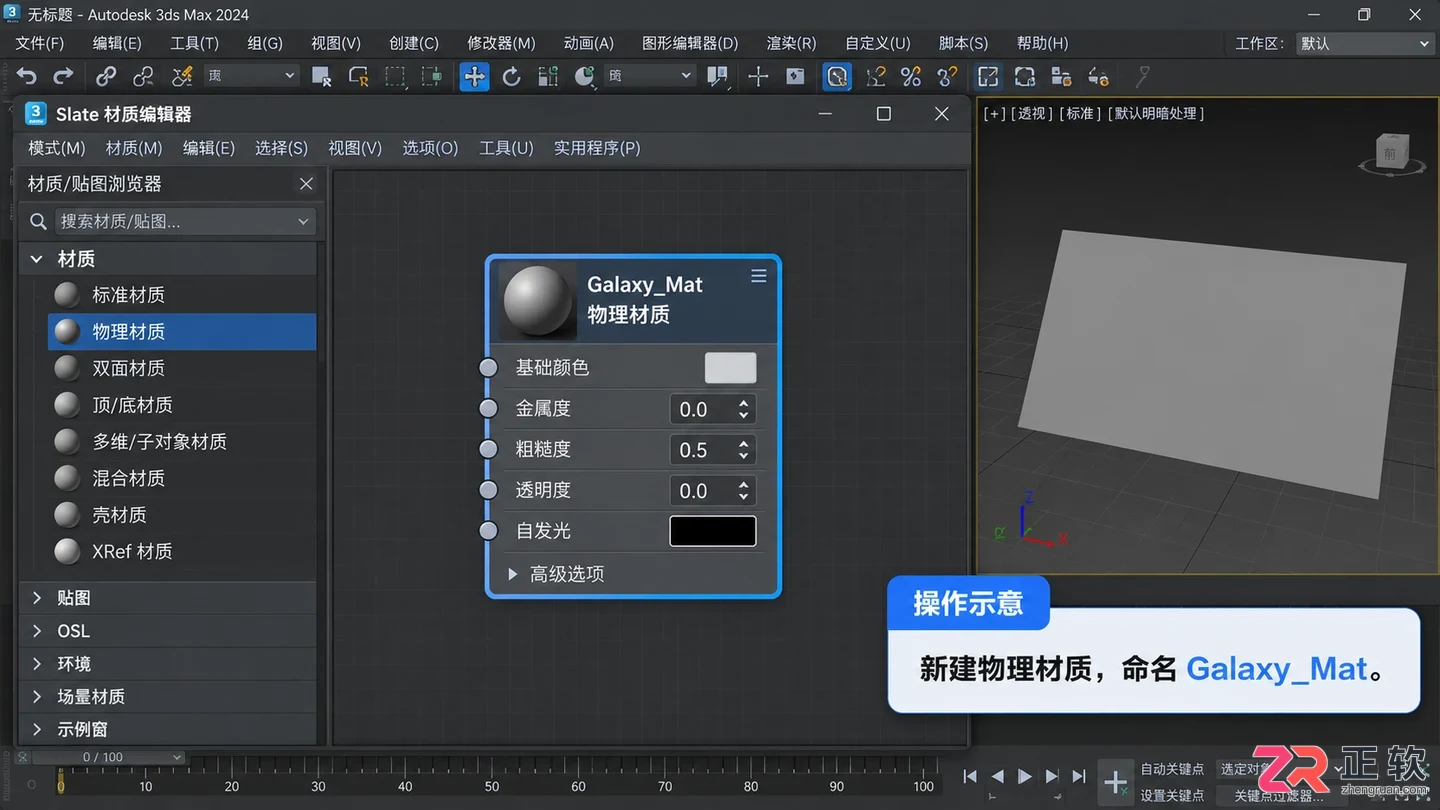

1. 创建展示平面与基础材质

2. 加载星系位图并连接颜色通道

在材质编辑器空白处右键，选择 Maps > General > Bitmap。在弹出的文件浏览窗口中，选中准备好的星系图片并打开。此时视图中会出现一个 Bitmap 节点，显示缩略图。

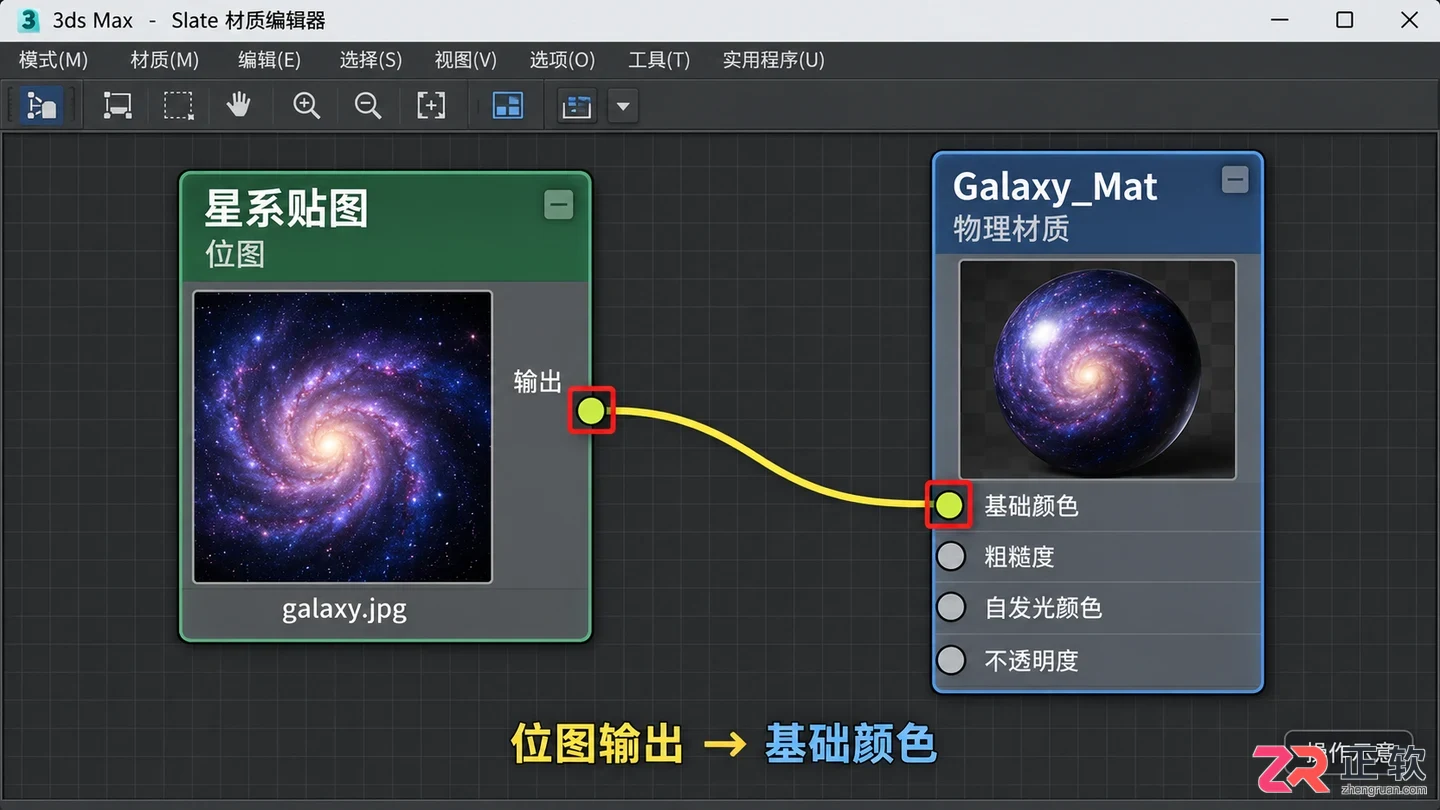

连接位图到基础颜色通道

将 Bitmap 节点的输出端口拖动连接到 Physical Material 节点的 Base Color（基础颜色）输入端口。这种连接方式告诉渲染器，将图片的色彩信息直接作为物体表面的颜色。如果使用的是旧版 Standard 材质，则连接到 Diffuse Color（漫反射颜色）。

选中场景中的平面，点击材质编辑器工具栏上的“Assign Material to Selection”（将材质指定给选定对象）。接着点击“Show Shaded Material in Viewport”（在视口中显示明暗处理材质），此时平面上应显示出星系图案。如果显示为灰色，请检查视口显示模式是否设置为“Realistic”（真实）或“Shaded”（明暗处理）。

3. 使用 UVW Map 校正贴图比例

默认情况下，贴图可能会因为平面尺寸与图片像素比例不匹配而出现拉伸或重复。选中平面，进入 Modify（修改）面板，在 Modifier List（修改器列表）中选择 UVW Map。

在参数卷展栏中，Mapping 类型选择 Planar（平面）。确保 U 和 V 方向的 Tiling（平铺）值均为 1.0。如果图片在平面上显示不全或重复多次，需要调整 UVW Map 的 Gizmo（辅助框）。

进入 UVW Map 的子对象层级，选择 Gizmo。使用缩放工具，沿着平面的长宽方向非均匀缩放 Gizmo，直到视口中的星系图案比例恢复正常，不再被压扁或拉长。同时可以移动 Gizmo 来调整星系中心在平面上的位置。注意不要改变平面本身的几何尺寸，只调整映射范围。

4. 添加自发光效果（可选）

星系通常具有发光特性。如果希望星系在昏暗环境中依然明亮，或者模拟屏幕显示效果，可以利用物理材质的自发光属性。回到材质编辑器，找到 Physical Material 的 Emission（自发光）部分。

勾选 Enable Emission（启用自发光）。将之前使用的同一个 Bitmap 节点，再次连接到 Emission Color（自发光颜色）端口。这样能保证发光的图案与表面颜色完全重合，不会出现错位。

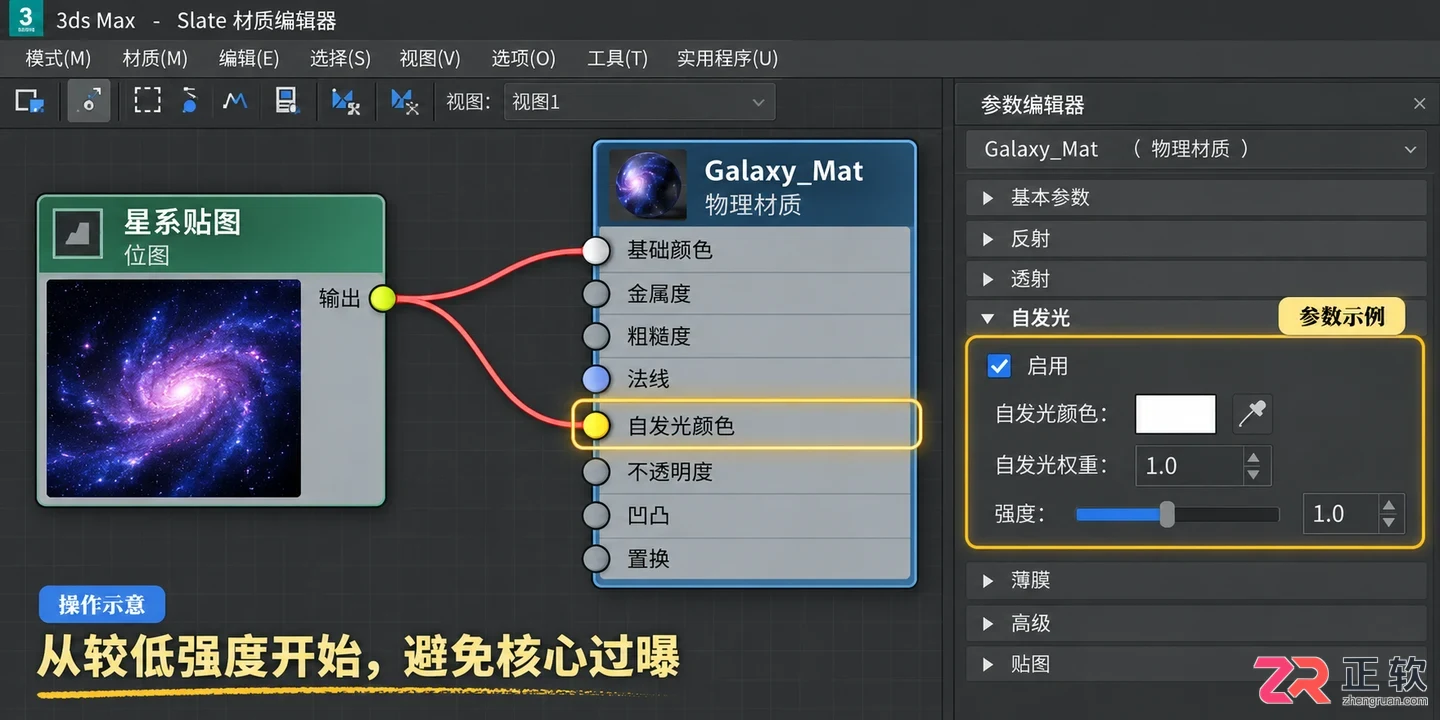

设置自发光颜色与强度

调整 Emission Weight（自发光权重）或 Intensity（强度）参数。建议从较低数值（如 1.0-5.0）开始测试，过高的值会导致中心过曝，丢失星云细节。注意，自发光仅让物体本身变亮，默认情况下不会照亮周围其他物体，除非在渲染设置中开启了全局光照的相关选项。

5. 最终渲染验证与资源整理

完成设置后，进行一次小分辨率的测试渲染。检查重点包括：星系图案是否完整、有无意外重复、比例是否正确以及发光强度是否自然。如果发现图案模糊，请确认原始图片分辨率是否足够，以及渲染输出尺寸是否匹配。

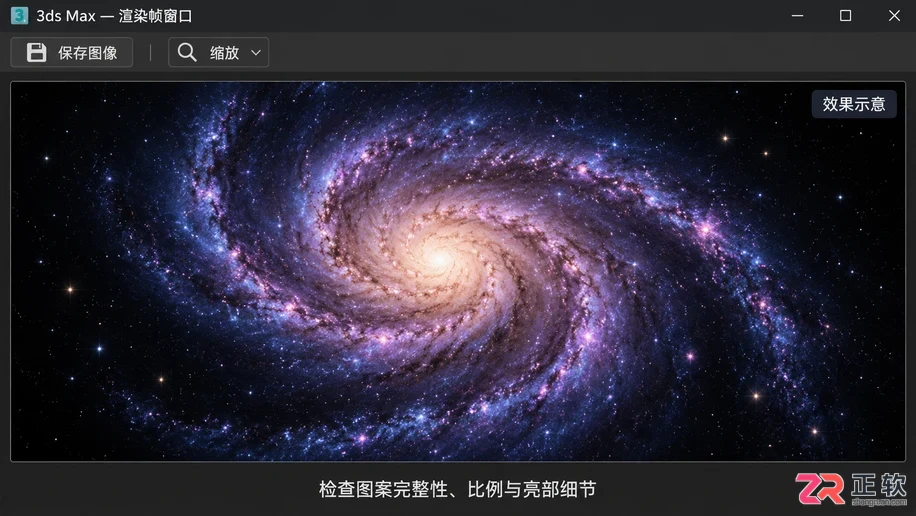

最终渲染验证效果

确认效果满意后，保存 .max 场景文件。务必使用 Asset Tracking（资源追踪）功能或手动将外部星系图片复制到项目文件夹中，防止因路径丢失导致贴图失效。此方法制作的星系为纯平面效果，若需多角度观看的立体纵深，需结合粒子系统或多层平面叠加，而非单纯依赖材质贴图。
