3DMax材质贴图怎么设置

在 3ds Max 中给模型赋予真实的表面质感，核心在于理顺三层关系：图片文件进入贴图节点，贴图连接到材质的对应通道，最后将材质分配给模型。许多新手遇到的贴图不显示、方向错误或接缝明显等问题，往往源于其中某一环的设置偏差。

下面以 Windows 版 3ds Max 2024、Arnold 渲染器和 Standard Surface（标准表面）材质为例，演示如何将一张木纹颜色图准确贴到平面上。我们将重点放在基础连接的建立、纹理大小的控制以及文件路径的保存上，确保你不仅能看到效果，还能理解背后的操作逻辑。

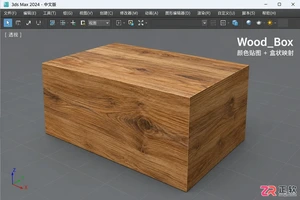

完成贴图设置后的平面渲染效果，木纹方向自然且重复接缝不明显

1. 建立平面并整理贴图文件

首先在场景中创建一个平面对象。选中该平面，在右侧【修改】面板中确认其参数。普通平面默认具有生成贴图坐标的功能，但为了后续更精确地控制映射方式，我们稍后会通过 UVW Map 修改器进行明确设定。

准备一张你拥有使用权的木纹图片，建议将其放入当前项目专用的文件夹中，避免从临时下载目录或移动设备直接读取，以防路径丢失。将文件命名为易于识别的名称，例如“Wood_Color.jpg”，以便在多个素材中快速区分。

完成上述准备后，保存一个 .max 场景文件。请注意，此时保存的仅是场景数据，外部的贴图文件并不会自动嵌入到 .max 文件中，因此保持文件路径的稳定至关重要。

2. 创建与渲染器一致的材质

按 F10 键打开【渲染设置】窗口，确认当前的生产渲染器已设置为 Arnold。接着按 M 键打开材质编辑器，并切换到 Slate 板岩材质编辑器模式。

在左侧的材质/贴图浏览器中，找到 Arnold 分类，双击创建【Standard Surface】节点。将该材质重命名为“木纹平面”，以便于管理。对于普通的不透明木材示例，保持金属度（Metalness）为 0、透射（Transmission）为 0，并将基础权重（Base Weight）设为 1。切勿为了增加亮度而错误开启玻璃透射，也不要将木材误设为金属材质。

这里使用的是 Arnold 特有的 Standard Surface 材质，其基础颜色输入端口为 Base Color。如果你的场景使用的是 V-Ray 或其他渲染器，请选择对应的材质类型，不要盲目照搬插槽名称。

2. 创建与渲染器一致的材质

3. 将 Bitmap 接入基础颜色

在 Slate 编辑器中，创建一个【位图】（Bitmap）贴图节点。在弹出的文件选择窗口中，定位并加载之前准备好的木纹图片。

从 Bitmap 节点的输出端拖动连线，连接到 Standard Surface 材质的【Base Color】输入端口。请务必检查连线的终点，确保没有误接到 Roughness（粗糙度）、Opacity（不透明度）或 Bump（凹凸）通道。颜色贴图仅控制表面色彩，若接错通道会导致模型透明或出现错误的凹凸效果。

在Slate编辑器中将Bitmap节点的输出连接到Standard Surface的Base Color端口

双击 Bitmap 节点，可以在参数区域查看文件路径及色彩空间设置。建议使用与图片编码一致的输入颜色空间，让软件按照当前的色彩管理配置进行解释。如果素材包中包含 Color、Normal、Roughness 等多张贴图，请仔细核对文件名，确保加载的是颜色图而非其他数据贴图。

4. 把材质分配给平面

回到视口选中之前创建的平面，然后在 Slate 编辑器中选中“木纹平面”材质节点，点击工具栏上的【将材质指定给选定对象】按钮。你也可以直接从材质节点的输出端拖拽连线到视口中的平面上，但要注意分配的是完整的材质球，而非孤立的 Bitmap 节点。

为了辅助观察，可以尝试开启材质或贴图的【在视口中显示贴图】选项。需要注意的是，Arnold 材质在视口中的预览存在一定限制，显示的灰色或简化效果并不代表材质未分配成功。最终的表面表现应以 Arnold 渲染结果为准，不要完全依赖视口预览来判断材质是否正确。

4. 把材质分配给平面

5. 用 UVW Map 调整纹理大小与方向

选中平面，在【修改】面板中添加【UVW Map】修改器。将映射方式选择为【平面】，并确保贴图通道设为 1，这与 Bitmap 节点中使用的贴图通道保持一致。对于本次基础练习，建议关闭“真实世界尺寸”选项，避免两套尺寸控制系统相互干扰。

初始状态下，Bitmap 的 U、V 平铺值均为 1，偏移为 0。观察视口或测试渲染，整张图片会覆盖整个平面。若希望纹理重复出现，可在 Bitmap 节点的坐标卷展栏中，将 U、V 平铺值同时改为 2。此时你会看到单块纹理变小，重复次数增加，但这并非图片分辨率提高，而是映射密度的变化。

如果需要旋转木纹走向，可以在 Bitmap 的坐标设置中调整 W 角度，例如尝试输入 90 度。建议在调整时一次只改变方向或尺寸中的一项参数，以便清晰判断每项设置对最终效果的影响。UVW Map 修改器与 Bitmap 节点的平铺设置会共同作用，本次练习保持修改器平铺为 1，仅在 Bitmap 节点中调整重复次数。

6. 渲染核对并保留外部文件

在场景中添加适当的光照，例如创建一个 Skydome Light 作为环境光，选择一个能清晰观察平面的视角进行测试渲染。检查木纹是否出现在正确的对象上，方向是否符合预期，以及重复接缝是否自然。

测试渲染结果，检查木纹方向和重复效果

本例仅使用了颜色贴图，因此不会产生真实的几何凹槽。若后续需要表现木材的表面起伏，应另行连接法线（Normal）或凹凸（Bump）贴图，不要试图通过提高颜色图的对比度来模拟立体感。

最后，再次保存 .max 文件。使用 3ds Max 的资源追踪功能（Asset Tracking）确认木纹图片的路径有效。当需要将场景发送给他人或在其他电脑打开时，务必连同外部贴图文件一起打包传递。只有当重新打开场景后，材质连接依然完整且贴图能够被正确读取，才算完成了这套基础设置的保存工作。
