3dmax不锈钢材质怎么调整

不锈钢材质在渲染中容易呈现为灰暗的塑料感，通常是因为材质模型选择错误、反射粗糙度设置不当或照明环境缺乏细节。下面以 Windows 版 3ds Max 2025 的 Physical Material（物理材质）为例，使用同一个带圆角的金属零件，依次调整出抛光和偏磨砂的不锈钢外观。示例参数仅用于观察变化逻辑，不代表特定钢材的物理实测数据，也不直接适用于 V-Ray、Corona 等其他渲染器的材质面板。

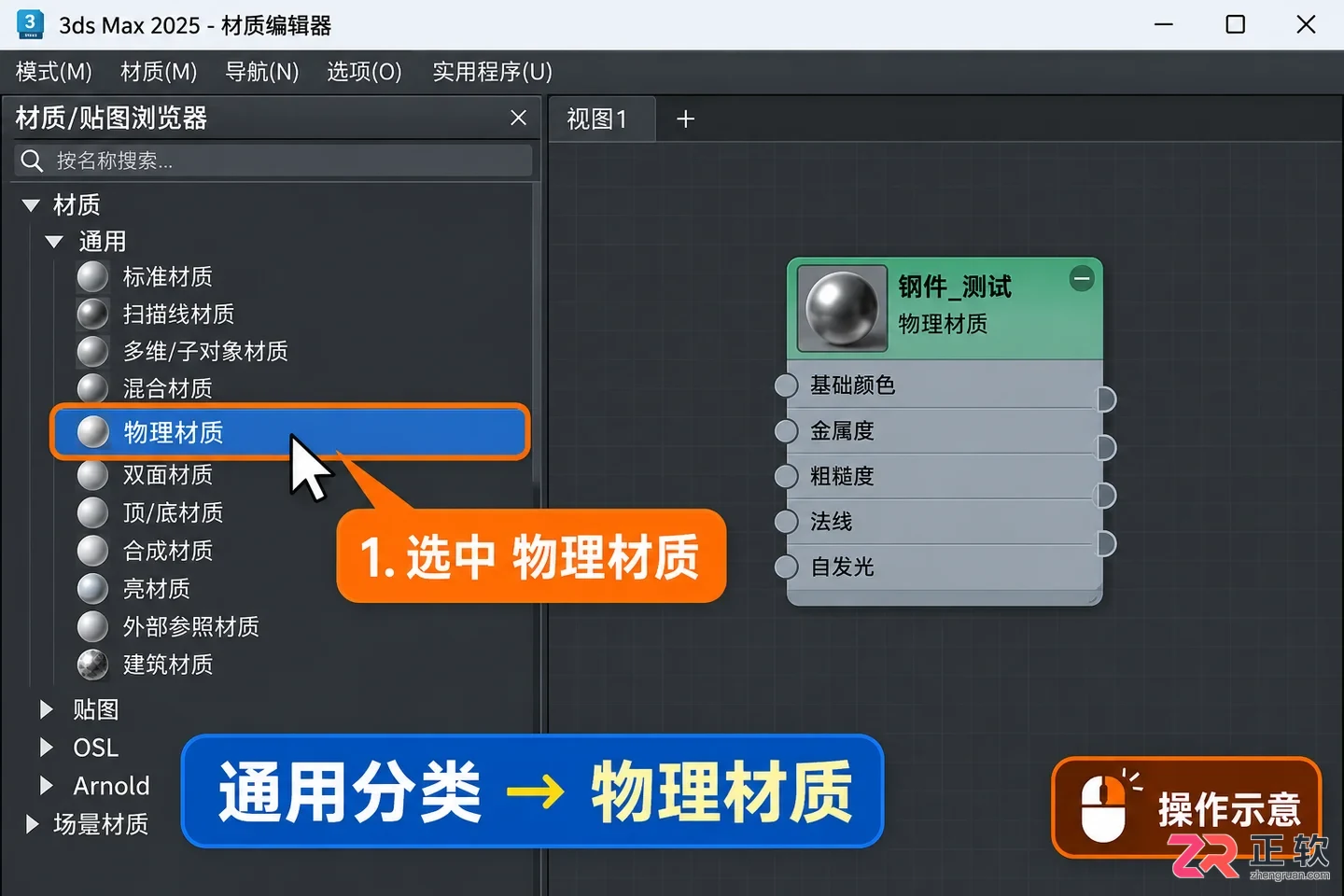

在材质编辑器通用分类中选择物理材质

1. 在副本中建立物理材质

先另存一份 .max 场景副本，保留原始文件以防误操作。选中需要调整的金属零件，按 M 键打开材质编辑器。在材质/贴图浏览器的【通用（General）】分类中，找到并双击【物理材质（Physical Material）】，创建一个新材质，将其重命名为“钢件_测试”。

将新材质拖拽赋给选中的零件，或在选中物体状态下点击材质编辑器中的【将材质指定给选定对象】按钮。确认编辑器顶部显示正在编辑的是“钢件_测试”，而非其他样本球。建议优先使用标准模式下的参数面板，无需进入高级模式修改复杂的反射曲线。

为了更清晰地观察高光过渡，模型表面最好带有少量圆角。如果模型原本已赋予多维子材质或其他复杂材质，请在副本中单独检查当前选中部分的材质ID范围，避免错误替换整个模型的材质。

2. 确立不透明金属的基础

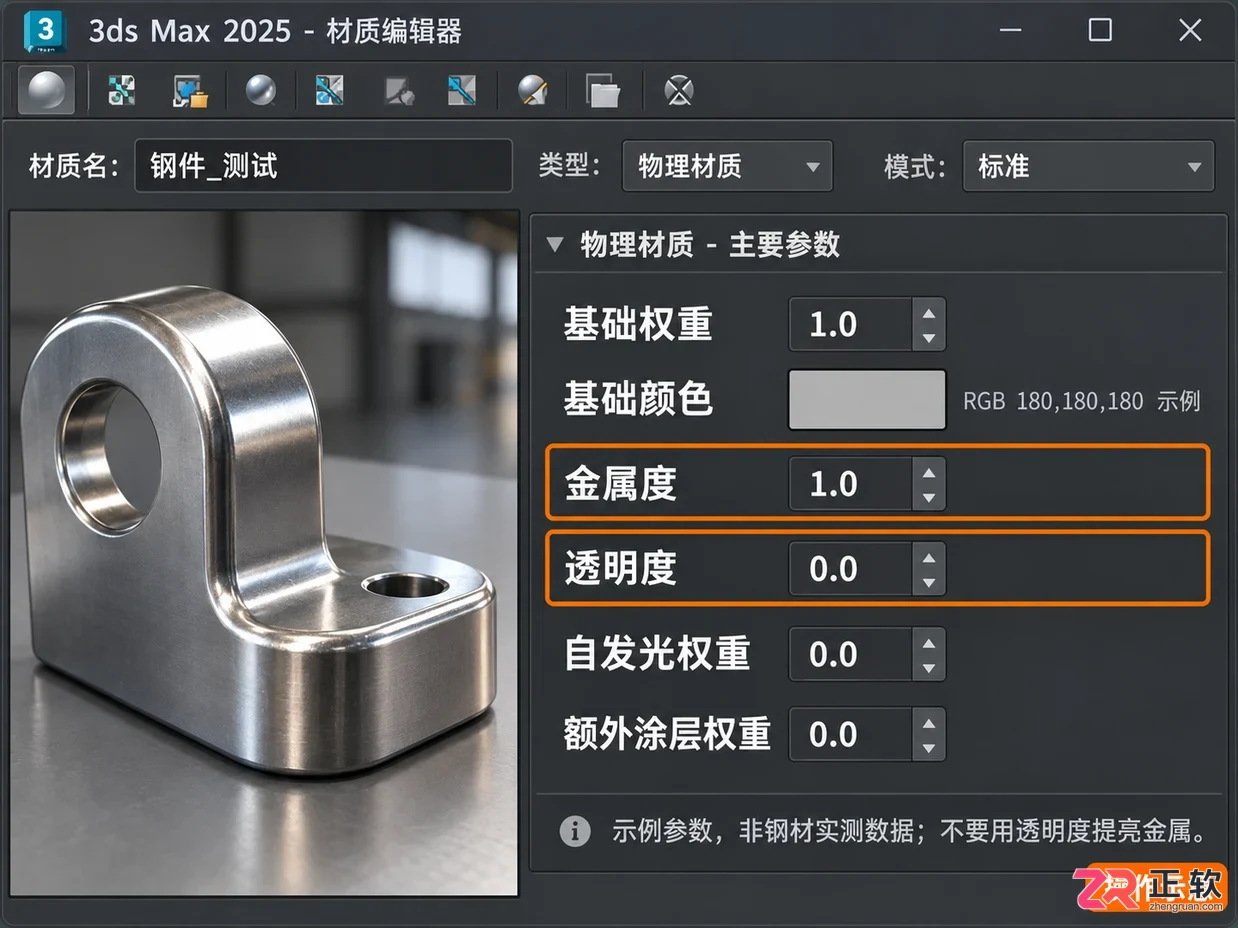

在基础参数区域，将【金属度（Metalness）】滑块拉至 1。保持【基础权重（Base Weight）】为 1，【基础颜色（Base Color）】选择中性浅灰色（如 RGB 180, 180, 180），暂时不要赋予明显的蓝色或黄色倾向。确保【透明度（Transparency）】为 0，【自发光（Emission）】和【额外涂层（Coating）】权重也保持为 0。

此时，材质表面切换为金属反射模型。在物理材质中，基础颜色直接决定金属反射的颜色，而不再是塑料材质的漫反射底色。切勿通过提高透明度来试图让金属变得“透亮”，这会破坏不透明金属的物理属性。

注意，不同渲染器或材质类型的金属参数逻辑存在差异。本文仅针对 3ds Max 原生 Physical Material 面板进行调整，不混用旧版 Standard 材质的高光级别或第三方渲染器的反射颜色数值。

2. 确立不透明金属的基础

3. 用粗糙度区分抛光与磨砂

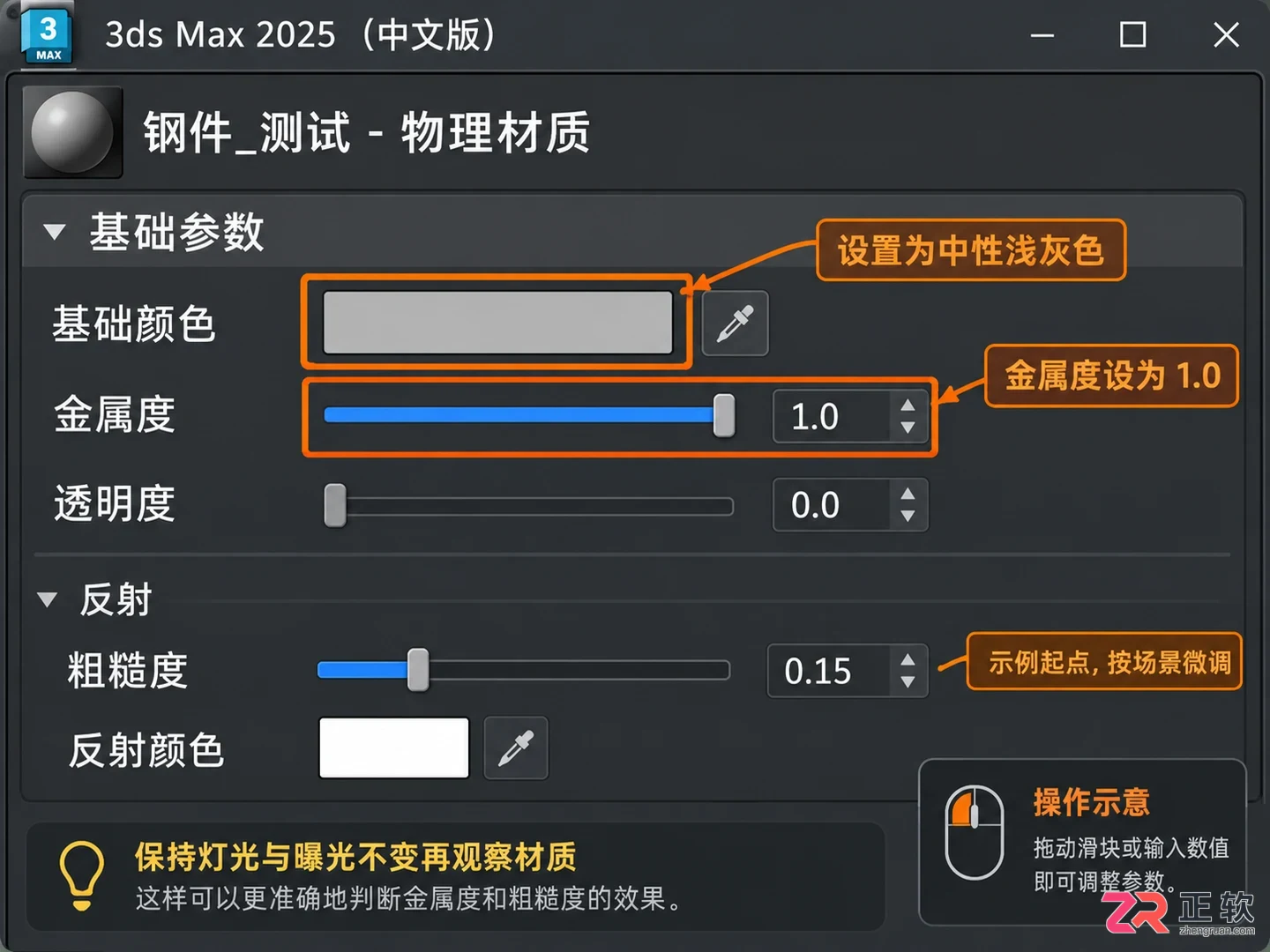

找到反射参数区域的【粗糙度（Roughness）】。确认未启用将粗糙度反向解释为光泽度（Glossiness）的选项。首先将粗糙度设为 0.15，观察接近抛光不锈钢的效果；随后仅将该数值改为 0.4，对比观察反射边缘是否变得更宽、更模糊，从而模拟磨砂质感。

这两个数值仅作为对照起点。若需要更清晰的环境倒影，请减小粗糙度；若需要柔和的磨砂感，则适当增大。调整期间，请保持基础颜色、曝光值和灯光位置不变，以便准确判断是粗糙度参数导致了视觉变化。

需注意，此处调整的是反射粗糙度，而非漫反射或透明粗糙度。这些相近名称的参数位于不同区域，选错可能导致无法看到预期的金属反射变化。

设置金属度为1，基础颜色为浅灰

4. 需要拉丝方向时再调各向异性

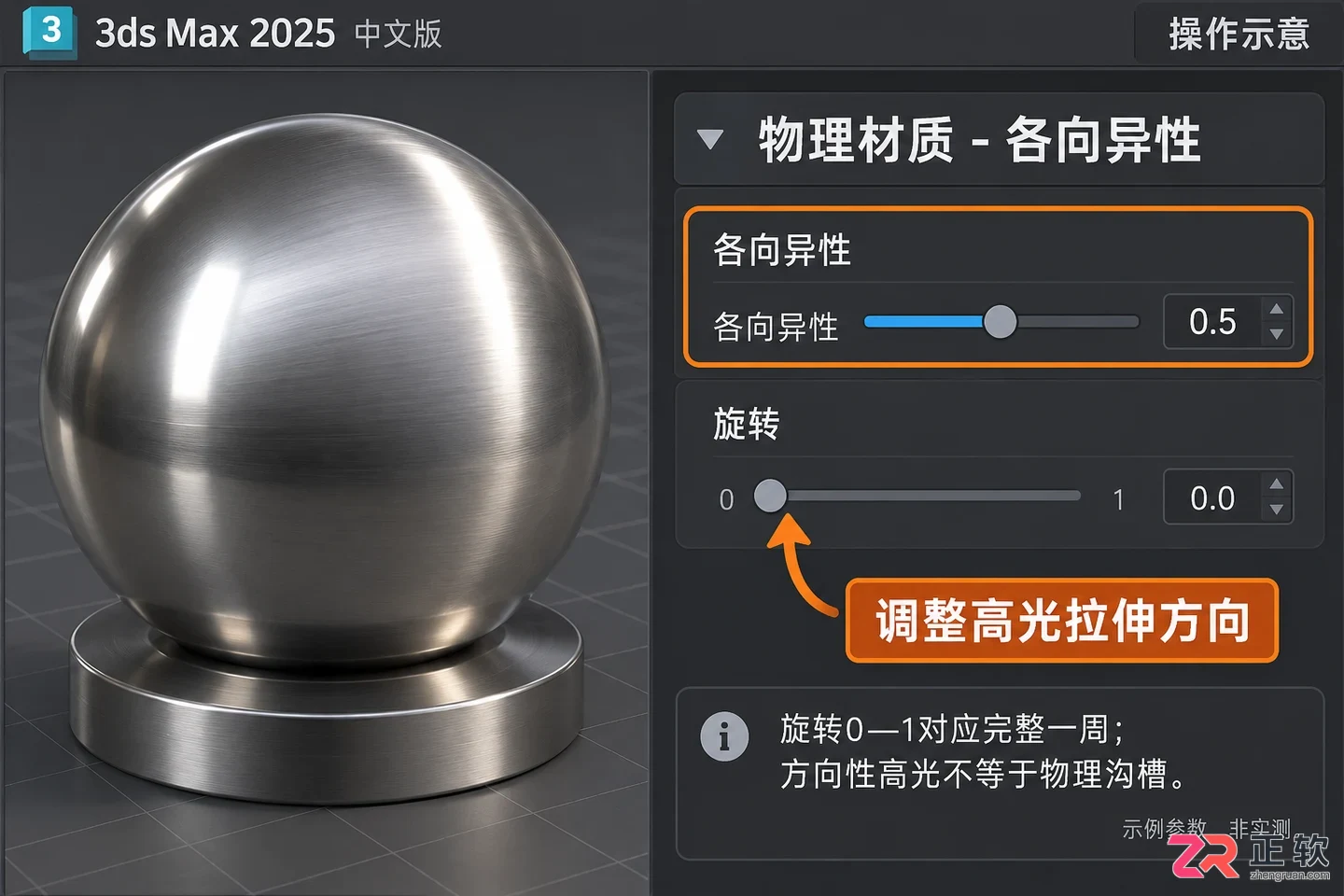

保持上一步中较柔和的粗糙度设置，展开【各向异性（Anisotropy）】参数组。在 Physical Material 中，该参数通过不同方向的粗糙度比例来描述表面拉伸效果。默认值 1 表示无拉伸；可尝试将其改为 0.5，观察高光是否出现方向性拉长，再根据零件实际外观微调。

使用【旋转（Rotation）】参数改变高光拉伸的方向。该参数的取值范围是 0 到 1，对应 0 到 360 度的完整旋转周期，并非直接输入角度值。调整时保持相机视角和灯光位置固定，观察高光方向是否与零件的加工纹理方向一致。

方向性高光并不等同于真实的物理沟槽。若需要近距离可见的细微拉丝纹理，后续需配合合适的凹凸贴图或法线贴图及正确的 UV 坐标。当前阶段应先理顺纯参数材质，避免叠加未经检查的贴图来掩盖基础设置问题。

调整各向异性和旋转参数模拟拉丝效果

5. 用实际渲染检查环境反射

切换到已配置好的渲染相机视图，保持渲染器、曝光控制和灯光设置一致，分别渲染低粗糙度（抛光）和较高粗糙度（磨砂）的对照图。材质编辑器中的样本球仅提供初步参考，不能替代零件在实际场景光影下的最终表现。

金属材质主要依靠反射周围环境来呈现质感。如果场景四周几乎全黑，金属表面会显得暗淡无光；如果环境亮度过于均匀，表面则可能缺乏明暗层次。请先检查现有灯光和环境贴图是否能在零件表面形成清晰的亮暗变化，再决定是否继续调整材质参数，切勿试图通过增加自发光来强行照亮金属。

若渲染结果完全不随材质参数变化而变化，请返回检查材质赋值范围、是否为实例复制以及渲染器对 Physical Material 的支持情况，而不是盲目将所有数值推向极端。

6. 保存材质与可编辑场景

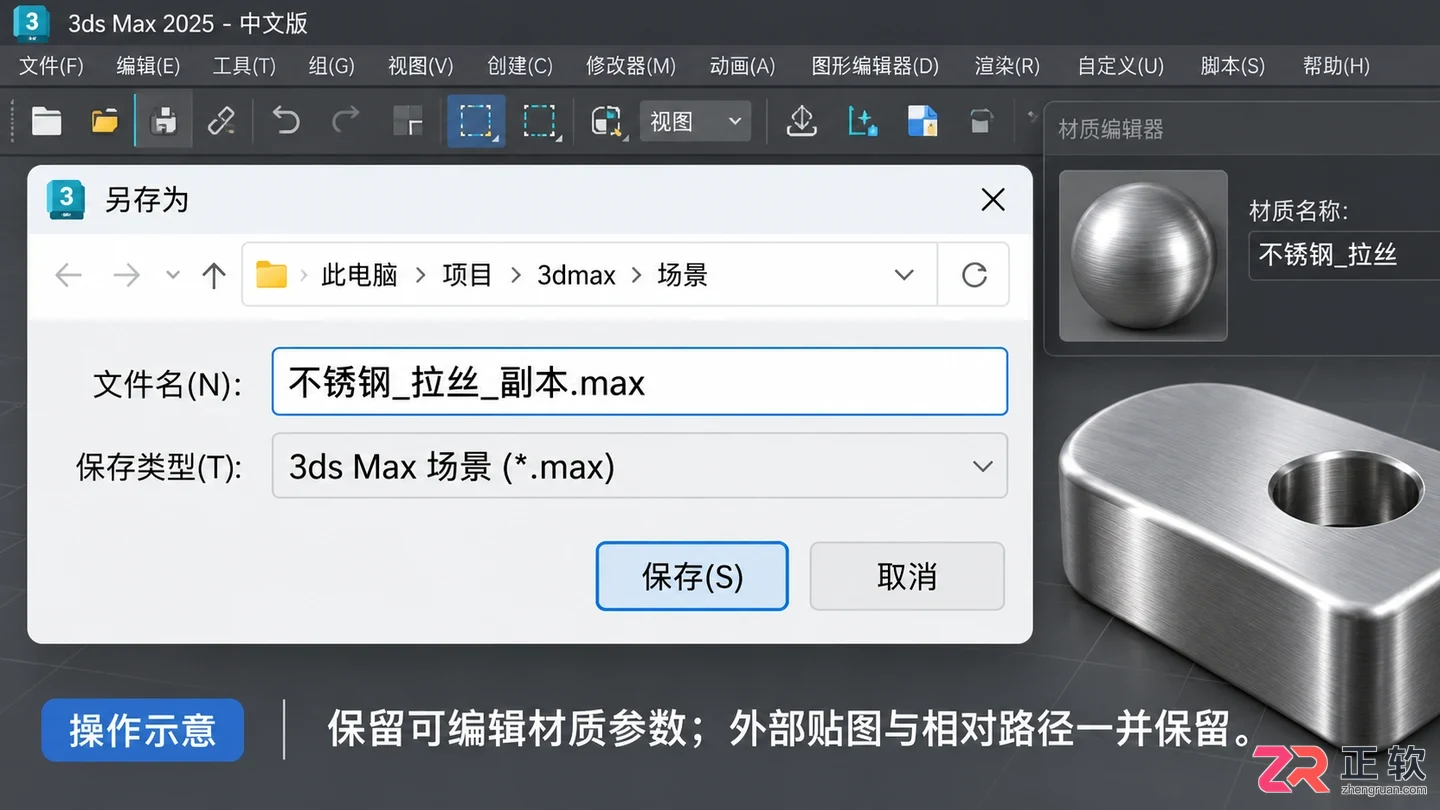

选择最接近目标效果的粗糙度和各向异性设置，为最终材质重新命名（如“不锈钢_抛光”或“不锈钢_拉丝”）。检查场景中其他对象未被误改，保存 .max 副本。如果使用了外部贴图文件，请一并保留贴图文件及其相对路径。

成品应呈现出中性金属反射、恰当的清晰度以及必要的拉丝方向，而非仅凭材质名称判断完成度。保留可编辑的参数设置，以便在更换灯光环境、调整零件尺寸或改变拍摄距离时，能基于实际渲染画面进行快速微调。
