blender导出打印文件教程详解操作步骤与格式设置

在 Blender 中导出用于三维打印的文件，关键不在于简单地将扩展名改为 .stl，而在于确保切片软件能读取到正确的模型尺寸、封闭的表面以及合理的几何结构。如果跳过这些步骤，打印出来的模型可能会缩小一千倍、出现破洞或无法成型。

下面以 Windows 系统上的 Blender 4.5 LTS 版本为例，通过制作一个计划打印为 20 毫米立方体的小模型，完整演示从建模约定到导出复查的全过程。

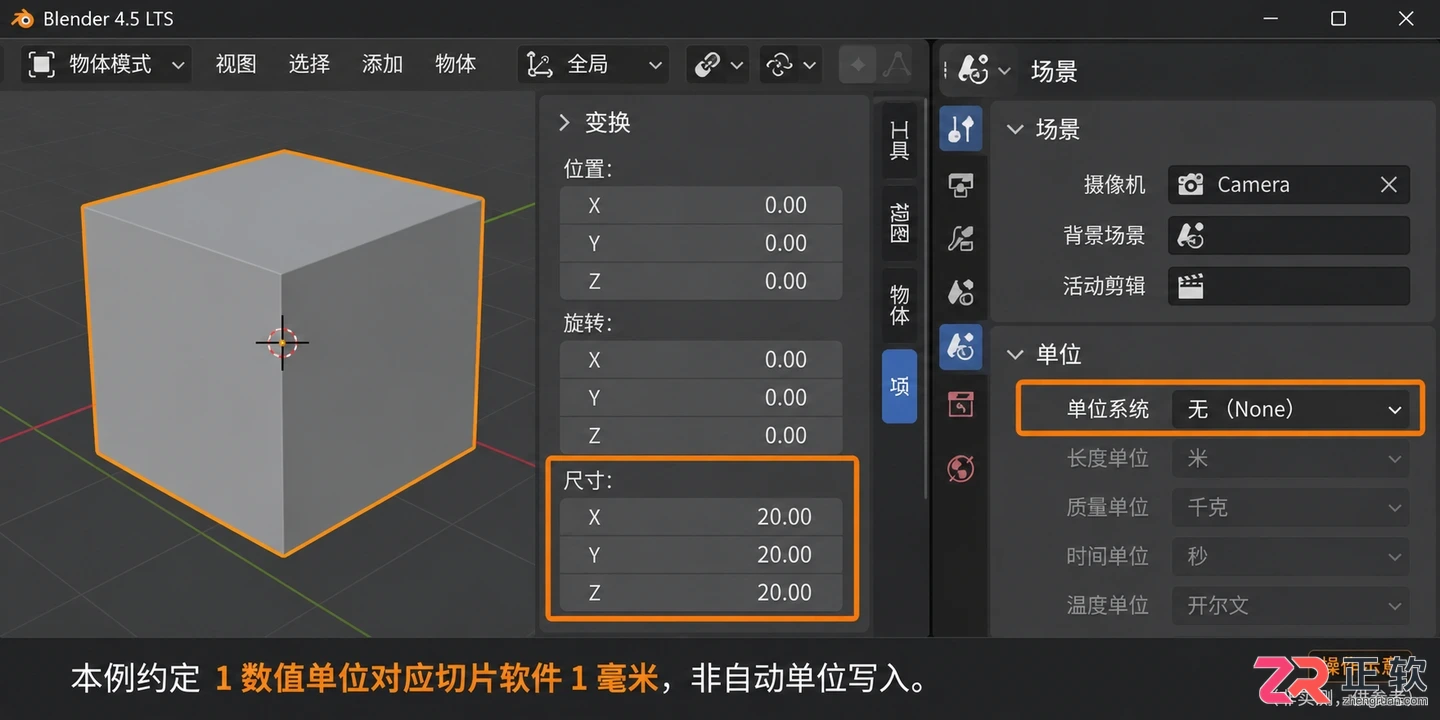

在场景属性中将单位系统设为None，并在侧边栏将立方体XYZ尺寸均设为20

1. 建立尺寸明确的测试模型

首先保存一份 .blend 工作文件，以防操作失误。新建场景中的默认立方体可以直接作为示例，但需要删除或取消选择相机、灯光等不需要参与导出的物体，避免干扰后续判断。

为了简化单位换算，本例采用一种常见的数值约定：在右侧属性面板的【场景属性】（Scene Properties）中，将【单位】（Units）下的【单位系统】（Unit System）设置为 None（无）。这意味着我们将模型坐标中的一个数值单位直接约定为切片软件里的一毫米。

在对象模式（Object Mode）下选中立方体，按 N 键打开侧边栏，切换到【条目】（Item）选项卡。在【变换】（Transform）区域，将【尺寸】（Dimensions）的 X、Y、Z 值均设为 20。

需要注意的是，这里的“20”是本例的建模与导出约定，并不代表 Blender 自动写入了毫米单位。如果你的原项目是按米或厘米建模的，不要直接套用此数值，而应先核对真实尺寸。

2. 应用缩放，检查最终实体

保持立方体选中状态，在对象模式下按 Ctrl+A，选择【缩放】（Scale）。这一步至关重要，它会将物体的视觉尺寸固化到数据中，同时将对象的缩放值重置为 1。这样做可以确保后续的修改器和几何检查基于一致的基础，避免因缩放比例异常导致的导出错误。

三维打印的对象必须具有实际体积。单独的一张平面、仅在材质贴图中表现的孔洞或凹凸，并不等于可打印的几何厚度。本例使用的封闭立方体是理想的测试对象；若替换为自己的复杂模型，务必先检查是否存在开口、重叠表面、内部碎面或过薄结构。

你可以启用 Blender 自带的官方扩展“3D Print Toolbox”来辅助检查不良几何，但不要依赖“一键修复”功能。自动修补可能会改变轮廓或封住原本需要保留的孔洞，建议在操作前保留副本，并在修复后仔细检查。

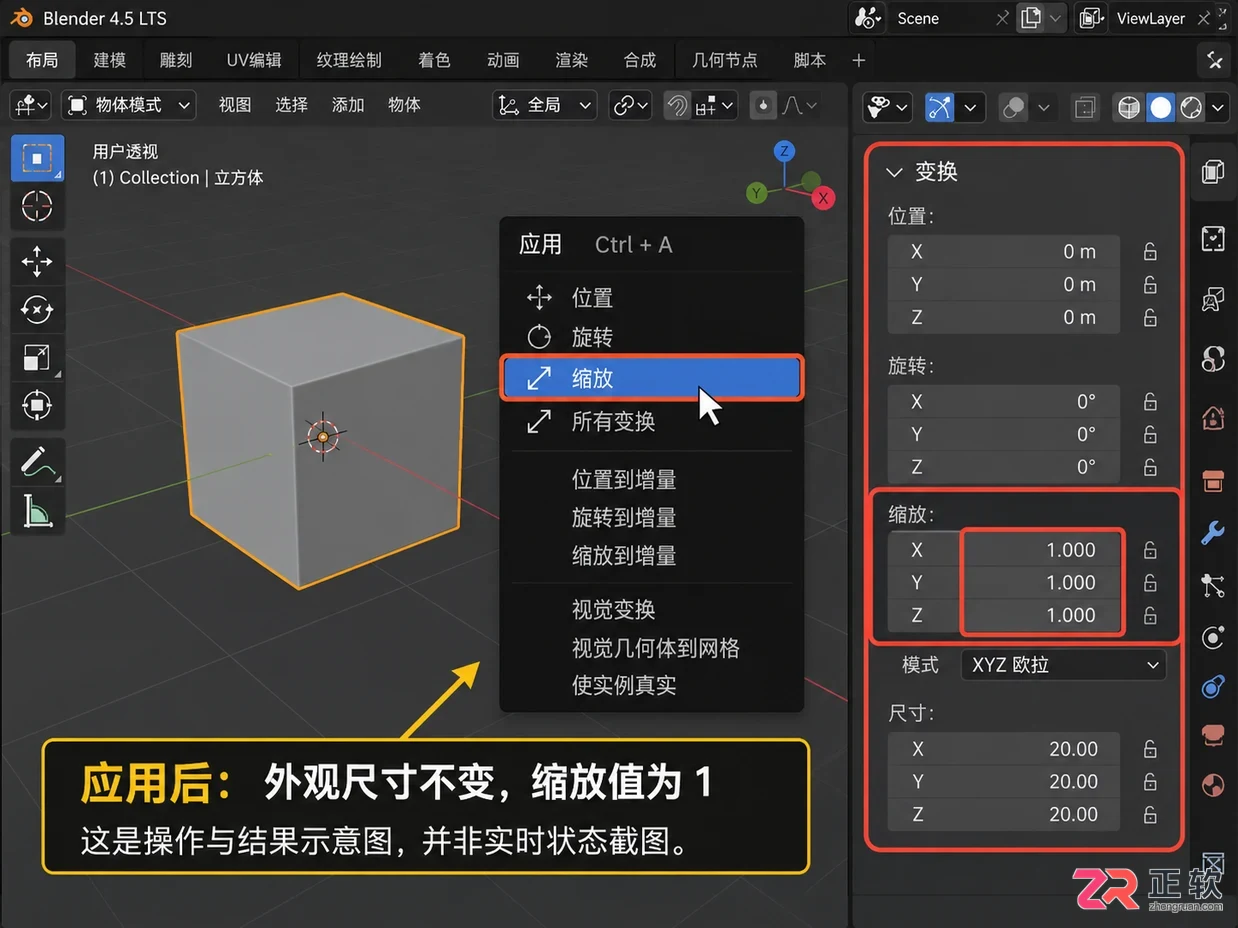

在对象模式下使用Ctrl+A应用缩放，重置缩放值为1

3. 只选目标模型，打开 STL 导出

回到对象模式，明确选中要打印的立方体。点击顶部菜单栏的【文件】（File）→【导出】（Export）→【STL (.stl)】，打开导出窗口。

STL 格式适合传递打印用的表面网格数据，但它不会保留 Blender 中的材质节点、灯光、动画或可编辑的修改器结构。因此，原始的 .blend 文件仍需单独保存以便后续修改。

在导出窗口的右侧设置面板中，务必开启【仅选中项】（Selection Only）。如果不勾选此项，场景中所有可见物体都会被导出，导致文件杂乱且增加处理时间。如果模型使用了集合实例，还需注意实例化对象可能随被选中的实例一起导出，复杂项目建议先确认实际包含的几何体。

给文件起一个清晰的名字，例如“cube_20mm.stl”，并保存到单独的导出目录，避免覆盖之前已验收的版本。

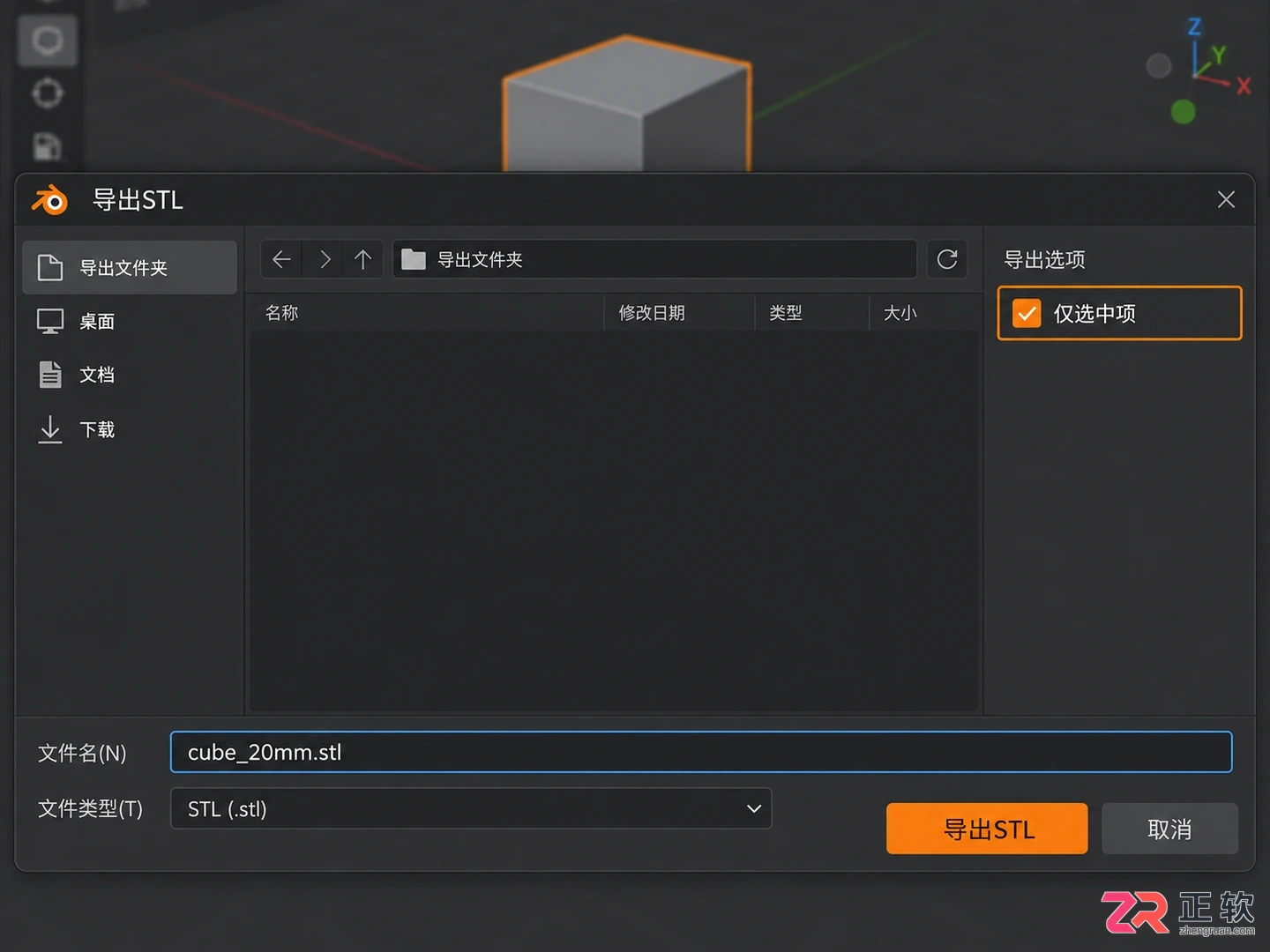

导出窗口中勾选仅选中项并设置文件名

4. 按本例确定比例、方向和修改器

针对前面“单位系统为 None、尺寸数值为 20”的示例，在导出设置的【缩放】（Scale）选项中保持默认值 1.00，且不要勾选【场景单位】（Scene Unit）相关的额外换算选项。这样，切片软件按毫米解释坐标后，目标尺寸应正好为 20×20×20 毫米。

保持模型的 Z 轴朝上。大多数切片软件默认 Z 轴为垂直方向，若下游软件采用其他向上轴，再根据其导入约定调整 Forward 和 Up 轴向，不要为了“通用”随意交换轴向，以免模型躺倒。

如果模型使用了镜像、实体化等修改器，需启用【应用修改器】（Apply Modifiers）。这能确保导出的是修改器计算后的最终网格形状，而不是原始基础网格。对于本例的简单立方体，此选项影响不大，但对于复杂模型必不可少。

通常建议保留二进制 STL 格式，因为它文件更小、读取更快。除非接收方明确要求文本格式（ASCII），否则无需切换。两者仅是编码形式不同，不影响打印精度。

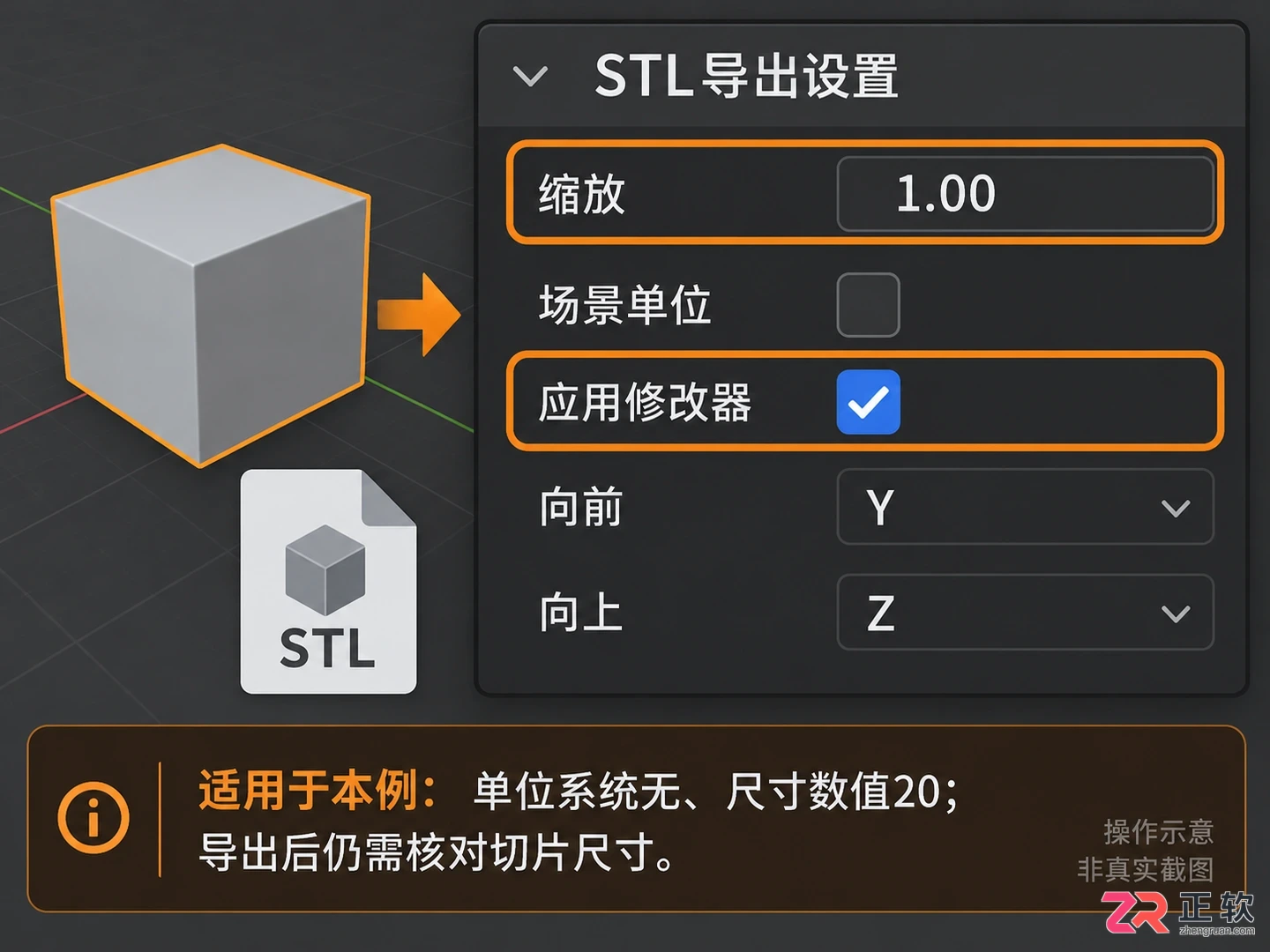

保持缩放为1.00并启用应用修改器选项

5. 在切片软件里核对毫米尺寸

导出完成后，打开打印机配套的切片软件（如 Cura、PrusaSlicer 等），导入刚才生成的 STL 文件。第一件事是查看模型尺寸信息：本例应当显示为 20×20×20 毫米。

如果尺寸显示为 0.02 毫米或 20000 毫米，说明单位换算出现了 1000 倍的偏差。此时应回查 Blender 的场景比例、导出缩放设置以及切片软件的单位解释逻辑。切忌一边在导出端调整倍率，一边又在切片端进行缩放，这会导致混乱。只选择一套明确的换算方式，重新导出后再核对。

接着检查模型是否完整、是否平稳落在打印平台上、朝向是否正确。利用切片软件的预览功能，逐层查看切片结果，确认实体没有缺层或不该出现的空洞。确认无误后，再根据设备和材料设置支撑、填充等工艺参数。

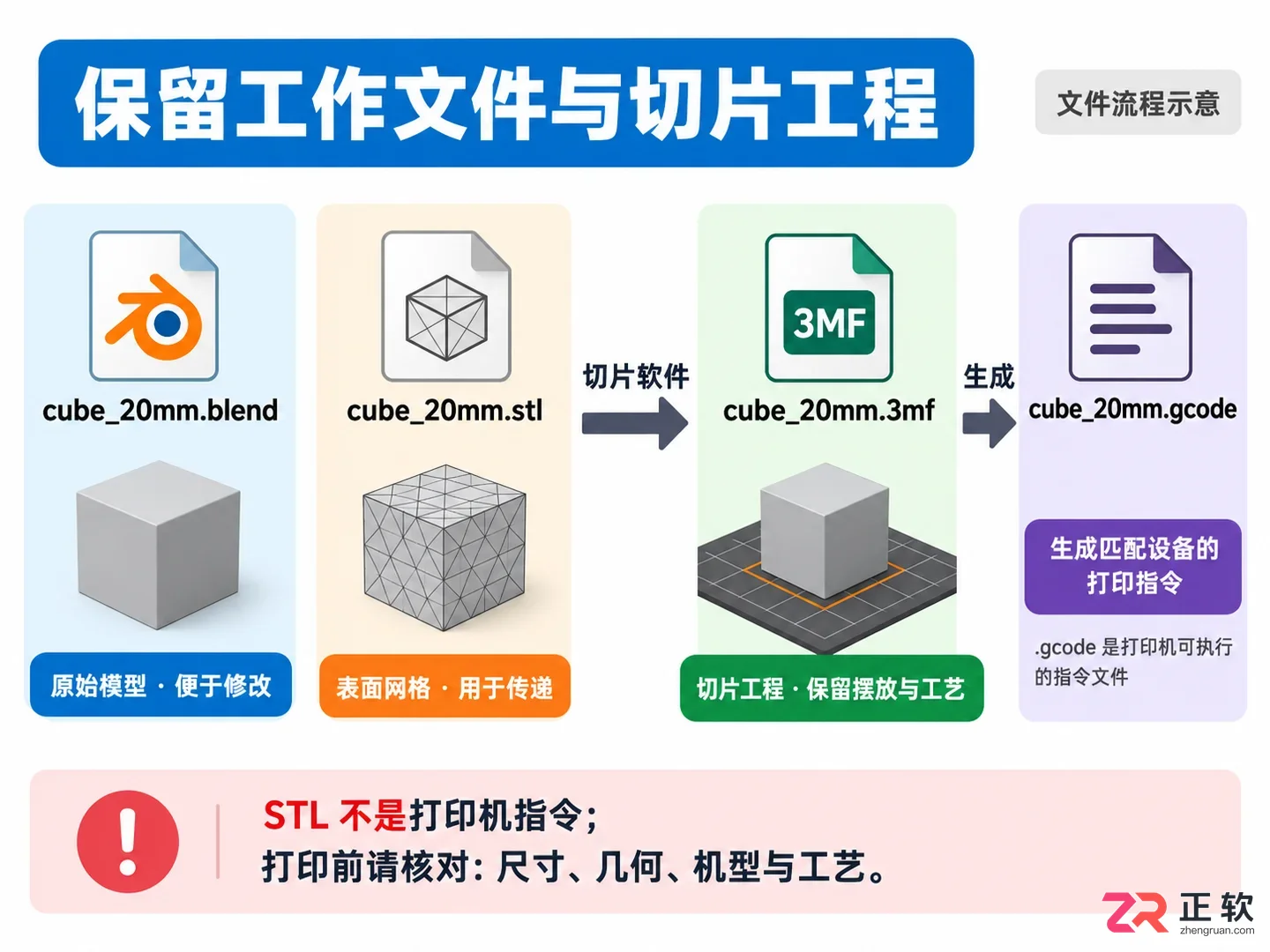

6. 保留工作文件与切片工程

当测试立方体的尺寸和切片结果均正确后，即可将同一方法应用于自己的正式模型。建议保留三类文件：原始 .blend 文件便于修改模型设计，导出的 .stl 文件便于传递几何数据，切片工程文件（如 .3mf 或 .gcode）便于保留打印摆放位置和工艺设置。

请记住，STL 并不是打印机直接执行的指令文件。真正交给设备的文件必须由切片软件根据匹配的打印机配置生成。在未确认机型与工艺参数前，不要直接使用网上下载的指令文件。导出成功的标准是下游尺寸与几何结构均符合预期，而不仅仅是磁盘里多出了一个 STL 文件。
