blender导入obj后没有贴图怎么解决的实用教程

导入 OBJ 模型后只看到灰色的几何体，先别急着重新下载或怀疑软件故障。OBJ 格式主要记录顶点、面和法线等几何信息，而材质定义通常存储在伴随的 .mtl 文件中，贴图图片则是独立的资源文件。如果文件路径断裂、显示模式不当或节点连接缺失，都会导致贴图无法显示。

下面以 Windows 系统下的 Blender 4.x 为例，沿着同一个模型文件，从资源准备到最终验证，逐步恢复正确的材质显示。

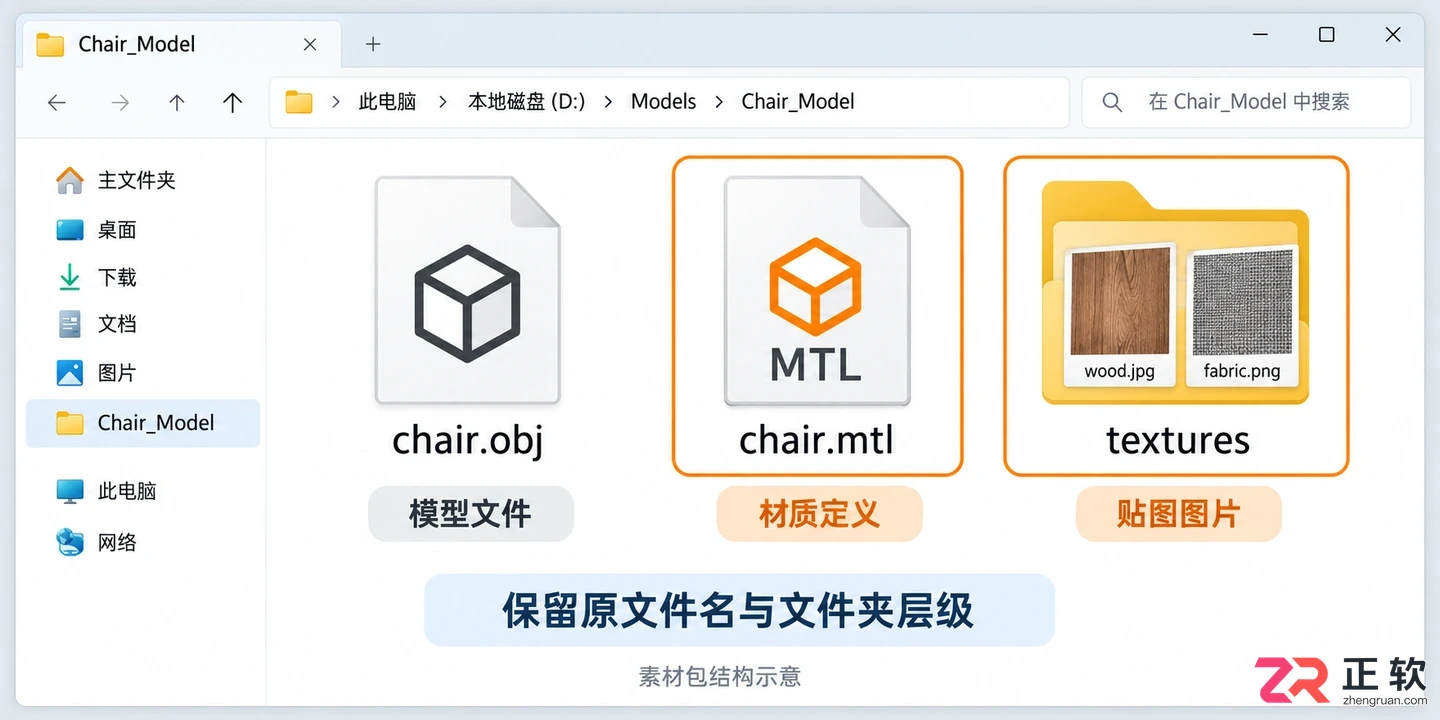

完整的素材包应包含 .obj、.mtl 文件及 textures 图片文件夹

1. 把 OBJ、MTL 和图片一起解压

在 Windows 文件资源管理器中，务必将素材包完整解压到一个普通的项目文件夹中，不要直接从压缩包内拖出 chair.obj 单个文件。首先确认文件夹内是否包含对应的 .mtl 文件，以及 textures 子文件夹中是否有 JPG、PNG 等真实的贴图图片。

OBJ 本身不包含图片数据，MTL 文件负责描述材质并引用图片路径。如果素材包中只有一个孤立的 OBJ 文件，Blender 无法凭空恢复原有的木纹或布纹。此时应联系提供方获取完整资源，而不是随意重命名其他图片来冒充 MTL。

保持原始的文件夹层级和文件名不变，打开 Blender，点击顶部菜单【文件】→【导入】→【Wavefront (.obj)】，选择解压后的 obj 文件进行导入。如果之前已经导入过错误版本，建议先删除场景中的重叠物体，避免混淆。

2. 切到材质预览，区分灰色与缺图

选中导入的模型，将三维视图右上角的着色方式从【实体（Solid）】切换为【材质预览（Material Preview）】。实体模式主要用于观察模型结构，不会显示复杂的着色器材质；而材质预览模式能实时展示基础纹理和光照效果。

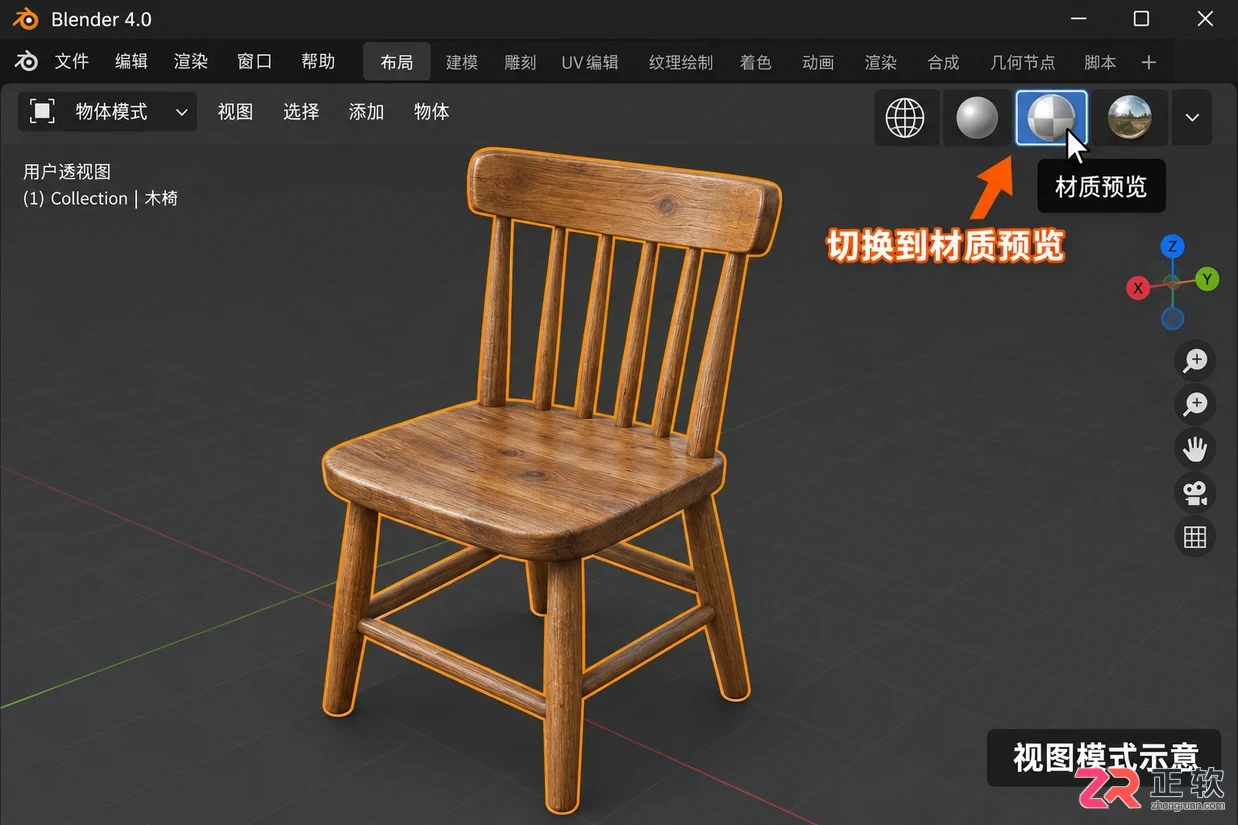

从实体模式切换到材质预览模式以查看纹理

切换后等待片刻，如果模型显示出预期的纹理，说明资源已正确加载，之前的“灰色”只是显示模式问题。如果模型仍然呈现单色（通常是灰白或深灰），或者出现显眼的品红色（Magenta），则说明材质数据缺失或图片路径错误。品红色是 Blender 提示“找不到贴图文件”的标准信号。

注意：如果当前渲染引擎设置为 Workbench，可能无法正确预览某些 PBR 材质。建议在【渲染属性】中确认使用 Eevee 或 Cycles 引擎，以获得更准确的材质反馈。

3. 让 Blender 重新查找缺失图片

当材质存在但图片因移动文件夹而失联时，手动逐个重新链接非常耗时。Blender 提供了批量查找功能：点击顶部菜单【文件】→【外部数据】→【查找缺失的文件（Find Missing Files）】。

在弹出的文件浏览器中，定位到该模型素材包中的 textures 文件夹（即存放所有贴图的目录），点击【查找缺失的文件】按钮。Blender 会自动扫描该目录下所有未加载的图片，并尝试匹配材质节点中引用的文件名。

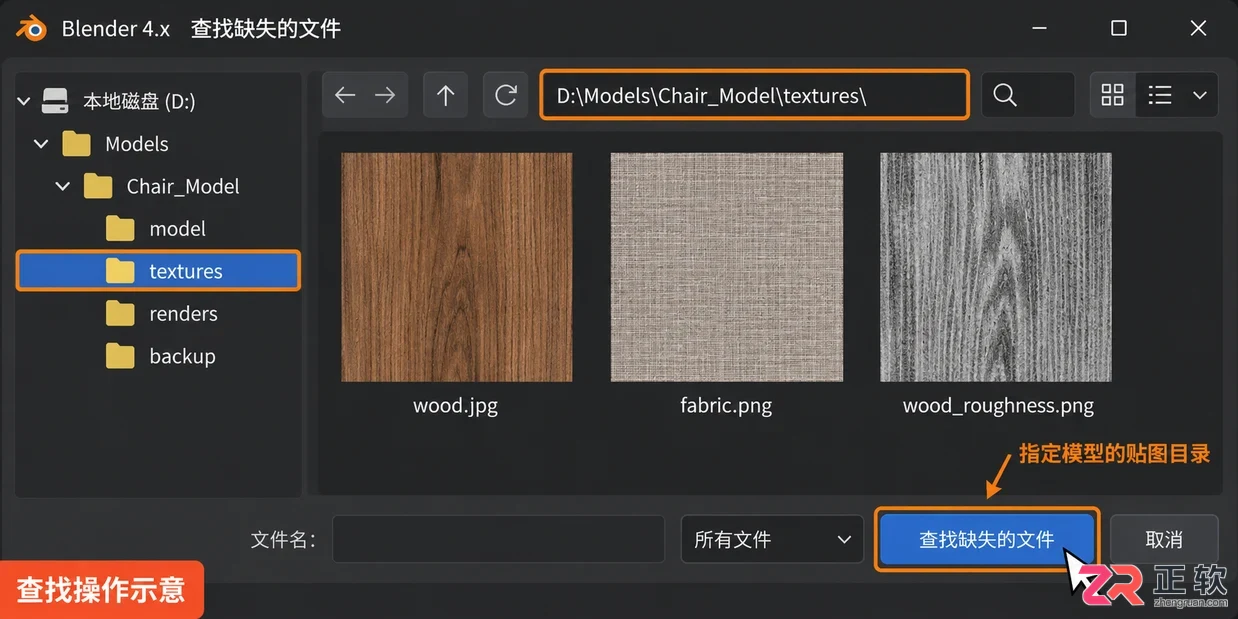

指定 textures 文件夹让 Blender 自动匹配缺失贴图

尽量指定具体的素材目录，不要直接扫描整个硬盘，以免匹配到同名但内容错误的图片。查找完成后，回到三维视图观察模型。如果品红色消失并显示出正确纹理，说明路径已修复。如果文件已被彻底删除，此操作无效，需先找回原图。

4. 检查图片是否连到正确材质

如果自动查找后仍无贴图，或者模型部分区域显示异常，需要进入【Shading】工作区手动检查。选中模型，切换到 Shading 界面，查看下方的着色器编辑器。

模型可能包含多个材质槽。在【材质属性】面板中，逐一点击不同的材质球，确保正在检查的是出问题的那个部分。对于每个材质，检查节点树中是否存在【图像纹理（Image Texture）】节点。

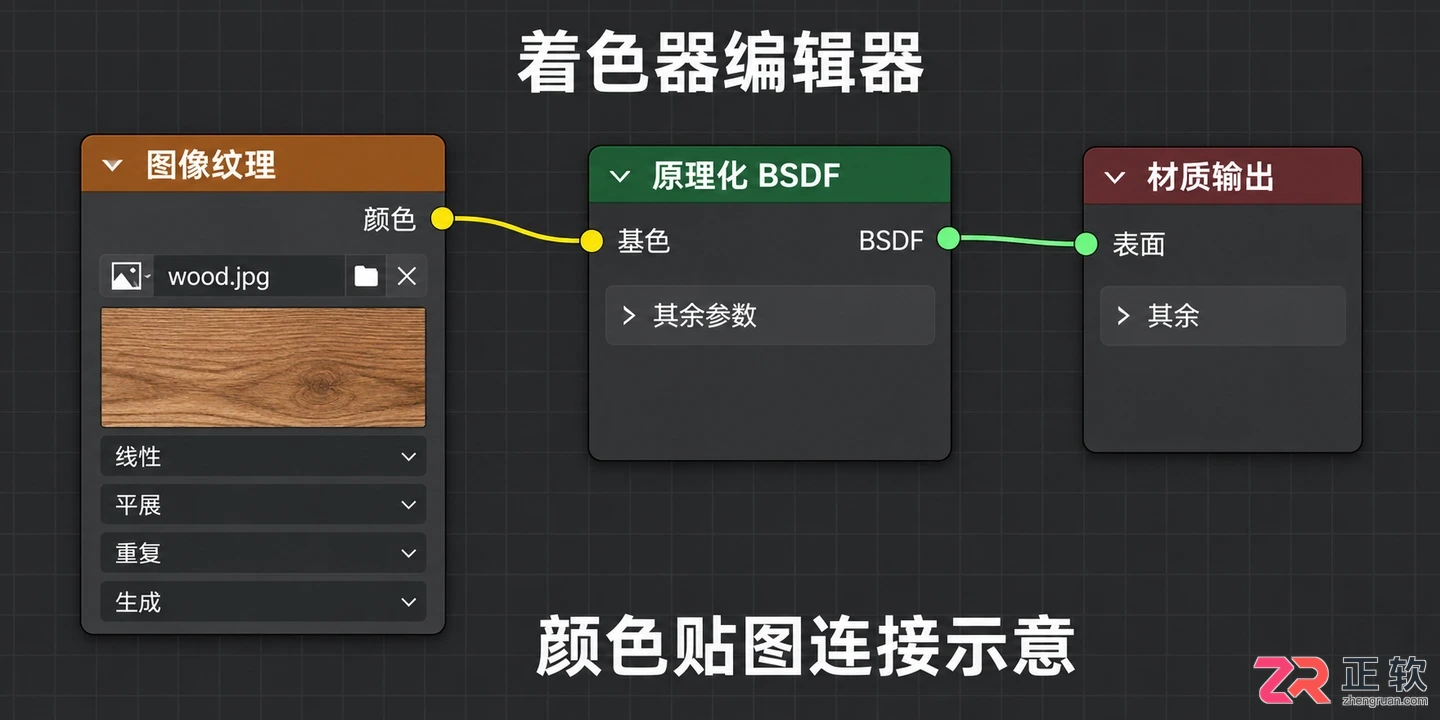

检查图像纹理节点与原理化BSDF的正确连接

如果有图像纹理节点，点击节点上的文件夹图标，手动选择正确的图片文件。对于标准的颜色贴图，确保图像纹理节点的【Color】输出端连接到【原理化 BSDF（Principled BSDF）】的【基色（Base Color）】输入端，且 BSDF 的输出连接到【材质输出】的【表面】。

如果没有材质节点，点击【新建】创建新材质，添加图像纹理节点并按上述方式连接。注意区分颜色贴图与法线、粗糙度贴图：法线贴图通常呈蓝紫色，应连接到 BSDF 的【法向】输入，并通过【法向贴图】节点转换，直接连到基色会导致颜色错误。

5. 纹理错位时检查 UV，不随意重新展开

如果贴图显示了，但图案严重拉伸、扭曲或错位，问题通常出在 UV 映射上。切换到【UV 编辑】工作区，在编辑模式下选中模型的面，观察右侧 UV 编辑器中的布局。

如果 UV 岛杂乱无章或与图片不匹配，可能是原始模型的 UV 数据在导入时丢失或损坏。此时不要盲目使用【展开（Unwrap）】功能，因为一键重新展开会破坏原有贴图与模型的对应关系，导致纹理完全错乱。

正确的做法是检查图像纹理节点是否指定了正确的 UV 地图。如果确实没有 UV 数据，且无法从提供方获取带正确 UV 的版本，则需要手动进行 UV 展开和贴图绘制，这超出了简单导入修复的范畴。

6. 打包可用图片并重新打开验证

确认模型外观、材质连接和 UV 映射均正确后，为了防止未来移动文件导致再次丢失贴图，建议将外部资源打包进 Blender 文件。

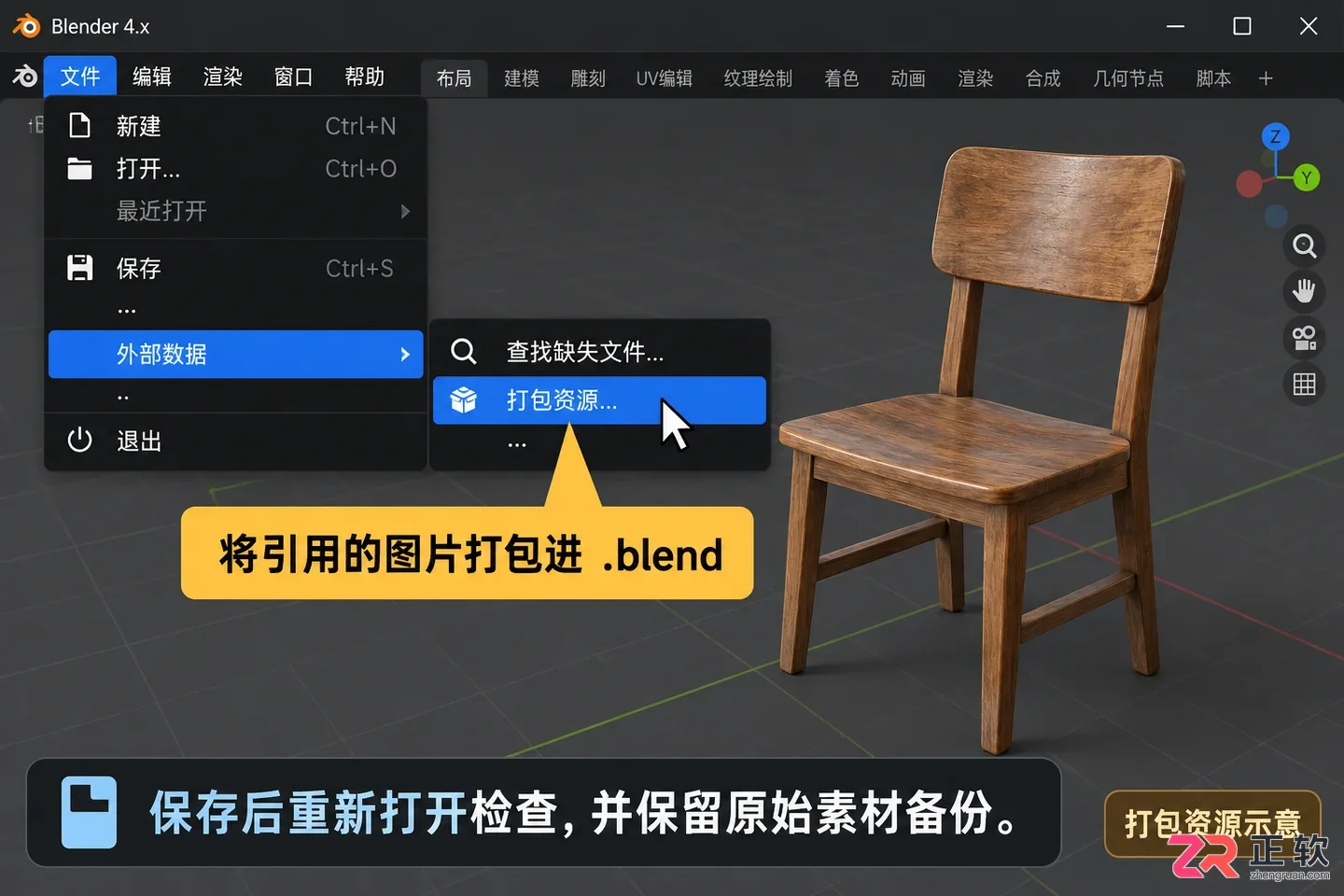

点击菜单【文件】→【外部数据】→【打包资源（Pack Resources）】。Blender 会将所有引用的外部图片副本存入 .blend 文件内部。保存文件后，你可以尝试关闭并重新打开该 .blend 文件，甚至删除外部的 textures 文件夹，模型纹理应依然正常显示。

最后，保留原始的 OBJ、MTL 和 textures 文件夹备份，以便后续在其他软件中复用或交接项目。排查完成的标志不仅是模型不再发灰，而是图片来源清晰、节点逻辑正确，且在独立打开 .blend 文件时仍能稳定显示。
