3dmax玻璃材质不明显cr渲染怎么操作

在 3ds Max 配合 Corona 渲染器工作时，玻璃材质有时看起来像“不存在”一样，既没有清晰的折射，也缺乏明显的反射轮廓。这往往不是因为反射强度不够，而是由于背景过于单调、模型缺乏厚度，或者材质并未正确赋予对象。下面以 Windows 版 3ds Max 搭配 Corona 渲染器为例，使用 Corona Physical Material 对同一块玻璃板场景进行逐项排查与设置，让玻璃效果清晰呈现。

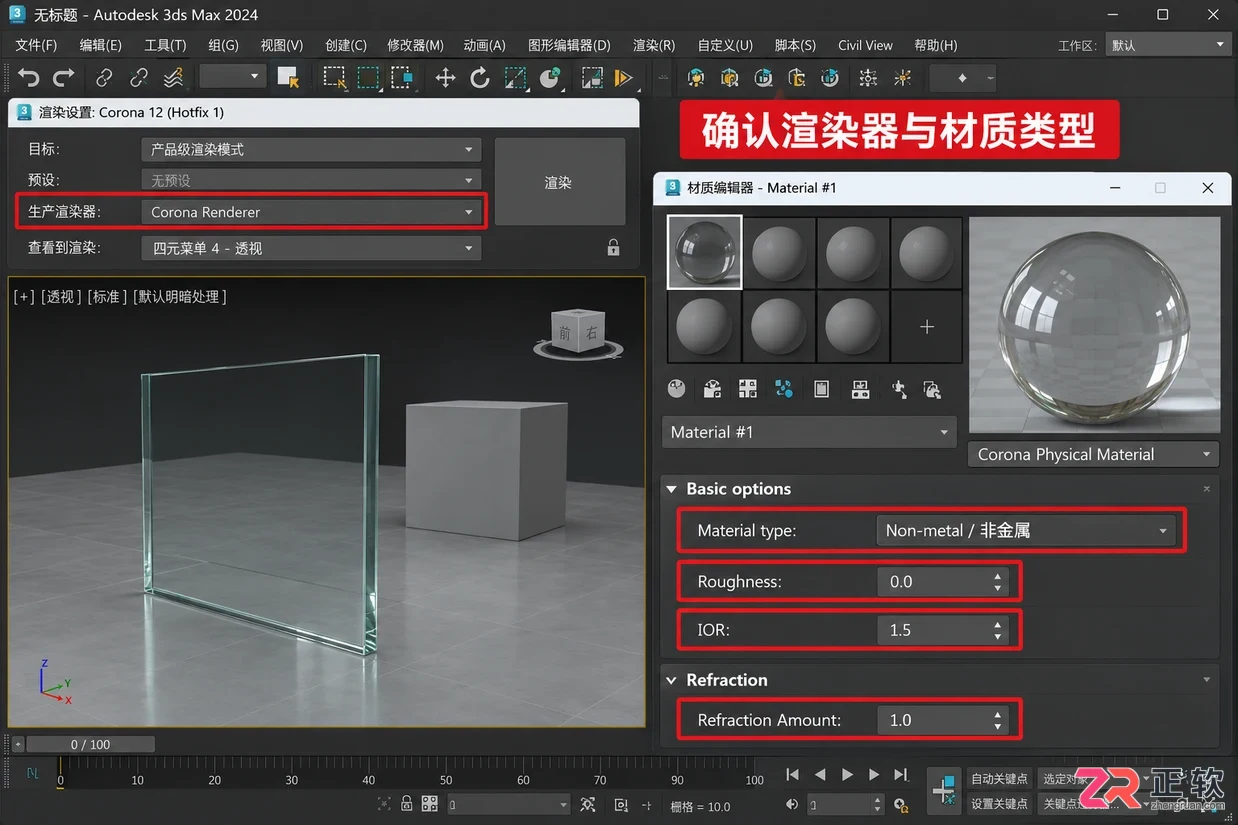

确认渲染器为Corona并检查材质类型

1. 先确认渲染器和材质对象

开始调整前，先将当前场景另存为副本，避免排查过程中误改正式文件。打开【渲染设置】面板，确认当前指定的生产渲染器确实是 Corona Renderer。如果当前使用的是其他渲染器，直接套用 Corona 的材质参数将无效。

选中场景中的玻璃板对象，打开【材质编辑器】。检查分配给该对象的材质球是否为 Corona Physical Material，而不是名称中带有“玻璃”字样的标准材质或其他类型材质。如果对象应用了多维/子对象材质，需进一步核对玻璃面对应的材质 ID，确保修改的是实际被使用的子材质，而非闲置部分。

注意，本教程后续的参数设置基于物理材质的粗糙度工作流，不与旧版 Corona Legacy Material 中的反射光泽度或折射光泽度字段混用。

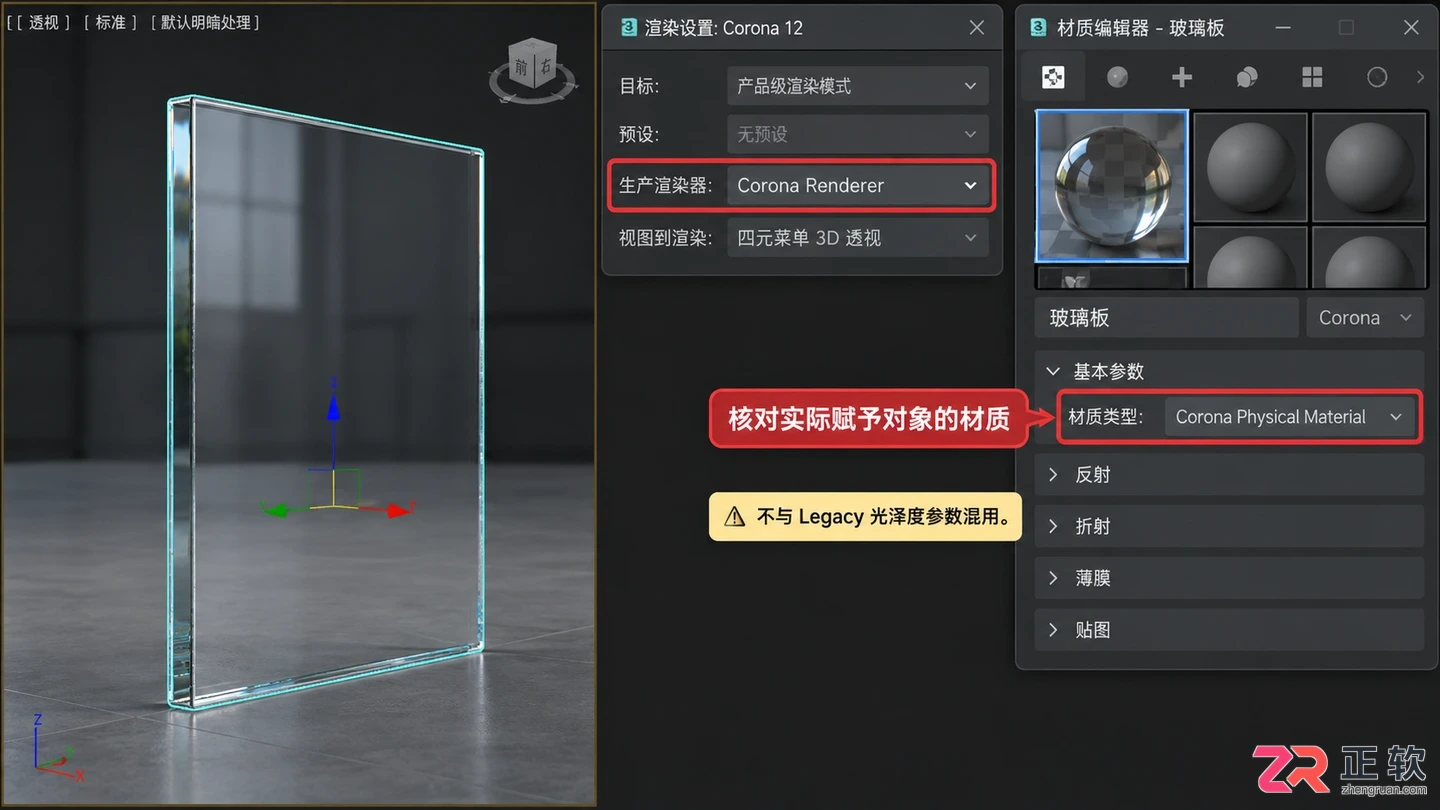

1. 先确认渲染器和材质对象

2. 先得到透明玻璃，再调外观

为测试用的玻璃板创建一个新的 Corona Physical Material 并赋予该对象。初期测试不要加载任何复杂贴图，保持材质纯净。在材质参数中，将模式设为非金属，粗糙度（Roughness）设为 0，折射率（IOR）设为 1.5，折射量（Refraction）设为 1。

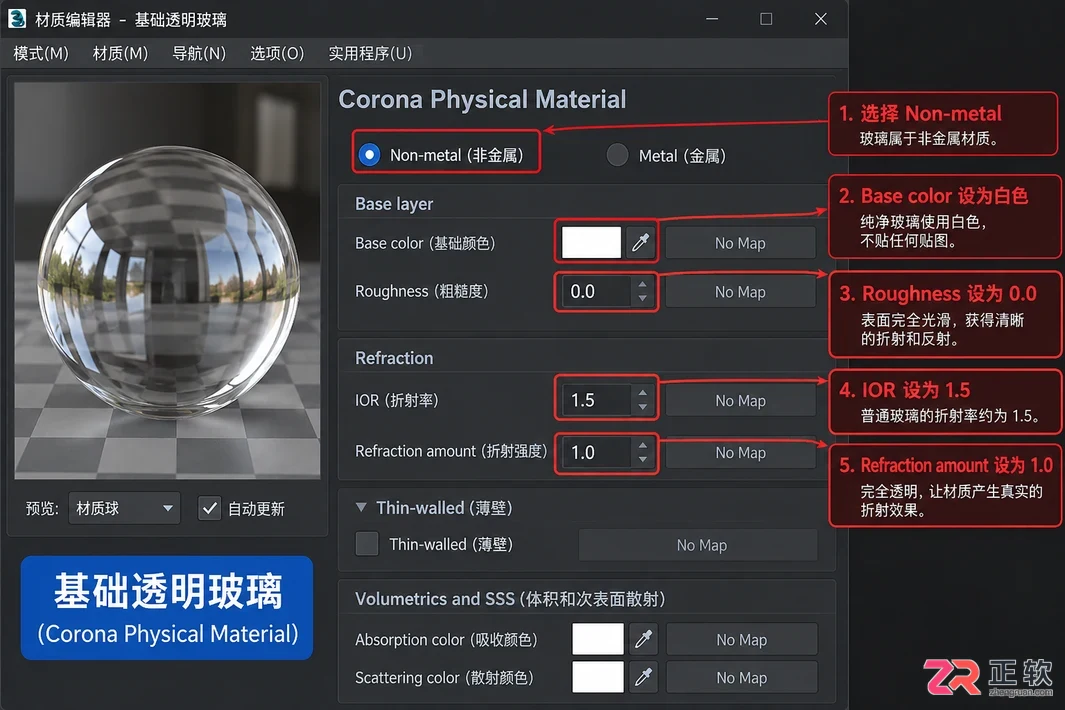

设置粗糙度0、IOR 1.5的基础透明玻璃

这组参数旨在获得最基础的清晰玻璃效果，用于验证材质通道是否正常工作。如果原材质包含控制粗糙度或折射的贴图，单独修改数值可能无法立即见效，因此建议先用干净材质测试，确认基础效果后再逐步恢复原有贴图。

切勿通过降低对象的不透明度来模拟玻璃，这会导致物体整体变淡，无法形成正确的表面反射与透视关系。同时，也不要为了追求高亮而随意将玻璃改为金属模式，这会彻底改变光影逻辑。

3. 根据模型决定是否使用薄壳

观察你的玻璃模型几何结构。如果示例中的玻璃仅是一张没有厚度的单面平面，需要在材质的【几何体】或相关卷展栏中启用【薄壳（无内部）】选项。该选项用于近似处理极薄表面，跳过实体内部的体积折射计算。

如果模型是具有真实厚度的玻璃板、杯壁或其他实体几何体，则不应启用薄壳选项，而应确保模型法线方向正确且无重复面。不要试图通过叠加多层重合的玻璃模型并调整参数来掩盖黑边或异常折射，这会增加渲染负担且难以控制。

在本次操作中，保持方案单一：要么使用单层平面配合薄壳设置，要么使用有厚度的实体模型配合标准折射设置。切换方案后重新进行预览渲染，避免混合两种设置导致判断失误。

4. 给玻璃可反射、可对照的环境

玻璃是高度依赖环境的材质。保持玻璃板位置不变，在其后方放置具有明暗对比的普通物体，或利用场景中现有的墙面、窗框作为视觉参照。调整相机角度，避免正对一块透明板和纯色背景，略带侧角更容易观察到边缘的折射和表面的反射高光。

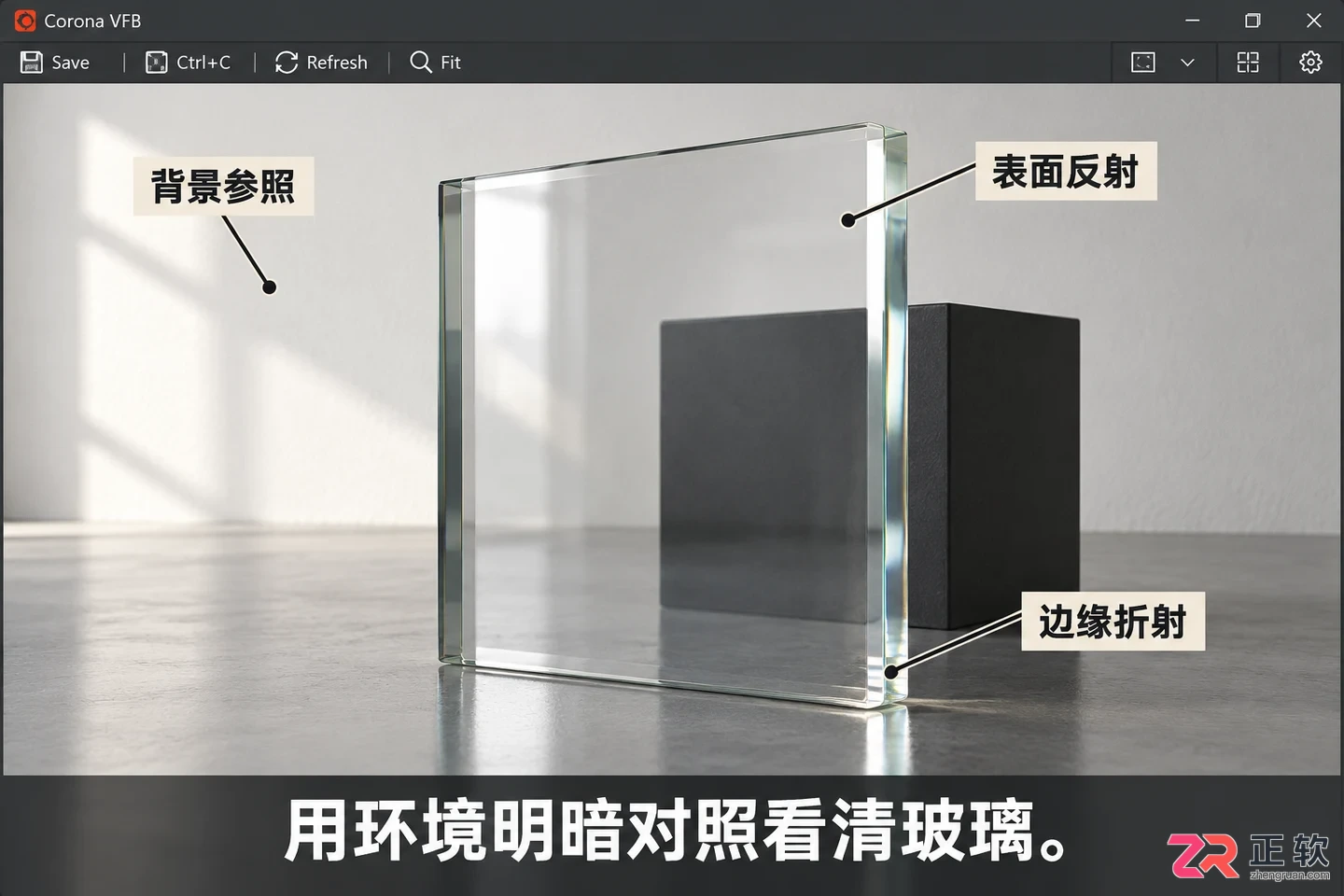

通过背景物体和灯光增强玻璃可见性

检查场景灯光或 HDRI 环境贴图，确保能在玻璃表面形成可见的明暗变化。如果环境完全均匀，透明玻璃确实会因缺乏线索而显得“隐形”，此时无论怎么增加材质数值都无济于事。

启动 Corona 的交互式预览渲染（IPR）。首先观察背景是否能透过玻璃清晰可见，其次查看边缘是否有折射变形，最后确认表面是否有环境反射。每次只调整一个变量（如灯光位置或材质粗糙度），以便准确判断是哪一步骤改善了视觉效果。

5. 回到正式场景验证并保存

当基础玻璃效果在测试环境中成立后，再根据设计需求添加适量的粗糙度或吸收颜色。增加粗糙度会使反射和透射变得柔和模糊，但这并不是让玻璃“更明显”的通用手段；带色吸收效果则受模型厚度和距离影响，不可直接照搬其他尺寸场景的数值。

最后，检查正式渲染设置中是否启用了场景级替代材质，确保当前调整的材质未被覆盖。在最终确定的相机角度下再次渲染确认，不能仅凭材质编辑器的预览球来判断整张画面的效果。

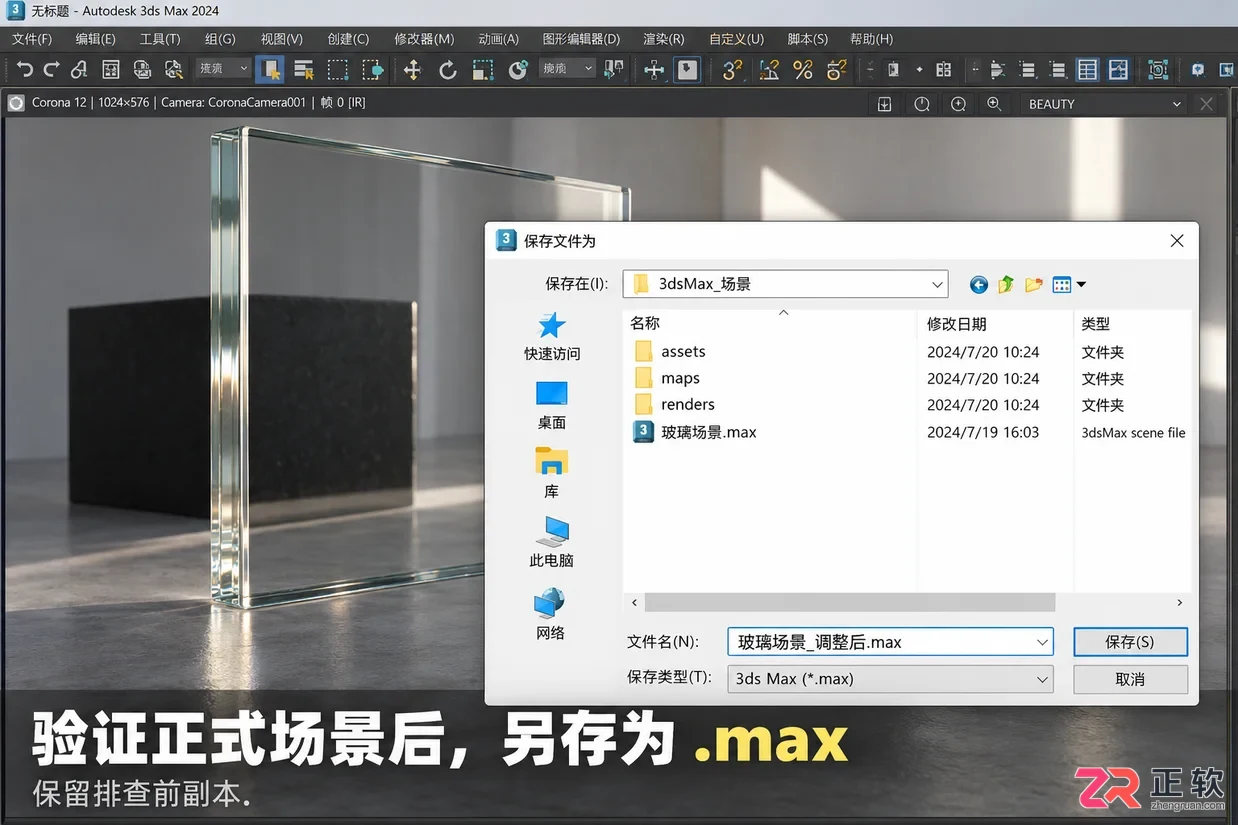

验证最终效果并保存场景文件

确认效果满意后，将模型、材质与灯光设置一并保存在 .max 场景中，并保留排查前的副本作为备份。焦散等高级效果可在基础表现正确后再考虑开启，无需为了获得可辨认的玻璃而一次性启用所有高成本渲染选项。
