3dmax不锈钢材质教程怎么操作

不锈钢的视觉特征主要取决于其反射特性与表面粗糙度，而非单纯的灰色调。在3ds Max中，利用Arnold渲染器的Standard Surface材质，可以高效模拟出从镜面抛光到工业哑光的不同不锈钢质感。本教程将引导你完成一个中性银灰不锈钢材质的创建过程，并通过关键参数调整，直观观察材质外观的变化。

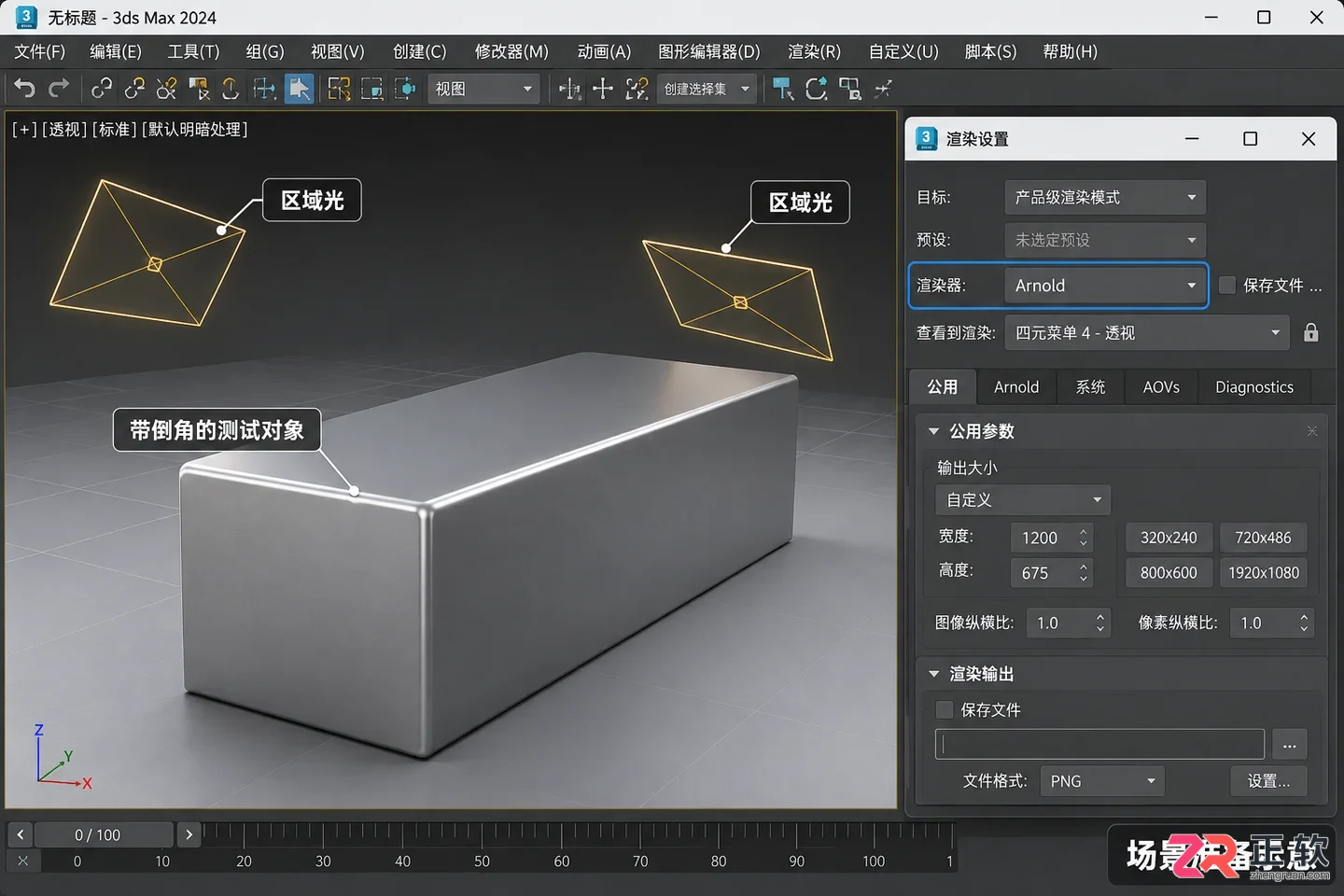

带倒角的测试模型与Arnold渲染环境

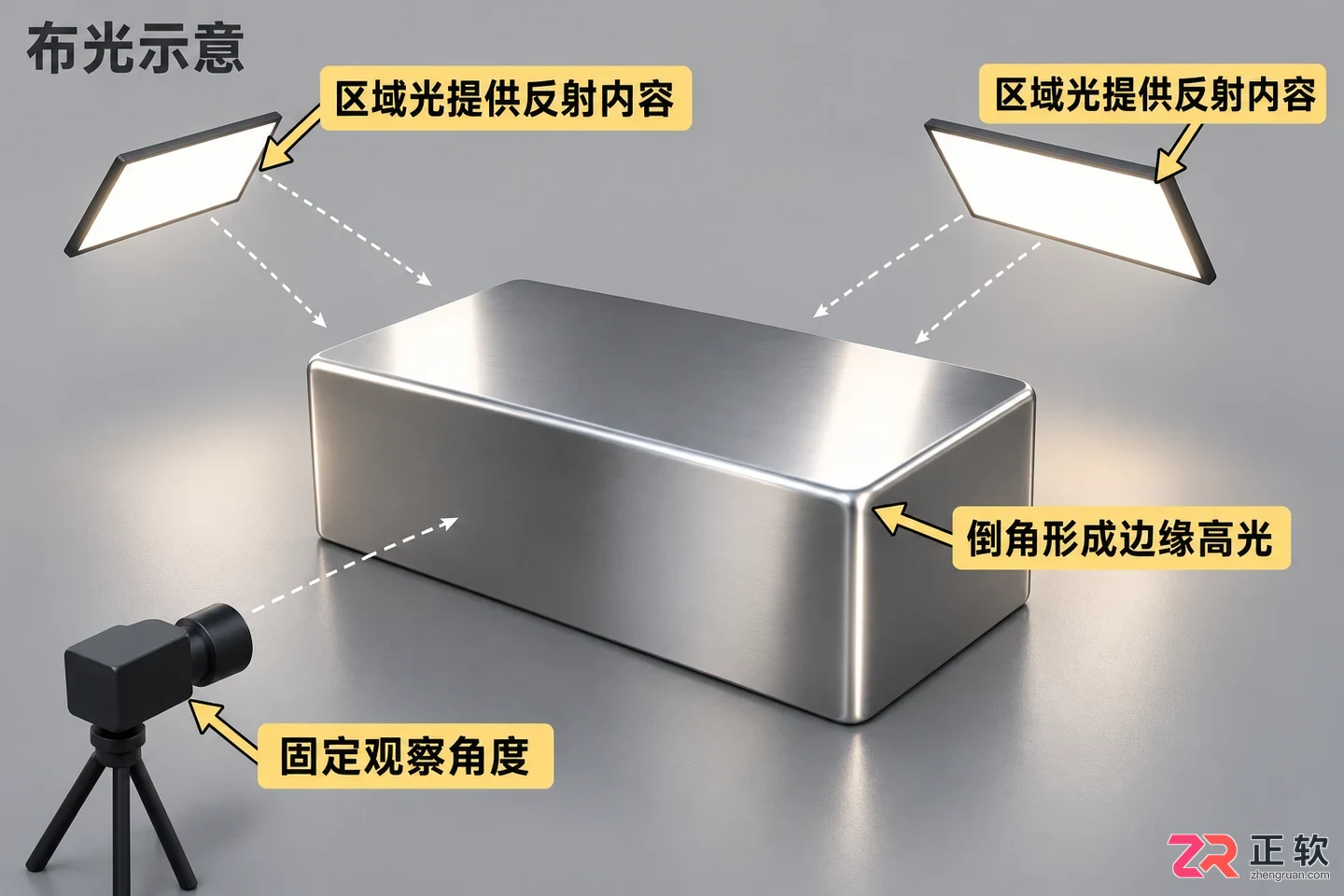

1. 建立简单测试对象和可反射环境

首先创建一个表面平滑且带有适当倒角的几何体，例如一个边缘经过Chamfer处理的长方体。锐利且无过渡的边缘难以形成清晰的高光，不利于观察材质细节。确保模型法线方向正确，避免重叠面干扰渲染结果。

按F10打开【Render Setup】（渲染设置），确认当前渲染器已设置为Arnold。为了体现金属的反射特性，场景中必须包含能够被反射的光源或环境。如果环境全黑，金属将呈现为死黑色，无法判断材质效果。建议添加一个简单的HDRI环境贴图或几盏区域光，并保持相机角度固定，以便后续对比不同参数下的渲染差异。

1. 建立简单测试对象和可反射环境

2. 创建Standard Surface并赋给对象

按M键打开材质编辑器，新建一个Arnold【Standard Surface】材质，命名为“中性不锈钢”，并将其赋予测试对象。务必确认材质球已正确连接到物体，避免修改了未应用的材质节点。

在材质属性面板中，进行以下基础设置：

• Base Weight（基础权重）：设为1。
• Metalness（金属度）：设为1。这是关键步骤，金属度为1时，材质将遵循金属的物理反射规律，此时基础颜色将影响反射色调，而非漫反射颜色。
• Transmission（透射）：保持为0，不锈钢是不透明金属。

将Base Color（基础颜色）设置为中性浅灰色（如RGB 180, 180, 180）。避免使用纯白或纯黑，也不要急于加入明显的蓝黄色调。实际不锈钢的颜色受环境光影响极大，中性灰能更真实地反映周围环境的色彩。

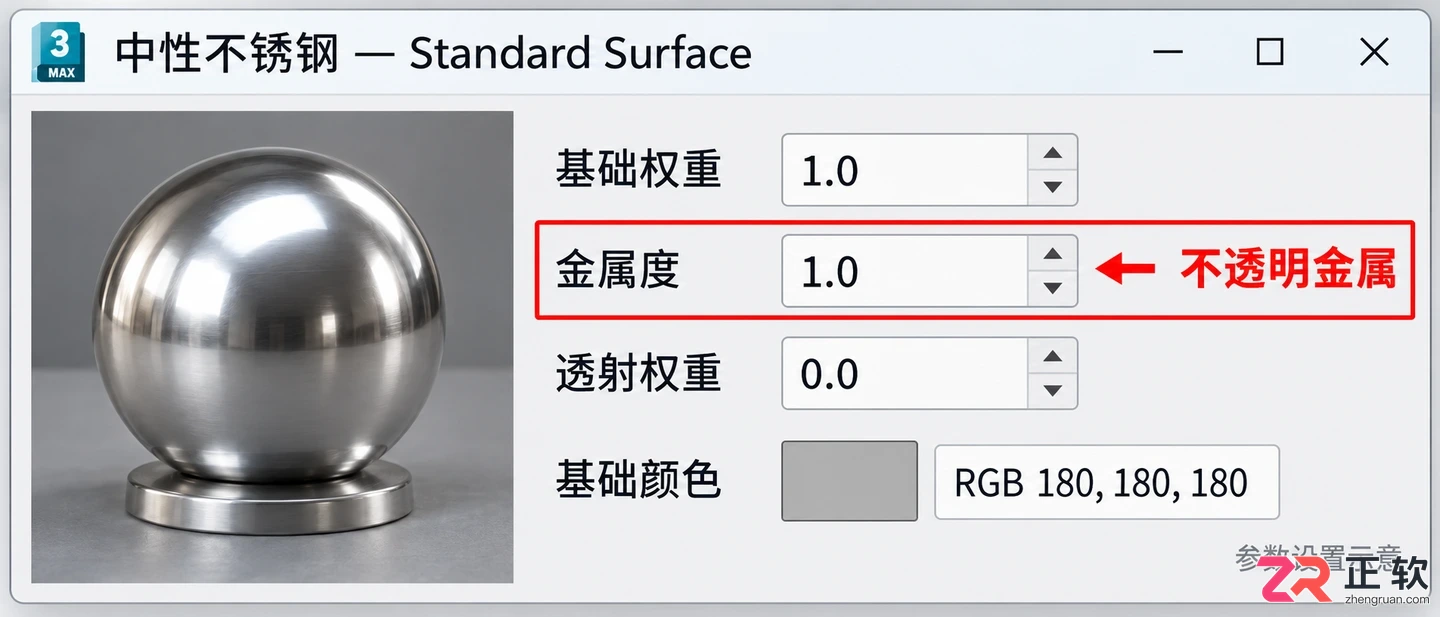

Standard Surface材质核心参数设置

3. 用粗糙度控制亮度观感与反射清晰度

金属表面的加工精度决定了其反射的清晰程度，这由Specular Roughness（镜面粗糙度）控制。

先将Roughness值设为0.2，进行测试渲染。此时表面较为光滑，反射图像相对清晰，接近抛光不锈钢。接着将该值改为0.4，再次渲染。你会发现反射变得模糊扩散，高光区域变大但亮度降低，呈现出类似喷砂或拉丝处理后的哑光质感。

注意，粗糙度并非越低越“真实”。镜面不锈钢和磨砂不锈钢是两种不同的工业表面处理工艺。如果渲染结果像暗灰色塑料，请检查Metalness是否已设为1，以及场景照明是否充足。不要仅依赖材质编辑器的预览球，因为预览球的环境与场景实际光照可能不一致。

4. 需要加工细节时再加入贴图

当基础参数调整满意后，若需表现更复杂的表面纹理（如不均匀的磨损或细微划痕），可为Specular Roughness通道连接贴图。

使用【Bitmap】节点加载一张专门的粗糙度贴图（Roughness Map）。确保贴图素材是灰度图，且明确标注为Roughness或Glossiness（若是Glossiness贴图，需勾选Invert反转）。在3ds Max的色彩管理设置中，粗糙度贴图应被视为非颜色数据（Non-Color Data），以避免伽马校正导致的数值偏差。

对于拉丝不锈钢效果，可以调整Specular卷展栏下的Anisotropy（各向异性）参数。提高该值可使高光沿特定方向拉伸。但需注意，各向异性的方向依赖于模型的UV映射或切线方向。如果拉伸方向错误，需调整贴图的UVW Mapping坐标，而非单纯增加数值。对于初学者，建议先掌握均匀粗糙度的调节，再尝试各向异性。

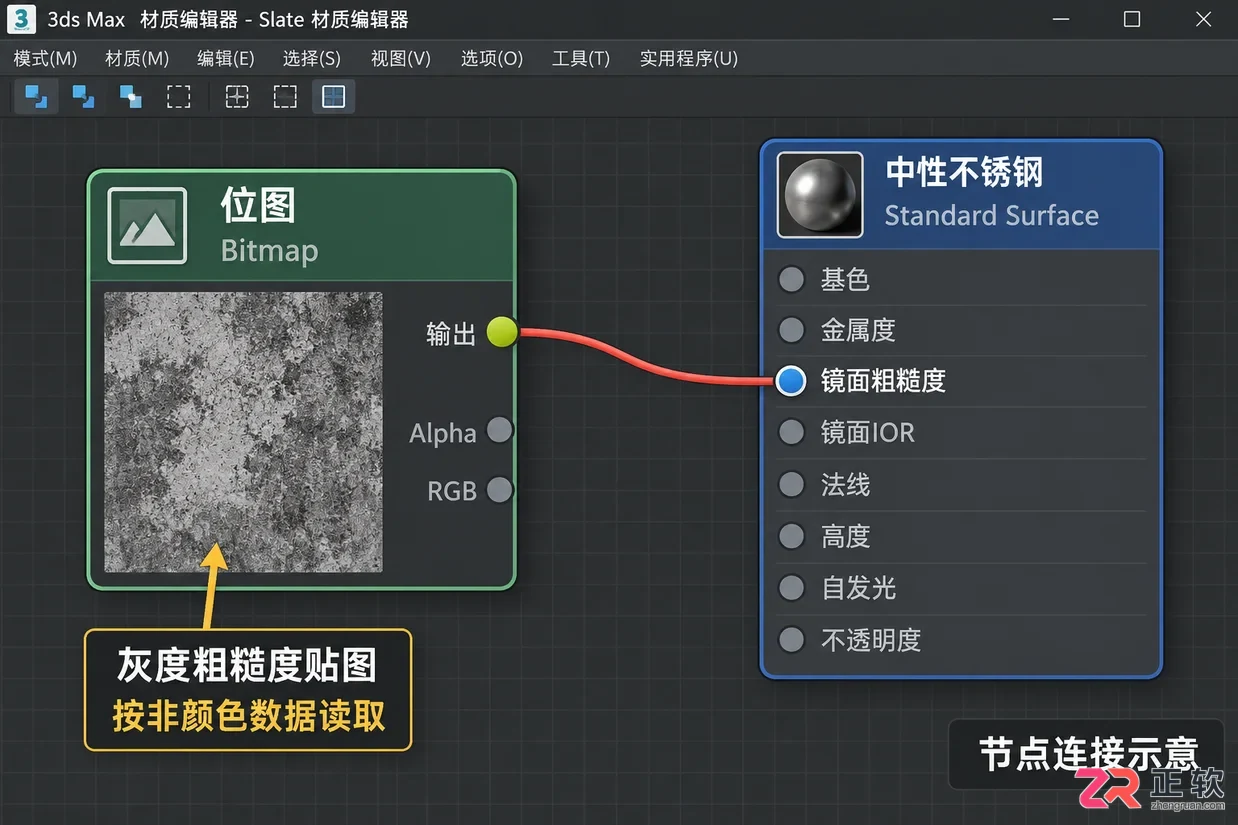

连接粗糙度贴图的节点设置

5. 检查高光、接缝与保存依赖

在最终确定的相机角度进行高分辨率测试渲染。重点观察边缘高光是否自然，平面反射是否出现不合理的杂乱斑点，以及贴图是否存在明显的接缝或重复平铺痕迹。如果是贴图问题，应调整UVW Map修改器的尺寸或偏移，而不是盲目提高图片分辨率。

将当前渲染结果与未加贴图的纯色版本进行对比。表面纹理应增强物体的质感，而不应掩盖其基本形态。如果表面看起来脏污过重，可降低贴图的不透明度或更换更细腻的粗糙度素材。

确认效果后，使用【Save As】保存MAX文件。如果使用了外部位图贴图，请确保贴图文件与MAX文件在同一文件夹或使用资源收集器打包，以便后续修改或迁移。保留一份仅含基础参数的“清洁版”材质，方便日后快速衍生出镜面、哑光等不同变体。

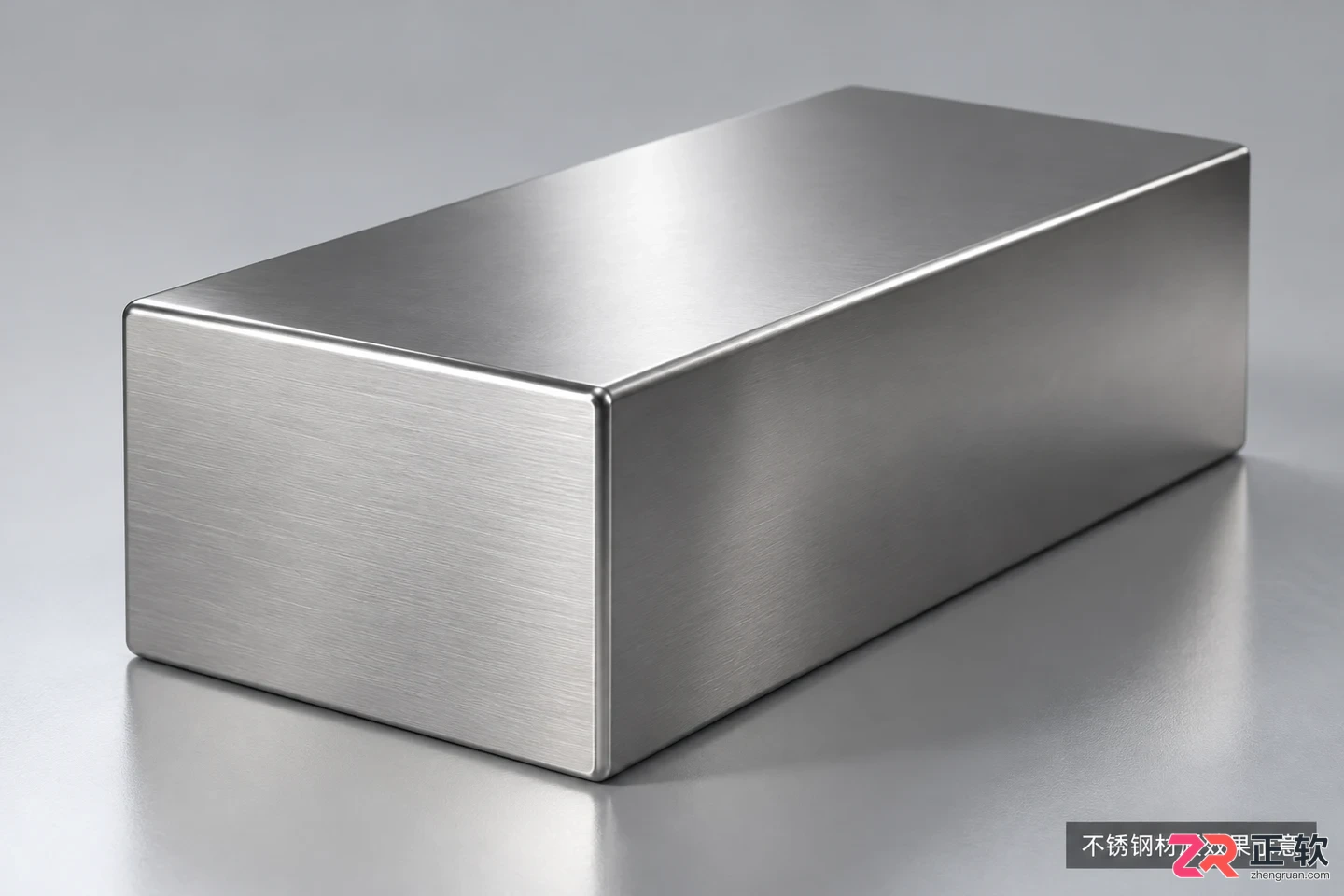

应用贴图后的最终不锈钢渲染效果
