3dmax不锈钢材质怎么调节

不锈钢的视觉表现不仅取决于材质本身的参数，更依赖于它对环境光的反射。在3ds Max中，使用物理材质（Physical Material）可以高效地模拟从镜面抛光到哑光拉丝的各种不锈钢效果。本教程以Windows版3ds Max 2025为例，通过一个带倒角的金属板模型，展示如何通过调整核心参数获得逼真的不锈钢质感。

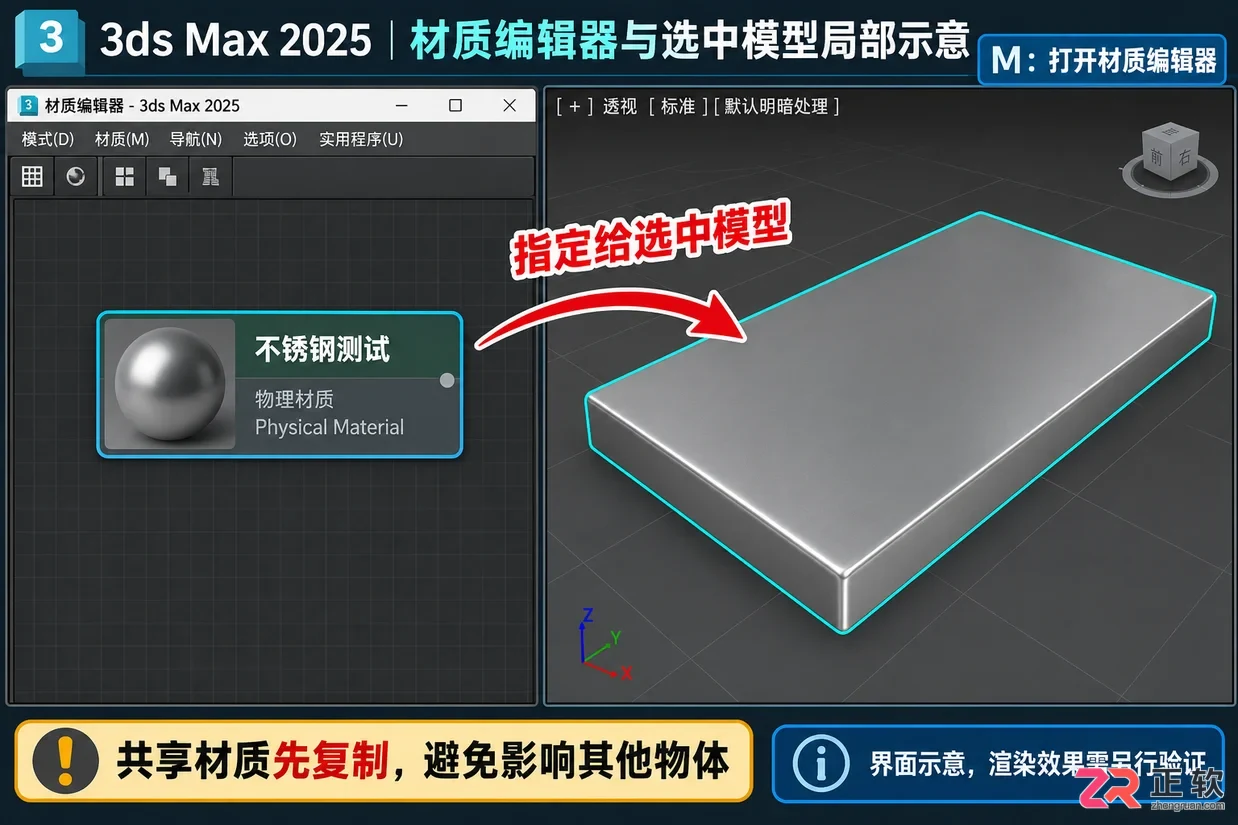

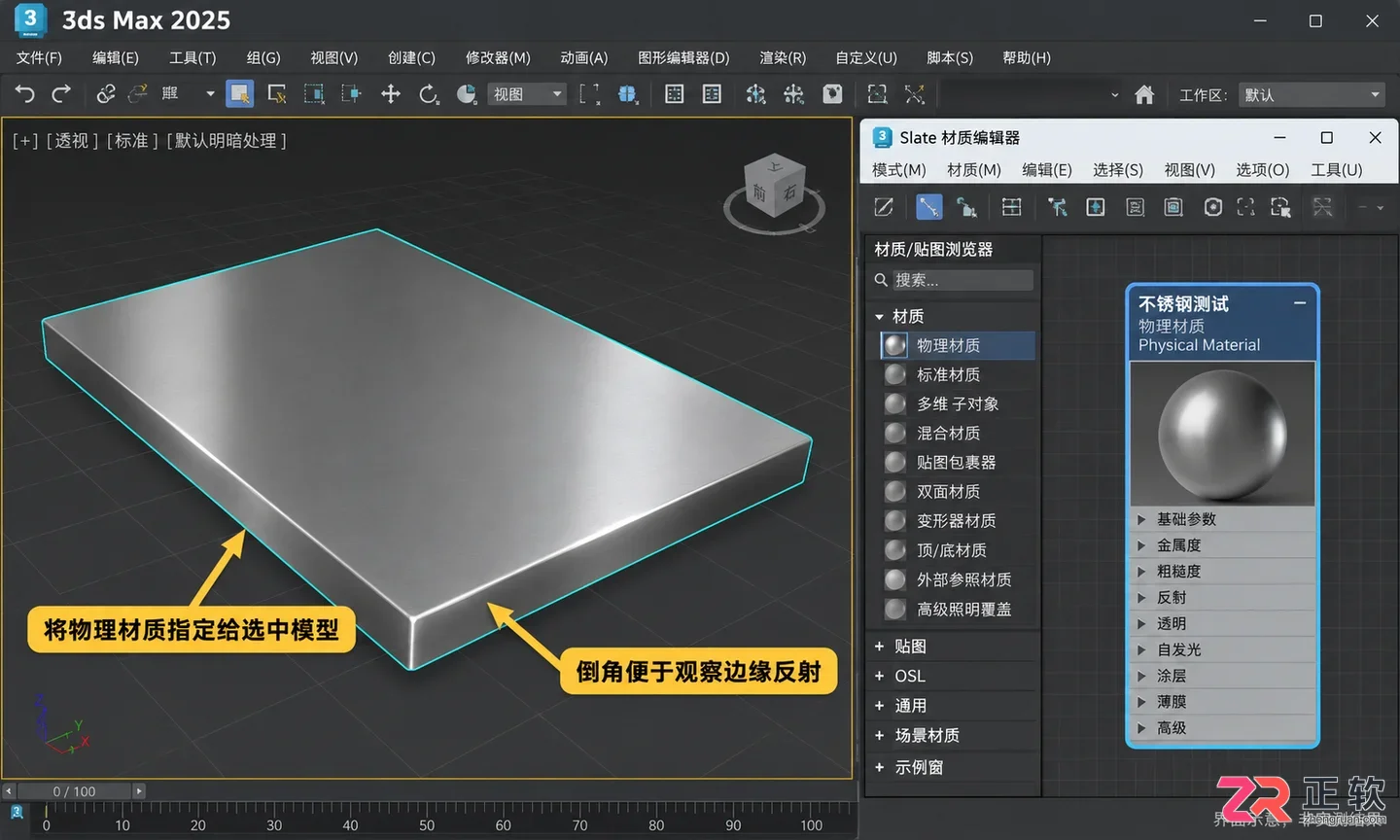

带倒角的测试模型与物理材质指定

1. 给测试模型指定物理材质

准备一个带有厚度和倒角的板状模型。真实的金属边缘会在高光处形成细窄的反射带，完全锐利的硬边不利于观察材质的真实感。检查模型法线方向，确保表面光滑无破面，避免将几何错误误判为材质问题。

按M键打开材质编辑器，点击创建新材质，选择【通用】下的【物理材质（Physical Material）】。将其命名为“不锈钢测试”，并指定给当前选中的模型。确保场景渲染器支持物理材质（如Arnold或默认扫描线渲染器的物理模式），不要仅依赖视口显示的颜色来判断最终效果。

如果是修改现有场景中的共享材质，建议先复制一份作为独立材质进行调整，以免影响场景中其他金属物体的外观。本阶段暂不连接任何贴图，仅通过基础数值建立基准。

1. 给测试模型指定物理材质

2. 将金属度设为1，再选中性底色

在物理材质的基础参数面板中，找到【金属度（Metalness）】选项，将其设置为1.0。这是模拟纯金属的关键步骤，因为不锈钢属于导体，其反射特性主要由金属度控制。

将【底色（Base Color）】设置为中性浅灰色（例如RGB值约为180-200）。注意，这里的底色影响的是金属的反射颜色，而非普通塑料的漫反射颜色。保持材质不透明，关闭自发光、透明度和清漆层，避免这些额外属性干扰对金属本质的判断。

进行一次小尺寸测试渲染。如果画面依然昏暗，请检查周围环境是否有足够的光源或高亮物体供金属反射。单纯提高底色亮度无法解决反射环境缺失的问题，反而会导致画面发灰。

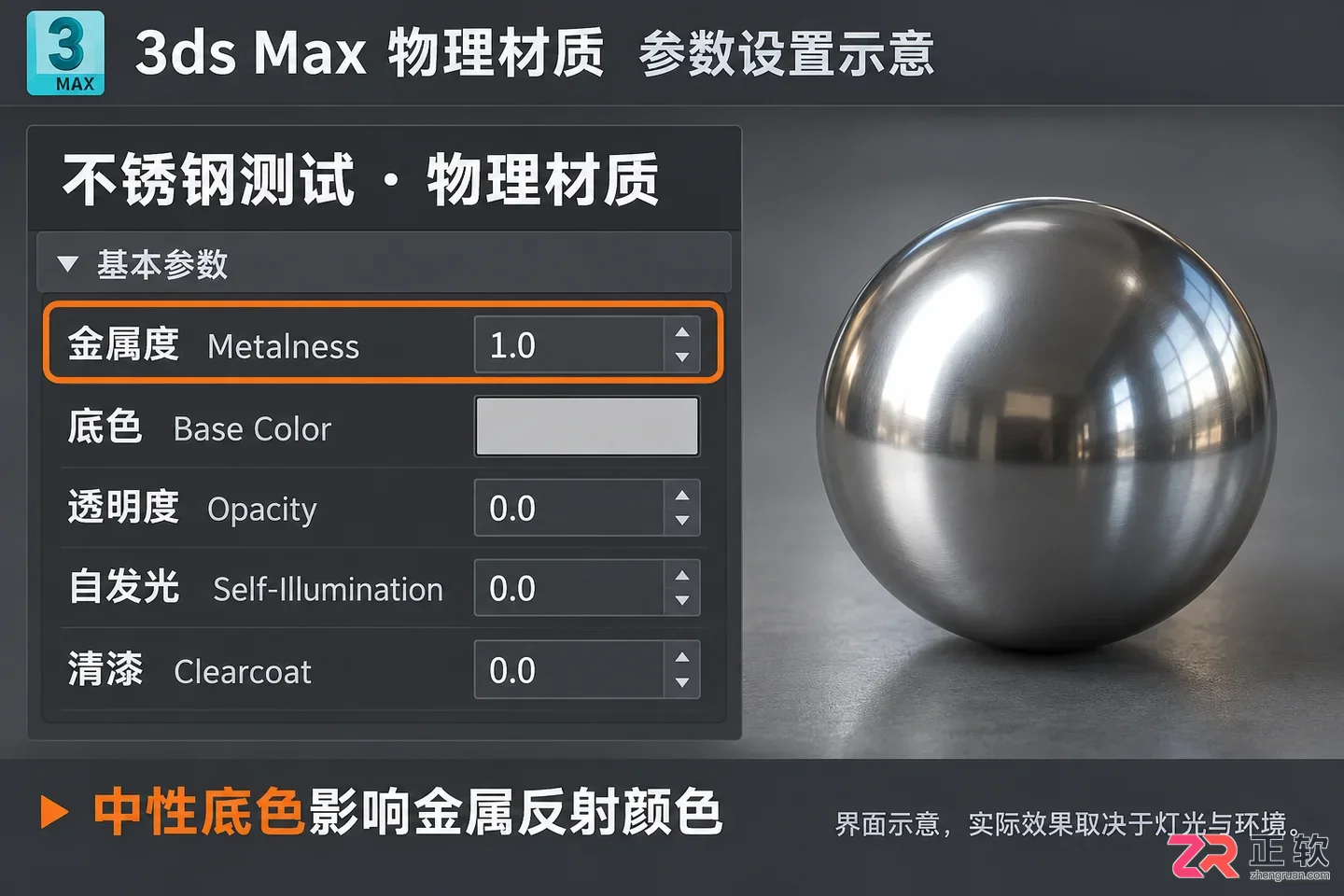

设置金属度为1.0及中性底色

3. 用粗糙度决定抛光或磨砂程度

【粗糙度（Roughness）】参数控制反射的清晰程度。在3ds Max的物理材质中，0表示完全光滑的镜面反射，数值越大反射越模糊分散。确认未启用“反转粗糙度”选项，以免数值意义相反。

以0.3作为初始观察值。若追求镜面不锈钢效果，可尝试降低至0.15；若需要哑光或磨砂质感，可提高至0.45或更高。每次只调整粗糙度，保持灯光和相机位置不变，以便直观对比反射高光的形态变化。

较低的值会让环境反射更加清晰锐利，较高的值则会使高光带变宽、变柔和。如果发现低粗糙度下反射杂乱，可能是环境贴图细节过多；如果高粗糙度下画面发灰，需检查整体曝光和环境亮度。这些数值仅为视觉参考，并非特定钢材的物理实测数据。

4. 用各向异性拉长反射，建立拉丝方向

若要模拟拉丝不锈钢效果，需调整【各向异性（Anisotropy）】参数。在物理材质中，各向异性值为1.0时表示无拉伸（即各向同性），这与某些其他软件的定义可能不同。尝试将值从1.0改为0.5或更低，观察高光是否沿特定方向拉长。

使用【旋转（Rotation）】参数控制拉丝的方向。该参数范围为0到1，对应0到360度的旋转。例如，0.25代表旋转90度。在同一视角下对比不同旋转角度的效果，选择符合加工纹理方向的结果。

各向异性仅改变高光的形状，不会自动生成可见的划痕纹理。如果需要近景下清晰的拉丝细节，应配合使用轻微的凹凸贴图或粗糙度贴图，并确保贴图比例与模型尺寸匹配。避免使用过深的凹凸，以免破坏金属表面的平整感。

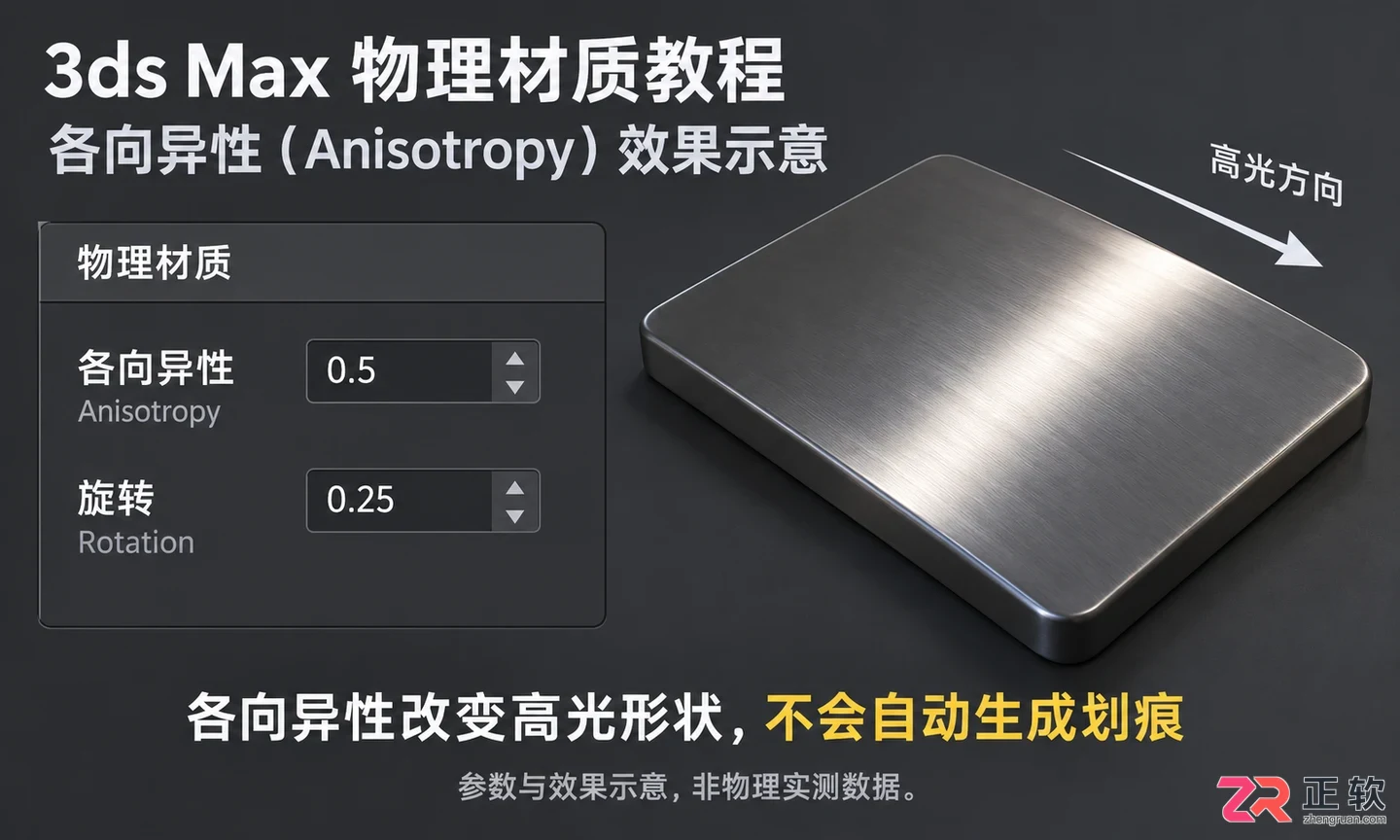

各向异性与旋转参数控制拉丝方向

5. 固定环境验证，再保存材质与场景

金属材质的真实性高度依赖环境反射。确保模型周围有大面积的亮部和暗部区域，以便在金属表面形成连续的明暗过渡。在最终微调前，先优化灯光布局或更换HDRI环境贴图，使反射形状自然合理。

在同一渲染角度下，仔细检查板面中心、边缘及倒角处的高光表现。理想的拉丝不锈钢应具有连贯的方向性高光，且边缘反射清晰不过曝。若需更强的拉丝感，优先调整各向异性；若需更模糊的反射，则调整粗糙度，避免混淆两个参数的作用。

确认效果满意后，保存MAX场景文件，并记录当前使用的粗糙度、各向异性及旋转数值。若使用了外部贴图，务必保留原文件及相对路径。请注意，这组参数仅适用于当前的物理材质体系和渲染环境，迁移到其他渲染器（如V-Ray或Corona）时需重新调整。

最终验证后的不锈钢材质渲染图
