3DMax材质贴图具体步骤有哪些

给 3D 模型赋予真实的表面质感，是三维制作中最直观的环节。很多新手常遇到“贴图拖进去了却看不见”或者“纹理比例严重失调”的问题，这往往是因为忽略了材质节点的连接逻辑或坐标映射的设置。下面以 Windows 版 3ds Max 2025 为主线，通过为一个长方体木盒添加木纹颜色贴图，演示从创建材质到最终验证的完整流程。操作重点在于理清物理材质的参数入口与 UVW 修改器的配合，不涉及 V-Ray 等第三方渲染器的专用设置。

完成后的木盒贴图效果，纹理比例适中且方向正确

1. 准备木盒模型与纹理文件

首先新建一个长方体作为练习对象。在【创建】面板中选择几何体，绘制一个长 100、宽 60、高 40 厘米的长方体。这个尺寸比例有助于观察不同面上纹理的拉伸情况，并非固定标准。

准备一张有权使用的方形木纹 JPG 或 PNG 图片。务必将图片保存在项目专用的贴图文件夹中，避免使用聊天软件缓存或桌面临时文件。将当前场景保存为“木盒贴图.max”。良好的文件管理能防止后续出现“丢失外部文件”的报错。

本例仅演示颜色贴图（Base Color），暂不引入粗糙度、法线或凹凸贴图。若将灰度图错误连入颜色通道，会导致模型失去色彩信息，因此需确保所选图片为彩色纹理。

2. 打开 Slate 编辑器并创建物理材质

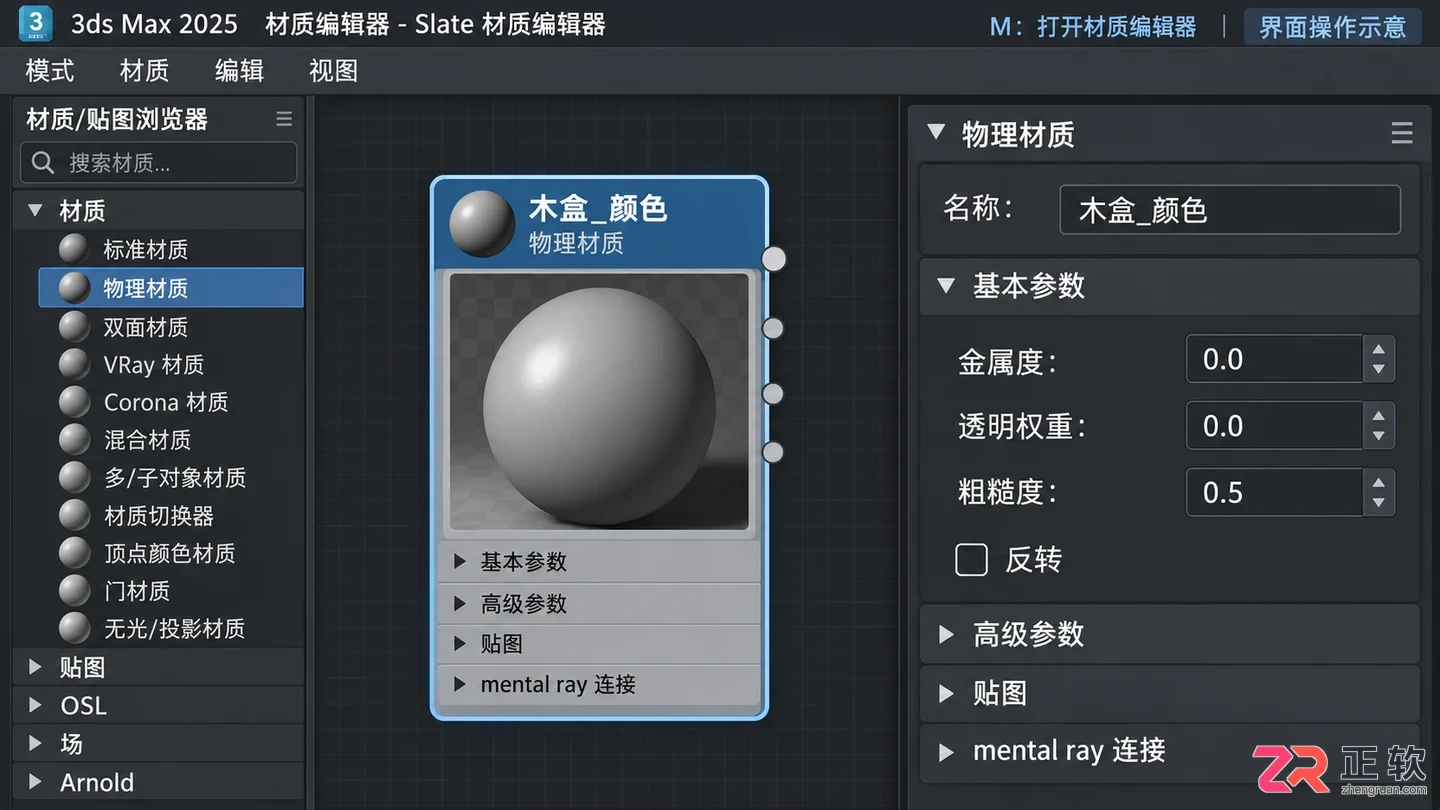

按下 M 键打开【材质编辑器】。如果界面显示为传统的样本球窗口，点击编辑器左上角的【模式】菜单，切换至【Slate 材质编辑器】。这种节点式视图能更清晰地展示材质内部的连接关系。

在左侧的【材质/贴图浏览器】中，找到【物理材质】（Physical Material），将其拖入中间的工作区。双击该节点，在右侧参数面板中将材质命名为“木盒_颜色”。

针对非金属木材，将【金属度】（Metalness）设为 0，【透明权重】保持 0。【粗糙度】（Roughness）可暂时设为 0.5，且不勾选反转选项。这些默认值提供了一个中性的反射起点，便于观察木纹细节，无需在此阶段追求极致的物理参数准确性。

2. 打开 Slate 编辑器并创建物理材质

3. 连接位图节点到基础颜色

在物理材质节点的【基础颜色】（Base Color）参数旁，点击小方块按钮。在弹出的材质/贴图浏览器中选择【位图】（Bitmap），然后在文件对话框中定位并打开之前准备的木纹图片。

回到 Slate 工作区，观察节点连线。系统会自动生成一个 Bitmap 节点，并将其输出端口连接到物理材质的 Base Color 输入端口。如果连线断开或连错位置（如连到粗糙度），材质将无法正确显示颜色。双击 Bitmap 节点，确认预览窗口中显示的是彩色木纹，而非灰度图。

4. 指定材质并开启视口显示

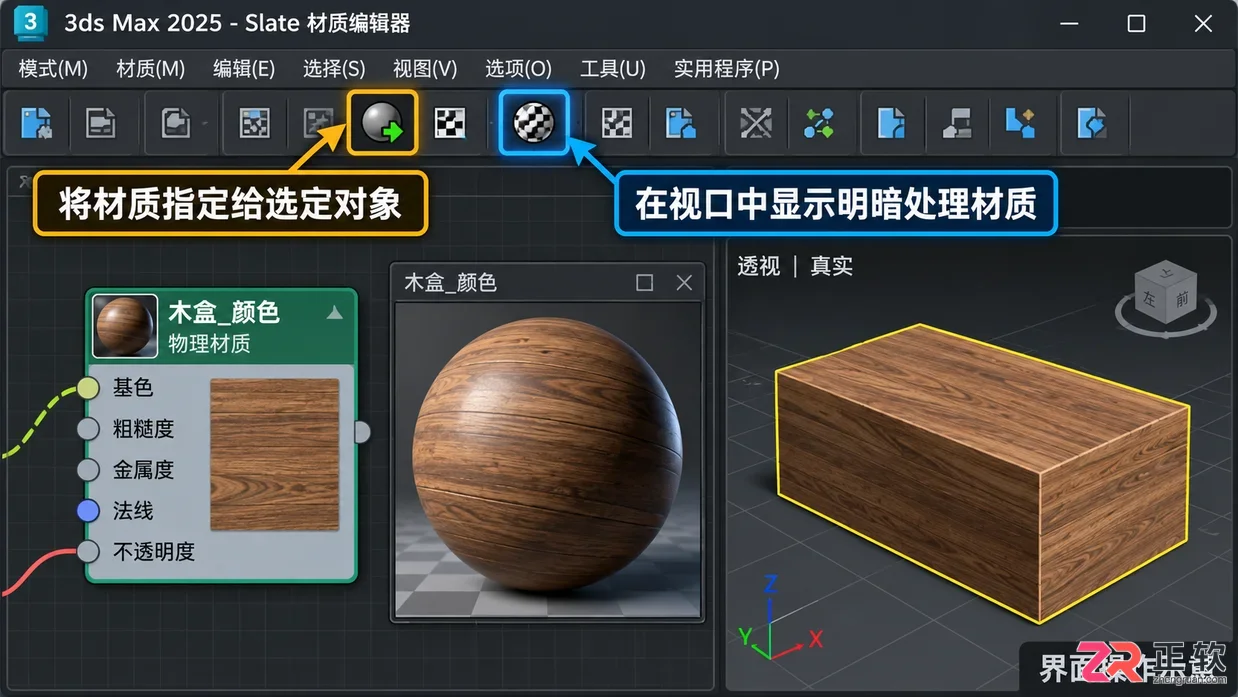

在视口中选中刚才创建的长方体木盒。回到 Slate 编辑器，选中“木盒_颜色”材质节点，点击工具栏上的【将材质指定给选定对象】（Assign Material to Selection）按钮。此时，材质球的边框会变粗，表示已关联到当前选择集。

为了让纹理在视口中直接可见，需点击工具栏上的【在视口中显示明暗处理材质】（Show Shaded Material in Viewport）按钮，图标通常是一个带有棋盘的球体。如果视口仍处于线框模式，请切换至【真实】或【着色】显示模式。若操作正确，木盒表面应立即显示出木纹图案。

注意：如果指定后视口仍无变化，请检查是否误选了其他对象，或确认 Bitmap 节点是否正确连接到了 Base Color。

4. 指定材质并开启视口显示

5. 添加 UVW 贴图修改器

默认的贴图坐标往往会导致纹理在模型表面拉伸或错位。选中木盒，进入【修改】面板，在修改器列表中添加【UVW 贴图】（UVW Map）修改器。

由于对象是长方体，在【参数】卷展栏中将【映射】类型选择为【长方体】（Box）。这种投影方式会从六个方向分别投射纹理，适合盒状物体。

为确保控制统一，需协调两处设置：首先，在 UVW Map 修改器中，取消勾选【真实世界贴图大小】（Real-World Map Size）；其次，双击 Slate 中的 Bitmap 节点，在【坐标】卷展栏中也取消勾选【使用真实世界比例】（Use Real-World Scale）。同时，确保两者的【贴图通道】均为 1。若通道不一致，修改器的调整将不会作用于当前的位图节点。

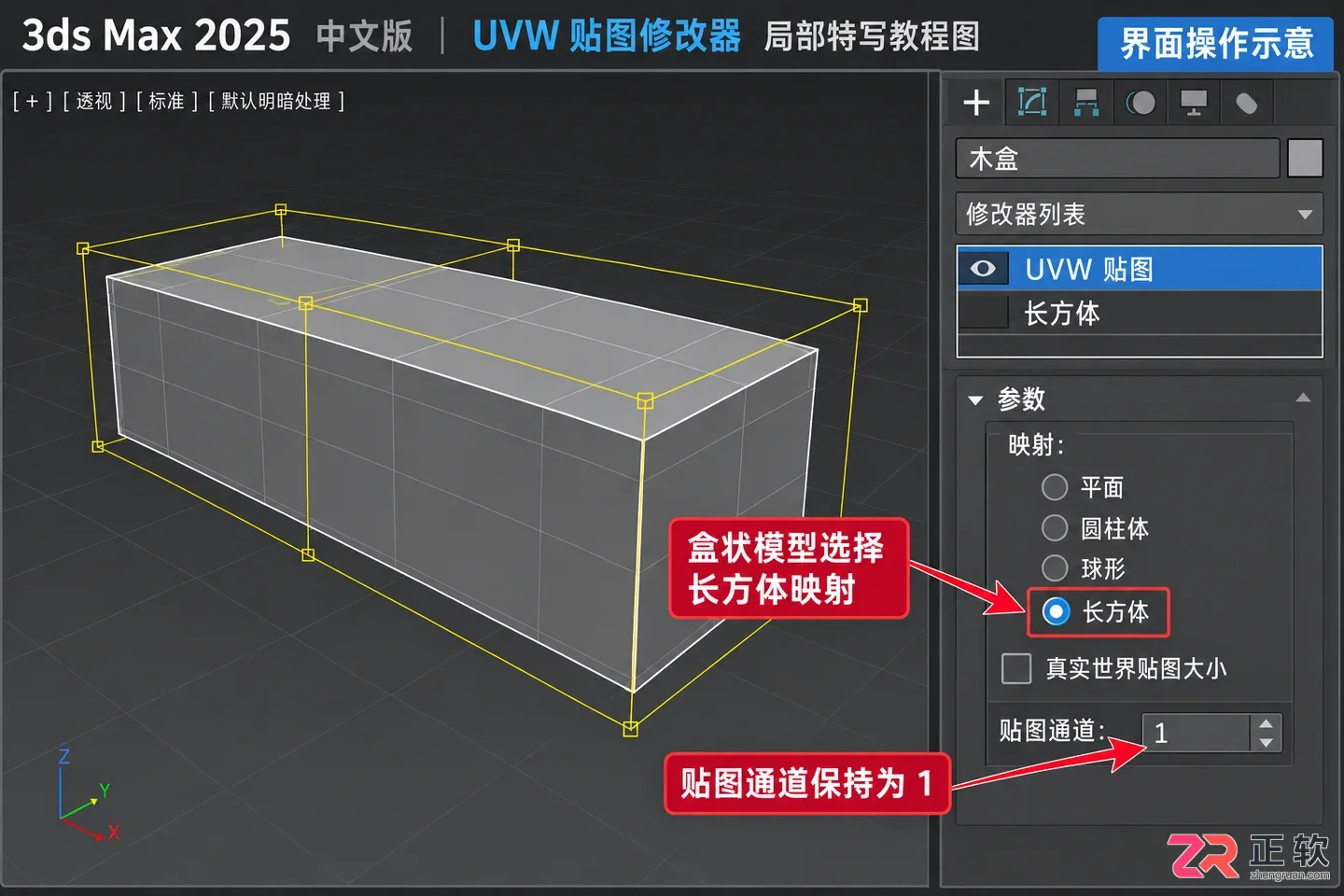

UVW Map 修改器设置为 Box 映射，通道号为 1

6. 调整 Gizmo 控制纹理比例与方向

在修改器堆栈中，展开 UVW Map，点击子对象层级中的【Gizmo】。视口中会出现一个黄色的线框，代表纹理的投影范围。

使用旋转和缩放工具调整 Gizmo。例如，若希望木纹沿木盒长边延伸，需旋转 Gizmo 使其轴向与模型边缘平行。若纹理显得过于密集或稀疏，可缩放 Gizmo 的大小。注意，材质节点中的【平铺】（Tiling）参数与 UVW Map 的缩放会产生叠加效果。建议先将材质中的平铺值设为 1，仅通过调整 Gizmo 来控制视觉比例，这样更直观且易于理解。

对于简单的盒状物体，Box 投影在转角处可能无法实现完美的纹理连续，这是正常现象。若需无缝拼接，后续需使用 Unwrap UVW 进行更复杂的展开操作，但本例中 Box 投影已能满足基础展示需求。

7. 保存并验证文件完整性

完成调整后，退出 Gizmo 子对象层级，保存 .max 场景文件。关闭 3ds Max 并重新打开该文件，检查视口中的木盒是否依然显示正确的木纹，且没有弹出“缺少外部文件”的警告。

如果需要将工程发送给他人，务必连同贴图文件夹一起打包。仅发送 .max 文件而遗漏贴图，会导致对方打开时材质变为灰色或默认颜色。通过这一套流程，不仅实现了贴图的可视化，更建立了规范的材质管理习惯，为后续添加更多复杂贴图通道打下基础。

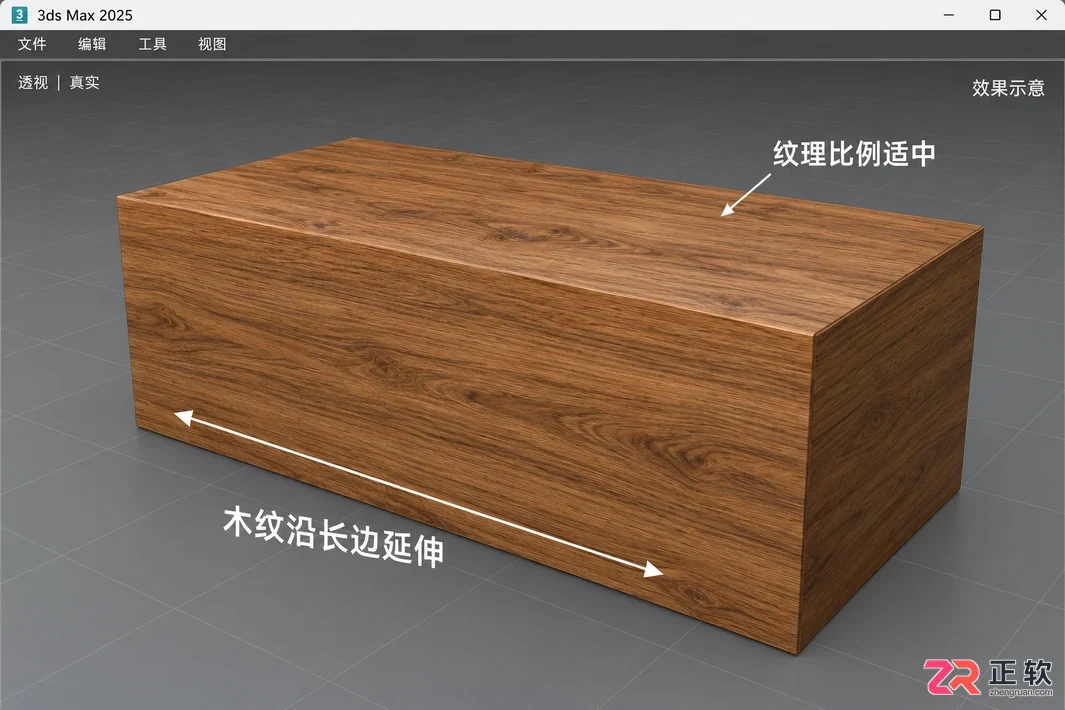

调整后的木纹细节清晰，无异常拉伸
