3DMax材质贴图不显示怎么办

在3ds Max中遇到模型表面灰白、不显示预期纹理时，不必急于重做材质。大多数情况下，问题出在贴图文件路径丢失、材质节点未正确连接、视口预览功能关闭或UV坐标通道不匹配。通过逐项排查，可以快速定位并恢复显示。以下操作基于Windows版3ds Max，以常见的位图（Bitmap）木纹贴图应用于长方体为例，演示如何从源头解决“贴图不显示”的问题。

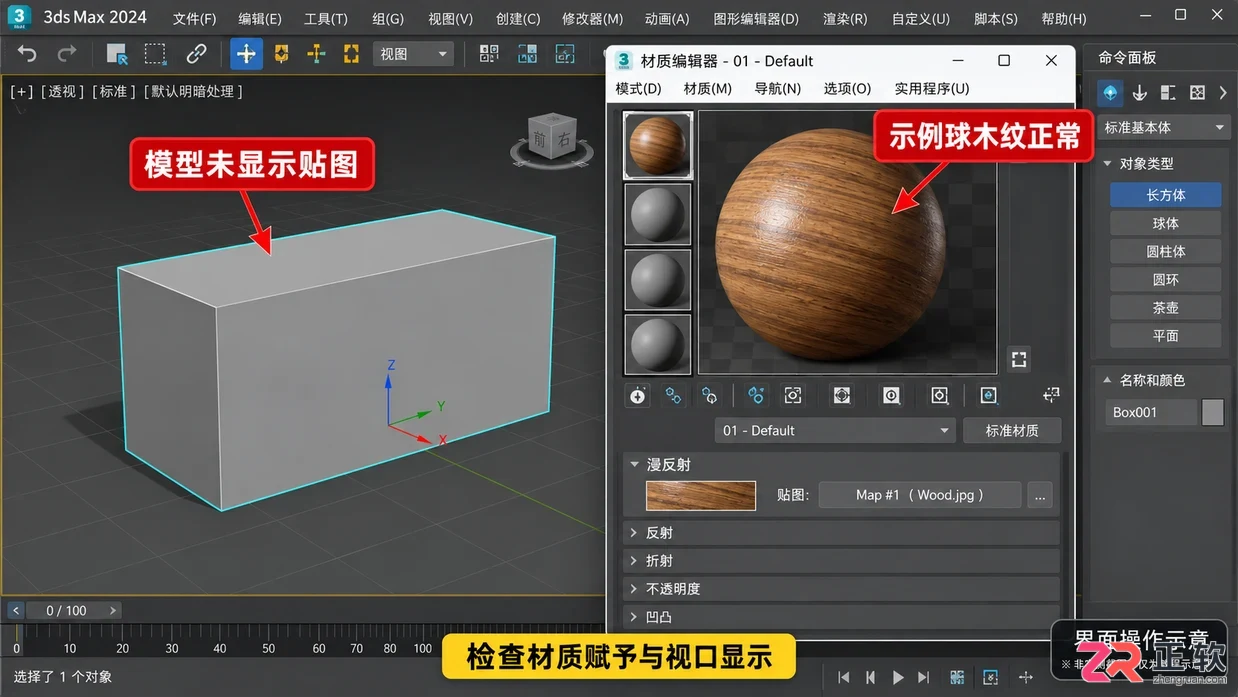

场景中长方体显示为灰色，而材质编辑器中示例球显示正常木纹，提示需检查赋予或视口设置

1. 保留场景副本并确认问题范围

开始排查前，先将当前场景另存为一个副本，避免误操作破坏原有数据。选中贴图不显示的长方体对象，观察两种现象：一是材质编辑器中的示例球也没有显示木纹，二是示例球有木纹但场景中模型表面仍是灰色或纯色。

如果是前者，重点检查贴图文件是否存在以及材质连接是否断开；如果是后者，则更多涉及赋予状态、视口显示设置或UV坐标问题。记录当前现象，不要盲目删除已有修改器或重置材质，以免丢失复杂的UV展开数据。

2. 在位图节点重新确认图片

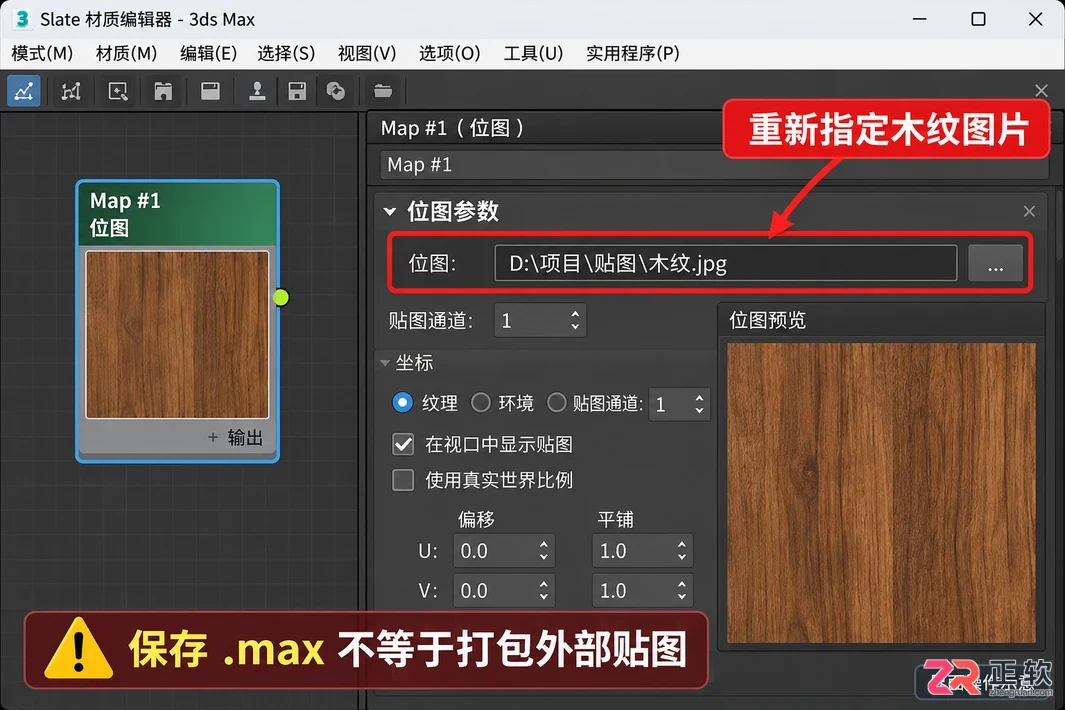

打开【材质编辑器】（快捷键M），找到该长方体所使用的材质。如果是标准物理材质（Physical Material）或标准材质，找到其中的【位图】（Bitmap）节点。检查位图节点中引用的文件路径是否有效。

如果项目是从其他电脑复制而来，或者贴图文件被移动、重命名，路径往往会失效，导致贴图无法加载。点击位图节点的文件名按钮，重新浏览并指定本地真实存在的木纹图片文件。确认预览窗口中能正常看到图片内容，而不仅仅是一个红色叉号或空白。

注意，保存.max文件并不会自动将外部贴图打包进场景文件。修正路径后，建议使用【资源收集器】或将贴图放在项目文件夹内，防止后续清理临时文件时再次丢失链接。

2. 在位图节点重新确认图片

3. 检查颜色连接和材质赋予

在Slate材质编辑器中，检查木纹位图节点的输出端是否连接到了材质的正确输入槽位。对于Physical Material，通常应连接到【Base Color】（基础颜色）输入端。如果位图仅连接到了【Bump】（凹凸）或【Roughness】（粗糙度），模型表面可能只会显示灰度变化或光泽差异，而不会显示彩色纹理。

确认连接无误后，必须执行“赋予”操作。选中场景中的长方体，在材质编辑器中右键点击该材质球，选择【将材质指定给选定对象】（Assign Material to Selection）。仅仅在编辑器中看到材质球有纹理，并不代表场景中的物体已经应用了该材质，这一步是新手最容易忽略的环节。

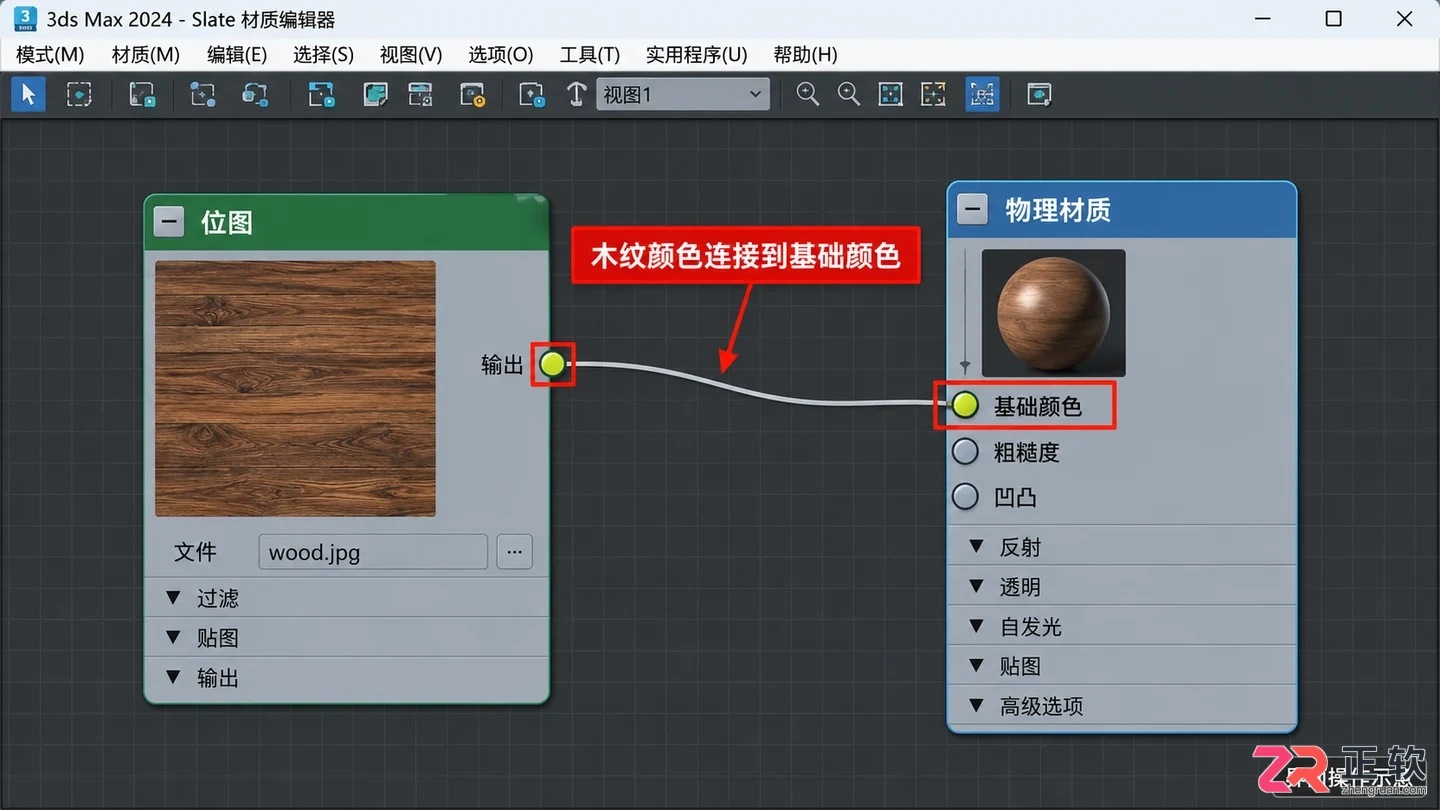

检查位图节点是否正确连接到材质的基础颜色输入端

4. 开启视口贴图预览

即使材质正确赋予，如果视口显示模式设置不当，贴图也不会显示。选中已赋予材质的长方体，在材质编辑器中选中对应的材质球或位图节点，点击工具栏上的【在视口中显示明暗处理材质】（Show Shaded Material in Viewport）按钮，图标通常是一个带有棋盘的球体。

同时，检查视图左上角的显示模式。确保当前视口处于【真实】（Realistic）、【着色】（Shaded）或【材质】（Materials）模式，而不是【线框】（Wireframe）或【隐藏线】（Hidden Line）模式。在某些版本中，需要在视口菜单的【照明和阴影】或【材质】子菜单中，确认勾选了显示贴图的选项。

需要注意的是，部分高级渲染器材质（如某些Arnold着色器）可能在视口中无法完全实时显示复杂纹理，这是正常的性能限制。只要基础位图和连接正确，通常可以通过上述设置看到大致效果。

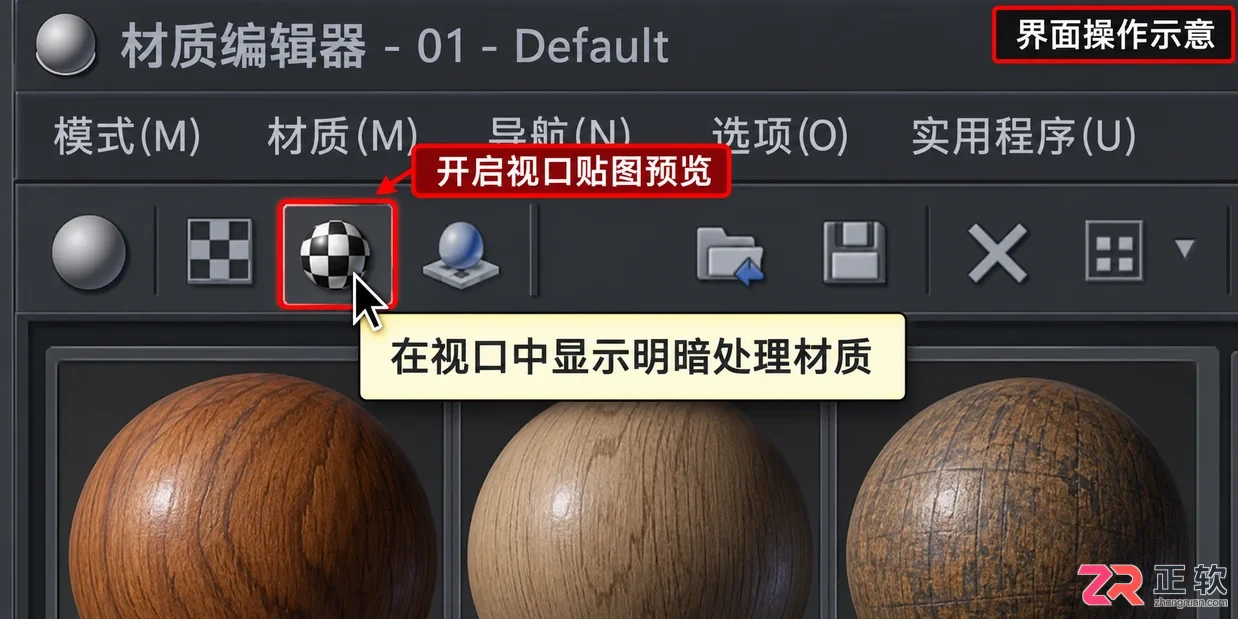

点击材质编辑器中的棋盘格图标以在视口中显示贴图

5. 核对贴图通道与 UVW 坐标

如果贴图显示了，但出现拉伸、重复异常或只在局部可见，问题通常出在坐标上。检查位图节点中的【贴图通道】（Map Channel）数值，默认为1。

选中长方体，进入【修改】面板，查看是否有【UVW Map】修改器。如果没有，添加一个UVW Map修改器，并将映射类型设置为【长方体】（Box），以适配盒状物体。确保UVW Map修改器中的【贴图通道】与位图节点中的通道一致（例如都为1）。

此外，检查位图节点中的【平铺】（Tiling）参数。如果平铺值过大，纹理会变得极小，看起来像纯色；如果过小，则可能只覆盖模型的一小部分。调整平铺值或使用【真实世界贴图大小】选项，使木纹尺度符合实际视觉预期。

6. 分别验证视口与最终输出

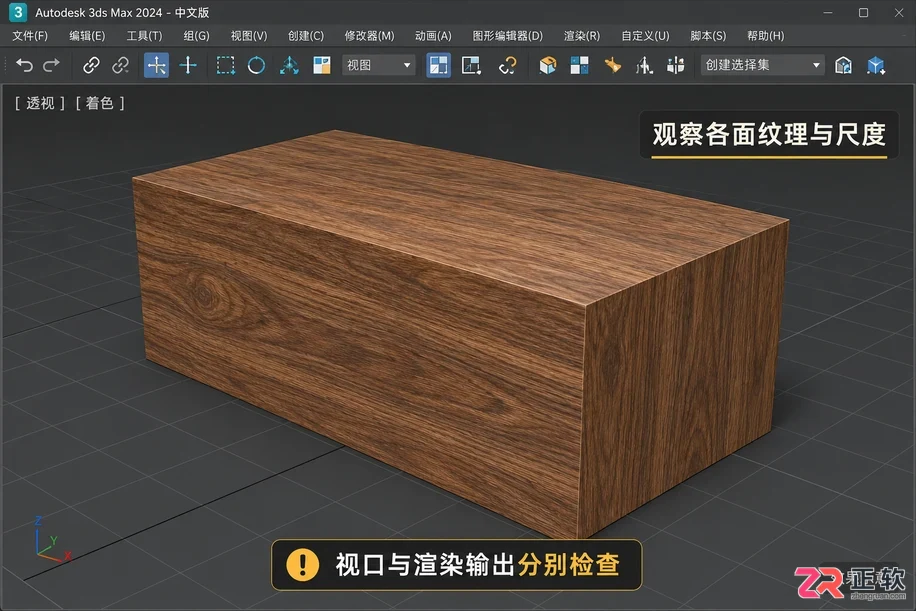

完成上述调整后，回到透视视口观察长方体。此时应能清晰看到木纹贴图正确覆盖在模型表面，且随视角变化保持连续。如果视口显示正常，可以尝试进行小范围渲染测试，以确认最终输出效果。

渲染结果可能与视口略有差异，特别是涉及反射、折射等复杂效果时，但这属于渲染器计算范畴，而非“贴图不显示”的基础故障。只要视口中能看到正确的纹理分布，说明材质、路径、连接和坐标均已正常工作。

最后，保存场景文件。建议将修正后的贴图文件与.max文件存放在同一目录下，或使用相对路径，以确保在不同设备上打开时贴图依然有效。通过这种分步排查法，可以高效解决绝大多数3ds Max贴图不显示的问题，避免不必要的返工。
