3dmax玻璃材质参数设置怎么操作

玻璃看起来像塑料，往往不是少调了一个神奇参数，而是把透明、反射和模型厚度混在一起处理了。下面以 Windows 版 3ds Max 2022 的【物理材质】为例，为一块有厚度的玻璃板建立清玻璃，再通过粗糙度对比磨砂效果。不混用 V-Ray 材质的参数名称。

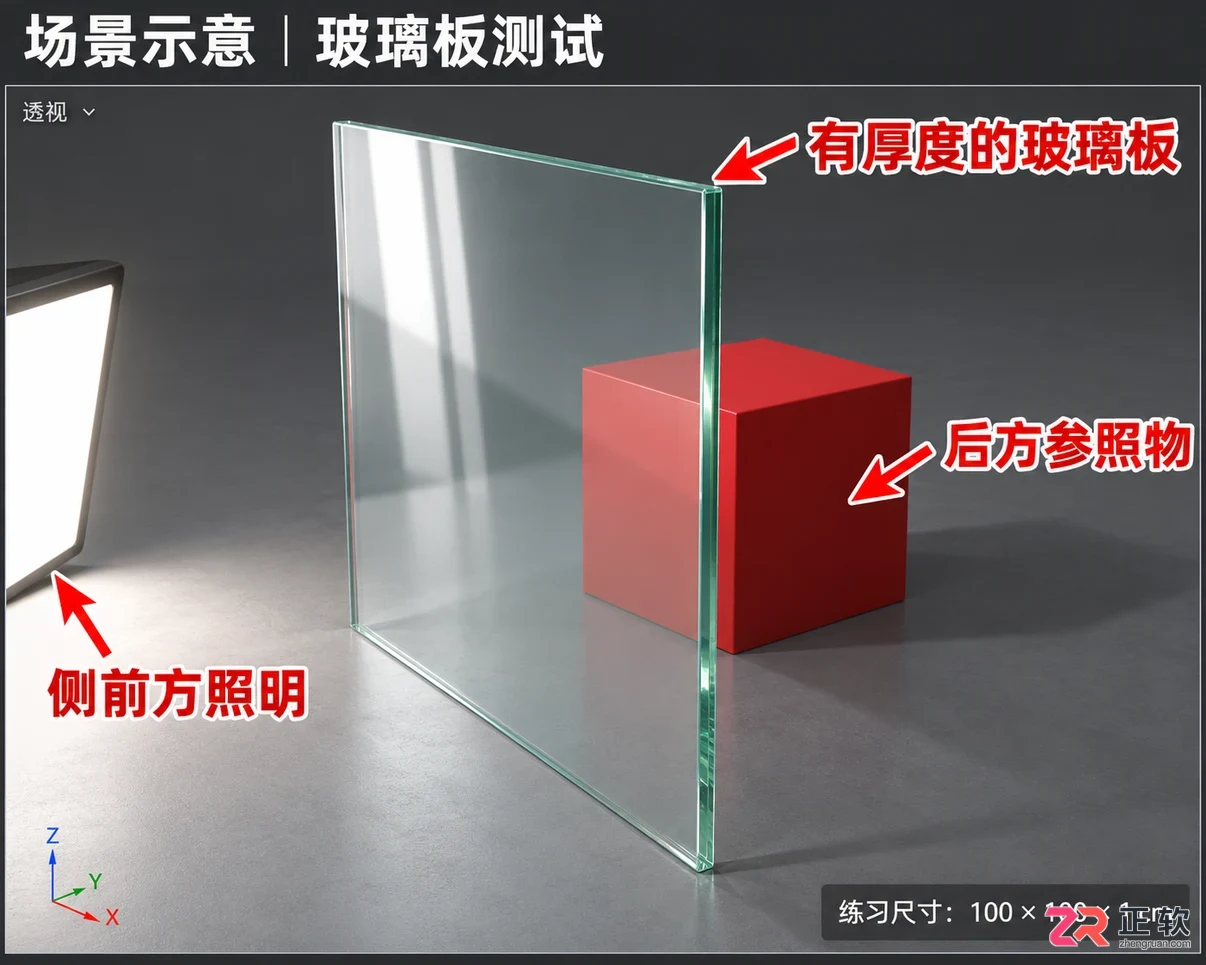

带有厚度的玻璃板测试场景，后方放置有色几何体以便观察透射效果

1. 准备一块有厚度的测试玻璃板

先保存场景副本，在场景中建立一个长方体作为玻璃板。例如以厘米为系统单位时，把它做成宽100、高100、厚1的板状对象。厚度1厘米只是方便观察的练习尺寸，不是所有建筑玻璃的标准。

在玻璃后方放一个有颜色的几何体，侧前方安排能形成可见反射的照明或环境。玻璃前后都只有黑色背景时，即使材质参数合理，也不容易判断透射和反射是否正常。

本例使用封闭的长方体，不把单面平面当作有体积玻璃。先确认模型没有重叠复制的面、法线没有明显反向，再开始调材质，避免用材质参数补救几何问题。

2. 新建物理材质并分配给玻璃板

打开材质编辑器，新建【物理材质】，将其命名为“测试清玻璃”。选中玻璃板，把这个材质分配给当前对象，并确认没有误分配给后方的有色几何体。

为了分清各组参数，把物理材质模式切换到【高级】，便于分别查看基础颜色、反射和透明设置。下文所说的粗糙度会明确指向对应分组，不用基础漫反射粗糙度代替透明粗糙度。

先保持无贴图的纯参数材质，暂不叠加污渍、法线和涂层。这样每改一个值，都容易判断是哪个设置改变了效果。渲染器需要支持这里使用的物理材质；若当前项目使用第三方专用材质，应先核对其兼容性，不直接照搬字段。

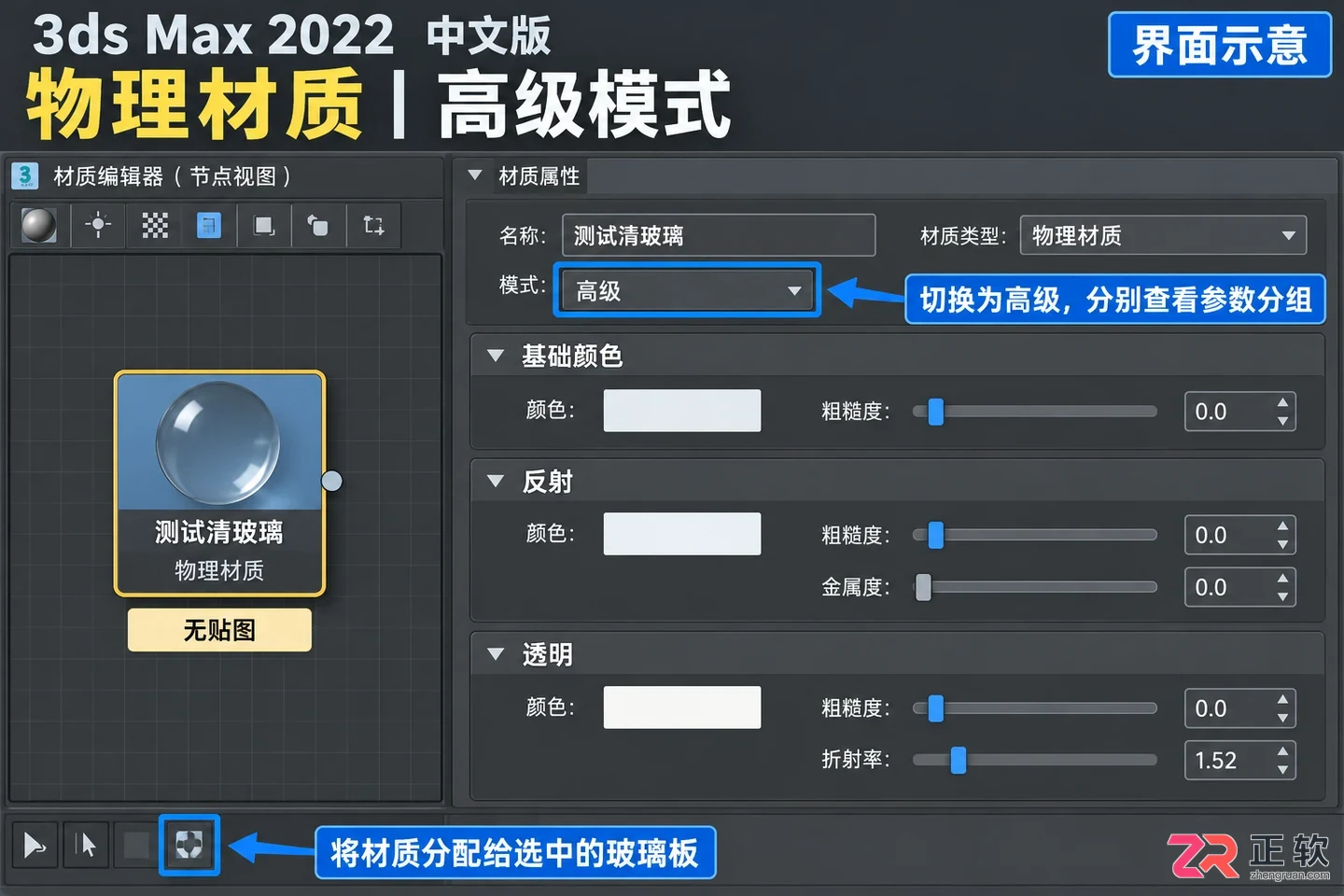

物理材质编辑器切换至高级模式，显示基础参数分组

3. 设置透明、反射和折射率

在【反射】组将金属度设为0，反射权重保持1，反射颜色保持白色，反射粗糙度先设为0，反转粗糙度选项不启用。金属度0表示按非金属处理，不能为了让玻璃更亮就把它调成金属。

将折射率 IOR 设为1.5，作为普通玻璃外观的练习起点。IOR 同时影响折射和默认菲涅耳反射的角度变化，不是单纯的亮度旋钮。不同玻璃有不同光学特性，1.5不代表所有产品的精确实测值。

在【透明】组把权重设为1，透明颜色先用白色，深度保持0。透明粗糙度先设为0；如果它与反射粗糙度锁定，保持锁定也可让两者一起处于0。此时目标是清透表面，不在这一步增加体积着色或磨砂。

关闭【薄壁】。本例的板已经有真实厚度，需要把它作为有体积的透明对象处理。物理材质的薄壁模式更适合单面薄壳，启用时没有相同的体积折射与深度效果，不能拿它代替厚度建模。

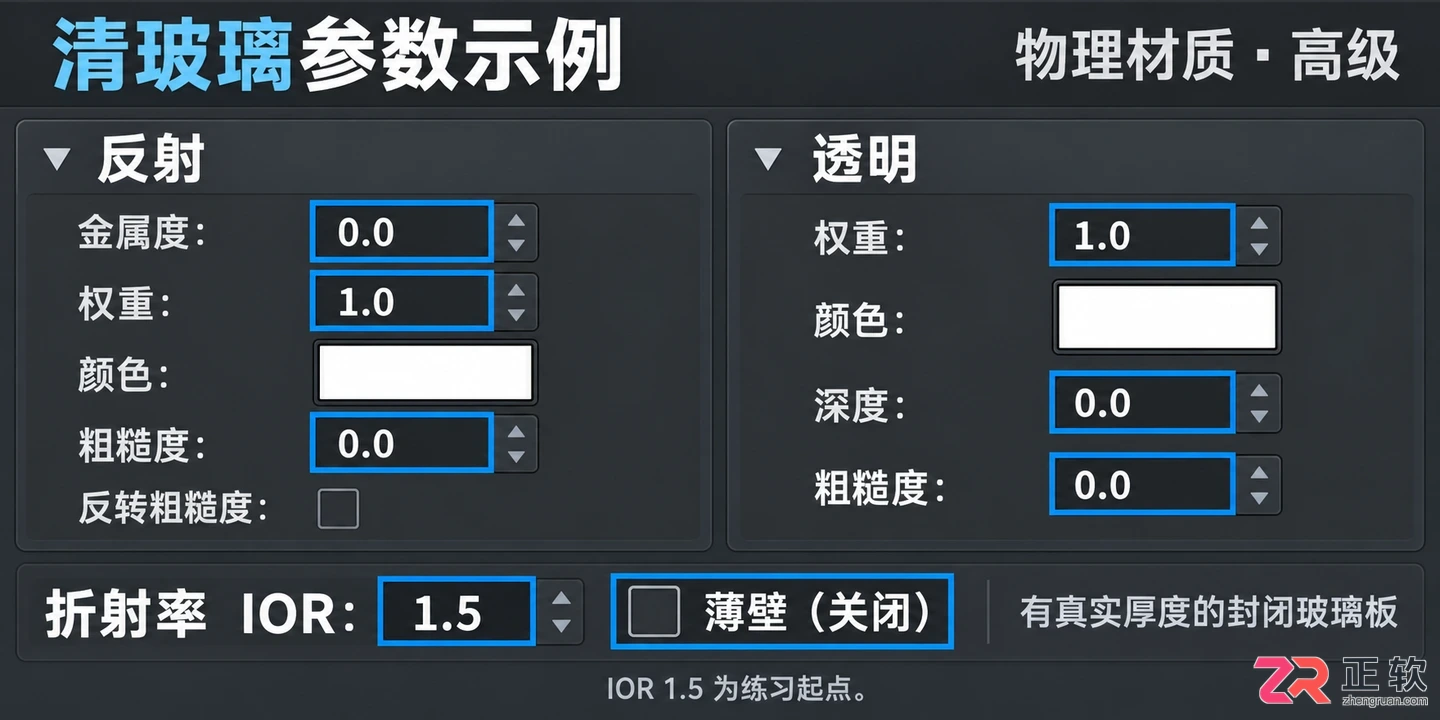

关键参数设置：金属度0，IOR 1.5，透明权重1，薄壁关闭

4. 用渲染检查透视物体和边缘反射

保持相机、灯光和后方几何体不变，做一次测试渲染。检查是否能透过玻璃看见后方物体，以及斜视边缘是否带有反射变化。视口里的一块透明预览不能完全替代渲染判断。

如果整块玻璃仍然发黑，先确认环境确实有内容可反射、后方有照明、对象法线和几何没有问题，再检查当前渲染器对透明材质及光线追踪的设置。不同渲染器的光线深度入口不同，不在这里编写一套通用的固定反弹次数。

如果背景能看见却没有明显反射，也不要立刻把反射颜色改黑或金属度调高。先改变观察角度、确认环境的明暗结构，区分“场景没东西可映”与“材质没有反射”。

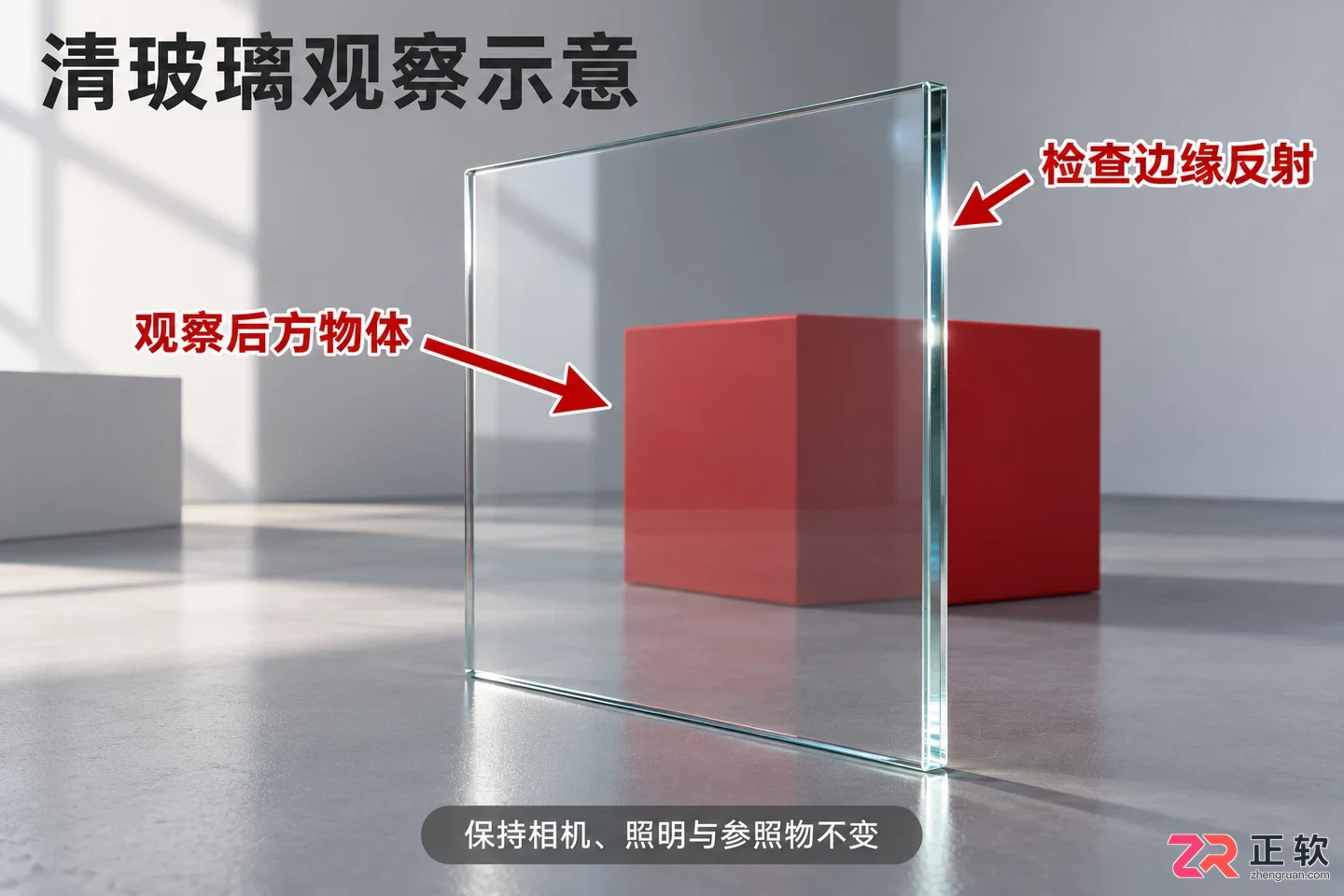

测试渲染结果，可见后方物体及玻璃边缘的菲涅耳反射

5. 只改透明粗糙度，对比磨砂效果

保留清玻璃参数作为基准。要观察透射模糊的变化，解除【透明】粗糙度与反射粗糙度之间的锁定，仅将透明粗糙度从0改为0.3，再用同一相机测试。

此时应重点观察后方物体轮廓的清晰程度，而不是只看玻璃有没有变亮。透明粗糙度提高会使透射变模糊；这与减少透明权重、让材质更不透是不同的调整。

确认这种变化后，再按需要决定是否同步提高反射粗糙度。每次只改变一组参数，清玻璃和磨砂玻璃的差异才可追踪，不必同时修改 IOR、颜色和照明。

6. 恢复目标状态并保存场景

如果最终要清玻璃，将透明粗糙度恢复0，核对反射粗糙度也为0、金属度为0、透明权重为1、IOR为1.5且薄壁关闭。需要磨砂效果则保留已确认的粗糙度，并给材质换一个明确名称，避免覆盖清玻璃基准。

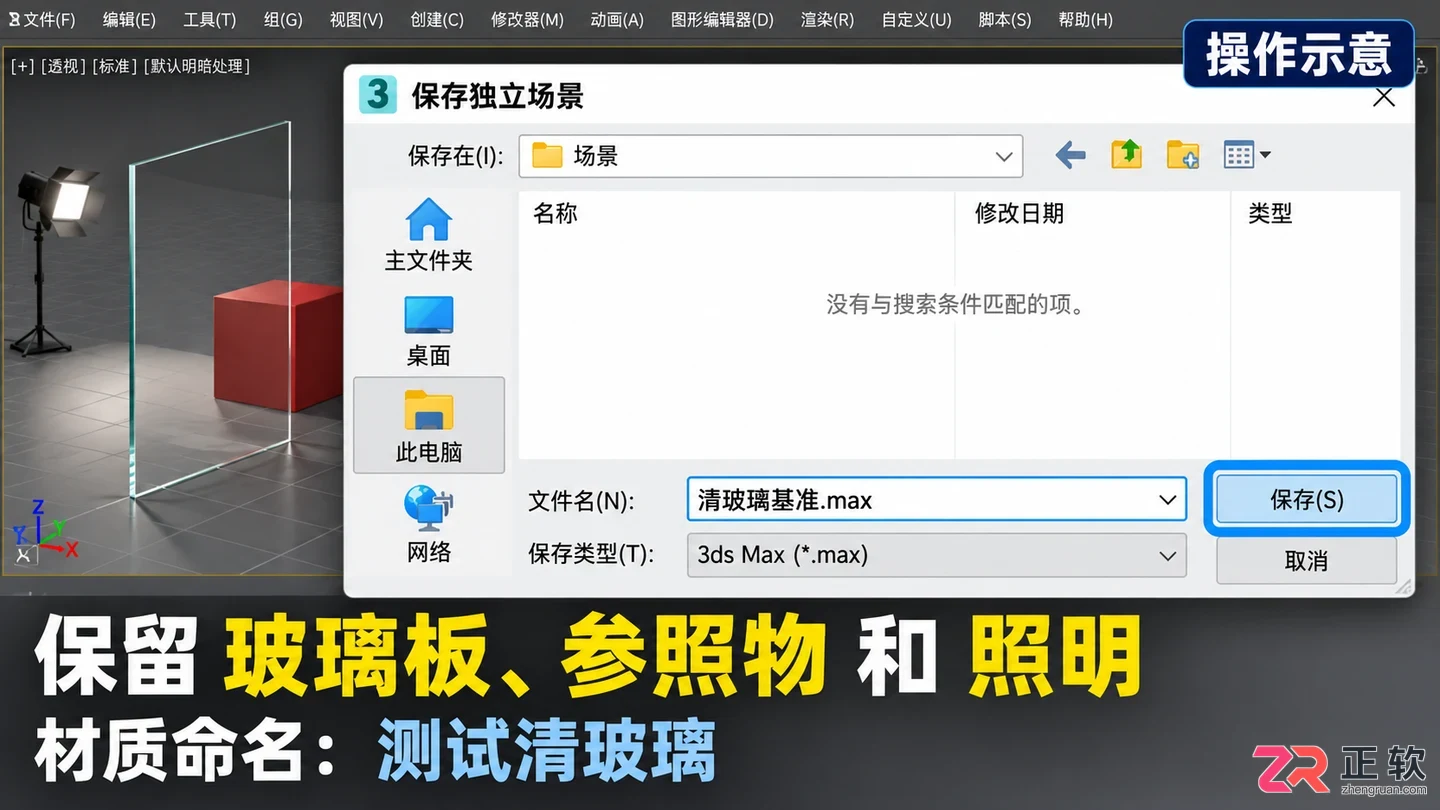

保存独立的 .max 场景文件，保留玻璃板、参照物和照明。下一次修改时继续用同一观察条件对比，才能知道变化来自材质，而不是来自镜头或环境的改变。
