3dmax玻璃材质不透明怎么操作

在 3ds Max 中制作玻璃时，如果物体看起来像一块灰色的实心板，完全无法透过它看到后方的景物，这通常不是软件故障，而是材质参数或渲染设置未匹配物理规律。解决这个问题的核心在于区分“视口显示”与“最终渲染”，并准确调整 Physical Material（物理材质）的关键属性。以下操作将帮助你逐步排查，让玻璃恢复应有的通透感。

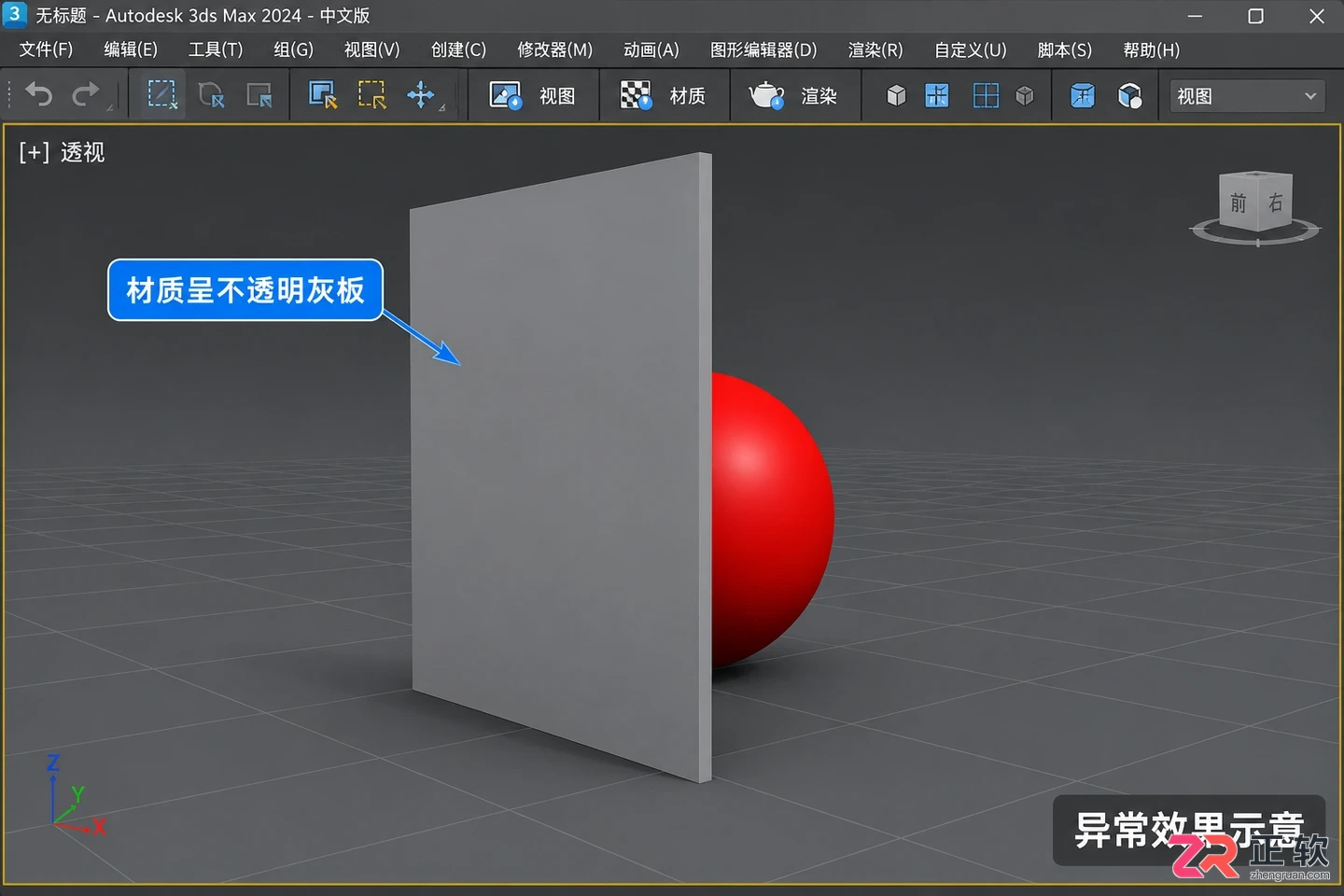

玻璃材质显示为不透明灰板，无法看到后方物体

1. 留好原场景，确认玻璃实际使用的材质

在进行任何修改之前，先另存一份 .max 场景副本，以防误操作破坏原有设置。选中场景中显示异常的玻璃对象，打开【材质编辑器】，使用“从对象拾取材质”工具（吸管图标）读取该对象当前实际绑定的材质。

重点观察材质的类型名称，而不仅仅是看它是否被命名为“Glass”。名称可以随意修改，无法代表其物理属性。如果拾取到的是【多维/子对象】材质，需要进一步进入子层级，确认分配给玻璃面的具体子材质类型。本教程以 3ds Max 默认的 Physical Material 为例进行讲解。如果你使用的是 V-Ray、Corona 等其他渲染器的专用材质，请勿直接套用以下步骤，需参考对应渲染器的文档。

2. 在玻璃后方放一个容易辨认的参照物

为了直观判断玻璃是否透明，需要在玻璃后方放置一个颜色鲜艳、轮廓清晰的简单物体（如红色球体或彩色方块）。调整视角，确保相机或视图能同时看到玻璃和其后方的参照物，且两者之间没有紧贴的不透明遮挡物。

使用当前项目的渲染引擎进行一次低成本的预览渲染。这一步至关重要，因为视口中的实时显示可能受显卡性能或显示模式影响，而渲染结果才是最终依据。如果渲染图中已经能透过玻璃看到参照物，说明材质本身是透明的，问题仅在于视口显示设置，此时无需大幅修改材质参数。

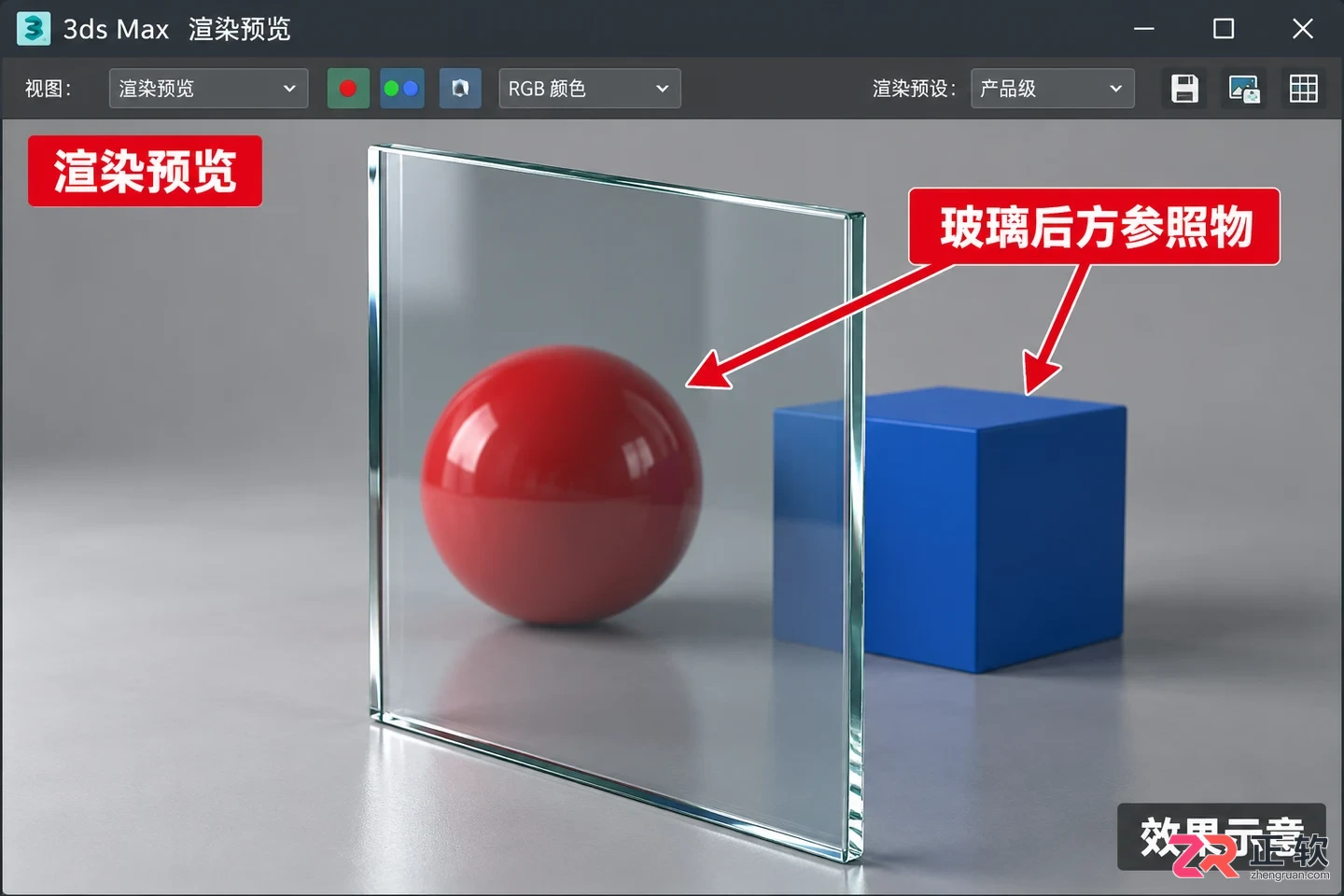

在玻璃后方放置彩色参照物以便观察透视效果

3. 检查金属度、透明度和粗糙度

回到 Physical Material 的参数面板，首先检查【Metalness】（金属度）。普通玻璃是非金属介质，该值必须设为 0。如果金属度为 1，材质会表现为不透明的反射金属，无论怎么调整透明度都无法透光。

接着查看【Transparency】（透明度）区域。将透明度数值设为 1，并将透明颜色保持为白色，以排除有色玻璃的干扰。然后检查同一区域的【Roughness】（粗糙度）。对于清澈的玻璃，粗糙度应接近 0；数值越高，透过的图像越模糊，呈现磨砂效果。注意，透明度粗糙度可能与反射粗糙度锁定联动，修改前请确认锁定状态，避免只调整了一个数值而另一个仍保持高值。

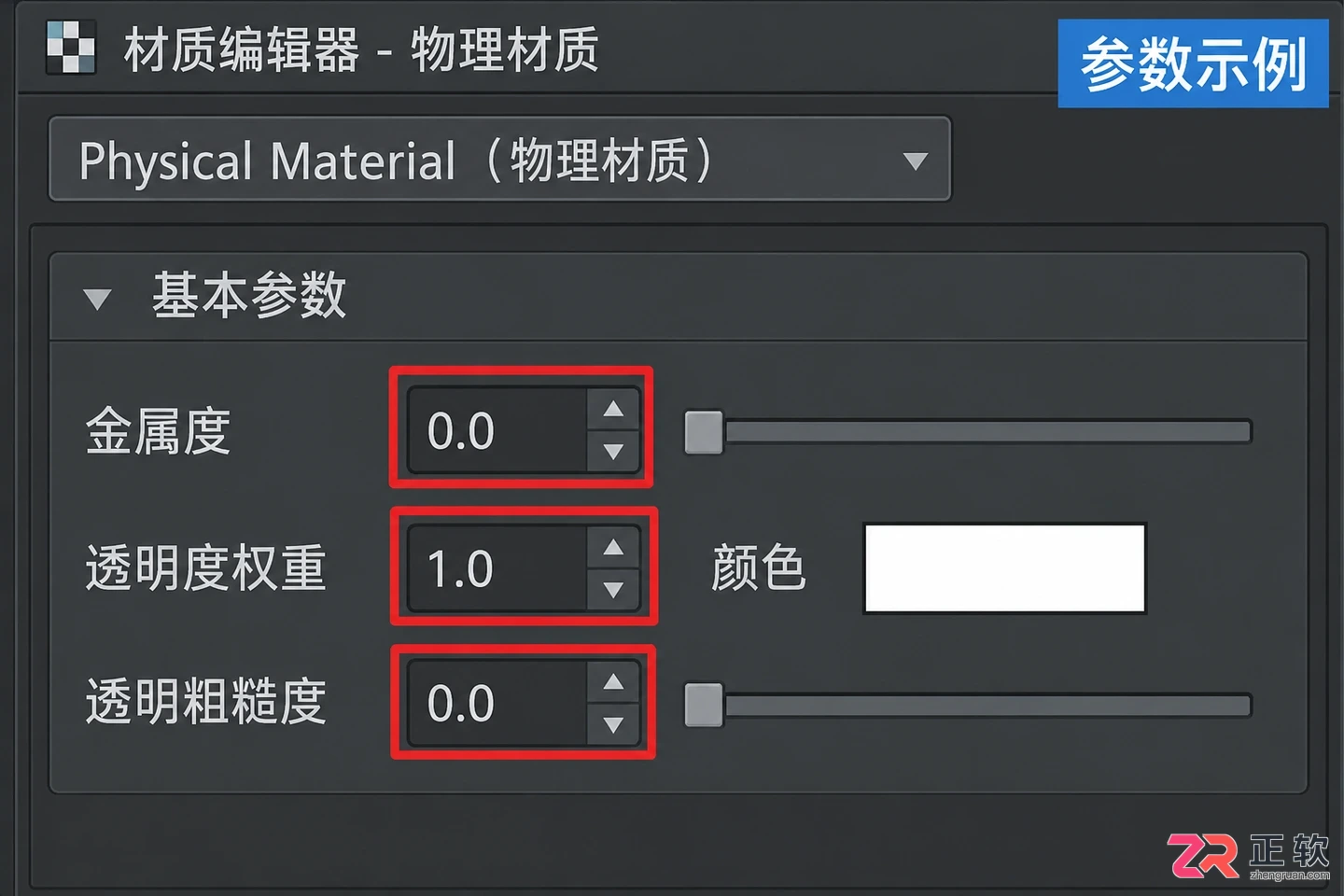

调整Physical Material的金属度、透明度和粗糙度

4. 对照几何结构，检查薄壁模式

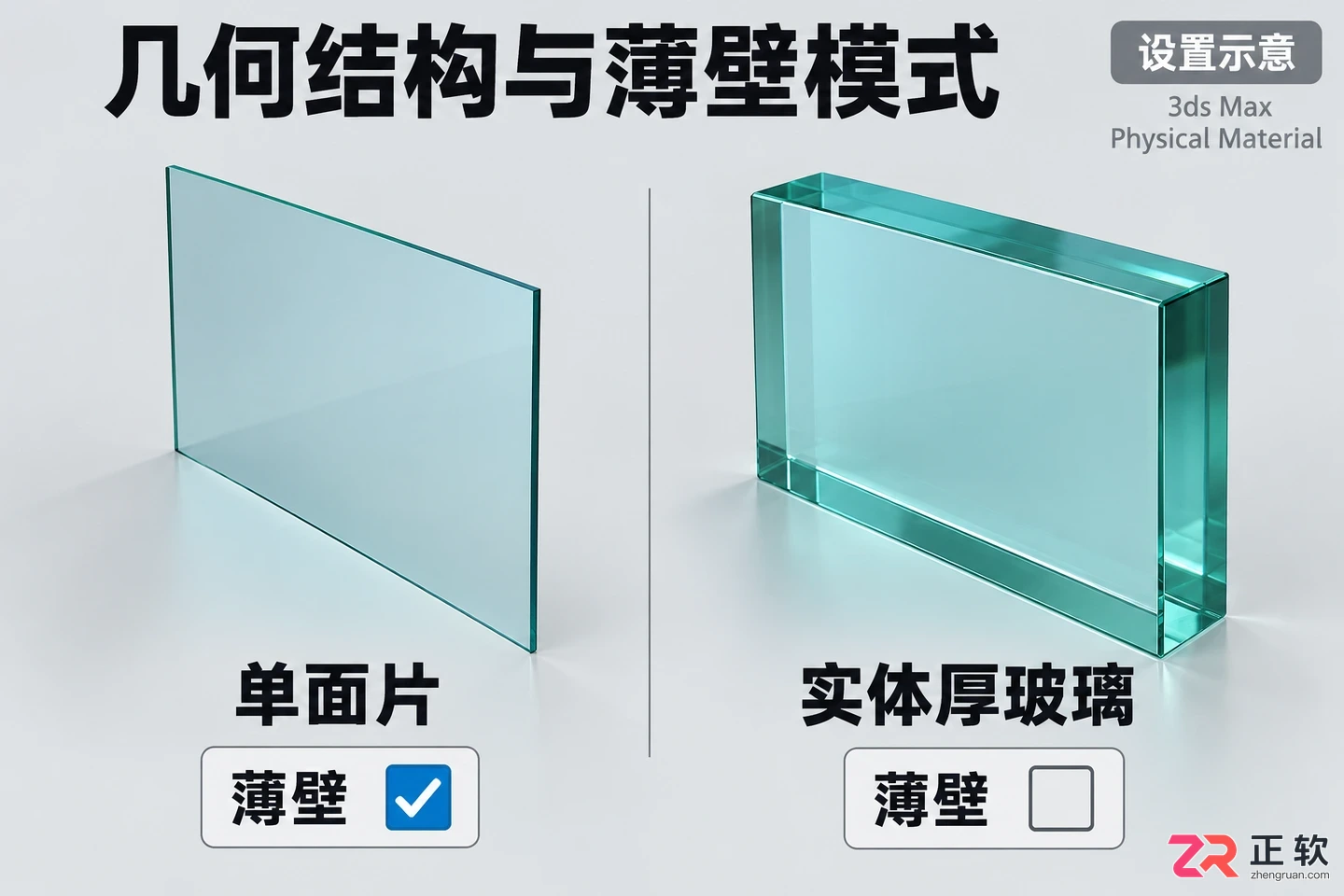

观察你的玻璃模型几何结构：它是一张没有厚度的单面片，还是一个具有实体厚度的闭合模型？Physical Material 中有一个【Thin-walled】（薄壁）选项。如果玻璃是单面片，勾选此选项可以模拟薄壳折射；但如果是有厚度的实体玻璃，切勿勾选薄壁，否则会导致折射计算错误，使玻璃看起来异常或不透明。

确保模型结构与材质计算方式匹配。如果场景中存在多层重叠的玻璃或重复表面，也可能导致渲染发黑或遮挡。此时应检查几何体的法线方向是否正确，而不是盲目增加透明度数值。

4. 对照几何结构，检查薄壁模式

5. Arnold 渲染仍发黑时，再查光线深度

如果你使用 Arnold 渲染器，且在处理多层玻璃或厚玻璃时遇到渲染结果发黑、不透明的情况，需要检查渲染设置中的光线深度。打开【渲染设置】，找到 Arnold Renderer 选项卡下的【Ray Depth】（光线深度）部分。

检查【Transmission】（透射）深度的数值。Autodesk 官方示例通常建议将该值设为 8 左右，以允许光线穿过多次介质。如果该值过低（如默认的 2 或 4），光线在穿过第二层或第三层玻璃时会被截断，导致后方物体不可见或变黑。同时，确保【Total】（总）深度足够大，以包含透射计算的需求。提高深度会增加渲染时间，建议逐步调整并对比效果。

6. 对比前后结果，保存确认后的版本

保持相机角度、灯光和参照物不变，再次进行渲染预览。对比修改前后的结果：玻璃后方是否清晰可见？边缘的高光和反射是否自然？玻璃是否从“灰板”变成了具有通透感的材质？

如果透视效果已恢复，可以根据设计需求逐步添加颜色、纹理或调整粗糙度来模拟磨砂、有色玻璃等效果。如果问题依旧，请返回第一步，重新确认材质类型是否与当前渲染器兼容。最后，将调整好的场景保存为新的工作文件，保留原始副本以便后续回溯。

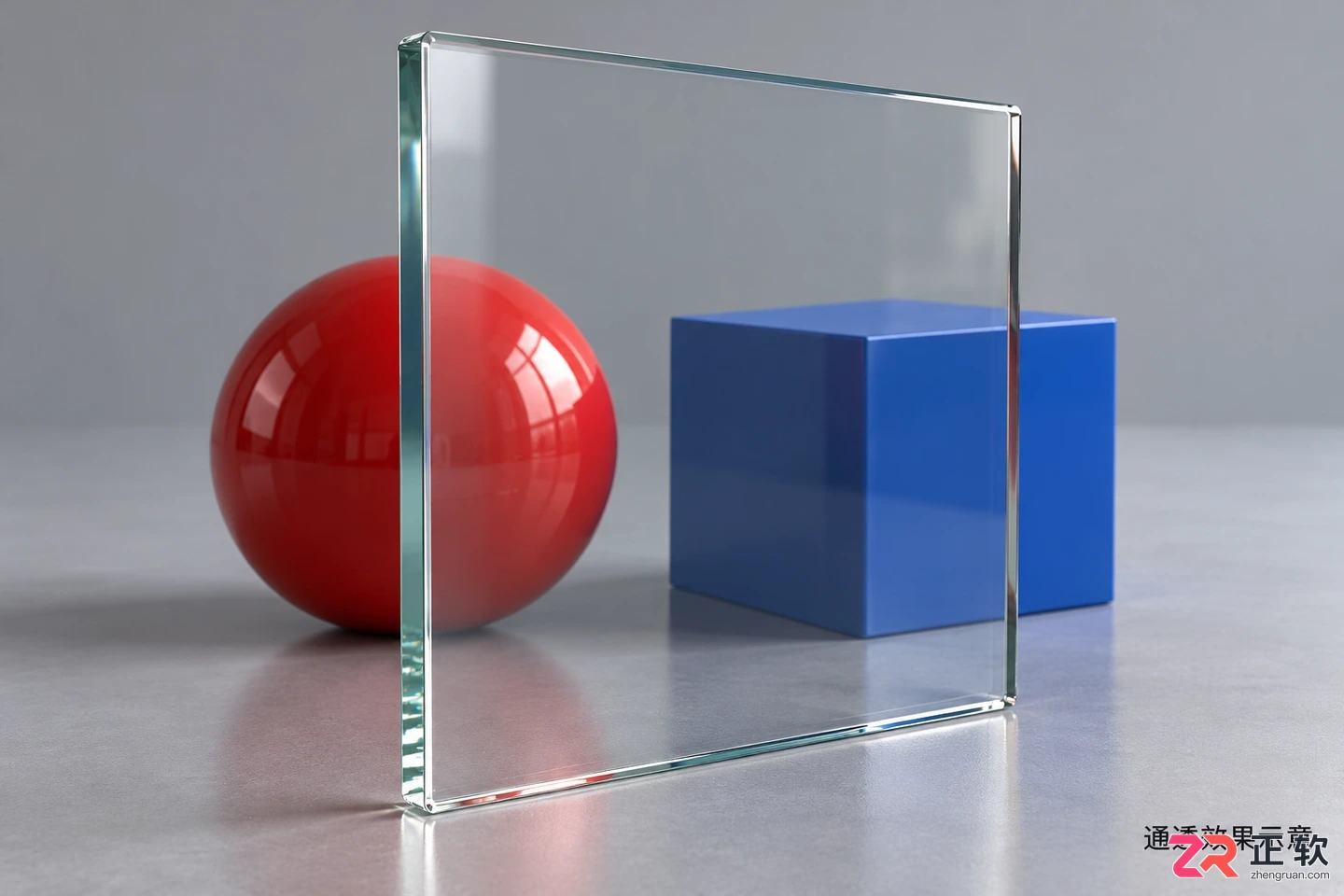

调整参数后玻璃恢复通透，后方物体清晰可见
