3dmax不锈钢材质参数怎么操作
Autodesk 3ds Max 是一款专业的三维建模、动画与渲染软件,广泛应用于建筑可视化、游戏开发、影视动画、广告设计和产品展示等领域。
在3ds Max中使用物理材质制作不锈钢,需将金属度设为1.0,通过调整基础颜色和粗糙度控制反射清晰度。本文详解Windows版3ds Max中不锈钢材质的具体操作步骤及参数含义,适用于Arnold等支持物理材质的渲染流程。
在 3ds Max 中制作不锈钢材质,核心在于理解金属表面的反射特性,而非简单地将物体涂成灰色。真实的金属质感由反射强度、表面粗糙度以及周围环境的光影共同决定。即使使用相同的材质数值,不同的灯光布局也会导致视觉效果截然不同。
本教程以 Windows 版 3ds Max 自带的【物理材质】为例,通过一个圆柱体模型,演示如何从零开始搭建银灰色金属效果,并对比抛光与磨砂两种不同表面的参数差异。请注意,文中提供的数值仅作为调节起点,并非特定不锈钢牌号的物理实测数据,也不直接适用于 V-Ray 或 Corona 等非物理工作流的旧版材质。

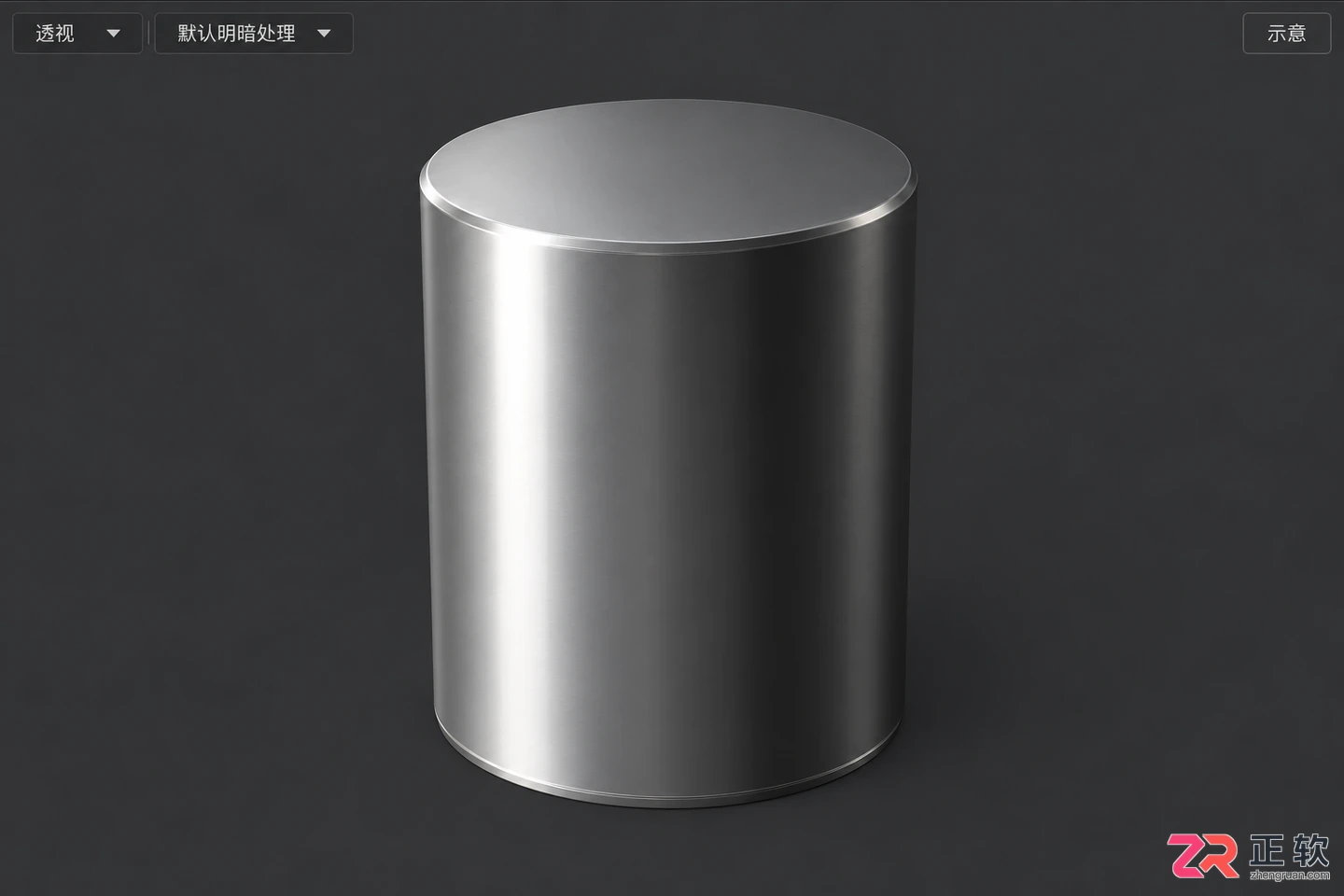

带有倒角边缘的圆柱体模型及明暗分明的照明环境
1. 先准备能看出反射的模型
为了清晰观察材质效果,首先需要在测试场景中新建一个圆柱体。保留顶部和侧边的可见轮廓,必要时对边缘进行少量倒角处理。完全锐利的直角边缘难以呈现真实物体常见的边缘高光,单纯依靠增加反射强度无法弥补造型上的缺失。
接下来,为场景安排具有明暗差异的照明或环境贴图。例如,让光源从一侧照射,使物体表面形成明显的亮部和暗部。在初次调试材质时,请保持相机角度、曝光值和灯光位置不变,以便后续准确对比粗糙度变化带来的视觉差异。
建议在修改材质前保存场景副本,避免直接替换正式项目中的共享材质,导致场景中其他关联物体发生意外变化。
2. 建立物理材质并赋给圆柱
打开【材质编辑器】,在材质/贴图浏览器中搜索并选择【物理材质】。创建新材质后,将其命名为“不锈钢_基础”。选中场景中的圆柱体,点击【将材质指定给选定对象】按钮完成赋值。
请确认当前使用的渲染器支持物理材质。本教程基于支持该材质的 Arnold 渲染流程编写,避免混用旧版扫描线渲染器的标准材质或其他插件材质的漫反射、反射光泽度等不兼容参数。
在物理材质的参数面板中,选择【标准】模式即可开始调节。注意区分标准模式与高级模式所展示的参数区域,尤其是不要误将高级模式中的“漫反射粗糙度”当作金属表面的反射粗糙度使用。

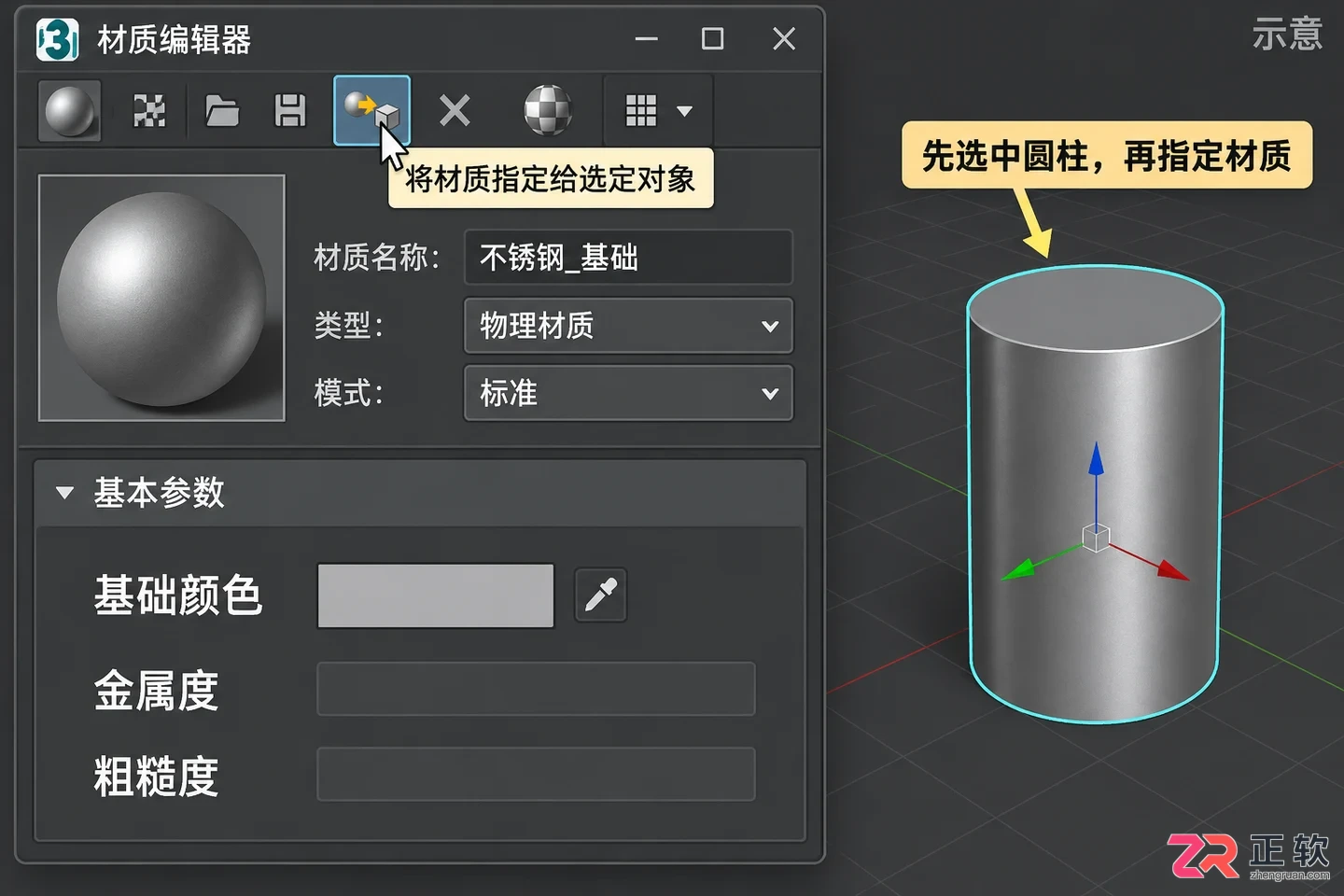

在材质编辑器中选择并设置物理材质

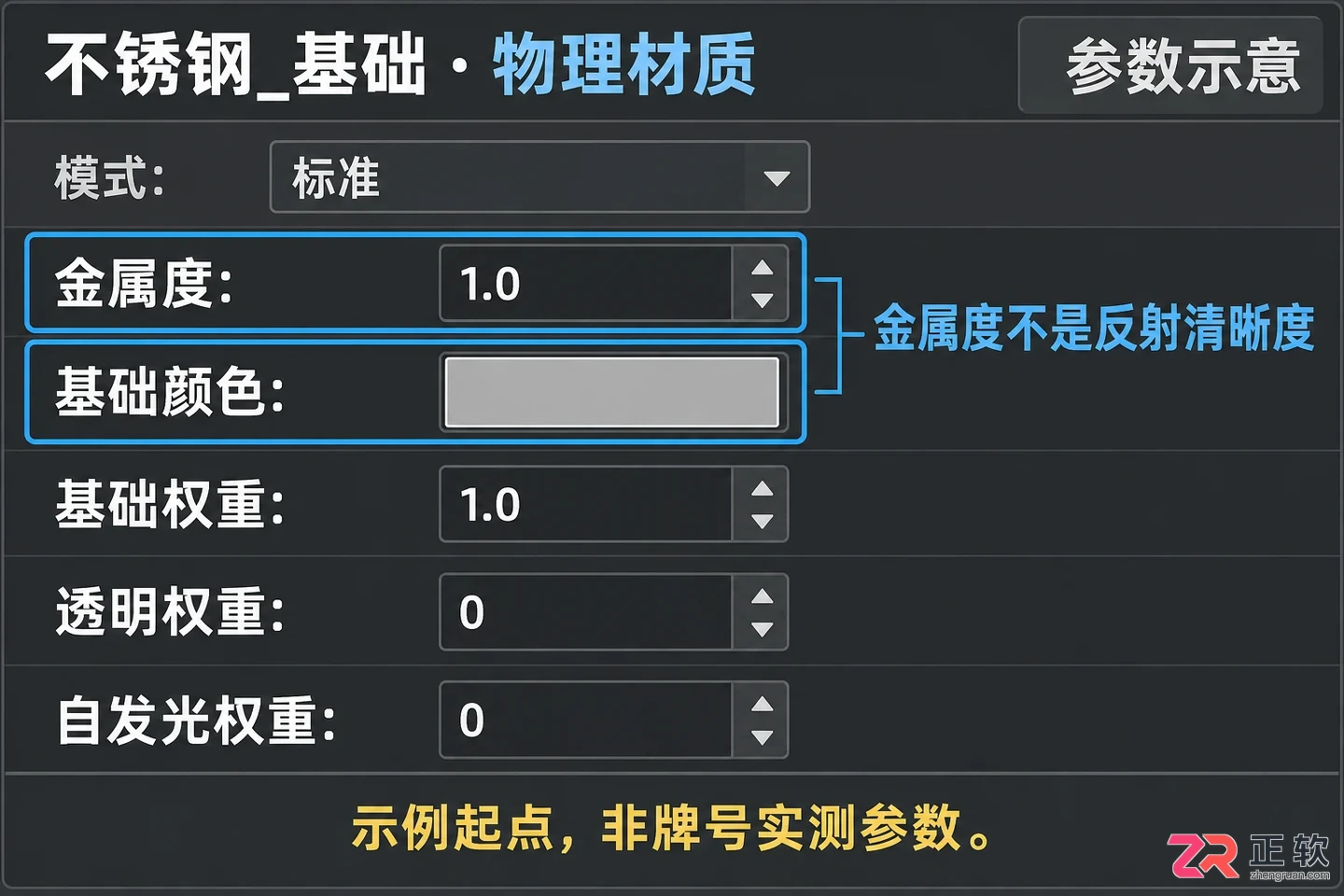

3. 先设置金属属性,再调整基础颜色
在物理材质参数中,首先将【金属度】设置为 1.0。这一步至关重要,它告诉渲染引擎该表面按金属物理规则进行着色,而非绝缘体或塑料。
接着调整【基础颜色】。对于普通不锈钢,建议选择中性浅灰色。保持【基础权重】为 1.0,【透明权重】和【自发光权重】保持为 0,且暂不叠加涂层效果。
需要特别理解的是,在物理材质的金属模式下,【基础颜色】直接参与决定金属反射的颜色和强度,而不是像普通塑料那样作为漫反射底色。因此,制作不锈钢时应避免使用明显偏黄或偏蓝的颜色,以免将彩色金属或环境染色误认为是材质本身的问题。
切记,【金属度】不是反射清晰度的滑块。如果需要将镜面感调整为柔和表面,应在下一步调整粗糙度,而不是随意降低金属度数值。

3. 先设置金属属性,再调整基础颜色
4. 用粗糙度比较两种表面
找到【粗糙度】参数,确认其旁边的【反转】(Inv)选项未开启。先将【粗糙度】设置为 0.2,进行一次局部预览渲染。此时,你应该能看到较为清晰的反射影像。
随后,仅将【粗糙度】修改为 0.4,再次观察同一个圆柱体和同一片高光区域的变化。在未反转的粗糙度规则下,数值越低,反射越清晰锐利;数值越高,反射越模糊,高光分布越宽泛。
0.2 和 0.4 仅用于练习观察差别,最终数值需根据参考照片进行调整。如果使用的是基于“光泽度”的旧教程或贴图,需注意数值方向可能相反(即光泽度 0.8 可能对应粗糙度 0.2)。因此,看到“光泽度”参数时,不能直接将其数值填入本例的粗糙度通道。
保持其他参数不变,从两次渲染结果中选择更接近目标的一种。抛光不锈钢与粗加工表面没有通用的固定数值,照明条件和观察距离也会显著影响可见差异。

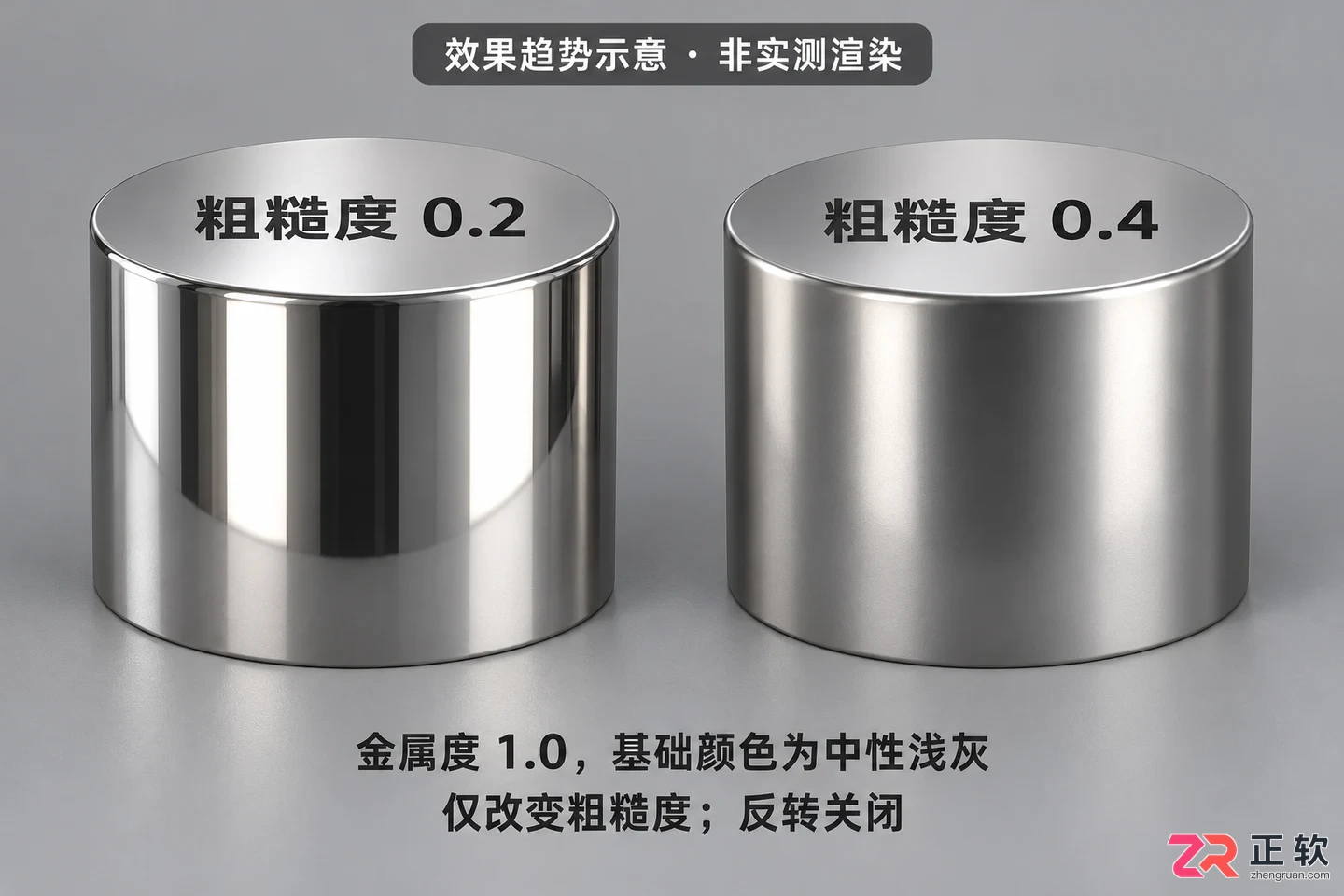

粗糙度0.2(左)与0.4(右)的反射清晰度对比
5. 需要拉丝时再加方向性
如果目标是制作拉丝不锈钢,需进入【各向异性】参数区域。调整反射的方向性,并通过旋转参数控制拉丝方向。各向异性主要改变高光在不同方向上的展开形态,并不等于直接在模型几何体上刻出真实凹槽。
特别注意物理材质中各向异性的定义:其参数通常以方向粗糙度的比例表达,1.0 对应没有拉伸的情况(即各向同性)。这与某些着色器中“数值越接近 1 拉丝越强”的经验不同。建议先从 1.0 与 0.5 的对比中观察变化,再围绕目标适量调整。
若需要可见的细密拉丝纹理,可补充符合模型方向和比例的凹凸贴图或法线贴图。注意不要让凹凸强度过大,以免将细微磨纹变成深沟。对于弯曲或复杂模型,还需检查纹理坐标是否连续,避免拉伸变形。

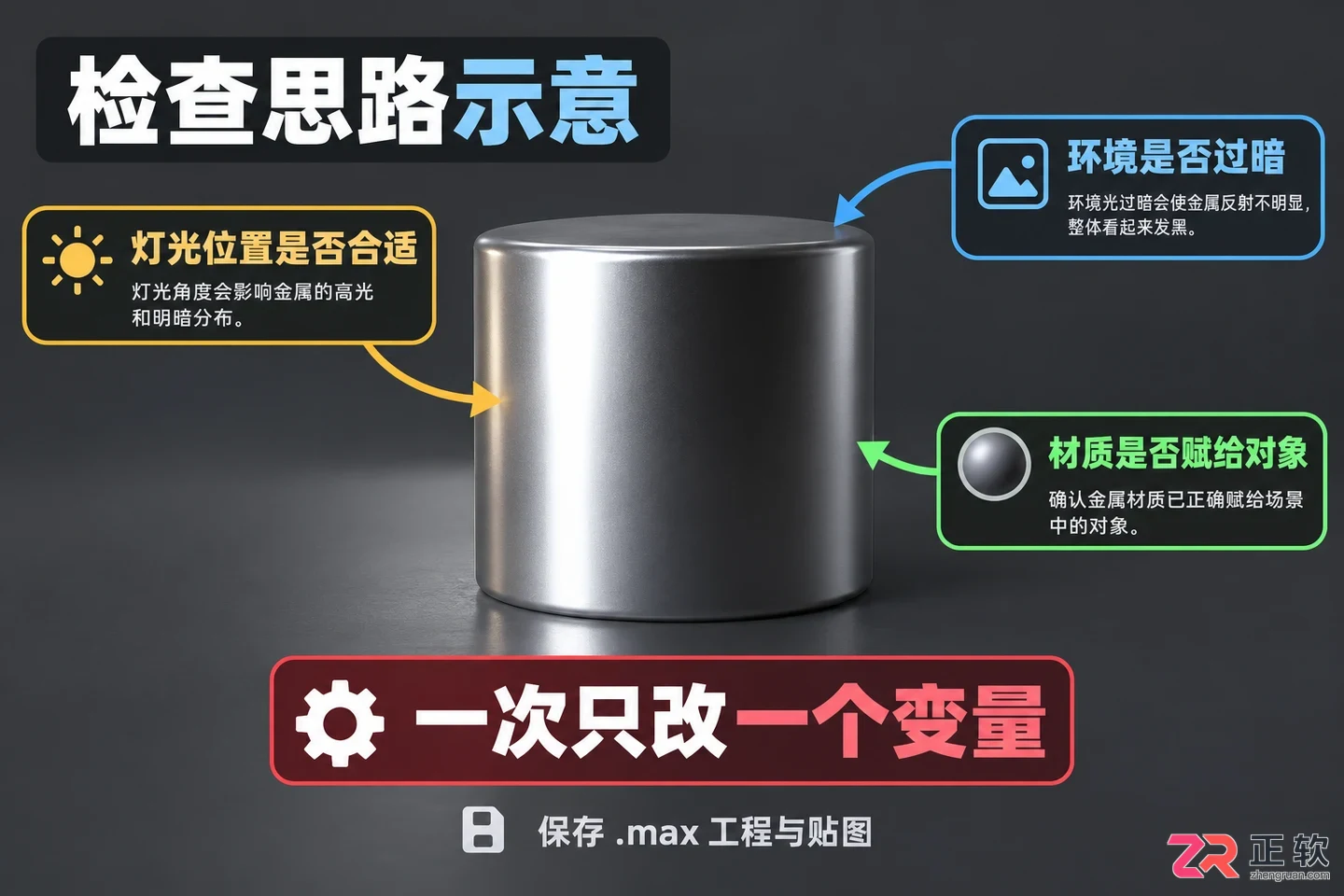

6. 先检查环境,再判断材质是否正确
如果渲染出的物体仍像黑块,首先检查它反射到的环境是否过暗、灯光位置是否合适,以及材质是否正确赋给了对象。金属材质依赖反射内容来呈现体积感,单纯将基础颜色调至纯白并不能解决黑块问题。
如果表面像镜子一样过于完美,可在未反转的前提下适当提高粗糙度;如果表面像一团平灰,缺乏层次,则检查是否粗糙度过高,或模型与照明缺乏足够的明暗对比。
调试过程中,不要同时修改曝光、金属度和颜色,否则难以判断是哪项参数起了作用。建议使用最终相机视角进行小尺寸测试渲染,确认边缘高光、反射清晰度和拉丝方向无误后,再提高输出质量。最后,保存 .max 工程文件并收集所有使用的贴图文件,仅保存渲染图片无法保留后续可调整的材质关系。
