3DMax材质贴图怎么贴

在 3ds Max 中给模型贴图，核心在于三件事：把图片连到材质的正确通道、把材质赋给模型、用贴图坐标决定图片如何铺在表面。仅仅把 JPG 拖进编辑器并不代表完成，视口里看不到也不一定是文件没载入，往往是显示设置或映射方式的问题。

下面以 Windows 版 3ds Max 的物理材质（Physical Material）为例，演示如何给一个长方体贴上木纹。先完成基础颜色贴图，再检查尺寸与方向，避免混用不同渲染器材质的插槽。

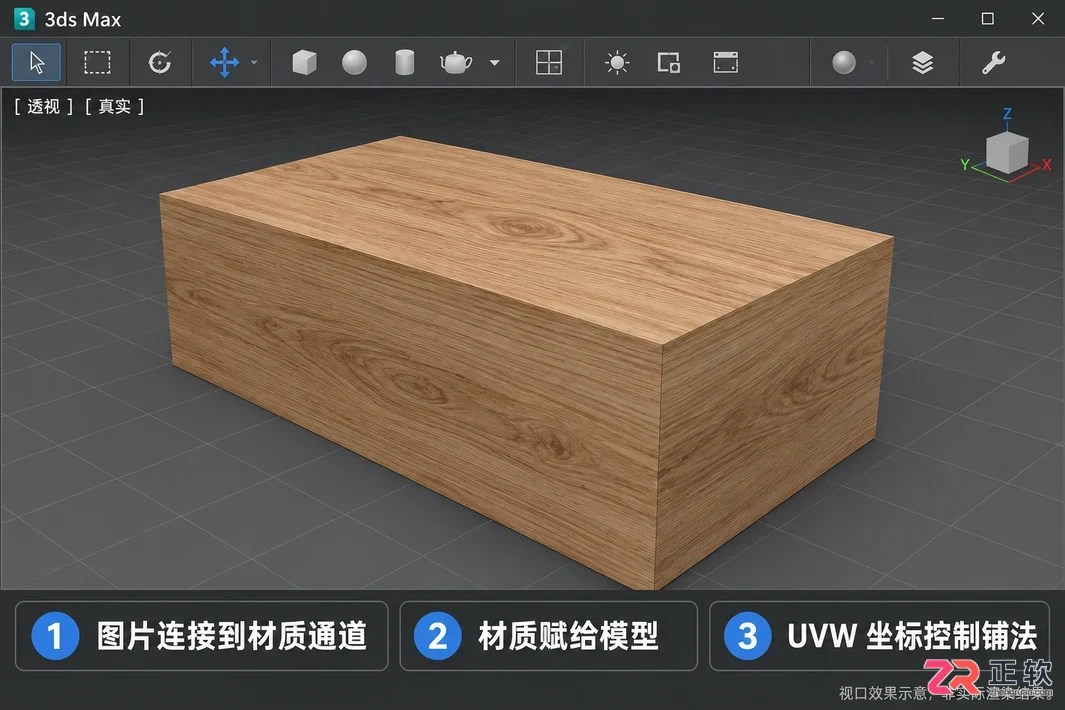

长方体应用木纹贴图后的视口预览效果

1. 准备木纹图片和测试模型

将计划使用的木纹图片放入工程指定的贴图文件夹，先用系统图片查看器确认文件完整。尽量选择适合平铺的图片，避免带有明显光照阴影或文字标记的素材，否则重复拼接后会在模型表面形成难看的规律性图案。

在场景中建立一个简单的长方体作为测试对象，并保存 .max 文件。先用简单几何体跑通流程，确认无误后再替换为复杂的家具或已展开 UV 的模型。

注意模型的实际比例。贴图看起来像粗犷的大木纹还是细腻的饰面板，主要取决于映射尺寸，而非图片分辨率越高就越真实。

2. 创建物理材质，连接基础颜色贴图

按 M 键打开【材质编辑器】，建议使用 Slate 材质编辑器以便直观查看连线。新建一个【物理材质】节点，再创建一个【位图】贴图节点，选择之前准备好的木纹图片。

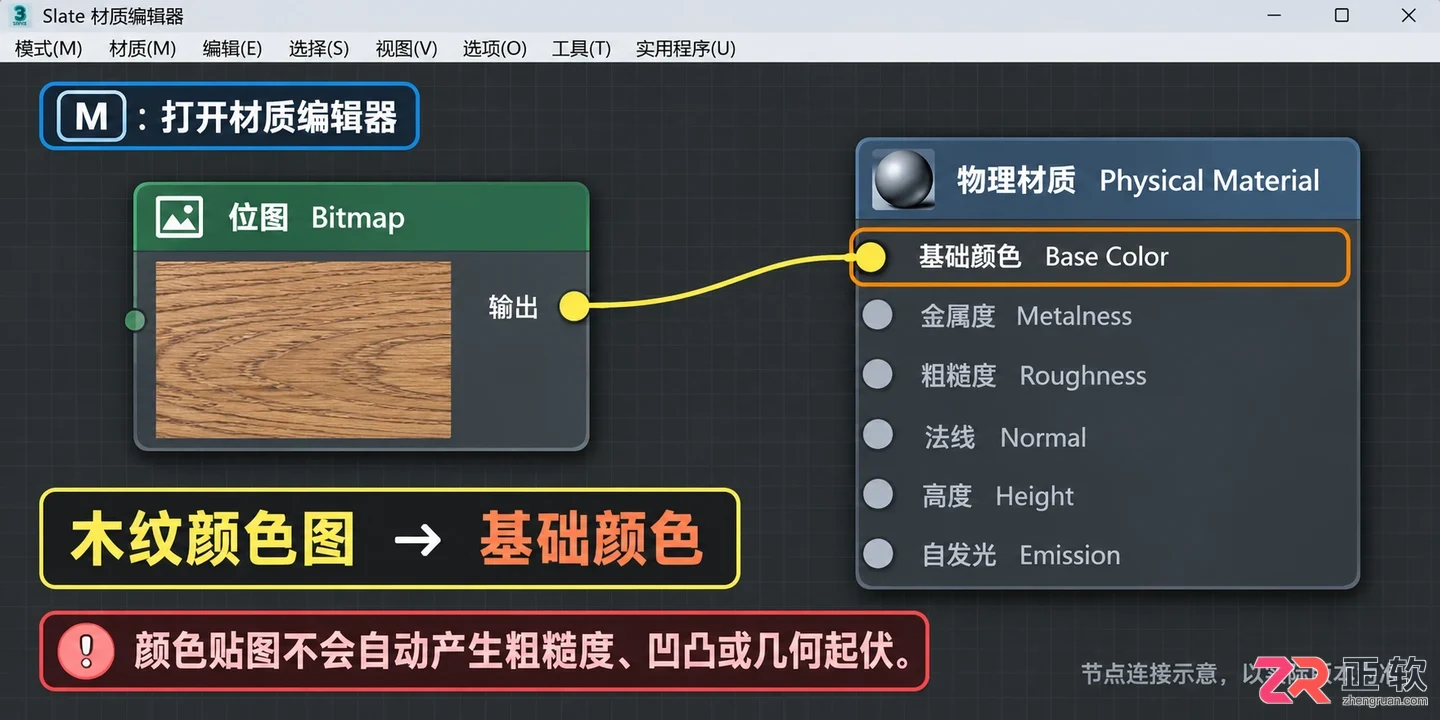

将位图节点的输出端连接到物理材质节点的【基础颜色】输入端。物理材质的“基础颜色”对应旧标准材质的“漫反射”，名称不同但作用类似。务必确认连线连接到了正确的插槽，不要因找不到旧名称而随意接到透明或凹凸通道。

确认节点间有连线，且位图缩略图显示正常。基础颜色贴图仅定义表面色彩，不会自动提供粗糙度、凹凸或几何起伏效果。

2. 创建物理材质，连接基础颜色贴图

3. 把材质赋给长方体，并打开视口显示

在视口中选中长方体，回到材质编辑器选中刚才制作的木纹物理材质，点击【将材质指定给选定对象】按钮。也可以使用拖放方式，但需留意鼠标释放时是否准确落在目标对象上。

关键一步是启用视口显示。点击材质球下方的【在视口中显示明暗处理材质】按钮（通常是一个棋盘格图标），并确保当前视口模式支持贴图显示（如“真实”或“着色”模式）。如果仍处于线框视图，无法通过有无颜色来判断赋值是否成功。

视口显示仅为预览，可能与最终渲染存在差异。若渲染可见而视口不可见，优先检查显示开关；若两者均无，再排查文件路径和连线。

4. 用 UVW 贴图控制铺法

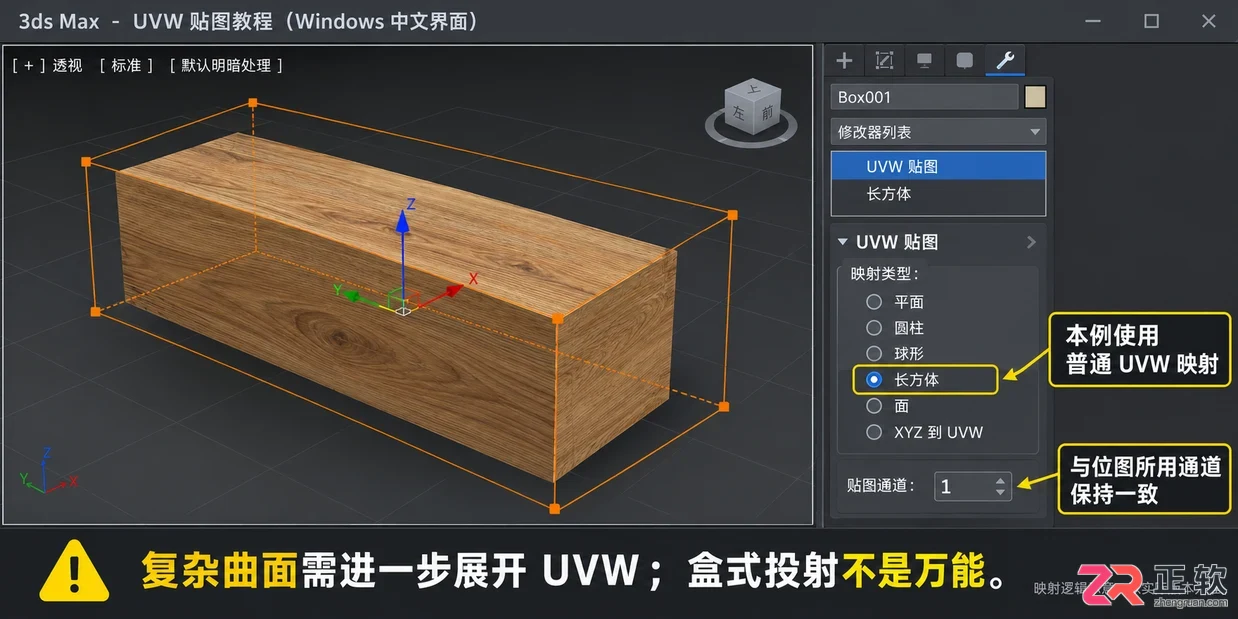

选中长方体，在修改器列表中添加【UVW 贴图】修改器。对于这个规则盒子，选择映射类型为【长方体】，让图片从各个面投射，从而获得便于观察的基础效果。

检查修改器的贴图通道与位图使用的通道是否一致。入门示例通常默认使用通道 1。模型拥有 UV 坐标不代表当前贴图一定在使用该套坐标，通道不匹配会导致显示异常。

如果模型或图片启用了“真实世界尺寸”映射，需确保两边规则一致。本例采用普通 UVW 映射进行检查，避免将真实世界尺寸与普通平铺参数混淆调节。

长方体映射适合简单盒状对象，但对于家具转角、木板拼接或复杂曲面，可能需要进一步使用【展开 UVW】工具进行精细调整，不能依赖单一的盒式投射解决所有问题。

4. 用 UVW 贴图控制铺法

5. 调整纹理大小和方向

在【UVW 贴图】修改器中进入 Gizmo 子对象层级，调整映射框的尺寸与旋转角度。观察木纹是变细、变粗，还是方向发生了改变。建议一次只调整一个因素，避免同时修改映射框和位图平铺参数后失去参照。

也可以在位图贴图的坐标卷展栏中调整 U、V 平铺值。增加重复次数通常会使同一表面出现更多重复纹理，单个图案显得更小。若需保持木纹比例，切勿随意单向拉伸。

重点观察侧面与顶部。如果发现纹理被拉成长条、角部接缝明显或木纹方向违背常理，应优先检查映射方式，而不是盲目更换更高清的图片。

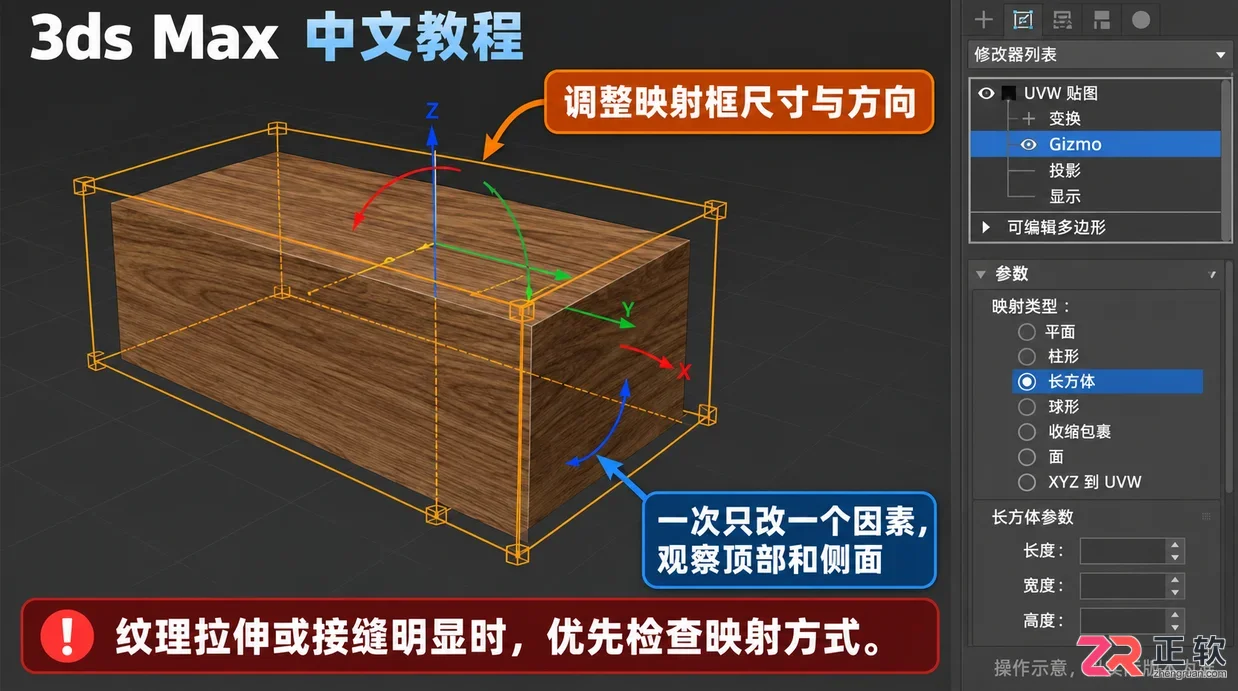

在UVW贴图修改器中调整Gizmo以改变纹理尺寸

6. 有其他贴图时，按用途分别接入

如果素材包中还提供了粗糙度、法线或高度图，请先看清文件用途。粗糙度控制反射的清晰程度，法线与高度涉及表面细节，它们不能当作第二张颜色图随便接到基础颜色上。

使用粗糙度或光泽度贴图时，需确认材质对数值方向的解释（黑白代表光滑还是粗糙）。法线贴图则需要当前渲染器支持相应的处理方式，不要将灰度凹凸贴图与 RGB 法线贴图等同对待。

此外，颜色贴图与数据贴图的色彩空间处理不同。新旧版本 3ds Max 的颜色管理工作流存在差异，应根据当前项目的 Gamma 或 OCIO 设置进行核对，不要将所有图片强制统一为同一个 Gamma 值。

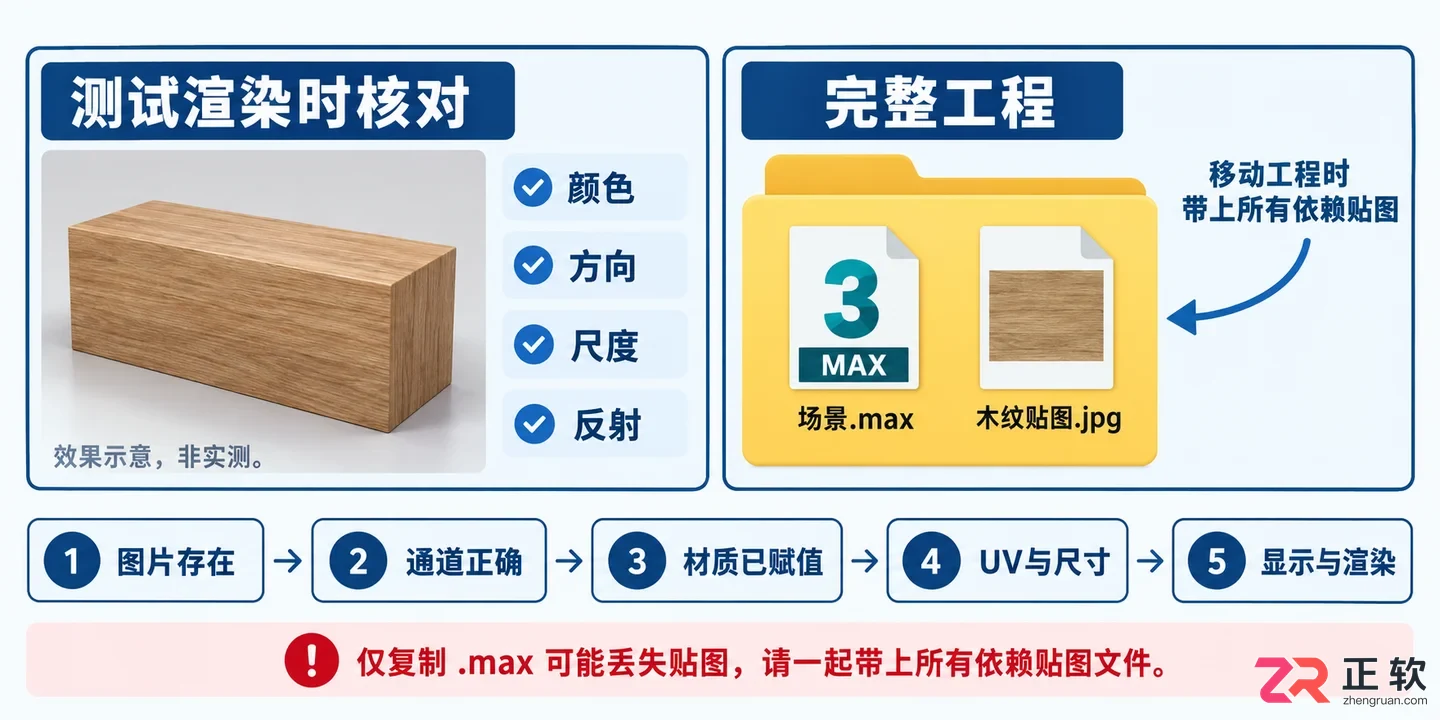

7. 做渲染检查，并收集依赖文件

使用支持物理材质的当前渲染器，在简单灯光环境下进行小尺寸测试渲染。检查木纹的颜色、方向、尺度以及反射效果是否自然。在没有合适照明的情况下，不要仅凭贴图亮度判断材质是否正确。

保存场景后，务必将使用过的图片保留在稳定路径。移动工程文件时，使用资源收集或打包功能带上所有依赖贴图，避免只复制 .max 文件导致贴图丢失。

最终的检查顺序可总结为：图片文件存在、连接到正确通道、材质已赋给对象、UV 通道和尺寸正确、显示与渲染设置匹配。逐项确认这些环节，才能快速定位贴图问题的根源。

7. 做渲染检查，并收集依赖文件
