Maya X光材质怎么做

在 Maya 中制作 X 光效果，并非模拟真实的医学射线，而是利用材质不透明度与观察角度的关系，呈现出一种“透视外壳、看见内部”的视觉风格。这种做法常用于工业产品展示或角色结构示意，能清晰交代物体内部的空间关系。

最终实现的 X 光透视效果，内部结构清晰可见

要实现这一效果，核心在于使用 Arnold 渲染器的 Facing Ratio（面比率）节点。它会根据表面法线与摄像机视线的夹角输出数值，我们将这个数值连接到材质的不透明度（Opacity）上，从而让正对镜头的区域变透明，而边缘轮廓保持不透明。注意，这要求模型内部必须有实际的几何体结构，否则透视后看到的只是空壳。

1. 准备外壳与内部几何

在开始调节材质前，确保场景中有一个明确的外壳对象和一个位于其内部的独立几何体。例如，可以使用一个球体作为外壳，内部放置一个简单的立方体或机械零件模型。这两个对象必须是分离的网格，且位置关系固定。

如果模型本身是单层面片而没有厚度或内部结构，无论怎么调节透明度，都无法看到“内部”。因此，这一步的重点是确认几何结构的完整性，而非材质设置。

2. 创建独立的 Standard Surface 材质

打开【窗口】>【渲染编辑器】>【Hypershade】。创建一个 Arnold Standard Surface 材质节点，并将其指定给外壳对象。为了获得纯粹的 X 光轮廓效果，我们需要排除常规的光照反射干扰。

在属性编辑器中，将该材质的 Base（基础）、Specular（高光）、Transmission（透射）、Subsurface（次表面散射）等所有着色贡献的权重全部设置为 0。这样做的目的是让材质本身不产生任何颜色或反光，完全依靠后续连接的不透明度通道来成像。

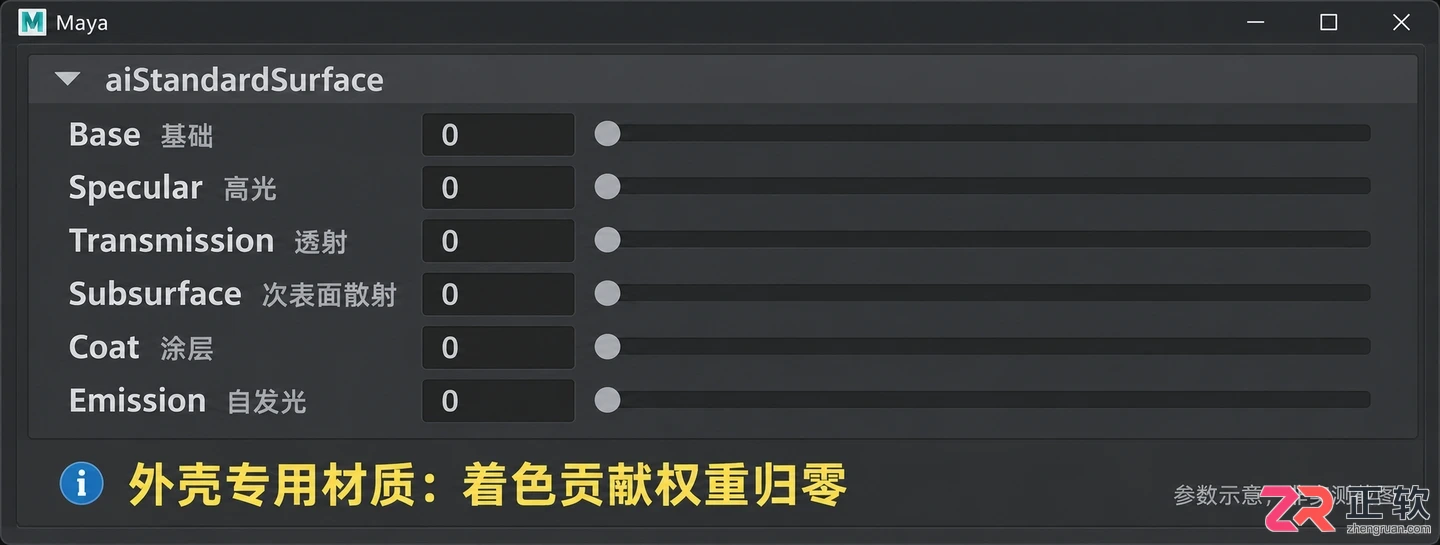

将Standard Surface的所有着色权重归零

请注意，即使新版 Maya 默认使用 OpenPBR 材质，本教程仍建议使用标准的 aiStandardSurface 节点，以确保参数逻辑的一致性。不要试图在 OpenPBR 面板中寻找对应的简化参数，直接创建专用节点更为稳妥。

3. 把 Facing Ratio 接到 Opacity

在 Hypershade 中创建一个 Arnold Facing Ratio 节点。将 Facing Ratio 节点的 Out Value 输出端口，连接到 Standard Surface 材质的 Opacity 输入端口。

这里的关键是连接 Opacity（不透明度），而不是 Base Color 或 Transmission。Opacity 控制的是表面的覆盖程度，当值为 0 时完全透明，为 1 时完全不透明。Facing Ratio 输出的值会随着视角变化：正对表面时接近 0，掠射角度时接近 1。这正是我们需要的“边缘实、中间虚”的效果基础。

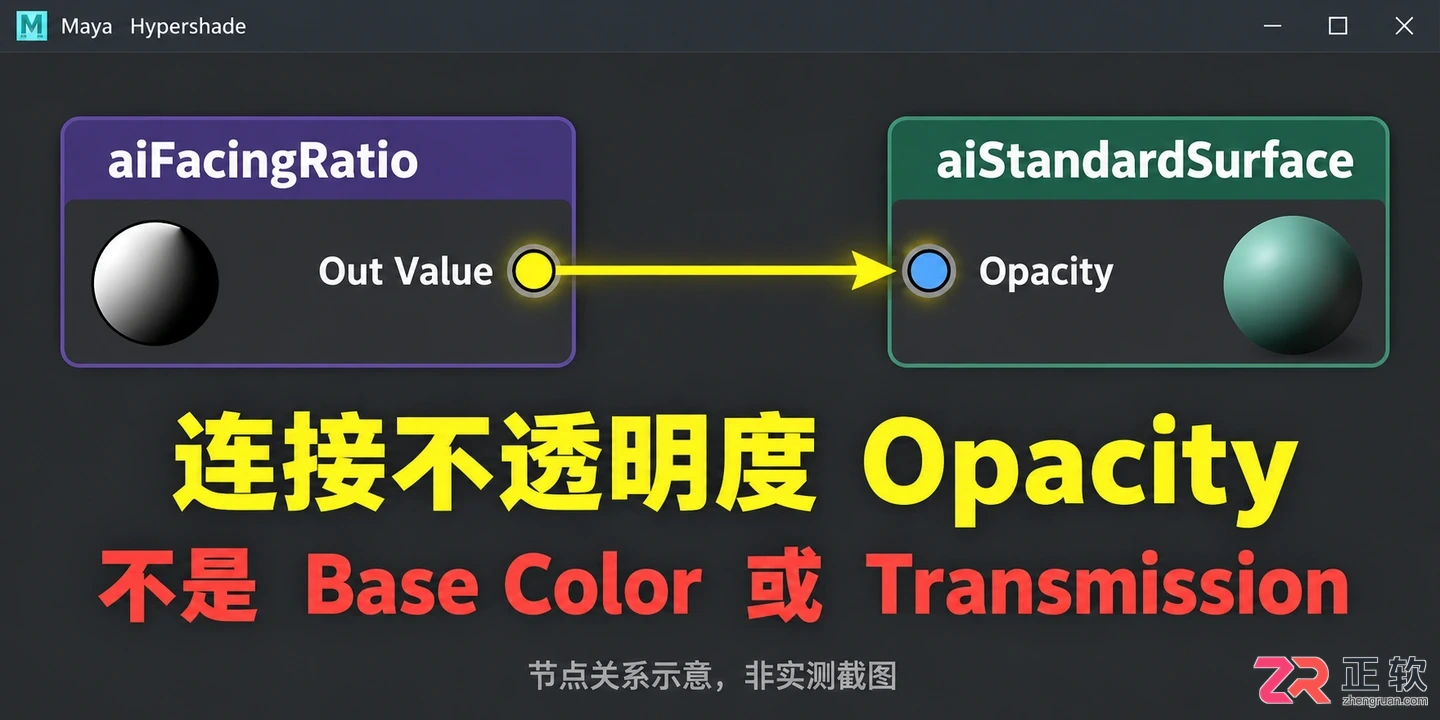

Facing Ratio节点连接到Opacity通道

如果软件提示需要连接 RGB 三个分量，可以将 Out Value 同时连接到 Opacity 的 R、G、B 三个通道，或者使用一个 Multiply Divide 节点进行转换，确保灰度信息正确驱动透明度，避免产生偏色。

4. 从 Bias 调整轮廓过渡

选中 Facing Ratio 节点，找到 Bias（偏移）参数。将其设置为 0.1 左右作为起始值。Bias 参数用于调整角度计算的分布曲线，较小的值会让透明区域更大，只保留极细的边缘轮廓；较大的值则会让不透明区域向中心扩展。

开启 Arnold 的交互式渲染（IPR），旋转摄像机观察外壳。你会发现，随着视角的变化，外壳的透明程度在实时改变。如果希望进一步控制对比度，可以在 Facing Ratio 和 Opacity 之间插入一个 Color Correct 节点，通过调整 Gamma 或 Contrast 来锐化或柔化边缘过渡。

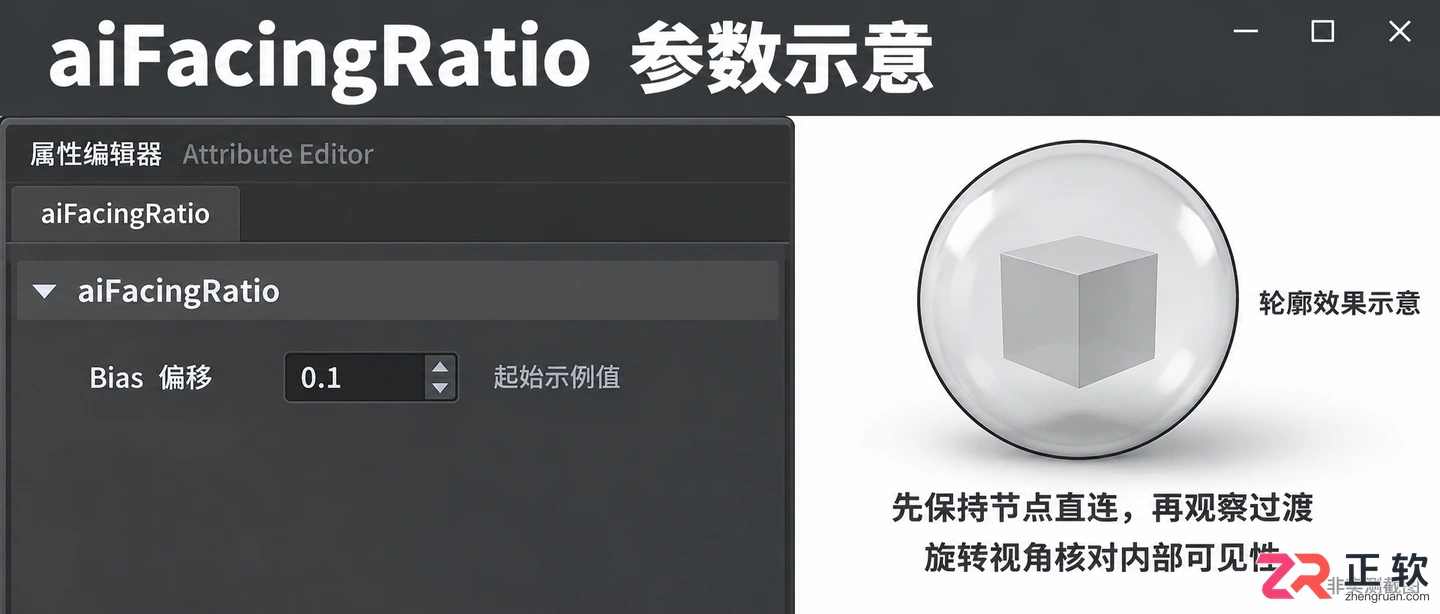

调整Bias参数控制轮廓粗细

初次尝试时建议保持直连，确认基本效果正常后再添加调节节点。这样可以避免因多节点串联导致的调试困难。

5. 设置可辨认的背景并检查透明条件

由于我们将材质着色权重归零，外壳呈现为黑色或深色轮廓。为了看清内部结构和透明效果，必须提供一个浅色的背景。可以在场景后方放置一个白色的平面，或在渲染设置中配置浅色背景环境。

此外，检查外壳形状节点的 Arnold 属性。在某些版本中，需要取消勾选“Opaque”（不透明）标记，以允许渲染器正确处理透明度排序。如果渲染结果出现黑斑或内部结构不可见，通常是因为透明深度（Transparent Depth）设置过低。在 Render Settings > Arnold Renderer > Ray Depth 中，适当增加 Transparent 的值（如设为 10 或更高），确保光线能穿透多层表面。

6. 验证结构可见，再保存节点工程

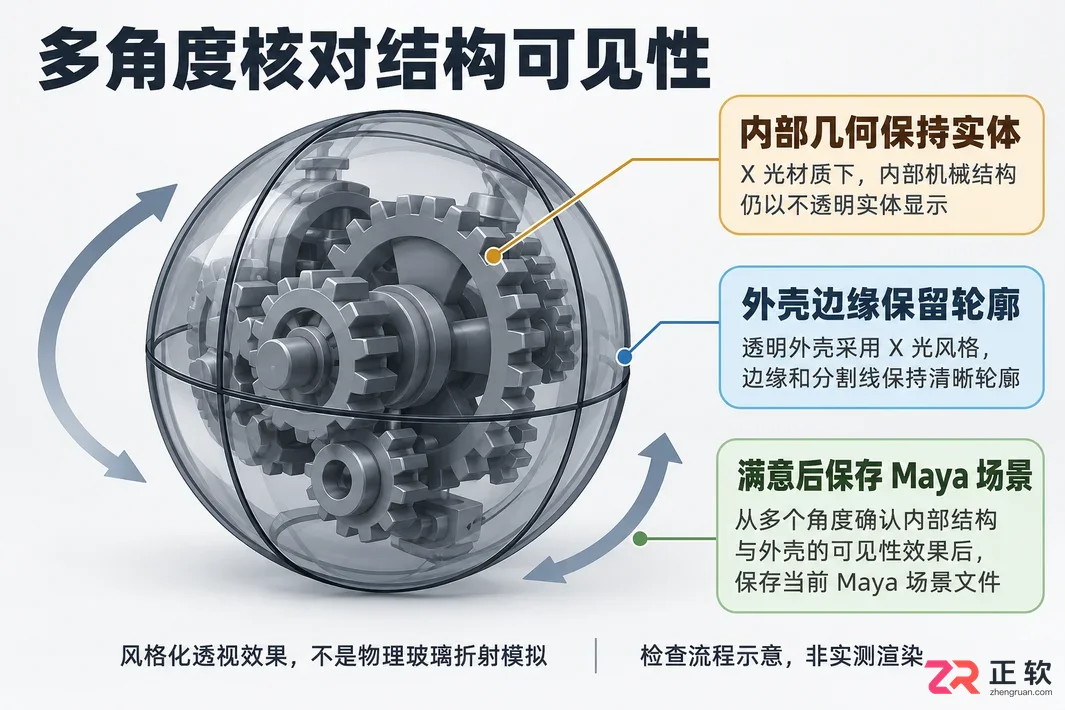

最后，围绕模型多角度观察，确认内部几何体在不同视角下均清晰可见，且外壳边缘保留了清晰的轮廓线。检查是否误将材质赋予了内部物体，导致内部也变成了透明轮廓。

确认效果满意后，保存 Maya 场景文件。这套节点网络可以作为一个预设库保存，方便后续应用到其他产品模型的外壳上。记住，这是一种风格化的视觉表现手法，如果需要物理准确的玻璃折射或吸收效果，应回归标准的 Transmission 材质工作流，而非使用此 X 光方案。
