在 3ds Max 中，让贴图先自动落到对象范围内，可以使用【UVW 贴图】修改器中的【适配】和【居中】。它们根据模型与贴图坐标框建立起点，不会像设计师一样判断文字应该贴在包装盒哪一面。下面以 Windows 版中一块水平展示板为例，把图片铺到板面，再做位置检查。

这里处理的是材质贴图在模型表面的位置，不是丢失贴图文件的磁盘路径。若软件提示找不到图片，应先恢复素材路径，移动 UVW 坐标框不能解决文件缺失。

创建比例匹配的平面与贴图素材

1. 准备平面与比例清楚的图片

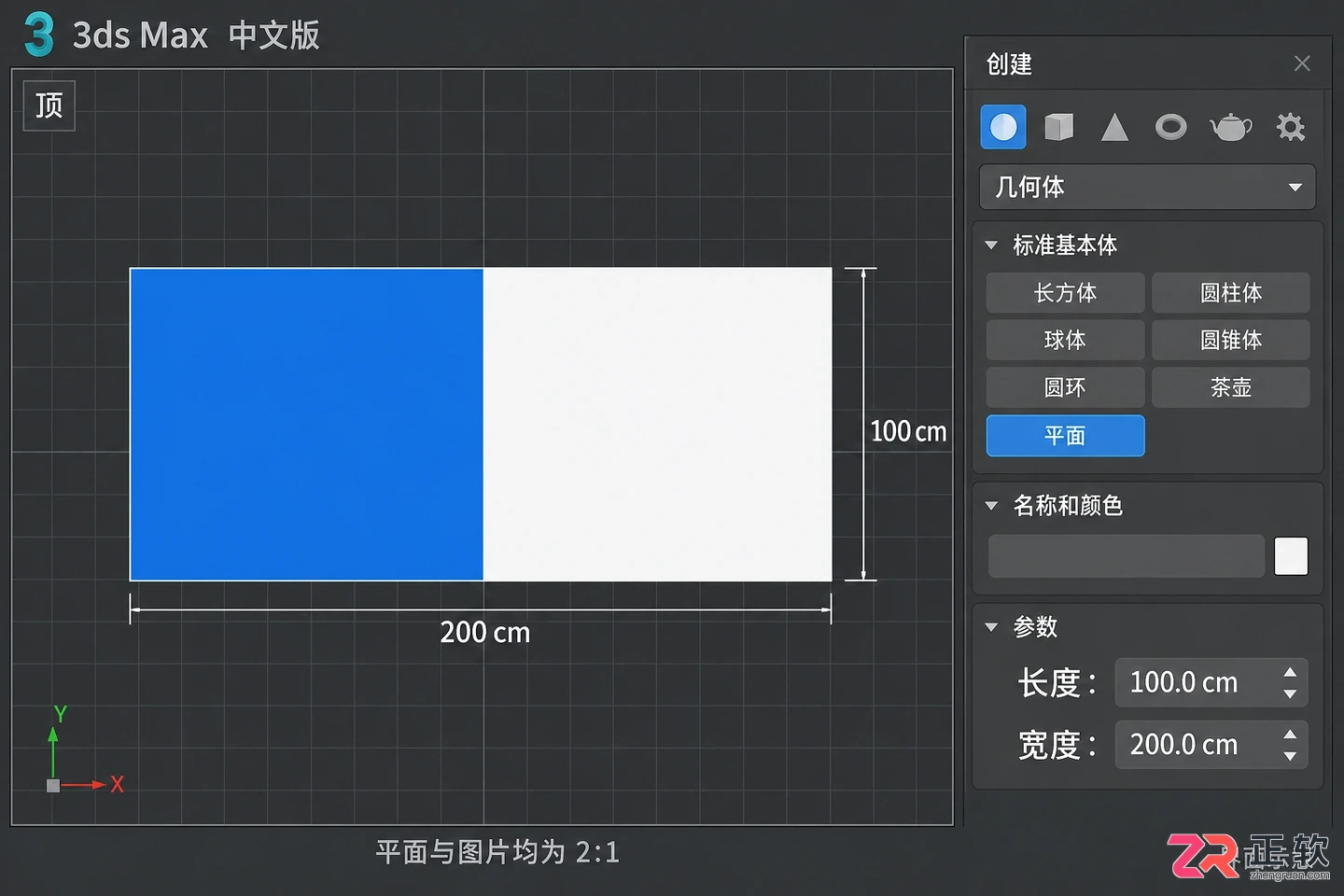

在新场景创建一个水平平面，左右宽 200 cm、前后长 100 cm，保持旋转为零。准备一张宽高比例为 2:1、方向容易辨认的图片，例如自己制作的左右分区图案。

先用比例一致的平面与图片练习，可以减少铺满之后被拉伸的干扰。不要一开始就用复杂曲面和方形图片铺成长条，否则很难分清位置、方向和比例分别哪里出了问题。

保留工程副本。对已经精细展开 UV 的正式模型，不要直接叠加自动映射当成无损修复，修改器可能改变正在使用的贴图坐标。

2. 将位图接入材质，并指定给平面

打开材质编辑器，建立当前渲染器支持的基础材质，把位图接到基础颜色输入；旧式材质中对应的通常是漫反射颜色贴图位置。

选择准备好的图片文件，将材质指定给平面，启用相应的视口贴图显示。不同材质和渲染器的显示按钮名称可能不同，应确认编辑的是这张图片对应的材质。

如果平面还是纯色，先看材质有没有指定给它、图片能否正常读取以及视口是否显示贴图。不要在看不到贴图的情况下反复移动模型猜位置。

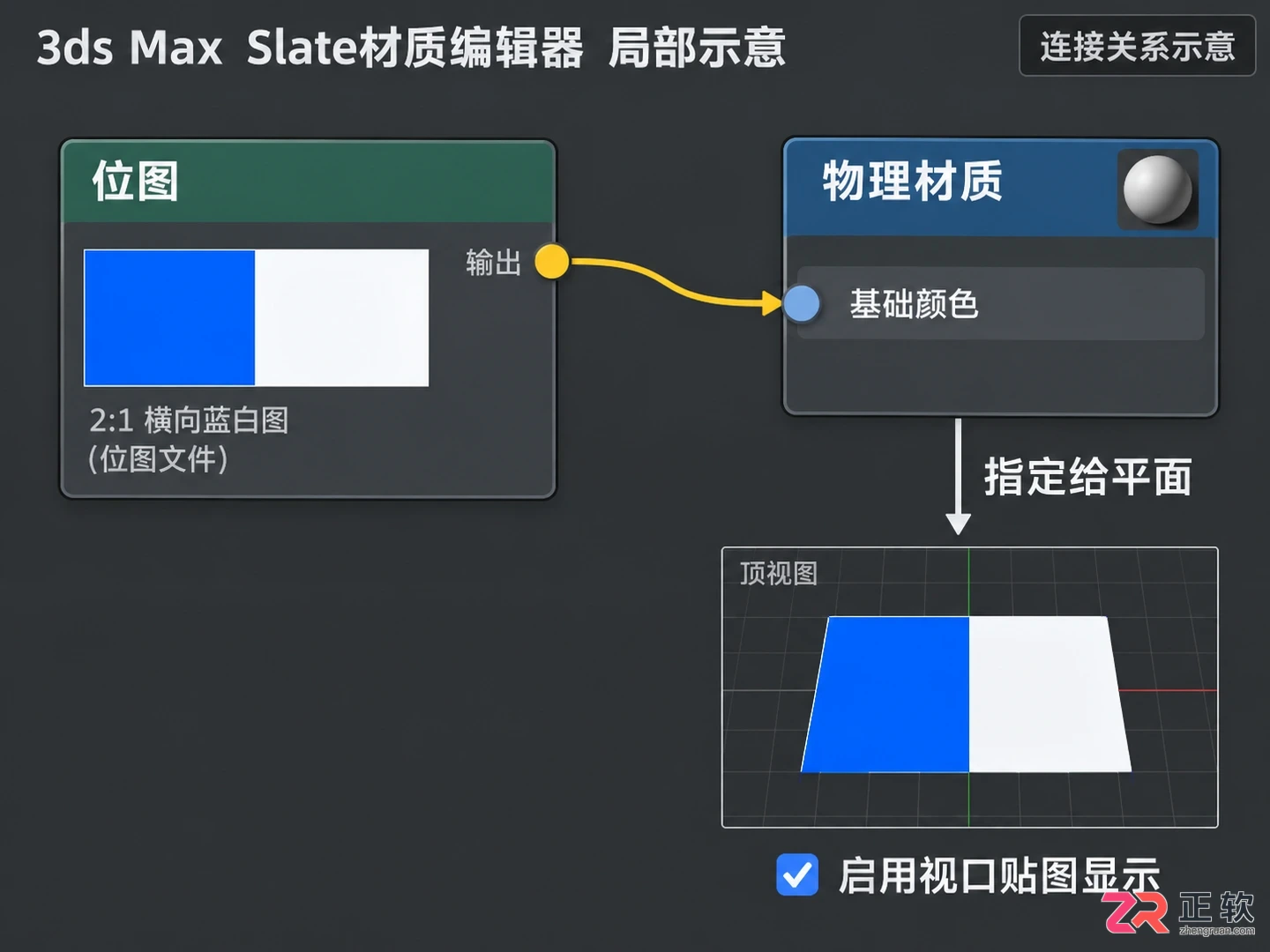

在材质编辑器中关联位图并开启视口显示

3. 添加 UVW 贴图，使用同一贴图通道

选中平面，在【修改】面板的修改器列表中添加【UVW 贴图】，选择【平面】映射。水平板面从上方向下投射，本例使用与板面法线对应的 Z 方向。

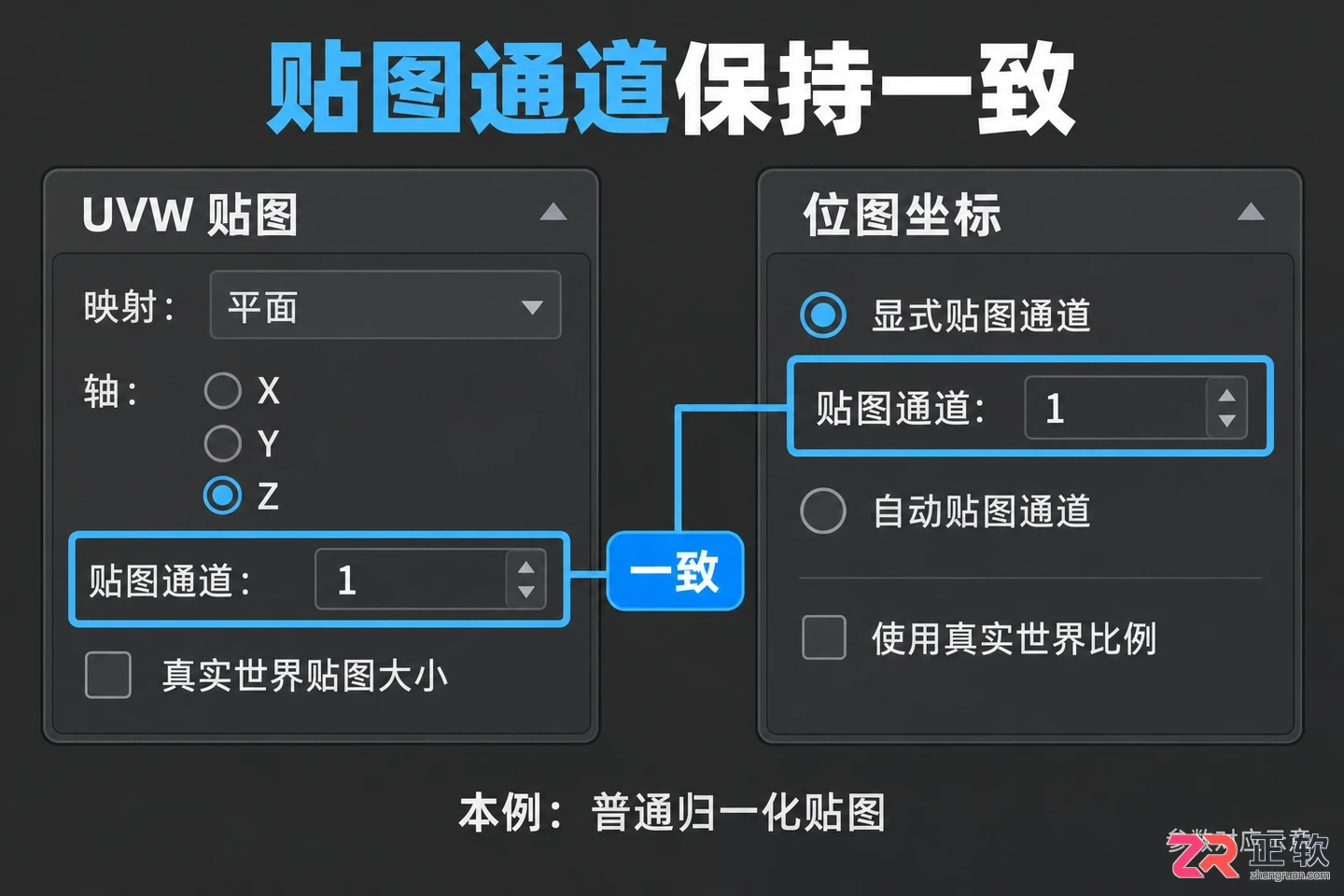

将修改器的贴图通道设为 1，在位图坐标设置中也使用显式贴图通道 1。两边通道不同，修改这个坐标框可能看不到预期变化。

本例使用普通归一化贴图，不使用实际尺寸模式：关闭修改器的【真实世界贴图大小】，位图中相应的【使用真实世界比例】也关闭。只关闭一边、另一边仍按真实尺寸解释，容易出现比例和可用控件不符合预期的情况。

3. 添加 UVW 贴图，使用同一贴图通道

4. 点击适配和居中，建立自动定位起点

在 UVW 贴图的对齐区域点击【适配】，让映射框匹配对象范围；需要单独纠正中心位置时，再使用【居中】。同时将 UVW 的 U、V 平铺和位图本身的 U、V 平铺先保持为 1，偏移从 0 开始。

因为本例板面与图片都是 2:1，应该能较容易观察到图案覆盖板面的关系。如果板面变成窄条纹或看到的方向不对，检查投射轴，而不是把图片内容当成损坏。

【位图适配】用于根据所选图片调整映射框的比例，不是识别图片内的主体并把它居中。换成其他比例图片时，可以用它建立合适比例，再决定保留边缘空余还是裁掉部分画面。

适配只是起点。图片里主体本来偏左，即使整张图片已经居中，主体也仍可能偏左，不能把这种现象当成自动定位失效。

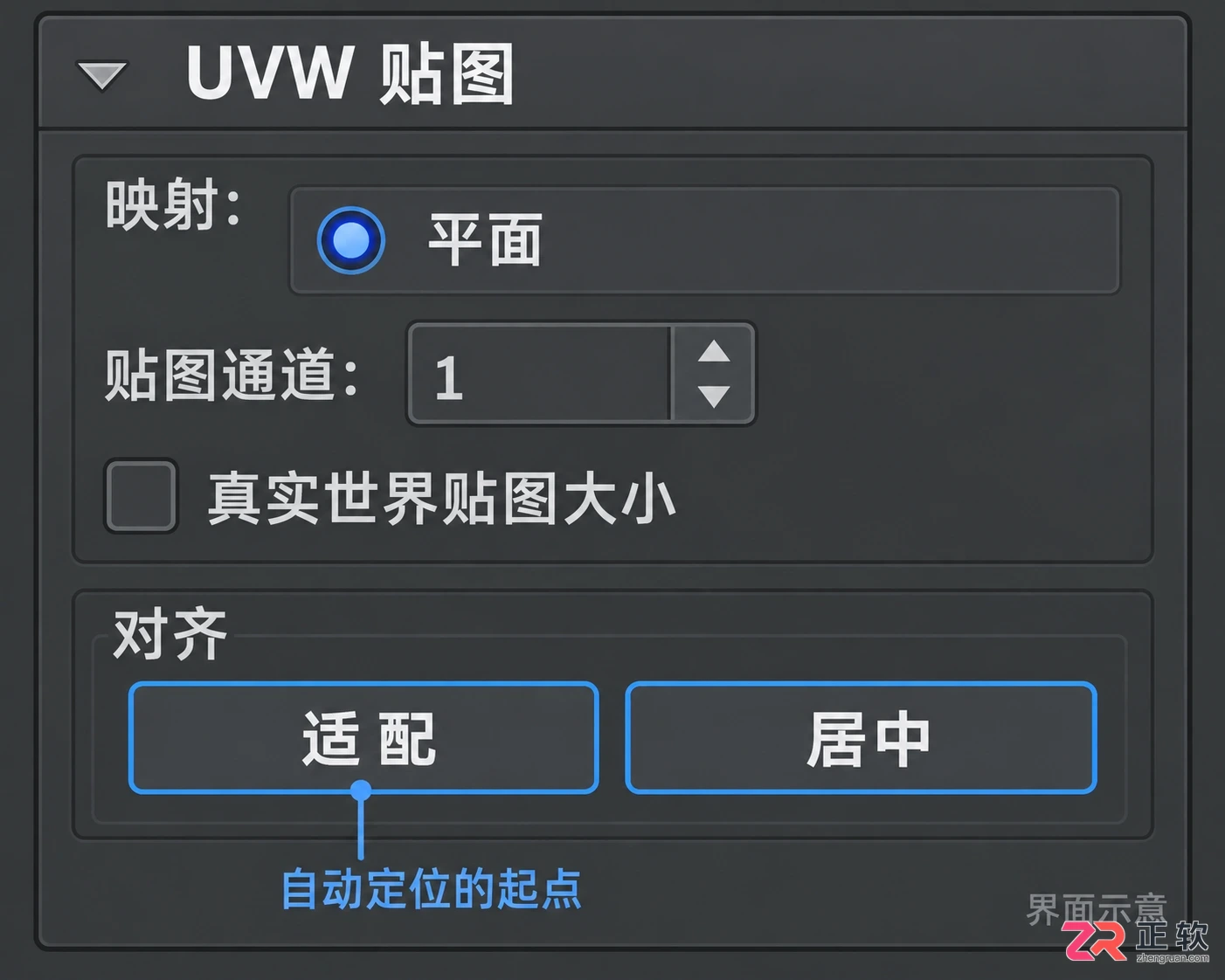

设置UVW贴图修改器的映射类型与对齐方式

5. 进入 Gizmo，只移动贴图框而不移动板面

展开 UVW 贴图修改器，进入【Gizmo】子对象层级，使用移动、旋转或缩放工具调整映射框。此时改变的是投射坐标关系，平面几何体应留在原位。

如果拖动后整块板也一起走，先确认选中的是 Gizmo，不是对象本身。图案需要水平移动时，小幅移动映射框并观察结果；需要转正时调整框的方向，再检查图片内文字或标记。

不要同时在位图偏移、位图平铺和 Gizmo 上做大幅调整。它们可能叠加，造成看似随机的结果。先保留前面归零的位图偏移，只用一条路径完成本次定位，更容易回到起点。

6. 检查成像范围，复杂模型再考虑展开 UV

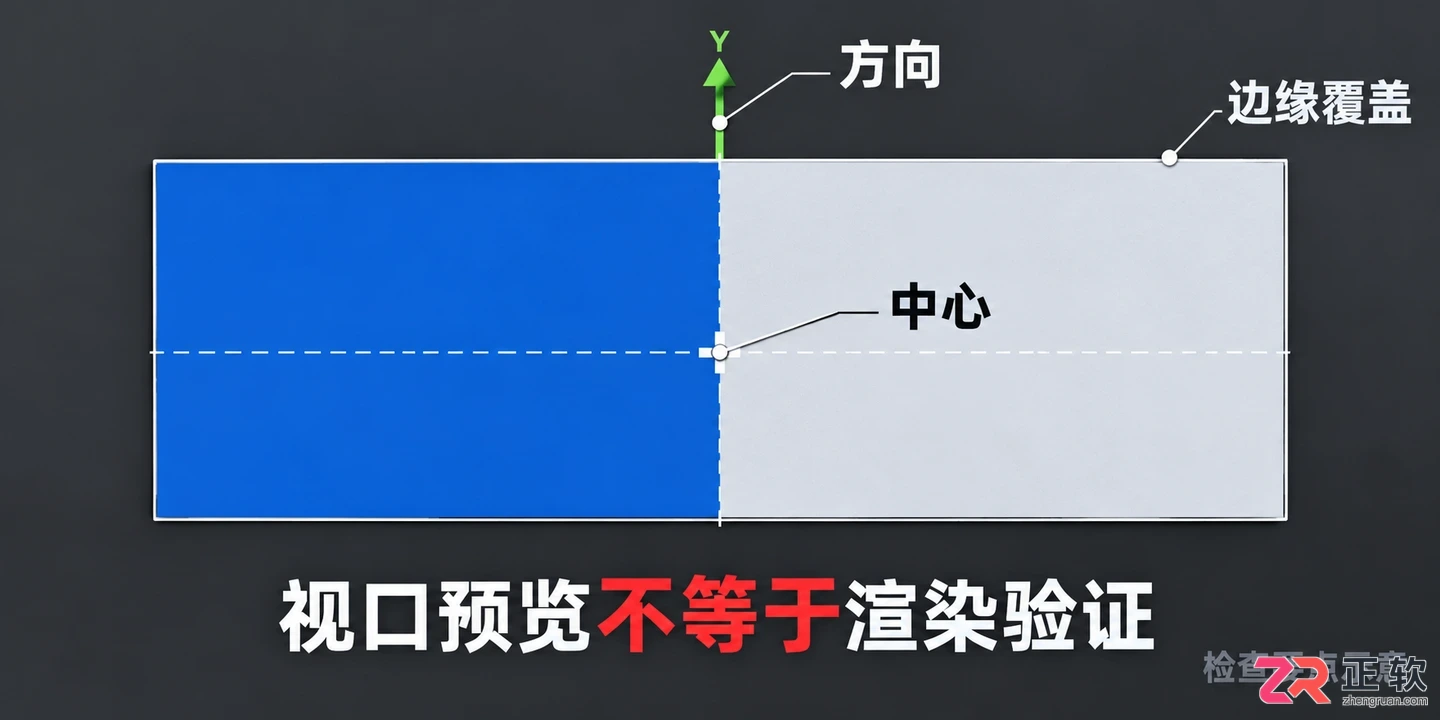

从正上方观察板面，确认图案方向、边缘覆盖和中心关系，再做一张小尺寸测试渲染，核对视口与最终使用的材质效果是否一致。没有真实渲染结果前，不把视口预览当作成品验证。

若改做盒体，可以考虑盒式映射；弯曲瓶身更适合先判断柱面映射是否满足需求。包装图案需要精确跨面衔接、人物纹理要避开明显接缝时，则应使用 UVW 展开等方式整理坐标，而不是继续要求一次适配自动完成。

最后保存 .max 工程，保留修改器与实际图片文件。自动适配负责把坐标放到合理范围，Gizmo 负责局部定位，精细展开负责复杂表面；分清这三层，贴图位置就不会只靠反复拖动碰运气。
