3dmax沙发边缝怎么做

沙发边缝的表现形式主要有三种：凸起的滚边（包边）、压进布面的凹缝以及模拟针脚的缝线。本教程专注于使用“模型边线转样条”的方法制作坐垫周围的凸起滚边。这种方法适合表现布艺或皮革沙发的包边结构，操作直观且便于后续调整，但需注意它不会自动生成真实的布料凹陷或独立针脚。

以下操作基于 Windows 版 3ds Max，以已经成形的软包坐垫为例，提取其轮廓线并赋予圆形截面。请确保坐垫与滚边作为独立对象保留，以便分别控制形态和材质。

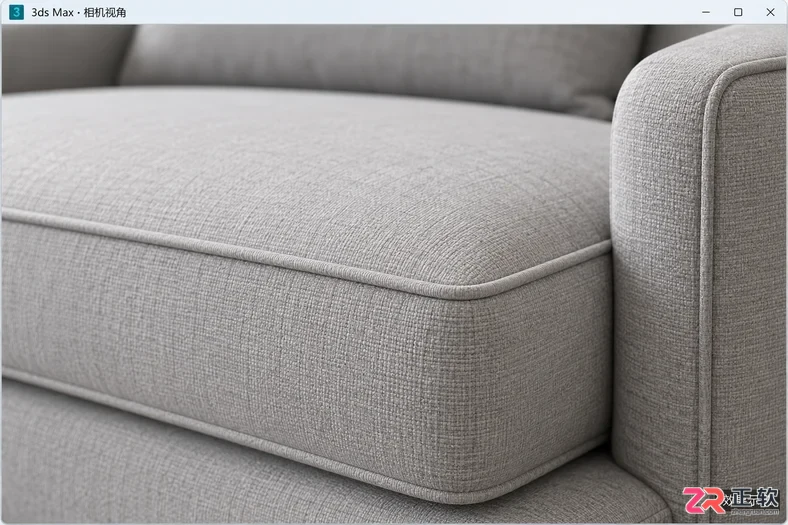

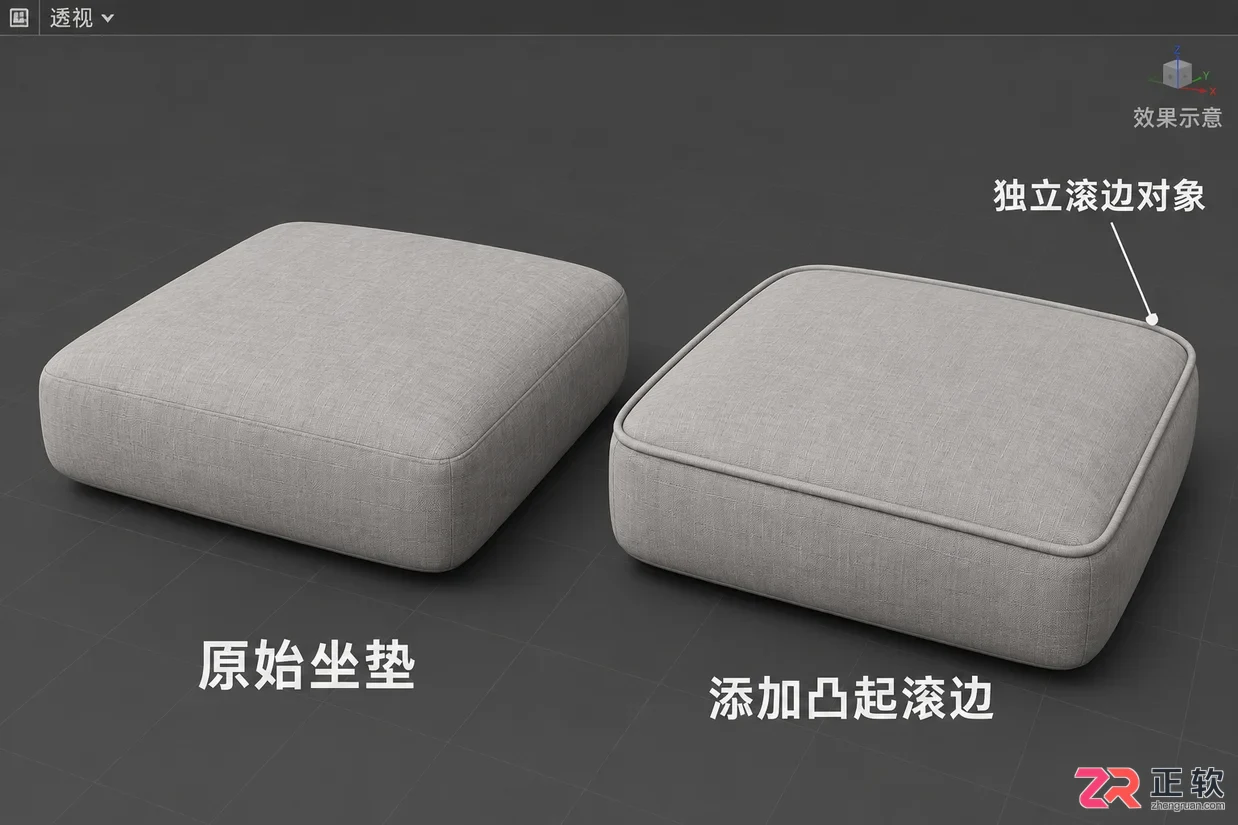

完成后的沙发坐垫与凸起滚边效果示意

1. 准备坐垫模型与取线副本

打开包含坐垫模型的场景，检查其宽度、厚度及圆角是否符合实际尺寸单位。为了不影响原模型的修改器堆栈，建议复制一个仅用于提取路径的坐垫副本。

如果原对象带有涡轮平滑等细分修改器，需决定从哪个层级提取路径。直接在粗模上抽线可能导致滚边在平滑后埋入表面或悬空。将副本转换为【可编辑多边形】，保留原坐垫的完整修改历史，不要直接塌陷唯一的原始模型。

2. 选择一圈连续边线

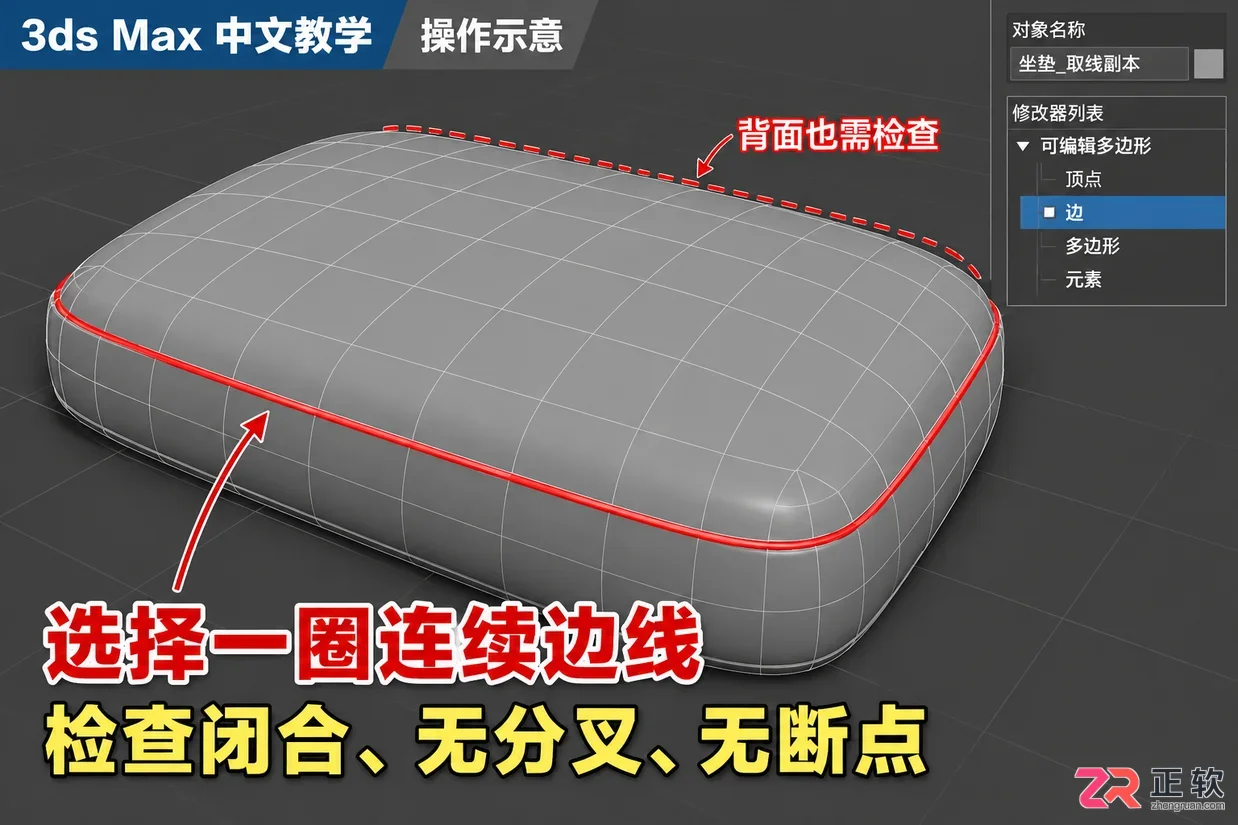

进入取线副本的【边】子对象层级，沿视图旋转检查，选择预定滚边位置的一圈连续边线。务必确认顶部、侧面和背面的选择是连贯的，避免仅在正面看起来完整而背后断开。

使用循环选择功能时，需核对拓扑走向是否真正沿着预期的缝线方向。若存在交叉、分叉或断开的边链，可能会生成多条非闭合样条，导致后续步骤失败。如果目标位置没有合适的现有边线，应先整理拓扑或手工绘制路径，切勿强行抽取不相关的边并用大线宽遮盖。

2. 选择一圈连续边线

3. 从选定边创建形状

在边编辑状态下，点击【从选定内容创建形状】按钮，将新形状命名为“坐垫_滚边”。创建对话框中可选择“线性”或“平滑”类型。

线性路径严格沿所选边构造，适合初步检查轮廓准确性；平滑类型会优化拐角曲线，但可能偏离原始坐垫边缘，需仔细观察是否变形。退出子对象层级后，场景中会出现一个独立的形状对象。此时可隐藏取线副本，只保留原坐垫与新创建的滚边样条，避免视觉干扰。

需注意，新生成的形状并非与原模型实时绑定。若后续大幅改变坐垫轮廓，需重新检查或更新滚边位置。

4. 设置可渲染的圆形截面

选中“坐垫_滚边”形状，在右侧命令面板找到【渲染】卷展栏。勾选【在渲染中启用】和【在视口中启用】。若使用修改器方式，也可添加【可渲染样条线】修改器。

选择【径向】作为截面类型，这将生成圆柱状几何体。设置【厚度】参数，注意这里的数值代表截面直径而非半径。若模型按真实比例制作，可从几毫米开始尝试，参照实物照片调整至合适粗细。同时设置【边数】，在保证最终渲染质量的前提下，尽量降低面数以优化性能。

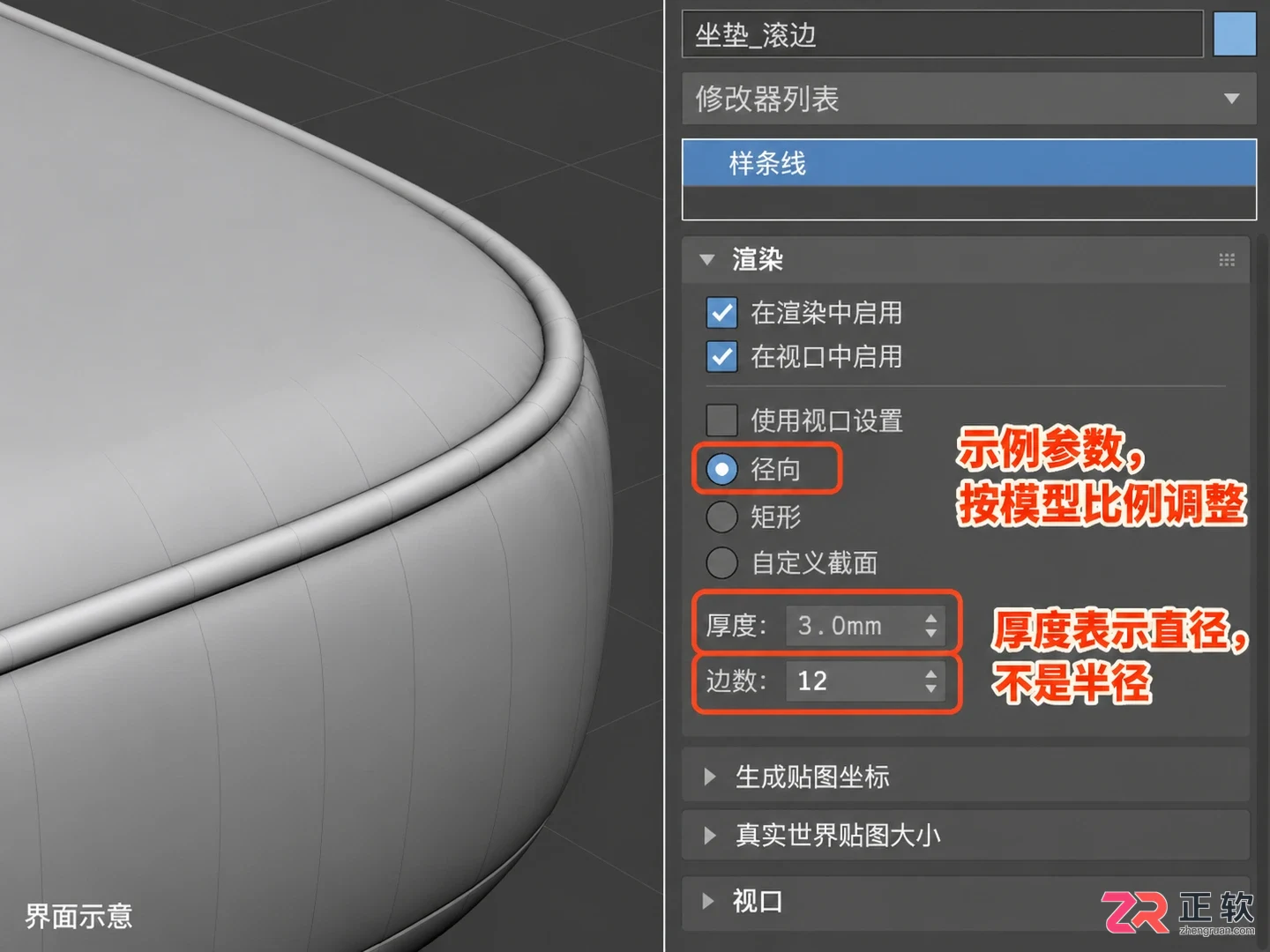

设置样条线为可渲染并选择径向截面

若视口与渲染使用了独立设置，请务必核对两边参数一致，防止出现预览正常但渲染结果过粗或过细的情况。

5. 修正转角与贴合位置

切换至侧视图或透视图中近距离观察，检查圆形滚边与坐垫表面的相对位置。由于样条线中心默认位于原边线位置，圆形截面可能会有一半嵌入坐垫内部，这通常是符合物理逻辑的包边效果。

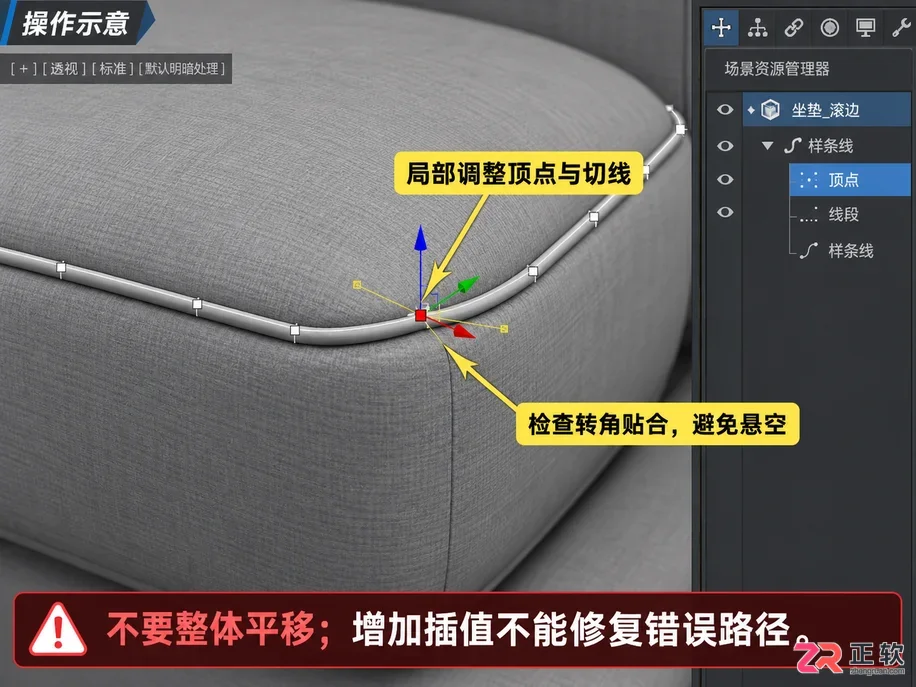

对于弯曲复杂的坐垫表面，避免使用全局移动工具整体平移样条，这会导致部分区域脱离表面或穿插过深。应进入样条线的【顶点】子层级，局部调整关键顶点的位置，修正穿插、悬空或拐角处的过冲现象。

若发现平滑路径在锐利转角处鼓出，应先调整顶点切线或改用线性路径，再适当增加插值步数。单纯增加插值只能细化曲线，无法修复错误的轮廓走向。

5. 修正转角与贴合位置

6. 赋予独立材质与纹理协调

为滚边对象赋予一个独立的材质ID或单独的材质球。它可以与坐垫主材质相同，也可以略有颜色差异以增强层次感。在标准照明环境下观察截面阴影，微调材质的粗糙度和颜色，避免使用纯黑色来模拟缝隙，那样会显得虚假。

如果坐垫使用了布料纹理贴图，需检查滚边的贴图坐标。确保纹理方向与滚边走向一致，避免纹理拉伸或错位。几何滚边过粗且纹理比例不当时，近看容易像橡胶管而非软包边缘，需根据渲染测试反复微调。

若需求是凹缝或独立针脚，本方法无法直接实现，需结合法线贴图、置换贴图或另行建模分布针脚模型。

7. 最终验证与文件保存

切换到最终渲染相机视角，确认滚边细节在当前输出分辨率下清晰可见，且不过分抢眼。检查闭合处是否有断点，转角是否平滑自然。

保留原坐垫对象、取线参考副本和样条对象的清晰命名，保存 .max 工程文件。后续若需修改，先确认路径与最新坐垫形态的一致性，再进行小范围渲染测试，不要仅依赖视口显示判断最终效果。

最终渲染视角下的边缝细节验证
