navicat for mysql怎么建立关系图

在 Navicat for MySQL 中建立关系图，核心是利用其建模工具将已有的数据库结构“逆向”读取出来，形成可视化的实体关系图（ER 图）。这种做法能帮你快速理清复杂数据库中表与表之间的引用逻辑，尤其适合接手旧项目或进行架构评审时使用。需要注意的是，这里生成的图表主要用于展示和分析，并不等同于直接修改线上数据库的外键约束。

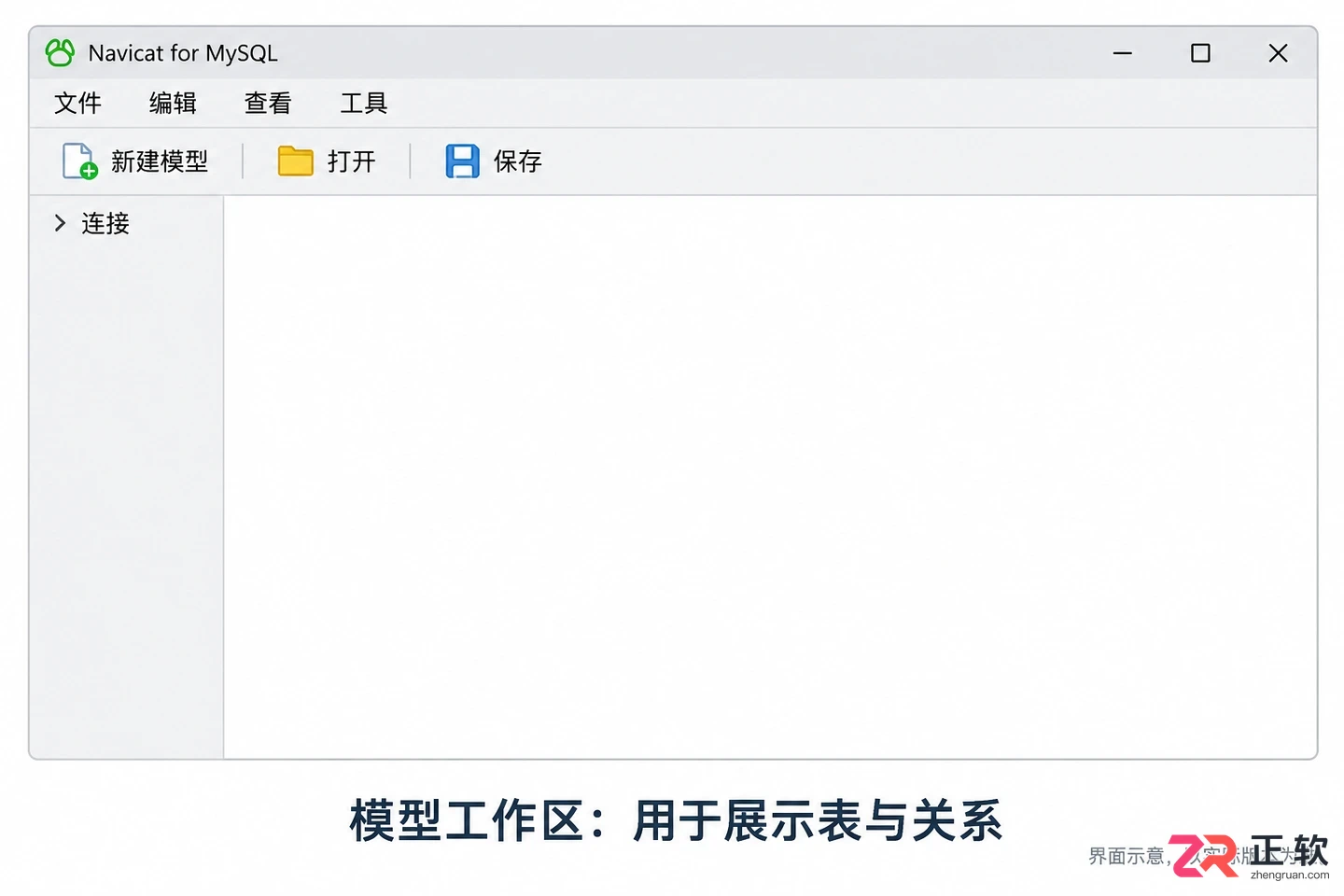

Navicat for MySQL 模型工作区初始界面

要完成这一操作，你需要使用具备“模型”或“数据模型”功能的 Navicat for MySQL 版本。不同版本的功能菜单可能略有差异，如果找不到相关入口，请确认软件是否包含建模模块。以下操作基于 Windows 环境下的中文版界面，以 customers（客户表）和 orders（订单表）为例，演示如何从零开始构建并整理一张清晰的关系图。

1. 确认连接权限与目标数据库

在开始建模前，首先要确保你拥有读取目标数据库结构信息的权限。通常只需要 SELECT 权限即可查看表结构，不需要授予删除或修改数据的最高权限。出于安全考虑，建议在测试环境或获得授权的只读账号下操作，避免误触生产环境数据。

打开 Navicat for MySQL，在主界面左侧的连接列表中找到目标 MySQL 服务器，双击展开数据库列表。确认你要绘制关系图的数据库名称，例如本例中的 shop_db。明确目标后，不要急于全选所有表，先锁定需要分析的核心业务表，如 customers 和 orders，这样生成的图表会更聚焦，便于后续整理。

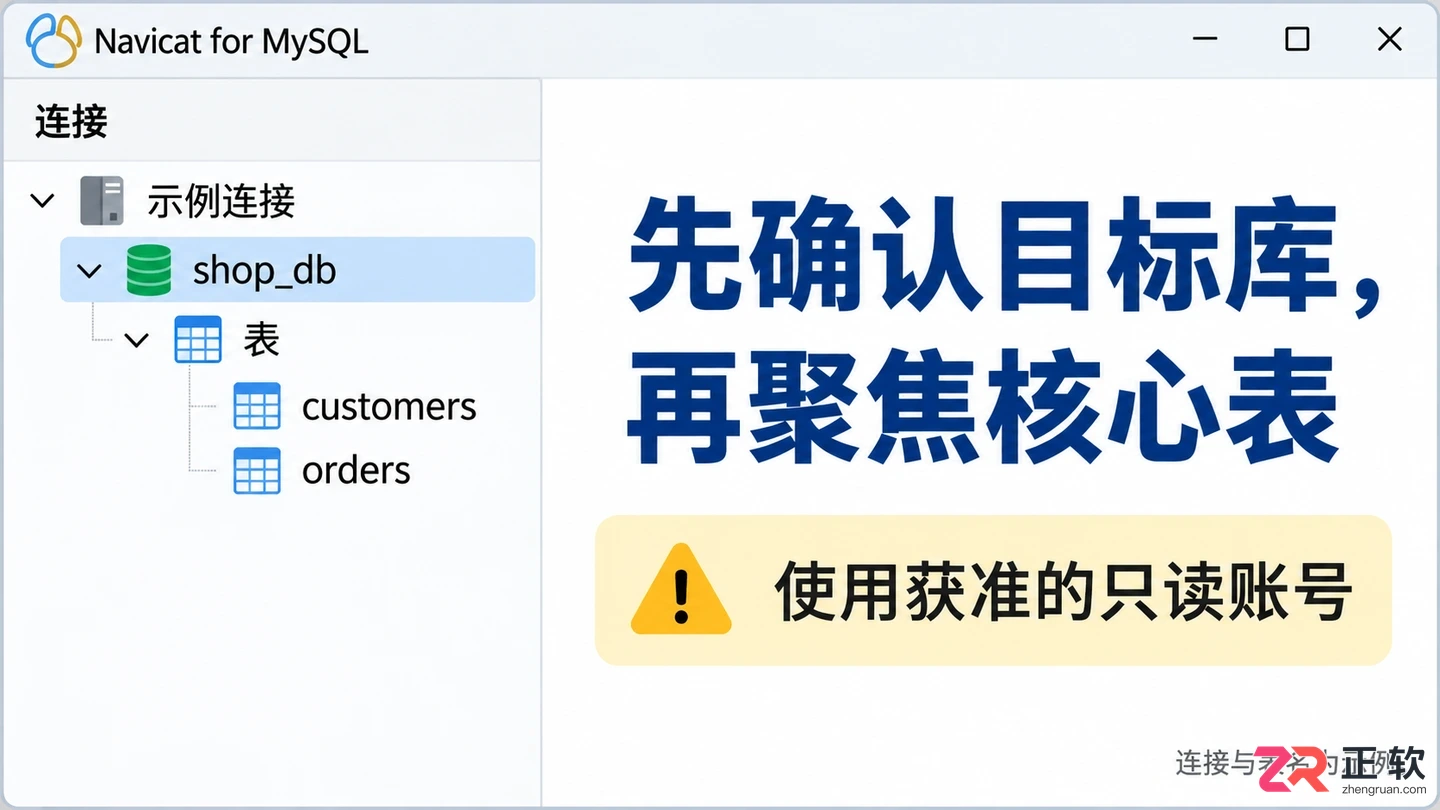

1. 确认连接权限与目标数据库

2. 新建模型并执行逆向工程

点击顶部菜单栏的【文件】，选择【新建】->【模型】，或者直接点击工具栏上的“模型”图标，进入模型工作区。此时你会看到一个空白的画布，这是放置表对象和关系线的地方。

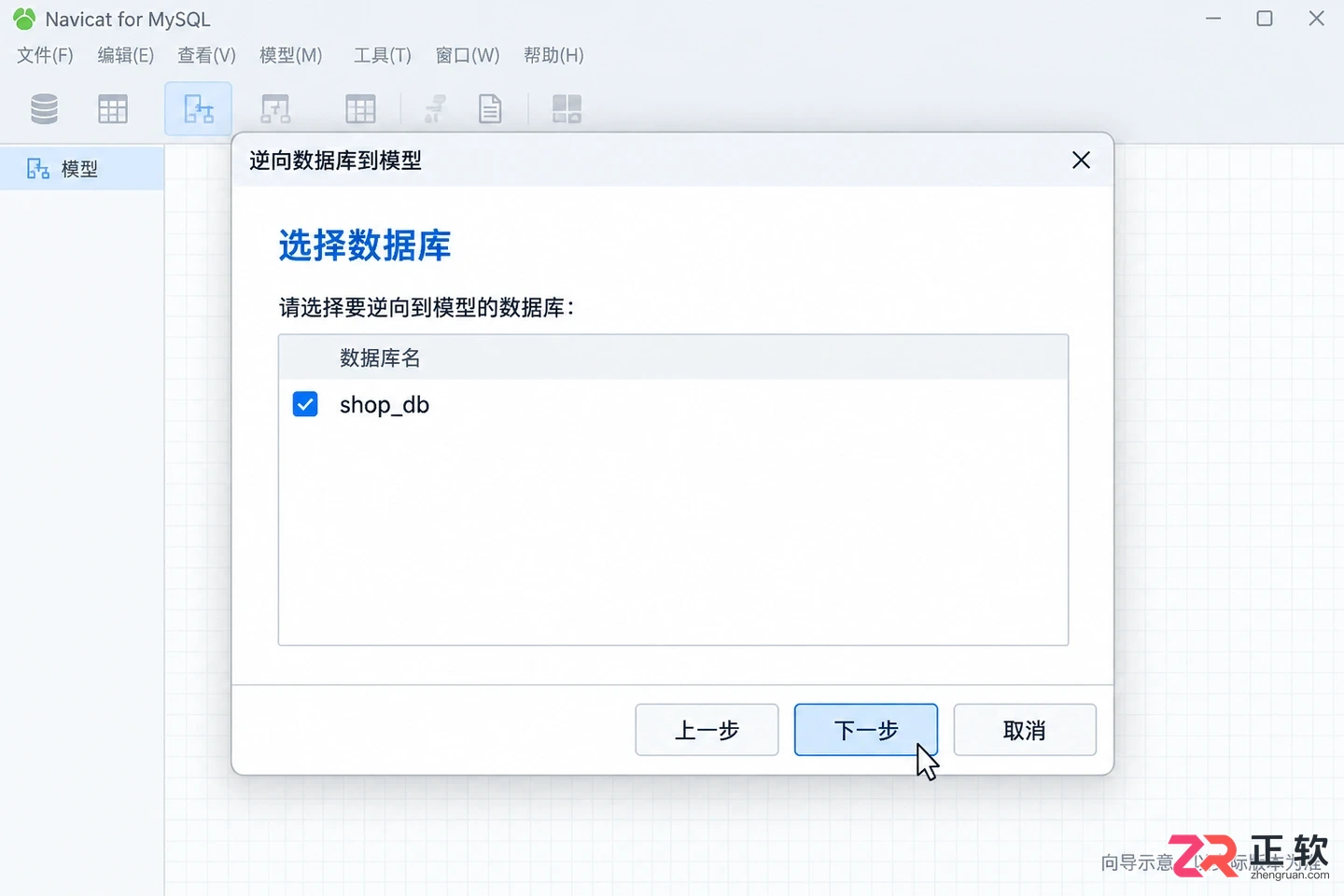

逆向工程向导中选择目标数据库

在模型窗口中，找到顶部菜单的【工具】，点击选择【逆向数据库到模型】。系统会弹出一个向导窗口，第一步要求选择连接。在下拉列表中选择刚才确认好的 MySQL 连接，点击【下一步】。

接着，向导会列出该连接下的所有数据库。勾选目标数据库 shop_db，再次点击【下一步】。此时会显示该库中的所有表和视图。为了保持图表简洁，建议取消“全选”，手动勾选 customers 和 orders 这两张表。确认选择无误后，点击【开始】按钮。

等待进度条走完，Navicat 会自动读取这两张表的结构信息，并将它们以图形化的方式呈现在画布上。这个过程只是读取元数据，不会导出任何业务数据，因此速度通常很快。

3. 整理表位置与核对字段细节

逆向完成后，画布上会出现代表 customers 和 orders 的两个矩形框。默认情况下，它们的位置可能比较随意，甚至重叠。用鼠标左键按住表头，将两张表拖开到合适的位置，中间留出足够的空间以便观察连线。

双击任意一张表，或者右键选择【打开表】，可以查看详细的字段定义。在关系图中，重点核对主键和外键字段。例如，检查 customers 表中是否有标有钥匙图标的 id 字段，以及 orders 表中是否有 customer_id 字段。如果数据库中已经定义了物理外键约束，Navicat 通常会自动在两张表之间画出一条连接线。

如果看到连线，请将鼠标悬停在连线上，查看弹出的提示框，确认它连接的是否是正确的字段（如 customers.id 指向 orders.customer_id）。有时候一张表可能有多个外键指向同一张主表，导致连线交叉混乱，这时需要通过拖动表的位置来理顺视觉路径，确保每条线都清晰可辨。

4. 处理缺失关系线与业务逻辑关联

如果在图中没有看到自动生成的连线，这通常意味着数据库层面并没有定义物理外键，或者逆向时未选中关联的父表。在很多互联网项目中，为了性能考虑，往往只在应用层维护关联逻辑，而不在数据库设外键。

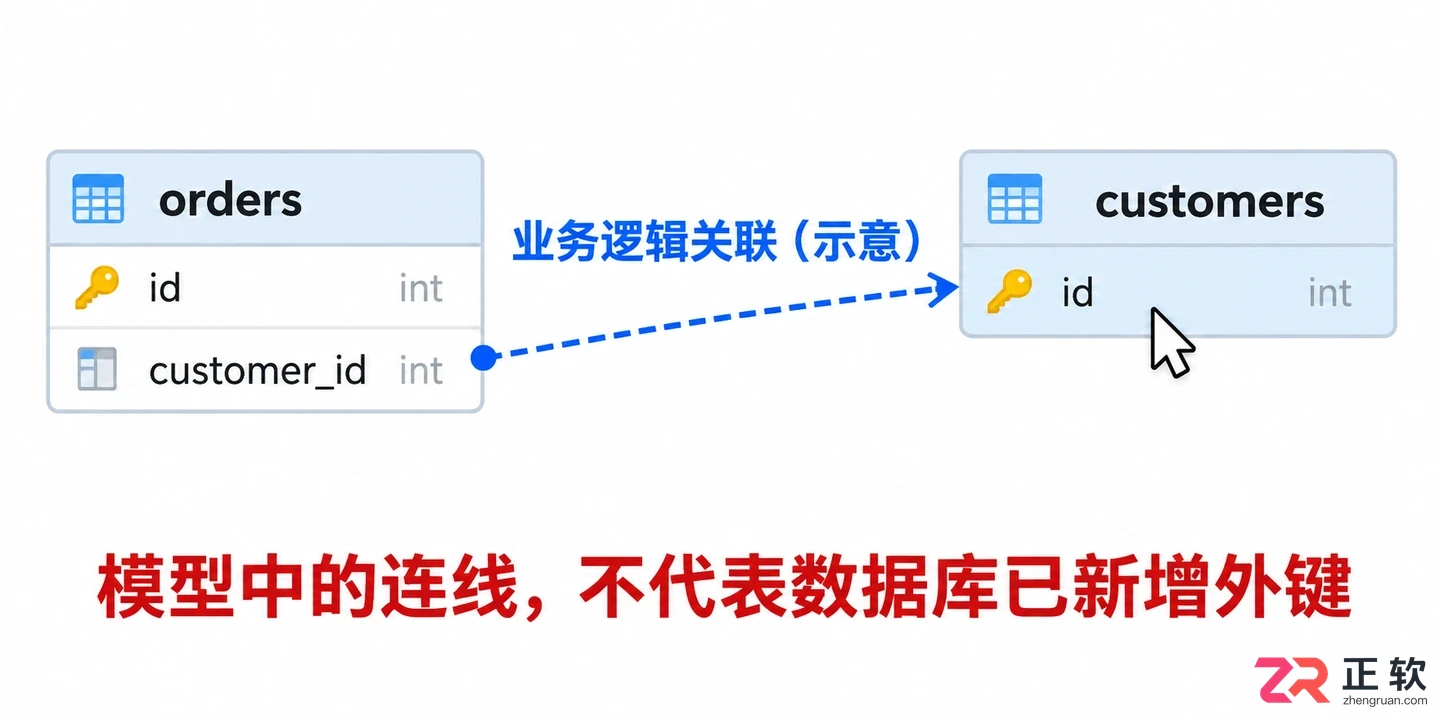

手动添加业务逻辑关系线

这种情况下，orders.customer_id 虽然命名上暗示了关联，但图中不会自动连线。如果你希望在图中体现这种业务逻辑关系，可以在模型工具栏中选择【添加关系】工具，手动从 orders 表的 customer_id 字段拖拽到 customers 表的 id 字段。

请注意，手动添加的关系线仅存在于当前的模型文件中，用于辅助理解和文档化，它不会反向修改数据库结构。在分享或汇报时，务必说明哪些是数据库真实存在的外键，哪些是为了表达业务逻辑而人工补充的设计，避免误导开发人员以为数据库已增加约束。

5. 保存模型与后续维护

整理好布局和关系后，点击【文件】->【保存】，将模型保存为 .nmd 格式的文件。建议文件名包含数据库名和日期，如 shop_db_er_202310.nmd，以便版本管理。保存后，你可以随时重新打开该文件，之前的布局和手动添加的关系线都会保留。

如果需要输出为图片用于文档，可以使用【文件】->【打印预览】或直接截图。注意调整缩放比例，确保字段名称和小字号注释清晰可读。此外，模型文件中可能包含敏感的表名或注释信息，对外分享前请检查是否涉及隐私数据，必要时对敏感字段进行脱敏处理。

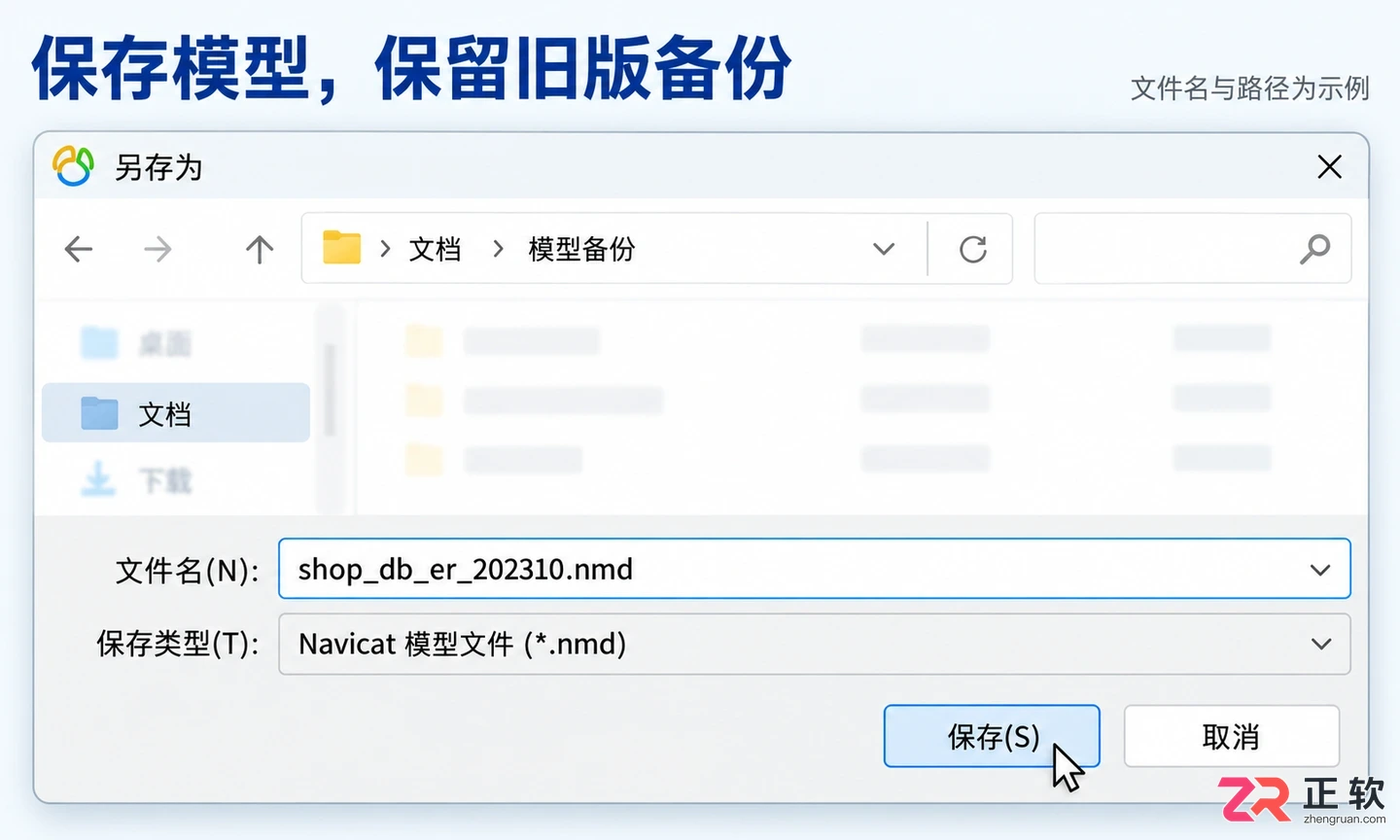

保存模型文件以便后续维护

最后需要提醒的是，数据库结构是会变化的。当线上数据库增加了新表或修改了字段后，这张静态的关系图不会自动更新。若需保持同步，可以再次使用【逆向数据库到模型】功能，选择更新现有模型，但要注意备份旧版模型，以免覆盖掉尚未评审的人工设计内容。通过这种方式，你可以持续维护一份准确反映当前数据库状态的结构图谱。
