keyshot导入大型文件后一片空白怎么办教程

在 KeyShot 中导入大型 CAD 文件或复杂装配体后，视口有时会出现一片空白的情况。这通常不是因为文件损坏，而是由于模型原始坐标距离当前相机过远，或者导入时未自动调整视图范围。按照“确认已导入—重新定位镜头—检查文件结构—再处理比例”的顺序进行排查，能比反复尝试导入更高效地解决问题。

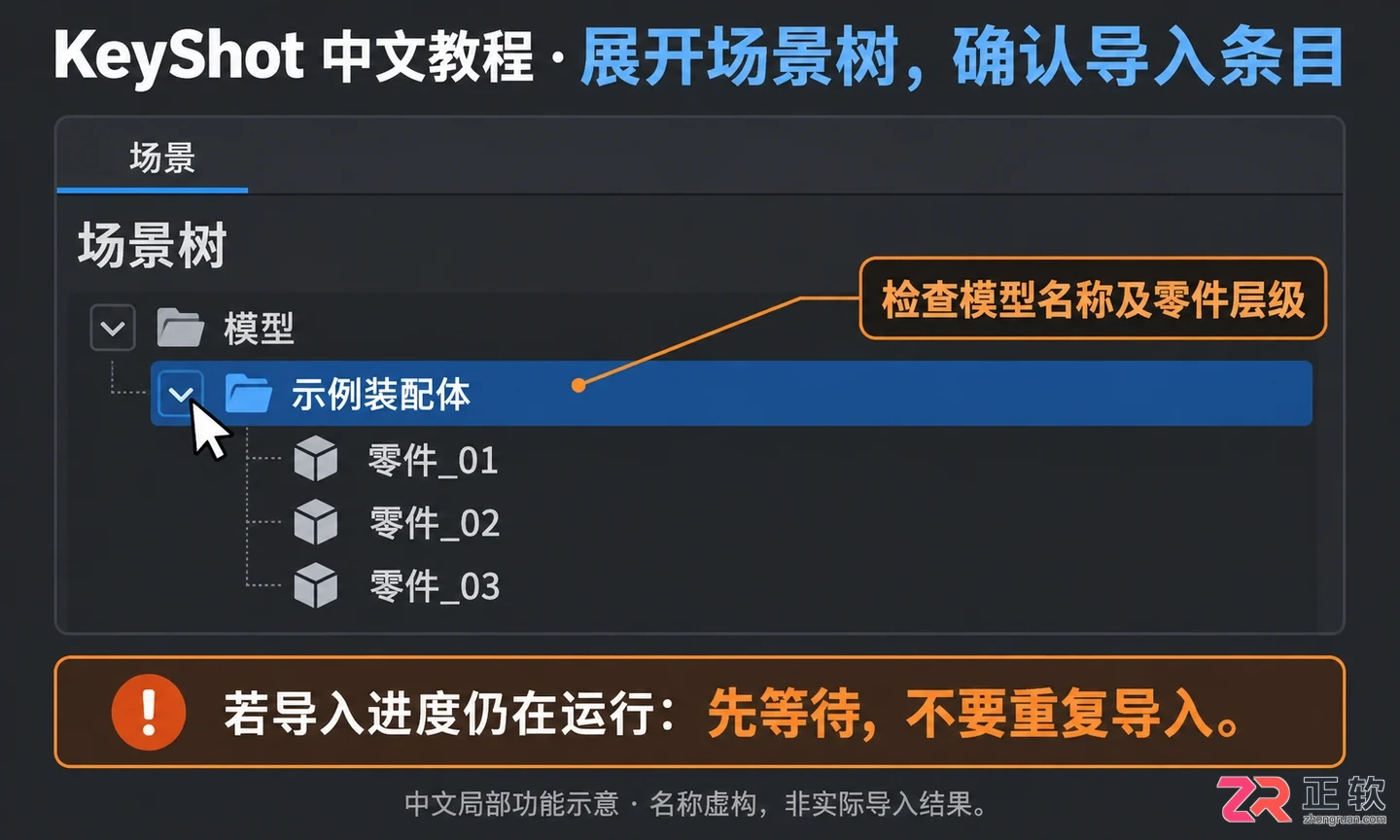

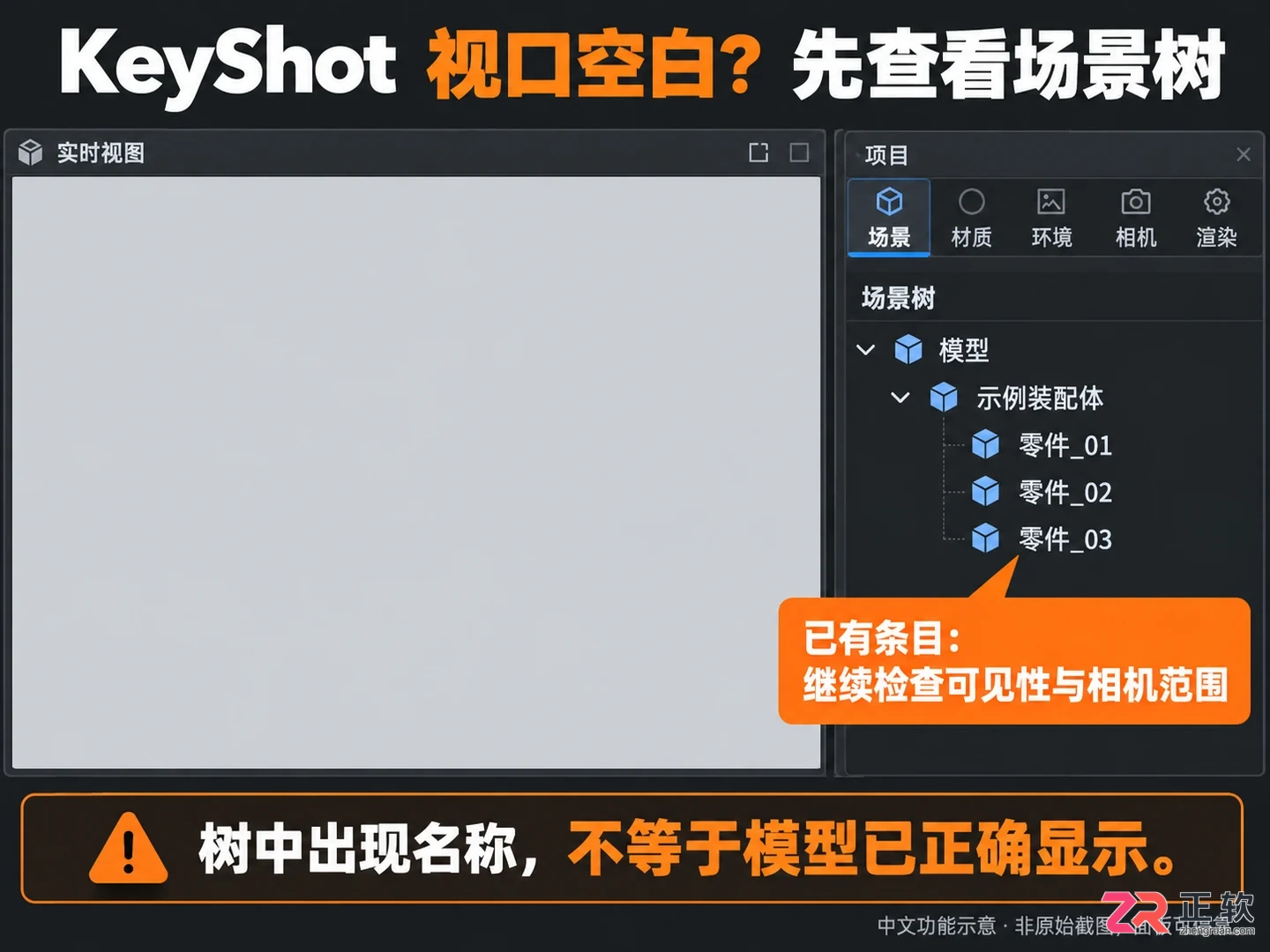

导入完成后视口空白，但左侧Scene Tree中已显示模型层级

1. 先确认模型是否真的已经导入

导入操作可以通过点击工具栏的【Import】按钮，或选择菜单【File > Import】执行，快捷键通常为 Ctrl+I (Windows) 或 Cmd+I (Mac)。导入完成后，不要仅依赖视口画面判断结果，首先观察界面左侧或侧边栏的【Scene Tree】（场景树）。

如果场景树中已经出现了新模型的名称及其层级结构，说明几何数据大概率已成功进入场景，只是当前相机视角没有覆盖到模型所在区域。如果导入对话框仍在旋转或显示进度，请耐心等待大型装配体完成几何与材质的解析，期间避免重复点击导入，以免产生冗余进程。

1. 先确认模型是否真的已经导入

2. 在导入选项里打开居中和相机调整

若首次导入后视图空白，最直接的解决办法是重新导入并修改设置。在导入对话框中，重点关注【Position】（位置）和【Environment and Camera】（环境与相机）区域的选项：

• Center Geometry：勾选此项可将模型移动至场景中心，消除因原始坐标偏移导致的“找不到模型”问题。
• Snap to Ground：将模型底部对齐到地面平面。
• Adjust Camera to Look at Geometry：导入完成后，自动调整相机位置和焦距，使模型完整适配当前视口。
• Adjust Environment to Fit Geometry：根据模型尺寸自动缩放环境贴图的大小。

对于来自 CATIA、SolidWorks 等 CAD 软件的大型文件，建议同时勾选【Center Geometry】和【Adjust Camera to Look at Geometry】。注意，居中操作会改变模型在世界坐标系中的绝对位置，如果场景中已有其他固定对象，请先备份场景。

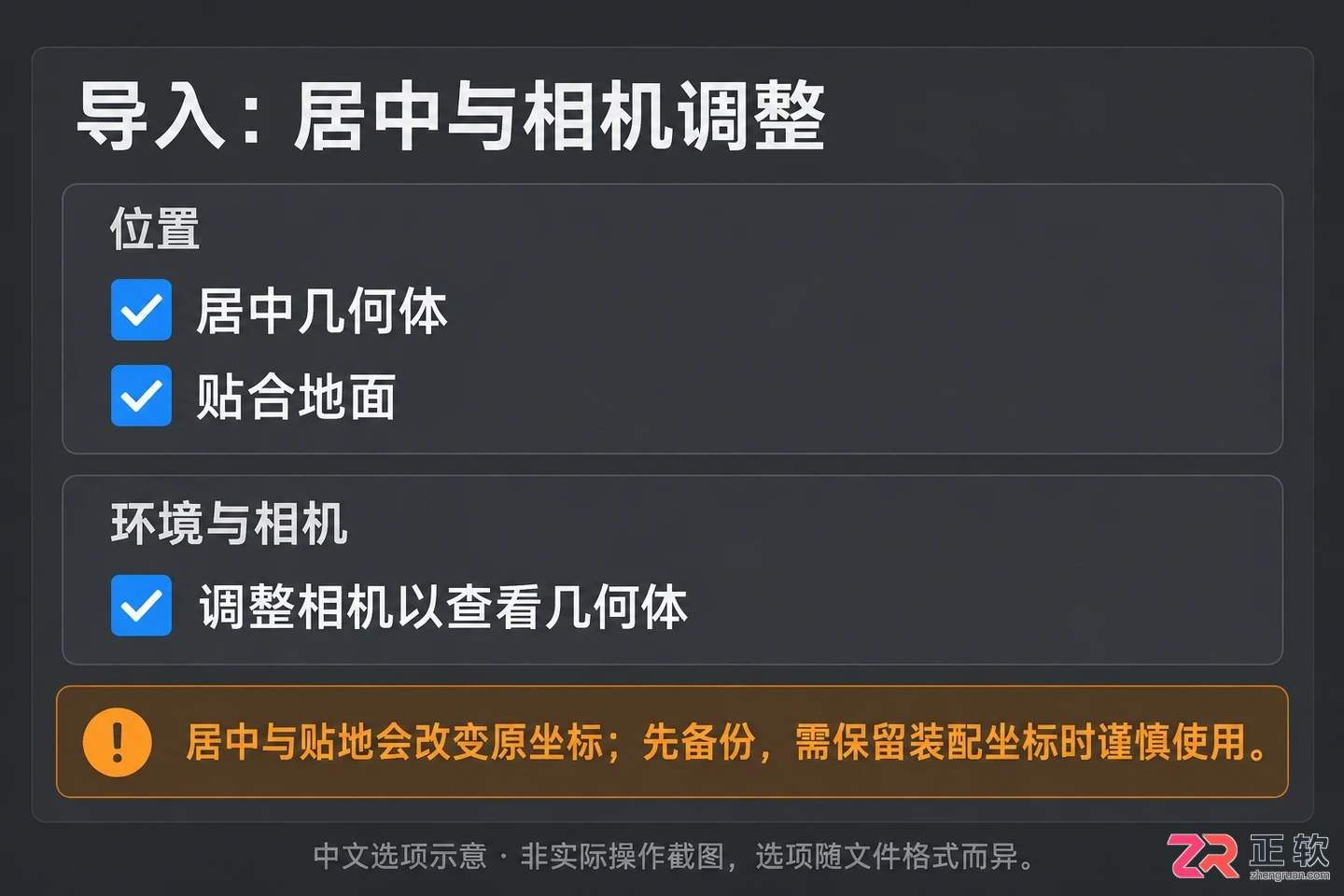

导入对话框中勾选Center Geometry和Adjust Camera选项

3. 用 Scene Tree 和视图确认模型位置

如果不希望重新导入，可以在现有场景中手动查找。在【Scene Tree】中展开模型层级，选中顶层节点或关键部件。此时回到 Real-time View（实时视图），虽然可能仍看不到模型，但可以尝试以下操作：

1. 在视口中右键点击，选择与当前选择相关的视图操作（如 Zoom to Selection，若有）。
2. 检查相机是否误入模型内部，导致视野被几何面遮挡。
3. 临时隐藏场景树中不必要的子零件，减少视觉干扰。

如果模型结构存在但视口依旧完全空白，可能是相机距离模型极远。此时可尝试新建一个默认相机，或使用导入对话框中的相机调整功能重置视角。

4. 检查模型比例和场景单位

有时模型在视口中表现为一个极小的点，或者无论如何缩放都无法清晰显示，这往往源于源文件单位与 KeyShot 场景单位的不匹配。KeyShot 的场景单位设置会影响模型比例、灯光强度计算以及纹理映射。

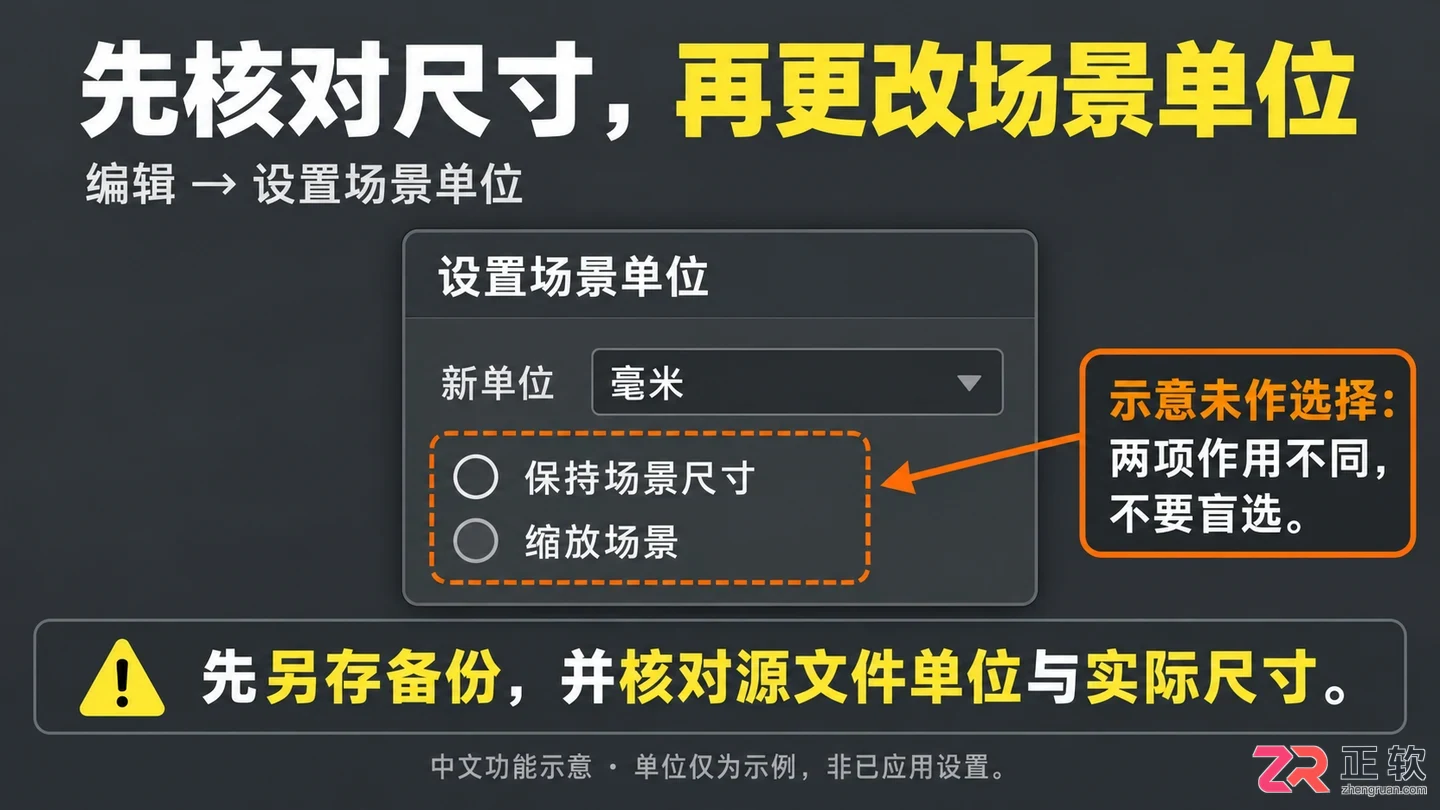

进入菜单【Edit > Set Scene Units】查看当前单位设置。如果发现单位差异巨大（例如源文件为毫米，场景设为米），可以选择“Scale Scene”来调整场景比例以匹配模型。务必在调整前保存场景，因为单位切换可能会影响已有的材质和灯光效果。调整后，再次确认模型是否处于相机可视范围内。

4. 检查模型比例和场景单位

5. 大文件仍然空白时这样缩小问题范围

如果上述步骤均无效，建议采用排除法。使用原始 CAD 软件导出一个仅包含单个零件或简化几何体的轻量级文件，再次导入 KeyShot 测试。

• 如果简化文件能正常显示，说明问题出在原装配体的层级复杂度、外部引用丢失或特定零件的坐标异常上。
• 如果简化文件依然空白，则需检查 KeyShot 版本兼容性或显卡驱动状态。

在确认可见性后，再逐步导入完整的装配结构。每次重大修改前保存独立版本，避免用新导入的结果直接覆盖已调整好材质和相机的工程文件。

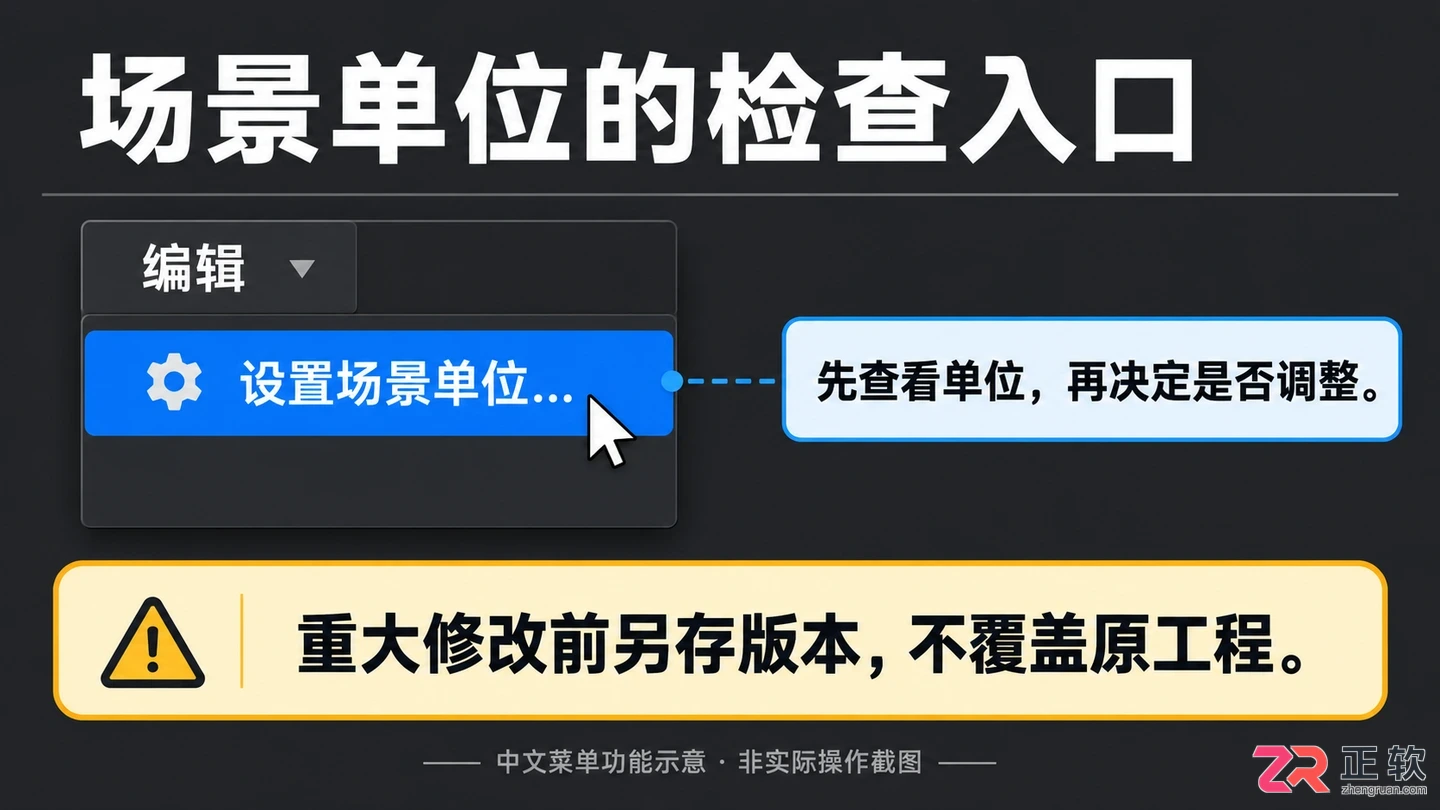

通过Edit菜单进入Set Scene Units检查单位设置
