在 3ds Max 中制作玻璃材质，直接套用网络上的参数表往往难以达到预期效果，因为不同渲染器对“粗糙度”或“透明度”的定义入口各不相同。本教程以 Windows 版 3ds Max 内置的 Physical Material（物理材质）为例，通过建立“清玻璃”基线，再仅修改一个参数得到“磨砂玻璃”对照，帮助你理解参数背后的视觉逻辑，而非死记硬背数值。

测试场景布局：两块相同尺寸的玻璃板并排，后方放置彩色物体以观察透射效果

1. 建立可比较的玻璃板场景

为了准确观察材质变化，首先需要构建一个受控的测试环境。新建或另存一个练习场景，创建两个尺寸完全相同的长方体作为玻璃板。建议设置为宽 40 厘米、高 60 厘米、厚 1 厘米，并将它们并排摆放，确保互不重叠。

在每块玻璃板后方放置一个不透明的彩色物体（如红色球体或彩色方块），用于直观观察透过玻璃后的清晰程度。同时，布置能产生明暗变化的照明与环境背景，避免让玻璃面对全黑背景，否则表面反射将缺乏参照，难以判断材质质感。

关键原则是：两块玻璃板必须使用相同的相机角度、照明条件和渲染设置。我们的目标是对比材质差异，如果同时改变灯光或视角，将无法判断视觉变化究竟来自参数调整还是环境干扰。

2. 创建清玻璃物理材质并赋值

按下 M 键打开材质编辑器，在材质/贴图浏览器中选择并创建 Physical Material，将其重命名为“玻璃A_清透”。选中场景中的第一块玻璃板，将该材质赋予对象。请确保当前使用的渲染器支持 Physical Material（如 Arnold 或默认扫描线渲染器的兼容模式）。

按照以下基础参数进行设置，注意控件中文译名可能随版本微调，请以英文功能名为准进行核对：

• 金属度 (Metalness)：设为 0。玻璃是非金属介质，此值必须为 0 以使用正确的非金属表面反射关系。
• 透明度 (Transparency)：设为 1（或权重 1）。这是建立透光基线的关键，确保光线可以穿过物体。
• 透明颜色 (Transparency Color)：保持白色。初始阶段不引入额外染色，以便观察纯粹的折射效果。
• 粗糙度 (Roughness)：设为 0。此时观察的是理想的光滑表面与清晰透射。
• 折射率 (IOR)：设为 1.5。这是普通钠钙玻璃的标准视觉起点。
• 薄壁 (Thin-walled)：保持关闭。因为本例中的玻璃板具有 1 厘米的真实几何厚度，关闭此选项才能正确计算体积折射与吸收。

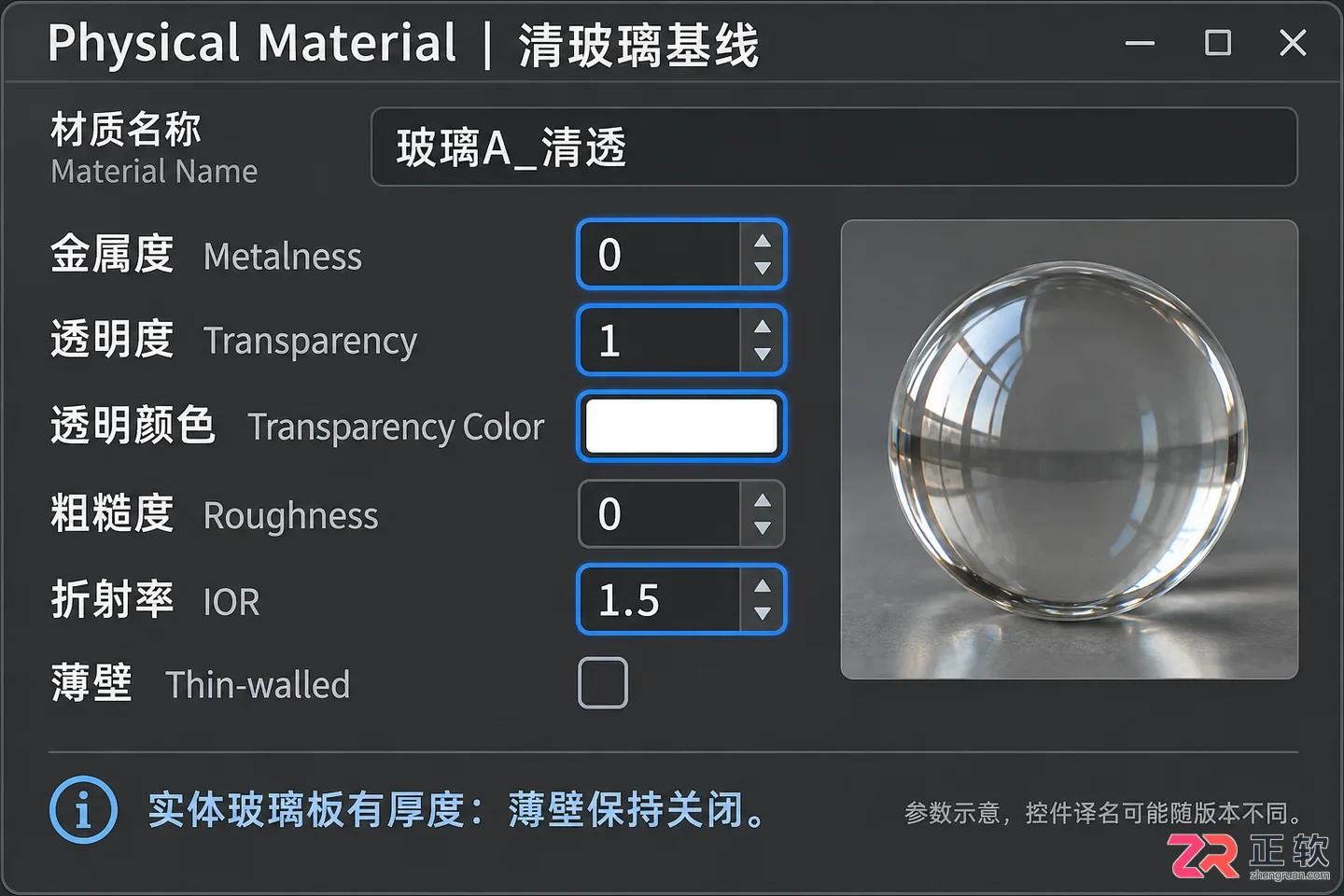

Physical Material基础参数设置：金属度0，透明度1，IOR 1.5

这些数值并非绝对标准，真实玻璃的种类、厚度和场景光照都会影响最终效果。切勿通过不断调高 IOR 来试图获得“更通透”的感觉，IOR 主要影响折射扭曲程度而非透明度。

3. 渲染清玻璃，先确认基线正确

使用较小的输出分辨率进行测试渲染。观察重点包括：后方的彩色物体是否清晰可见、玻璃边缘是否体现出厚度感、以及表面是否反射了环境中的亮部区域。仅依赖视口中的透明预览是不够的，必须通过渲染结果来验证物理准确性。

如果渲染结果不透明，请检查材质是否已正确赋予对象，以及透明度通道是否在 Physical Material 中启用。如果整块玻璃发黑，需排查环境光是否不足、法线方向是否正确，或是否存在重复叠加的几何壳体。在此阶段，不要随机修改所有参数，而应逐一排除几何与照明问题。

本阶段的目标是保留无色、清晰且物理正确的状态。只有当清玻璃基线可被合理解释后，再进入后续的磨砂测试，这样才能有效区分几何错误与材质变化。

3. 渲染清玻璃，先确认基线正确

4. 复制材质，只改变透明粗糙度

在材质编辑器中复制“玻璃A_清透”，确保新副本是独立实例，而非引用。将其重命名为“玻璃B_磨砂”，并赋予第二块玻璃板。此时两块板在初始状态下应具有完全相同的视觉效果。

找到透明部分的粗糙度控制项（Transparency Roughness）。在某些版本中，它可能与反射粗糙度（Reflection Roughness）锁定联动。若希望优先比较透射模糊效果，可解除联动，或将两者同步调整。将透明粗糙度从 0 逐步提高，例如先尝试 0.15，再尝试 0.30。

调整透明粗糙度：左侧清晰，右侧模糊呈现磨砂质感

每次仅改变这一项参数并进行渲染对比。预期的观察结果是：玻璃后方的物体逐渐变得模糊，呈现磨砂质感，但玻璃本身并未变成金属或不透光。具体的模糊程度受物体距离、镜头焦距等因素影响，因此不存在某个固定数值对应特定视觉效果的万能公式。

5. 薄壁与实体不要同时乱切

本例中的两块玻璃板均具有几何厚度，因此“薄壁 (Thin-walled)”选项应保持关闭。薄壁模式适用于将单面平面视为极薄壳体的场景（如某些简化的窗户模型），它不会自动为模型增加几何厚度，且会改变折射与吸收深度的计算方式。

如果需要测试单面窗片效果，应单独建立一个无厚度的平面对象，并配合开启薄壁模式的材质进行测试。切勿直接在具有厚度的实体板上随意开关薄壁选项，然后将所有视觉差异归咎于粗糙度参数。材质的物理假设必须与模型结构相匹配，这样的参数示例才具备可比性。

此外，着色与吸收效果应作为另一组独立测试。复制一份已正常工作的材质，轻微改变透明颜色和相关深度参数，观察厚度对颜色的累积影响。避免将因强烈染色导致的暗部误判为贴图丢失或渲染错误。

6. 核对光线深度，保存可复用样例

当场景中存在多层玻璃叠加时，光线需要穿过更多表面。如果某些区域出现异常变黑或噪点，需查阅当前渲染器文档，检查透射光线深度（Transmission Depth）或光线反弹次数限制，并适度调整。盲目拉高全部采样值只会增加渲染时间，未必能解决穿透次数不足的问题。

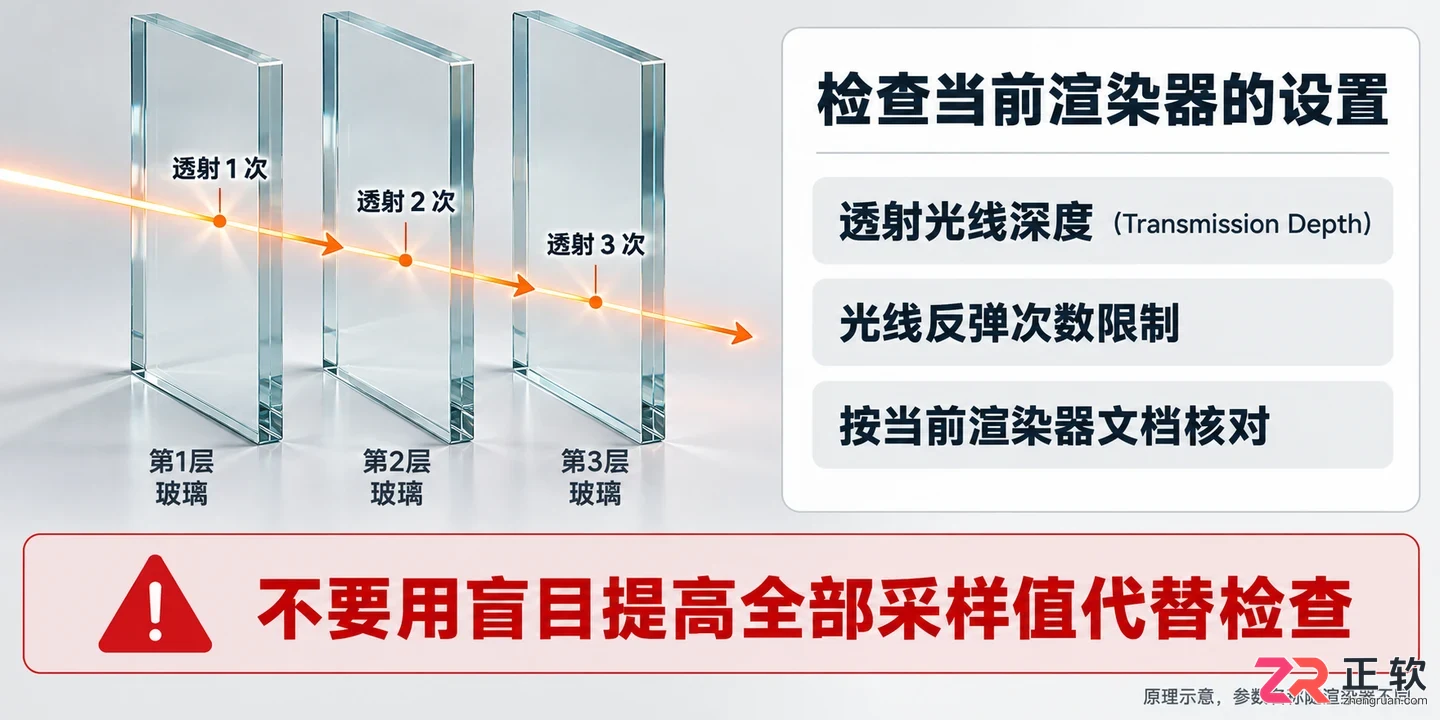

检查渲染设置中的透射光线深度以避免多层玻璃变黑

确认最终效果后，将场景文件、两份材质球及其参数记录一并保存，并在备注中注明所用渲染器版本、材质类型及玻璃板厚度。下次在新项目中应用时，先复制这组经过验证的基线材质，再根据实际模型的厚度与现场照明进行微调。

掌握这一流程的核心在于理解比较顺序：先确保清玻璃正常透射，再独立改变粗糙度以获取磨砂效果，最后才处理薄壁、染色与复杂叠层。明确每一次修改所影响的物理层级，参数才能真正成为可复用的资产。
