StarUML 7 macOS版

StarUML 7 是一款面向软件开发者、系统分析师、架构师及产品设计人员的专业建模工具。本页面介绍的是其 macOS 版本。它将模型结构、图表编辑、属性设置和项目文档集中在统一工作区内，适合在需求分析、系统设计、数据库规划、技术评审及交付文档编制等环节使用。与只负责绘制图形的普通流程图工具相比，StarUML 更强调模型元素之间的语义关系：同一个类、组件或用例可以在项目结构中被统一管理，并在相关图表中保持清晰的引用关系。

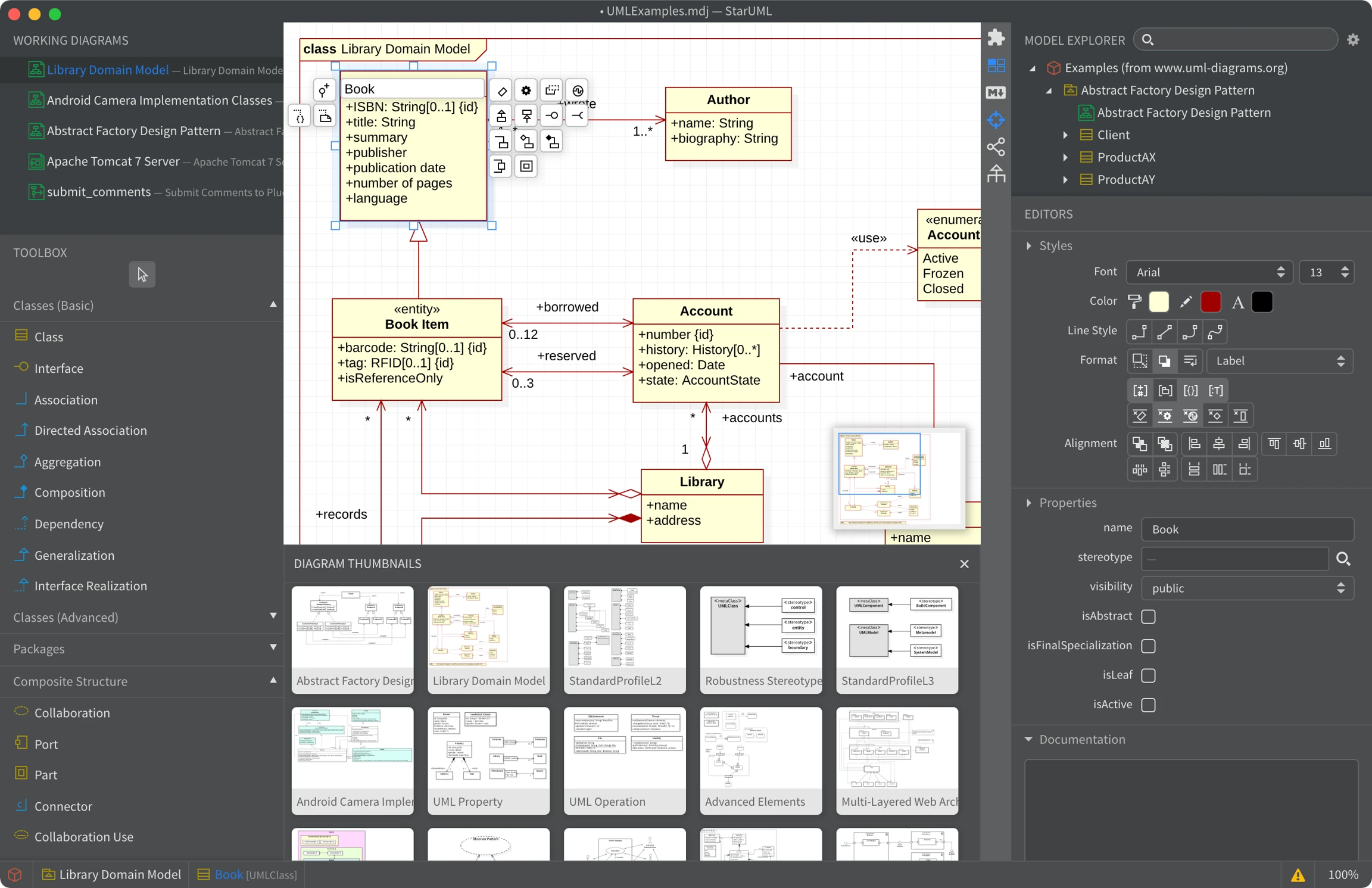

StarUML 7 官方工作界面，可集中管理模型、图表、属性与文档。

覆盖常用的软件与系统建模场景

StarUML 7 支持 UML 2 的大部分常见图表，包括类图、包图、对象图、组件图、部署图、用例图、序列图、通信图、状态图、活动图、时序图、交互概览图、信息流图和复合结构图等。开发团队可以用用例图梳理参与者与业务边界，用类图表达领域对象及接口，用序列图检查模块间的调用过程，再通过组件图和部署图描述系统在运行环境中的组织方式。

除 UML 外，软件还可在同一项目中处理实体关系图、数据流图、流程图、思维导图和 C4 架构模型。实体关系图适合数据库表、字段及关联关系的前期设计；数据流图用于说明信息如何在外部实体、处理过程和数据存储之间流动；C4 模型则可以从系统上下文、容器、组件到代码层逐步描述软件架构。多个建模语言能够共存，减少团队在不同绘图工具之间切换和重复整理资料的成本。

商品页面区分了标准版与专业版：两者均覆盖 UML、流程图、C4、ERD、数据流图和思维导图；SysML、BPMN、UI 线框以及 AWS、GCP 等架构图属于专业版范围。官网当前还展示了 Azure 架构支持。购买前应按实际项目需要确认版本，不宜仅凭产品名称判断授权所含功能。教育版购买者还需要提供有效的学生证或教师资格证明。

以模型为中心的高效编辑体验

软件的界面由模型资源管理区、中央图表画布、工具箱和属性编辑区域组成。用户可从模型树定位元素与工作图表，在画布中建立节点及关系，再通过属性区补充名称、类型、可见性和文档。命令面板可以搜索并执行功能，快速查找则用于定位模型、视图与图表；对于结构较大的项目，这种管理方式比逐页翻找图形更高效。

StarUML 提供亮色和深色主题，并准备了多种快速建模操作。建模过程中，常用元素及关系可以连续创建，已有元素也能从模型树复用于其他视图。元素文档支持 Markdown 语法、语法高亮和预览，便于把设计依据、接口说明或评审结论保存在模型旁边。第7代还加入 Mermaid 语法生成图表的能力，适合先用文本快速描述关系，再进入可视化环境继续整理。

验证、输出与开发流程衔接

项目数据以结构清晰的 JSON 形式保存，默认模型文件通常使用 .mdj 扩展名。软件会在打开或保存项目时异步执行模型验证规则，帮助发现部分不一致或不符合约束的结构问题。验证结果不能取代人工架构评审，但能够在多人协作和大型模型中承担基础检查工作。

完成建模后，可将图表导出为适合打印的 PDF，也可以发布 HTML 文档，交给没有安装编辑器的评审者浏览。命令行接口能够批量生成代码、文档或图像，并用于自动化流程。官方还提供扩展机制，可借助开源扩展生成 Java、C#、C++、Python 等语言的代码；扩展能力及输出结果会随所安装组件而不同，正式使用前应在样例项目中验证模板与团队规范是否一致。

StarUML 支持使用 JavaScript 开发扩展，团队可据此补充菜单、命令、建模元素或自动化处理逻辑。第7代还提供通过 MCP 服务器连接 AI 工具的能力，可用于辅助生成代码或图表。涉及业务代码、接口信息或内部架构时，应先遵守所在组织的数据安全要求，再决定是否启用外部智能服务。

适合哪些macOS用户

对于需要编制系统设计文档的开发团队，StarUML 可以把需求、领域模型、交互过程和部署结构放进一个工程；对于数据库设计人员，ERD 能直观表现实体属性与关系；产品经理和业务分析师可用流程图、数据流图或专业版 BPMN 描述复杂流程；架构师则可使用 C4 及云架构图向不同技术背景的成员解释系统边界。教学用户也可用它练习 UML 规范，但购买教育授权前需确认资格材料。

官方为 macOS 同时提供 Apple 芯片 arm64 与 Intel x86 安装包，并要求 macOS 10.13 或更高版本。下载时应根据“关于本机”显示的处理器类型选择对应 DMG，避免误装其他平台或不同架构的文件。安装完成后可先使用官方提供的30天试用期建立测试项目，确认所需图表、扩展和导出功能符合工作流程，再选择相应授权版本。

授权、交付与版本维护

商品页面标明其销售的是官方正版授权，商品参数包括全球激活、英文界面、单设备、永久使用及子版本免费更新；需要换机时，应先在原设备中反激活。付款后的授权信息通过网页、短信和邮箱自动交付，也可以登录荔枝商店，在“已购软件”中查询。若未收到邮件，应同时检查垃圾邮件目录。

当前官网展示的7系版本为 7.1.1。7.0.0引入设备授权、Mermaid、Azure架构及MCP集成；7.1.0增加对GitHub风格Markdown的支持，并调整了若干模型行为；7.1.1主要修复与License Manager通信有关的问题。软件支持自动更新，但在生产项目升级前，仍建议备份原始 .mdj 文件，并先确认关键扩展与新版兼容。

下载信息

• 当前版本：7.1.1
• 更新日期：2026-09-16
• 界面语言：英文
• 授权方式：商业软件；30天免费试用，荔枝商品为单设备永久授权并含子版本免费更新
• 系统架构：Apple Silicon（arm64）、Intel（x86）
• 安装包类型：DMG
• 下载方式：通过指定下载入口获取与Mac处理器架构对应的直接安装包
• 账户要求：下载安装与试用未注明必须注册；购买后可通过荔枝商店账户、网页、短信或邮箱获取授权，旧版本下载需登录官方License Manager

macOS 系统要求

• macOS 10.13或更高版本
• Apple Silicon Mac选择arm64安装包
• Intel Mac选择x86安装包
• 需要足够空间保存DMG、应用程序及项目文件
• 使用付费功能时需要有效的StarUML授权，试用期为30天

新版变化与更新日志

• 7.1.1（2026-09-16）：修复与License Manager通信时发生的错误。
• 7.1.0（2026-04-09）：Markdown编辑器新增GitHub风格Markdown支持，并修复模型默认值及节点视图容纳等问题。
• 7.0.0（2025-07-16）：引入设备授权模式、Mermaid支持、Azure架构支持以及通过MCP进行AI集成。

StarUML 7 macOS版下载安装与首次建模

1. 确认Mac处理器架构

打开苹果菜单中的“关于本机”，确认电脑使用Apple芯片还是Intel处理器。Apple芯片应选择arm64版，Intel Mac应选择x86版。

2. 下载安装包

访问指定下载入口，选择与处理器架构一致的macOS直接安装包。官方当前分别提供Apple（arm64）与Intel（x86）DMG，不要下载Windows或Linux版本。

3. 完成DMG安装

下载完成后在访达中打开DMG，将StarUML拖入“应用程序”文件夹。复制结束后弹出安装映像，再从“应用程序”启动StarUML。

4. 首次启动并试用

首次打开时按macOS提示确认启动。StarUML提供30天试用，可先进入主界面检查工具箱、模型树、属性面板及所需图表功能。

5. 创建首个建模项目

新建项目后，从模型或图表菜单添加所需图表，例如类图、用例图或实体关系图；再从工具箱向画布添加元素并建立关系，及时保存为.mdj项目文件。

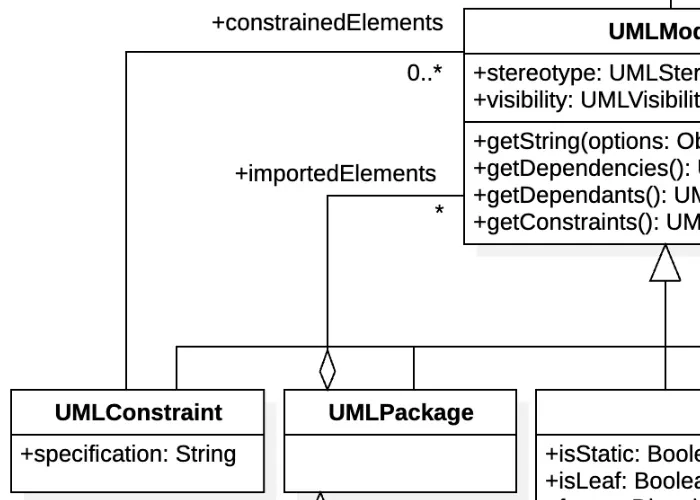

StarUML官方UML图表示例。

6. 体验Mermaid并备份项目

如需快速起稿，可使用第7代提供的Mermaid语法生成图表，再在画布中整理内容。正式建模前设置项目保存位置，并在升级或安装扩展前备份.mdj文件。

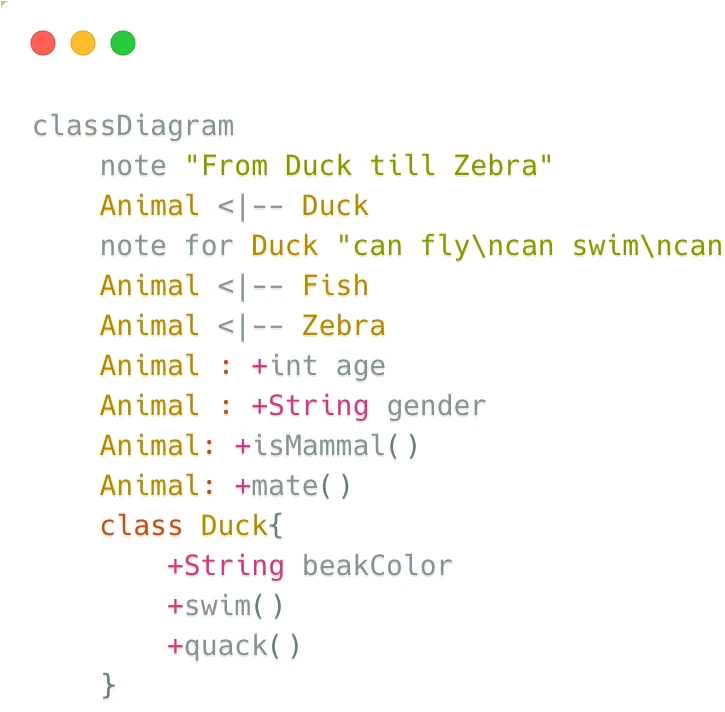

StarUML官方Mermaid图表功能示意。

常见问题解答（FAQ）

StarUML 7主要用来做什么？

它用于软件与系统建模，可创建UML 2、ERD、数据流图、流程图、思维导图和C4模型；专业版另含SysML、BPMN、UI线框及部分云架构图。

这份资料对应哪个平台？

对应macOS版。官方要求macOS 10.13或更高版本，并分别提供Apple Silicon arm64与Intel x86安装包。

购买后是什么授权？

商品参数显示为全球激活、英文界面、1台设备、永久使用，并提供子版本免费更新；换机前需要在原设备反激活。

可以先安装试用再购买吗？

可以。官网和荔枝商品页均说明可免费试用30天，建议先安装与Mac芯片架构匹配的DMG，确认图表和扩展符合需求后再购买。

项目文件使用什么格式？

StarUML模型数据以JSON结构保存，项目文件通常为.mdj格式。升级软件或安装扩展前建议备份原文件。

购买后没有收到授权信息怎么办？

授权通常通过网页、短信和邮箱自动交付。若未收到，应检查垃圾邮件，并登录荔枝商店的“已购软件”页面查询。
