StarUML 7 Windows版

StarUML 7 Windows版是一款以软件系统建模为核心的桌面工具，适合开发人员、系统分析师、软件架构师、产品技术团队以及计算机相关专业师生使用。它将模型结构、图形编辑和元素属性集中在统一工作区内，用户可以一边组织项目模型，一边绘制类图、时序图、用例图等设计图，不必在多个绘图应用之间反复切换。与单纯强调视觉排版的流程图工具相比，StarUML更重视图形背后的模型关系，适合持续维护能够参与设计、评审和开发交付的工程资料。

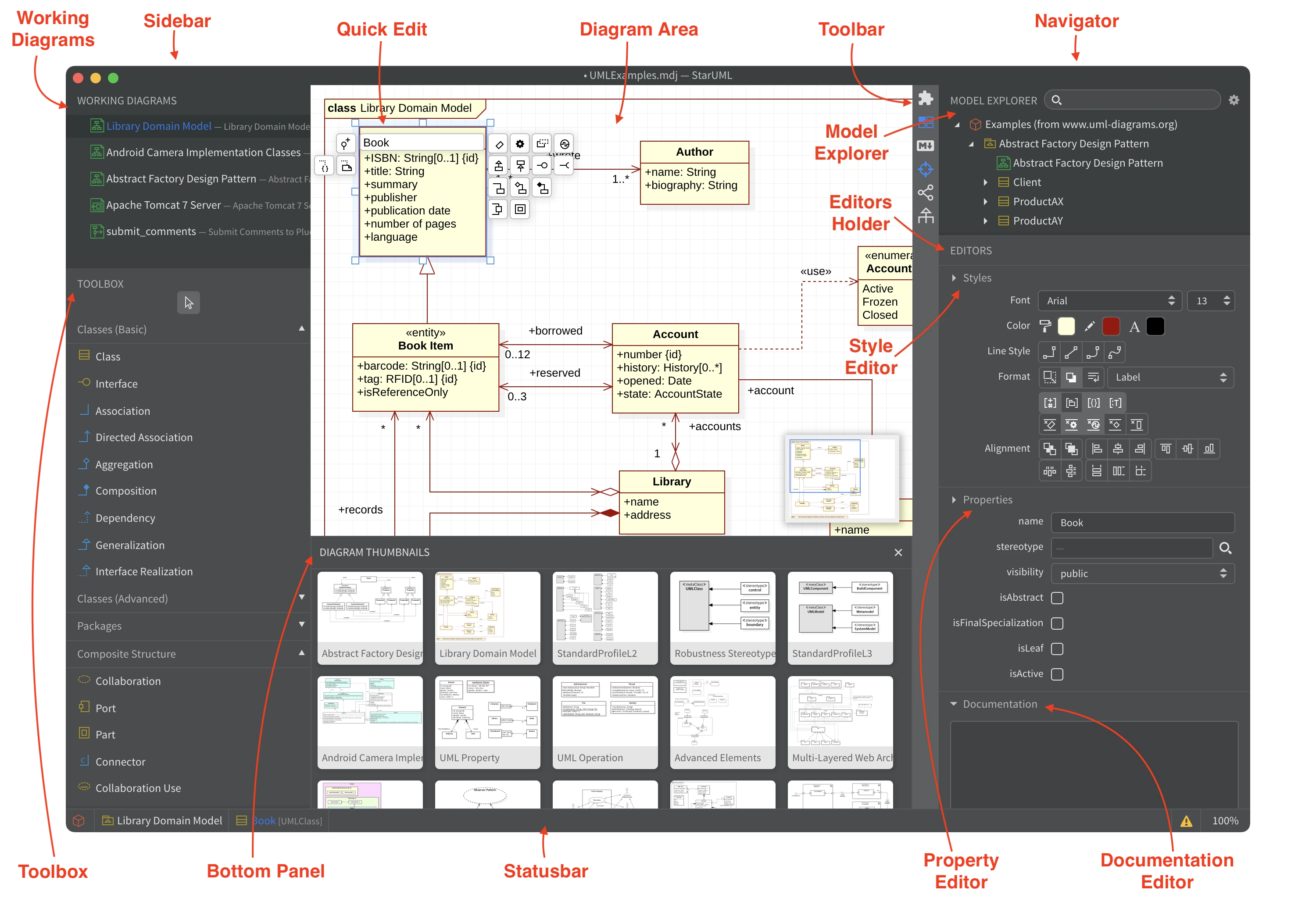

StarUML 7 官方主界面与软件建模工作区

覆盖常用的软件与系统建模语言

软件支持大部分UML 2图表，包括类图、包图、对象图、组合结构图、组件图、部署图、用例图、时序图、通信图、状态图、活动图、信息流图和概要图等。开发团队可以用用例图描述参与者与业务目标，用类图整理领域对象及其关系，用时序图表达模块之间的调用顺序，再以组件图和部署图说明系统的逻辑组成与运行环境。多种视角可以放在同一项目中维护，方便从需求逐步过渡到详细设计。

除UML外，标准版还提供实体关系图、流程图、数据流图、思维导图、C4模型与Mermaid支持。实体关系图适合整理数据库实体、字段和关联；数据流图用于说明数据在系统内的输入、处理与输出；C4模型可按系统上下文、容器、组件和代码层次呈现架构。Mermaid文本生成方式则适合快速建立图表草稿。专业版进一步提供SysML、BPMN、UI线框图以及AWS、GCP和Azure架构图，购买时应根据所需图形种类选择对应授权版本。

清晰的Windows桌面工作区

StarUML 7采用多区域工作界面。中央是当前图表的编辑画布，左侧侧栏可显示已打开图表和工具箱，右侧导航区域包含模型资源管理器以及样式、属性和文档编辑器。模型资源管理器以树状结构呈现项目元素，并可通过搜索框快速定位内容；属性编辑器用于调整所选模型元素的具体信息；文档编辑器可为元素补充说明。各面板能够通过视图菜单或Windows快捷键显示、隐藏，让大屏和笔记本用户都能按任务调整可用空间。

创建元素时，可从工具箱选择相应类型并拖入画布；建立关系时，则在有关元素之间拖动连接。快速查找能够搜索模型、视图与图表，命令面板可集中检索并执行内置或扩展命令。软件同时提供浅色与深色主题，对长时间绘图更为友好。图形样式、字体、填充色和线条颜色可按展示需要调整，但项目的重点仍是模型元素及其语义关系，而非仅制作一张静态图片。

模型管理、验证与成果交付

StarUML的建模数据使用结构清晰的JSON格式保存，便于结合命令行工具和自动化流程处理。软件会在打开或保存项目时异步检查既定的模型验证规则，帮助用户尽早发现部分结构问题。对于需要从模型衔接到开发工作的团队，还可借助开源扩展生成Java、C#、C++和Python等语言的代码框架；扩展管理器也允许安装或卸载附加功能，以补充团队需要的工作流。

完成设计后，图表可输出为PDF，用于打印、评审或归档；项目还能够发布为HTML文档，方便分析人员、架构师和开发者浏览模型内容。命令行接口可以自动生成代码、文档或图片，适合接入构建脚本。元素说明支持Markdown编辑、语法高亮和预览，有利于把设计依据、限制条件及接口备注与模型保存在一起，降低图形与说明文件分离后出现版本不一致的风险。

适合哪些使用场景

• 需求分析：用用例图、活动图和流程图明确角色、业务边界与处理路径。
• 软件设计：通过类图、时序图、组件图和部署图描述对象结构、交互过程与系统部署。
• 数据库设计：使用ERD整理实体、属性及关联，为数据库实现和团队讨论提供参考。
• 架构沟通：借助C4模型或专业版云架构图，从不同层次向相关人员说明系统组成。
• 教学与学习：把抽象的软件工程概念转化为可编辑模型，并通过多个关联图表练习完整设计过程。

授权方式与使用提示

StarUML 7是商业授权软件，官方提供30天试用。V7采用按设备授权的一次性购买模式，不按月或按年收费；标准版与专业版包含的建模语言不同。正式使用前应确认所购版本、设备数量以及许可适用范围。Windows版要求Windows 10或更高版本，官方当前提供x86安装程序。旧版本下载需要登录License Manager，而当前版本可以通过下载入口取得安装文件。

开始正式项目后，建议先确定模型分层和命名规则，再建立包、图表与元素，避免图形数量增加后难以检索。团队还应统一StarUML主版本与必要扩展，并将项目文件纳入常规备份或版本管理。交付给未安装StarUML的人员时，可以输出PDF或发布HTML文档；需要继续编辑时，则应同时保留原始项目文件及相关资源。

下载信息

• 当前版本：7.1.1
• 更新日期：2026-09-16
• 界面语言：英文
• 授权方式：商业软件（30天试用，一次性按设备授权）
• 系统架构：x86
• 安装包类型：EXE安装程序
• 下载方式：下载安装包后本地安装
• 账户要求：当前版本下载无需账户；购买、管理许可证及下载旧版本需使用License Manager账户

Windows 系统要求

• 操作系统：Windows 10或更高版本
• 处理器架构：兼容x86 Windows安装程序的计算机
• 安装与许可证验证需要可用的网络连接；磁盘空间以实际安装包及项目规模为准

新版变化与更新日志

• 7.1.1：修复与License Manager通信时出现的错误。
• 7.1.0：Markdown编辑器新增GitHub Flavored Markdown支持。
• 7.1.0：修复构造型属性默认值应用到标记值的问题。
• 7.1.0：允许UML节点视图包含组件、工件等其他分类器视图。
• 7.0.0：采用按设备授权模式，并新增Mermaid支持。
• 7.0.0：加入Azure架构图支持及通过MCP进行AI集成的能力。

StarUML 7 Windows版下载、安装与首次建模

1. 下载安装程序

打开指定下载入口，选择StarUML 7的Windows安装包并保存到本地。官网要求Windows 10或更高版本，下载时应确认文件为Windows版EXE安装程序。

2. 运行Windows安装包

在资源管理器中找到下载完成的EXE文件，双击启动安装。若Windows显示安全确认窗口，请先核对发布者和文件来源，再选择允许运行。

3. 按向导完成安装

阅读许可协议及安装向导提示，确认后继续安装。等待文件写入完成，再从完成页面或Windows开始菜单启动StarUML。

4. 进入StarUML工作区

首次启动后进入主窗口。中央区域用于编辑图表，左侧包含工作图表与工具箱，右侧可查看模型树、属性、样式和元素文档。

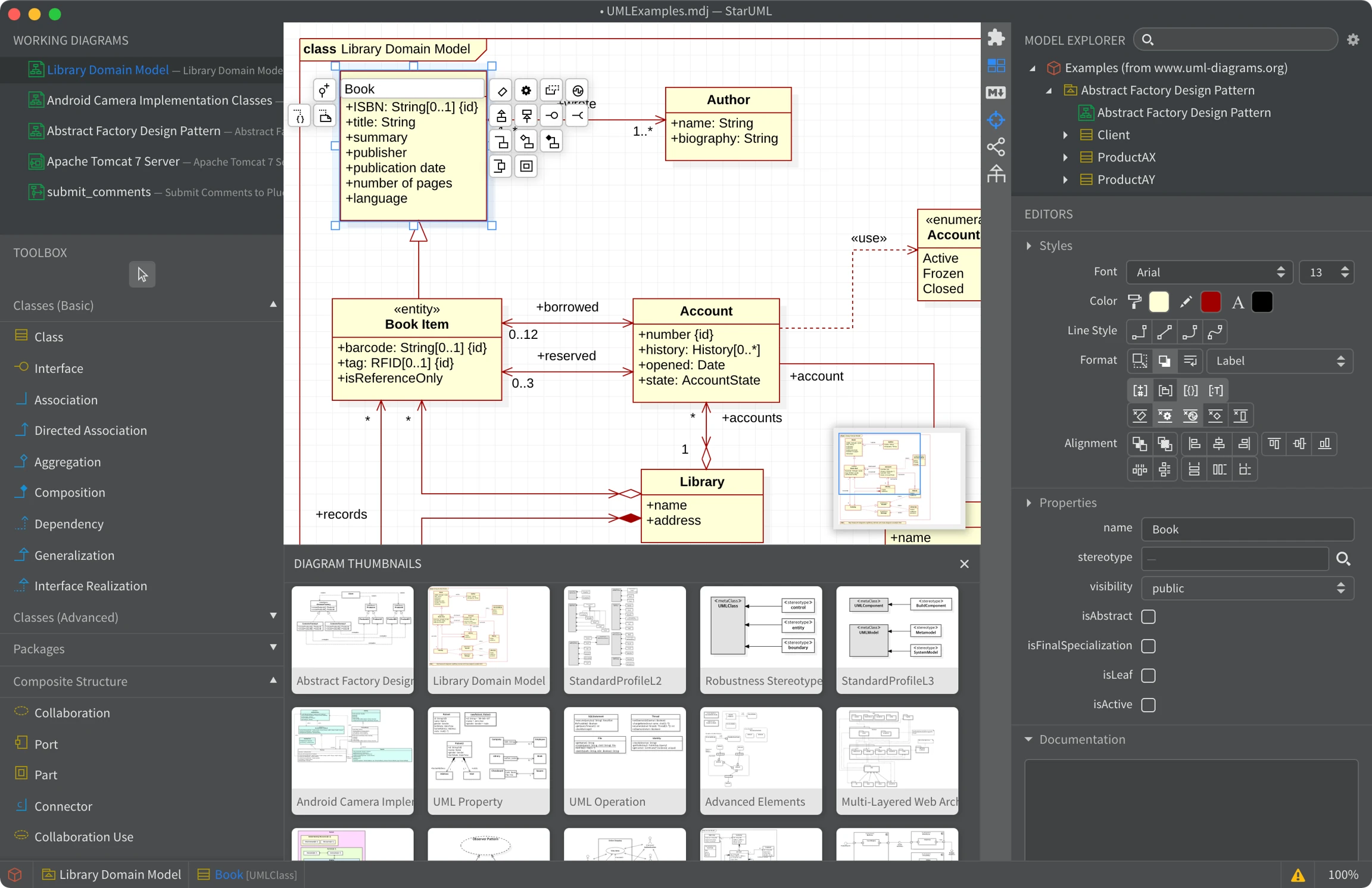

StarUML主窗口各功能区域示意

5. 新建项目和图表

通过菜单新建项目，再根据任务添加类图、用例图、时序图或ERD等图表。从左侧工具箱选择元素并拖入画布，关系元素可通过拖动连接两个对象。

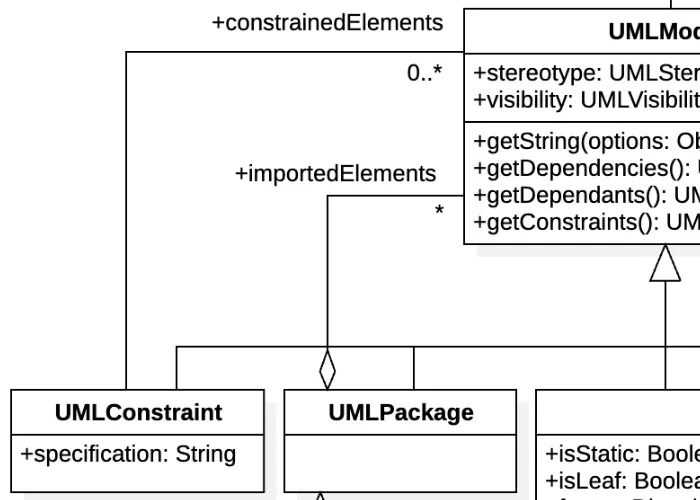

StarUML中的UML图表示例

6. 保存项目并管理授权

及时保存原始项目文件并建立备份。试用期内可评估所需功能；决定长期使用时，根据需要购买Standard或Professional设备授权，并通过许可证管理功能完成激活。

常见问题解答（FAQ）

StarUML 7主要用来做什么？

它用于软件及系统建模，可绘制UML 2、ERD、流程图、数据流图、思维导图和C4模型，并支持模型验证、HTML文档发布、PDF导出及通过扩展生成代码。

StarUML 7可以安装在哪些Windows系统上？

官方Windows版要求Windows 10或更高版本，并提供x86安装程序。页面提供Windows版的官方下载与安装说明。

Standard与Professional授权有什么区别？

Standard包含UML、ERD、流程图、数据流图、思维导图、C4及Mermaid；Professional在此基础上增加SysML、BPMN、UI线框图和AWS、GCP、Azure架构图。

它是订阅软件吗？可以先试用吗？

官方提供30天试用。V7正式许可证采用按设备一次性购买、长期使用的模式，不收取月费或年费；不同版本及设备数量对应不同授权费用。

安装或下载是否必须注册账户？

当前Windows安装包可直接下载使用。购买和管理许可证需要相应的许可证管理流程；若要从官网取得以前的版本，则需登录License Manager后进入下载页面。

项目文件和成果如何交付？

应保留可继续编辑的原始项目文件并做好备份。给未安装StarUML的人员查看时，可将图表导出为PDF，或把项目发布为HTML文档；模型数据采用JSON格式保存。
