StarUML 7 Linux版

StarUML 7 Linux版是一款以软件模型为核心的桌面设计工具，适合开发人员、系统分析师、架构师以及需要整理技术方案的团队使用。它把模型资源、绘图工具、属性编辑和文档说明放在同一个工作区中，用户可以一边梳理系统结构，一边补充元素关系与设计依据。相比单纯的流程图应用，StarUML更重视模型元素之间的语义联系，适合用于需求分析、领域设计、数据库规划、接口讨论和架构文档维护。

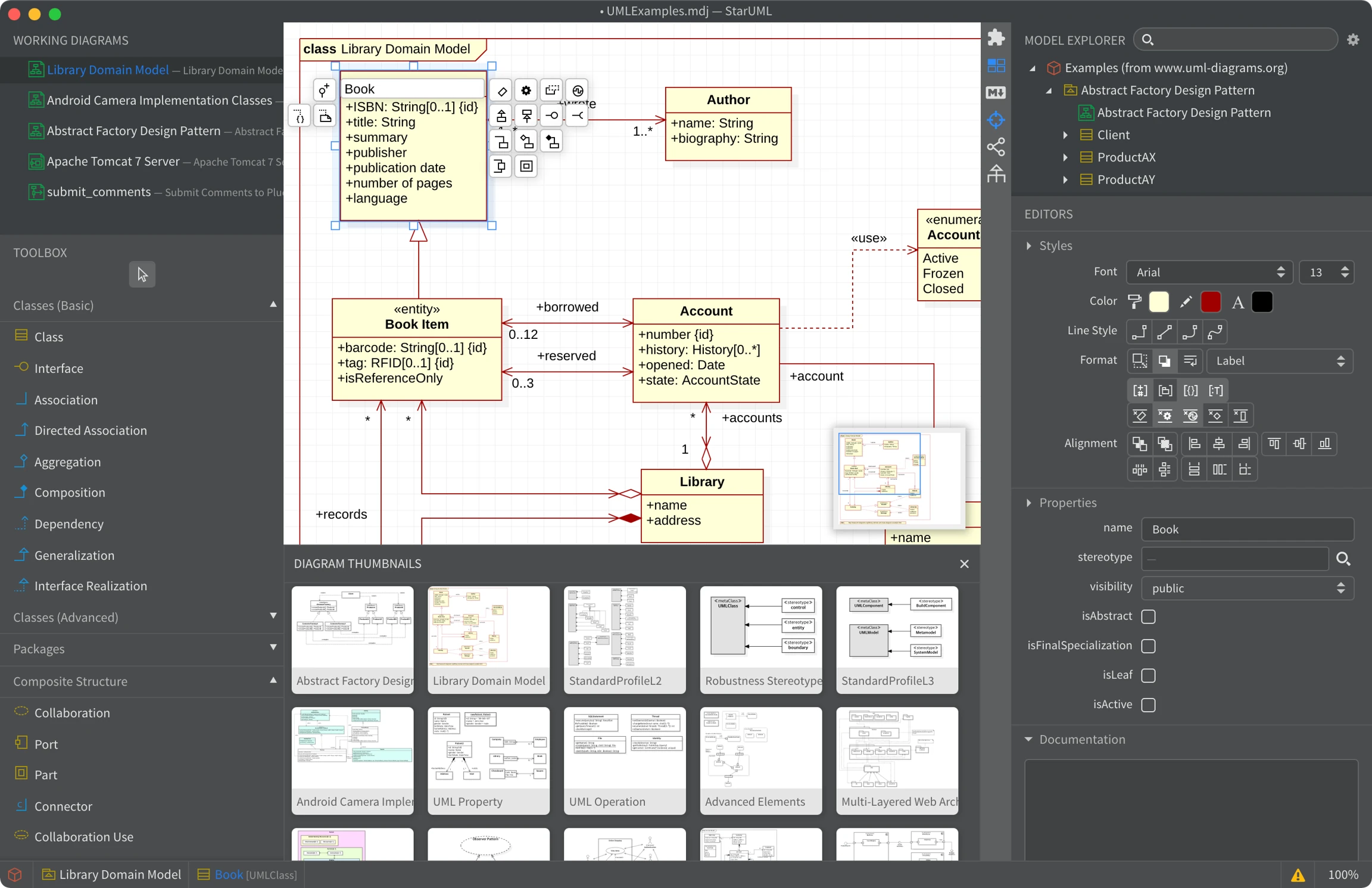

StarUML 7 官方建模工作区界面

覆盖常用的软件建模语言

软件以UML 2建模为基础，可建立类图、对象图、包图、组件图、部署图、用例图、时序图、通信图、状态图、活动图、组合结构图、时序概览图及信息流图等多种图表。开发团队可以用用例图界定系统边界，以类图描述对象及其关系，通过时序图分析调用过程，再使用组件图和部署图说明应用模块与运行环境，形成从需求到实现较为连贯的设计材料。

除UML之外，StarUML还可在同一项目内处理ERD、数据流图、流程图、思维导图和C4模型。ERD适合表达数据实体、字段和关联关系，数据流图可梳理信息如何进入、加工与输出，C4模型则可从系统上下文、容器、组件等层次说明软件架构。SysML、BPMN、界面线框以及部分云架构图属于专业功能范围，实际是否可用应以购买的授权版本为准。

统一而清晰的建模工作区

主窗口将模型浏览器、工具箱、图表画布、属性编辑器、样式设置和文档编辑区域组合在一起。建立元素后，可以直接设置名称、可见性、类型、构造型、颜色和线条样式；同一个模型元素也能出现在不同图表中，便于从多个视角解释系统。工作图表区域方便在多个视图之间切换，导航器则适合在内容较多的画布中快速定位。

StarUML提供浅色与深色主题、命令面板和快速查找功能。在Linux环境中，可以使用常见的Ctrl快捷键调出查找或命令入口，搜索模型、视图、图表以及已经安装的扩展命令。对于规模较大的项目，这种方式比逐层展开模型树更高效，也有助于减少图表切换和功能查找所花费的时间。

提升绘图与维护效率

快速编辑功能可以围绕当前元素直接添加相关对象和连接关系，减少在工具箱与画布之间反复移动。保存或打开项目时，程序还能依据预设规则异步检查模型，帮助发现部分不符合建模约束的内容。模型数据采用结构清晰的JSON格式保存，常用项目文件扩展名为.mdj，便于纳入版本管理、交给自动化脚本处理或在团队内部传递。

元素的说明文字支持Markdown语法，可用于记录职责、约束、接口规则和设计取舍。完成建模后，图表可以输出为图片或PDF，也可发布为HTML文档，方便没有安装StarUML的评审人员浏览。需要持续集成时，Linux安装完成后可直接在终端调用staruml命令，通过CLI生成图片、PDF、HTML文档或基于模板产生其他制品，无需另外创建命令别名。

扩展和自动化能力

StarUML支持通过JavaScript开发扩展，可以增添菜单、命令、建模语言、代码生成器或团队自用工具。扩展既可从扩展管理器的注册表安装，也可输入GitHub项目地址安装；手动部署的用户可将扩展放入Linux用户目录下的相关配置路径。借助开源扩展，还可面向Java、C#、C++和Python等语言生成代码框架，但生成结果仍应由开发人员检查，不宜直接替代详细设计和代码评审。

第7代加入了Mermaid语法生成图表、Azure架构图以及通过MCP服务器进行AI集成等能力。Mermaid适合把文本形式的结构描述快速转换成图表，便于制作初稿；MCP集成则为图表生成、代码生成及其他智能化流程提供连接基础。部分新增能力带有专业版标记，选择授权时应结合团队实际需要确认版本范围。

适合的使用场景

• 需求与业务分析：用例图、活动图和流程图可帮助团队确认参与者、业务边界及处理路径。
• 软件设计：使用类图、组件图和时序图描述领域对象、模块依赖以及接口调用顺序。
• 系统架构：通过C4、部署图和云架构图解释服务边界、运行节点及基础设施关系。
• 数据设计：利用ERD整理实体、属性和关联，为数据库设计及沟通提供可视化材料。
• 技术文档：将模型发布为HTML、PDF或图片，供评审、归档和项目交付使用。

Linux版本与授权说明

官方为Linux提供x86_64架构的DEB和RPM安装包。受支持环境为Ubuntu 22.04、Fedora 40或更高版本，其他发行版可能无法正常工作。DEB适合Ubuntu等采用Debian软件包体系的环境，RPM则面向Fedora等使用RPM包管理体系的发行版；两种格式只需按自己的系统选择一种，不应同时安装。

StarUML依据最终用户许可协议提供商业授权，并允许新用户进行30天试用。第7代采用设备授权模式，正式使用时需要许可证密钥，并可在程序的许可证激活界面管理设备。若网络受限，可登录许可证管理页面按官方流程完成离线激活。项目文件通常保存在用户自行指定的位置，而Linux版应用配置及手动扩展位于用户主目录下的~/.config/StarUML，重装或排查异常前可先备份模型文件与必要配置。

下载信息

• 当前版本：7.1.1
• 更新日期：2026-09-16
• 界面语言：英文界面
• 授权方式：商业软件，按StarUML最终用户许可协议授权，提供30天试用
• 系统架构：x86_64（amd64）
• 安装包类型：DEB、RPM
• 下载方式：通过指定下载入口获取Linux安装包
• 账户要求：试用安装无需购买账户；许可证激活、设备管理及旧版本下载需要许可证信息或购买邮箱登录许可证管理页面

Linux 系统要求

• Ubuntu 22.04或更高版本
• Fedora 40或更高版本
• x86_64处理器架构；其他Linux发行版可能无法正常运行

新版变化与更新日志

• 7.1.1修复了与License Manager通信时可能出现的错误
• 7.1.0在Markdown编辑器中加入GitHub Flavored Markdown支持，并改进构造型默认属性及节点视图包含关系
• 7.0.0引入设备授权模式、Mermaid支持、Azure架构图及通过MCP服务器进行AI集成

StarUML 7 Linux版下载安装教程

1. 确认系统与安装包格式

确认计算机运行Ubuntu 22.04、Fedora 40或更新版本，并采用x86_64架构。Ubuntu等Debian系发行版选择DEB包，Fedora等RPM系发行版选择RPM包。

2. 获取Linux安装包

打开指定下载入口，选择StarUML 7的Linux版本，再按发行版下载DEB或RPM直接安装包。不要下载Windows或macOS安装文件。

3. 安装DEB软件包

在Ubuntu中打开终端，进入安装包所在目录，执行sudo apt install ./StarUML_7.1.1_amd64.deb；软件包名称如有变化，应按实际下载文件名替换。APT会同时处理可用的软件依赖。

4. 安装RPM软件包

在Fedora中进入安装包目录，执行sudo dnf install ./StarUML-7.1.1.x86_64.rpm。DEB和RPM步骤二选一即可，不要在同一系统重复执行。

5. 启动并检查版本

从桌面应用菜单启动StarUML，也可以在终端执行staruml。进入程序后打开关于窗口，确认安装的是StarUML 7 Linux版。

6. 试用或激活许可证

首次使用可进入30天试用。已有许可证时，打开Help菜单中的License Activation，输入许可证信息完成设备激活；网络受限时按许可证管理页面提供的离线流程操作。

常见问题解答（FAQ）

StarUML 7 Linux版主要用来做什么？

它用于软件和系统建模，可建立UML 2、ERD、数据流图、流程图、思维导图及C4模型，并能导出图片、PDF或HTML文档。

哪些Linux发行版受到官方支持？

官方要求Ubuntu 22.04、Fedora 40或更高版本，并提供x86_64的DEB和RPM安装包；其他发行版可能无法正常运行。

StarUML 7是免费软件吗？

不是。它按照StarUML最终用户许可协议提供商业授权，但官方允许下载安装后进行30天试用，部分带PRO标记的功能还取决于授权版本。

安装时必须使用应用商店或专用管理器吗？

不需要。Linux版提供DEB和RPM直接安装包，可分别使用APT或DNF安装。安装成功后可从应用菜单启动，也可在终端运行staruml。

项目文件保存为什么格式？

StarUML模型通常保存为.mdj文件，其内容采用JSON结构。建议将项目文件单独备份，也可以纳入适合文本文件的版本管理流程。

激活许可证是否需要账户？

正式激活需要有效许可证信息。设备管理、离线激活和查找许可证密钥时，需要使用购买许可证时填写的邮箱登录License Manager；普通在线激活也需要可用网络或改走离线流程。
