AutoCAD Windows版

AutoCAD 是 Autodesk 面向专业设计与工程生产推出的计算机辅助设计工具，主要用于创建、修改、标注和交付精确的二维图形与三维模型。Windows 版既保留了成熟的命令式绘图方式，也提供功能区、工具选项板、属性面板和可配置工作空间，适合从标准施工图到复杂工程模型的不同任务。软件以 DWG 为核心工作格式，并能围绕图层、块、外部参照、布局和打印样式建立规范化的图纸生产流程。

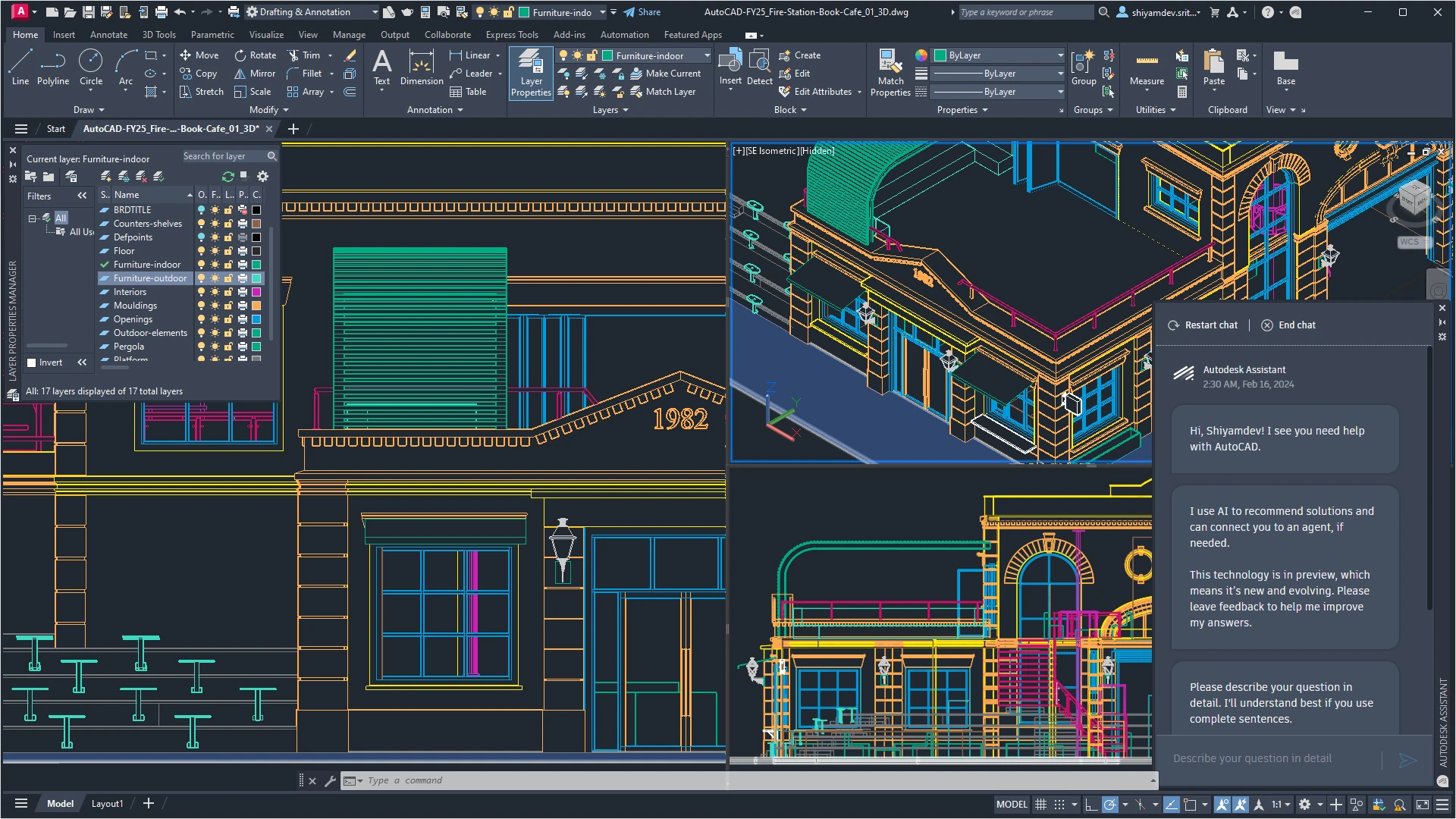

AutoCAD 工作区内打开 Autodesk Assistant 支持面板的官方功能展示图。

适合哪些用户

AutoCAD 的主要使用者包括建筑师、室内与景观设计师、结构及机电工程师、机械设计人员、施工专业人员、房地产开发团队、项目经理、测绘人员和相关专业学生。需要精确表达尺寸、坐标、材料边界、设备位置或装配关系的岗位，都可以利用它编制可编辑、可审阅并可按比例输出的技术图纸。

对于以二维出图为主的个人或小型团队，AutoCAD 可承担平面图、立面图、剖面图、节点详图、零件图和系统图等工作。需要三维能力的用户还可建立实体、曲面与网格对象，以检查空间关系、观察方案或从模型生成视图。大型组织则能通过图层规范、模板、块库、脚本及二次开发接口统一团队标准。

核心绘图与建模能力

精确的二维制图

软件提供直线、圆弧、多段线、样条曲线、填充、阵列、修剪和偏移等常用命令，并以对象捕捉、正交、极轴追踪、坐标输入和参数约束辅助精确定位。图层可分别控制对象的颜色、线型、线宽、可见性和打印状态，便于在一份图纸中组织墙体、轴网、设备、尺寸与说明文字。

标注、引线、表格和多行文字工具能够把尺寸及技术说明直接纳入图纸。注释性对象可针对不同比例调整显示效果；模型空间负责保存真实尺寸的设计内容，布局和视口则用于安排图框、比例和出图页面。这种分工有利于同一模型生成多张不同范围或不同比例的图纸。

三维设计与可视化

三维工具可创建和编辑实体、曲面及网格模型，并支持拉伸、旋转、扫掠、放样、布尔运算和切割。用户可以切换观察方向、视觉样式及用户坐标系，从多个角度检查模型，也能通过截面和平面视图辅助形成工程表达。其三维能力适合方案推敲、空间验证和一般工程建模，但对完整建筑信息模型、复杂机械装配或高级渲染有专门要求时，通常需要与 Revit、Inventor 等专业产品配合。

效率与自动化功能

块可以把门窗、设备、符号和标准零件等重复内容封装为可复用对象，动态块还能通过参数改变尺寸、方向或显示状态。智能块相关功能可帮助查找相似对象、提出替换建议，并将重复图元转换为块，从而减少逐个整理的工作。计数工具可统计选定对象，图形比较用于识别不同版本之间的变化，减少人工核查遗漏。

AutoCAD 支持 AutoLISP、API、脚本及附加应用，可把图层创建、属性填写、批量打印或数据导出等重复操作自动化。用户还可以保存工作空间、快捷键、工具选项板和模板，使项目成员从一致的设置开始工作。自动化结果仍应由设计人员检查，尤其是涉及尺寸、材料、法规或安全要求的内容。

行业专业化工具组合

AutoCAD 固定期限使用许可包含面向 Windows 的行业专业化工具组合，覆盖建筑、机械、电气、工厂设计、机电管线、地图与地理数据以及光栅图像处理等方向。这些工具组合提供面向行业的智能对象、符号库和自动化命令，可减少重复绘制标准构件的时间。是否采用某一工具组合，应依据项目交付标准、合作方软件环境及现有模板决定。

• 建筑与室内设计：绘制平面、立面、详图，组织门窗、墙体、家具和材料说明。
• 机械与制造：制作零件图、装配表达、尺寸公差和标准件相关文档。
• 电气及机电：编制原理图、设备布置图、管线图和专业标注。
• 施工与项目协调：叠加外部参照、核对专业图纸、记录批注并发布图纸集。
• 测绘与场地规划：处理坐标化线框、地形信息和地理数据，形成规划底图。

协作与文件交付

外部参照允许团队将建筑、结构、机电或场地文件分别维护，再在总图中组合查看，源文件更新后可重新加载。共享链接便于向协作者提供受控的设计视图，标记导入与标记辅助可把审阅意见带回绘图环境，同时尽量避免直接改变原始设计。固定期限使用许可还包含网页端和移动端访问能力，适合在浏览器或现场设备上查看、编辑和标注图形。

正式交付前应统一字体、线型、打印样式、外部参照路径和图纸单位，并使用电子传递等方式归集依赖文件。与其他 CAD 或工程系统交换数据时，需要核对 DWG 版本、坐标、比例、代理对象和字体替换结果。PDF 适合审阅与归档，但不能完全替代包含图层、对象属性和精确几何信息的源文件。

主要优势

• 行业普及度高：DWG 工作流广泛用于工程设计、施工和制造协作，便于与客户及上下游交换资料。
• 精度与控制能力完整：坐标、捕捉、约束、图层、标注和布局体系能够支撑规范化技术制图。
• 二维与三维兼顾：一套环境即可完成常规二维文档和实体、曲面、网格等三维表达。
• 可扩展性强：可借助 AutoLISP、API、应用和自定义界面适配企业流程。
• 跨设备协作：桌面端可与网页端、移动端及 Autodesk 的云端文档流程配合。

使用前需要注意

AutoCAD 属于专业订阅制软件，应通过 Autodesk 官方渠道购买、下载并使用与账户匹配的许可。单用户固定期限使用许可虽可安装到最多三台计算机或设备，但同一指名用户在任意时刻只能登录并使用其中一台。学生和教师符合资格时可申请教育访问权限，但教育许可不能用于营利性工作。

大型图纸、复杂外部参照和三维模型对处理器、内存、显卡及磁盘性能有较高要求。部署前应检查当前发行版的 Windows 系统要求、认证硬件信息和发行说明，完成系统更新并预留足够空间。团队升级版本前还应验证插件、字体、打印设备和既有模板的兼容性，并保留原始项目备份。

初学者不宜只记忆命令名称，还应优先掌握单位、坐标、对象捕捉、图层、块、标注样式、布局和打印比例等基础概念。建立统一的文件命名、图层规则与备份机制后，再逐步引入外部参照、字段、图纸集和自动化脚本，通常更容易形成稳定可靠的生产流程。

下载信息

• 当前版本：2027.1
• 授权方式：订阅制，提供15天免费试用；符合条件的学生和教育工作者可获得教育访问权限
• 系统架构：x64
• 安装包类型：EXE、7Z
• 下载方式：登录 Autodesk Account，在“所有产品和服务”中选择 AutoCAD、Windows、版本及语言，再使用“直接下载”获取 EXE 提取程序和 7Z 安装文件。
• 账户要求：下载、管理和激活 AutoCAD 需要 Autodesk Account；订阅的指定用户须登录账户验证授权。
• 资料核验日期：2026年10月12日

Windows 系统要求

• 操作系统：受 Microsoft 支持的 64 位 Windows 11。
• 处理器：基础要求为主频2.5–2.9 GHz、8个逻辑核心；建议基础主频3 GHz以上、睿频4 GHz以上。
• 内存：最低16 GB，建议32 GB。
• 磁盘：需要10 GB可用空间，建议使用固态硬盘。
• 显卡：最低2 GB显存、29 GB/s带宽并兼容 DirectX 11；建议8 GB显存、106 GB/s带宽并兼容 DirectX 12。
• 显示器：常规显示器要求1920×1080真彩色；使用建议显卡时最高支持3840×2160。
• .NET：需要.NET 10；未安装时由 AutoCAD 2027安装程序一并安装。

新版变化与更新日志

• Autodesk Assistant 增强了对象计数、基于当前选择的分析、结合上下文的单位报告和个性化建议。
• 外部参照选项板扩展了连接参照功能，可更新丢失数据参照的路径；数据参照支持仅适用于 Autodesk Civil 3D。
• 只读图形现在可以通过 Checkout 打开并编辑，也可以在标准图形编辑环境中打开。
• SAVEAS 命令现在执行完整保存，不再执行增量保存。
• 受信任位置的路径现在可用“\..”结尾，表示其全部子文件夹均受信任。
• 修复了项目设置与个人设置路径中存在相同 GUID 工具选项板时的性能问题。

AutoCAD Windows 官方安装教程

1. 检查系统与安装条件

查看当前 AutoCAD 的 Windows 系统要求和发行说明，安装全部待处理的 Windows 更新并重启电脑。关闭正在运行的应用，确认系统盘空间充足，并准备具有管理员权限的账户。

2. 进入官方试用或账户下载页

通过 Autodesk 官方 AutoCAD 试用页面申请试用，或登录 Autodesk Account，在“所有产品和服务”中找到 AutoCAD。已购用户应使用获分配许可的 Autodesk ID 登录。

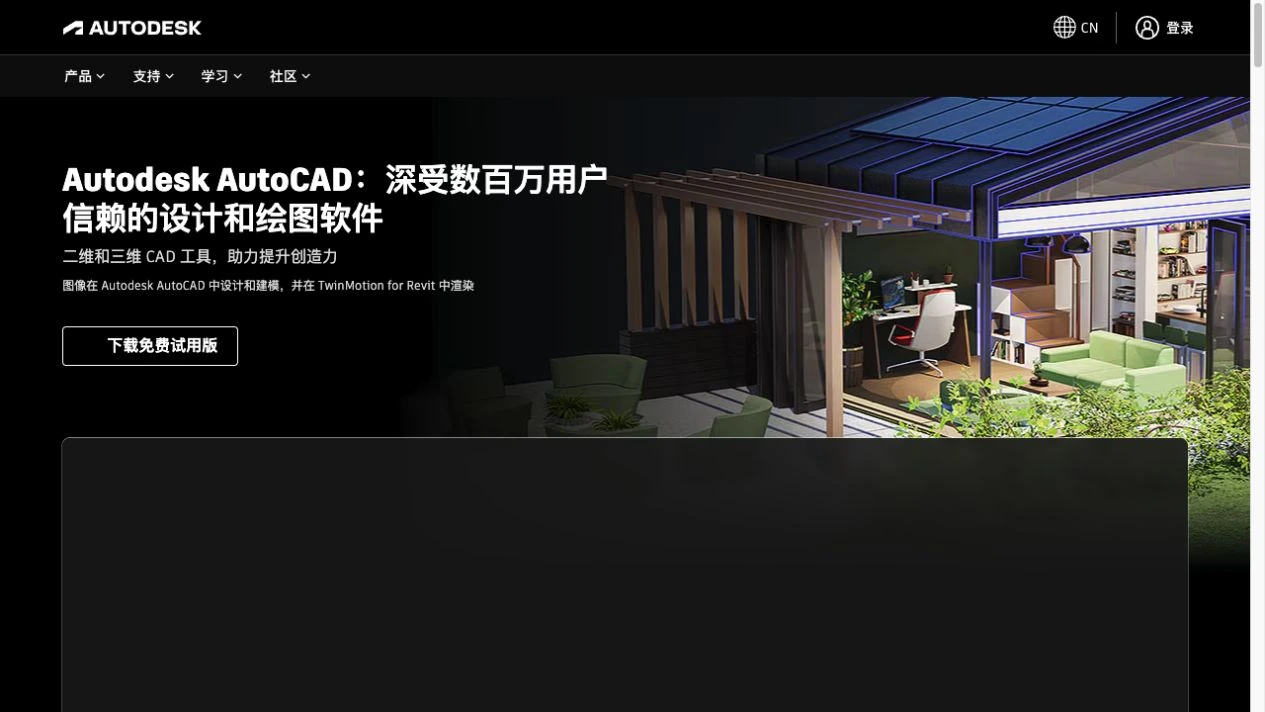

AutoCAD 官方页面，可从页面中的下载、试用或账户入口进入 Windows 安装流程。

3. 选择 Windows 下载内容

在产品详情中选择所需发行版、Windows 平台和语言。优先从下载方法菜单选择“直接下载”，保存官方提供的完整安装介质；若账户仅显示“下载”，则按页面提供的 EXE 下载方式获取文件。

4. 解压官方安装介质

对于 2025 版及更新产品，确保官方提供的 .exe 解压程序与配套 .7z 文件均已完整下载并位于同一文件夹，然后双击 .exe。安装内容通常会解压到 C:\Autodesk\WI\。

5. 以管理员身份启动安装

进入解压后的安装目录，右键单击安装程序并选择“以管理员身份运行”。Windows 显示用户账户控制提示时选择“是”，随后阅读并接受 Autodesk 条款。

6. 选择组件并完成安装

核对安装位置及可选组件，取消不需要的附加内容后开始安装。等待安装结束；如安装程序要求重启，请先保存其他工作再重新启动 Windows。

7. 登录并验证许可

首次启动 AutoCAD 时使用与订购、试用或教育资格关联的 Autodesk ID 登录。若许可由组织管理，需确认管理员已向该账户分配 AutoCAD 使用权限。

常见问题解答（FAQ）

AutoCAD 可以用来做什么？

它用于精确的二维和三维绘图、设计与建模，可处理实体、曲面、网格、标注和工程文档，并提供图形比较、对象计数、表格及任务自动化功能。

哪些人适合使用 AutoCAD？

常见用户包括学生、建筑师、设计师、工程师、项目经理、房地产开发人员和施工专业人员。

AutoCAD 能在 Windows 上运行吗？

可以。AutoCAD 桌面软件支持 Microsoft Windows，安装前应在官方系统要求页面核对受支持的具体 Windows 版本和硬件条件。

如何从官方渠道下载 AutoCAD？

试用用户可进入 AutoCAD 官方试用页面；订购用户可登录 Autodesk Account，在产品列表中选择版本、Windows 平台、语言和下载方法。

一份 AutoCAD 单用户许可可以安装到几台设备？

官方说明允许在最多三台计算机或其他设备上安装，但同一指名用户在任意时刻只能登录并使用一台设备。

AutoCAD 与 AutoCAD LT 有什么区别？

AutoCAD LT 主要面向二维绘图和文档编制；AutoCAD 在其基础上增加三维建模、重复流程自动化、API 与附加应用支持，并包含多套行业专业化工具组合。

Windows 版 AutoCAD 应从哪里下载？

登录 Autodesk Account，进入“所有产品和服务”，找到 AutoCAD 后选择版本、Windows 平台、语言和下载方式。

Windows 直接下载安装包是什么格式？

Autodesk 2025及更高版本的直接下载由一个 EXE 提取程序和一个7Z压缩文件组成；运行 EXE 可提取完整安装包。

AutoCAD 是否提供免费试用？

提供15天免费试用；试用期结束后会自动失效，不能延长，可改购订阅或 Flex。

下载和激活是否需要 Autodesk Account？

需要。可用下载内容显示在 Autodesk Account 中，试用版的访问和产品管理也要求 Autodesk Account。
