blender几何节点连接两个点怎么弄教程

在 Blender 的几何节点（Geometry Nodes）系统中，连接两个空间位置是构建基础几何体的常见需求。无论是绘制简单的辅助线，还是构建复杂的程序化模型，理解如何定义起点和终点并生成连接线都是第一步。本教程将带你熟悉几何节点编辑器的界面布局，重点介绍 Curve Line 和 Mesh Line 两个核心节点的使用方法，帮助你直观地实现两点之间的连接。

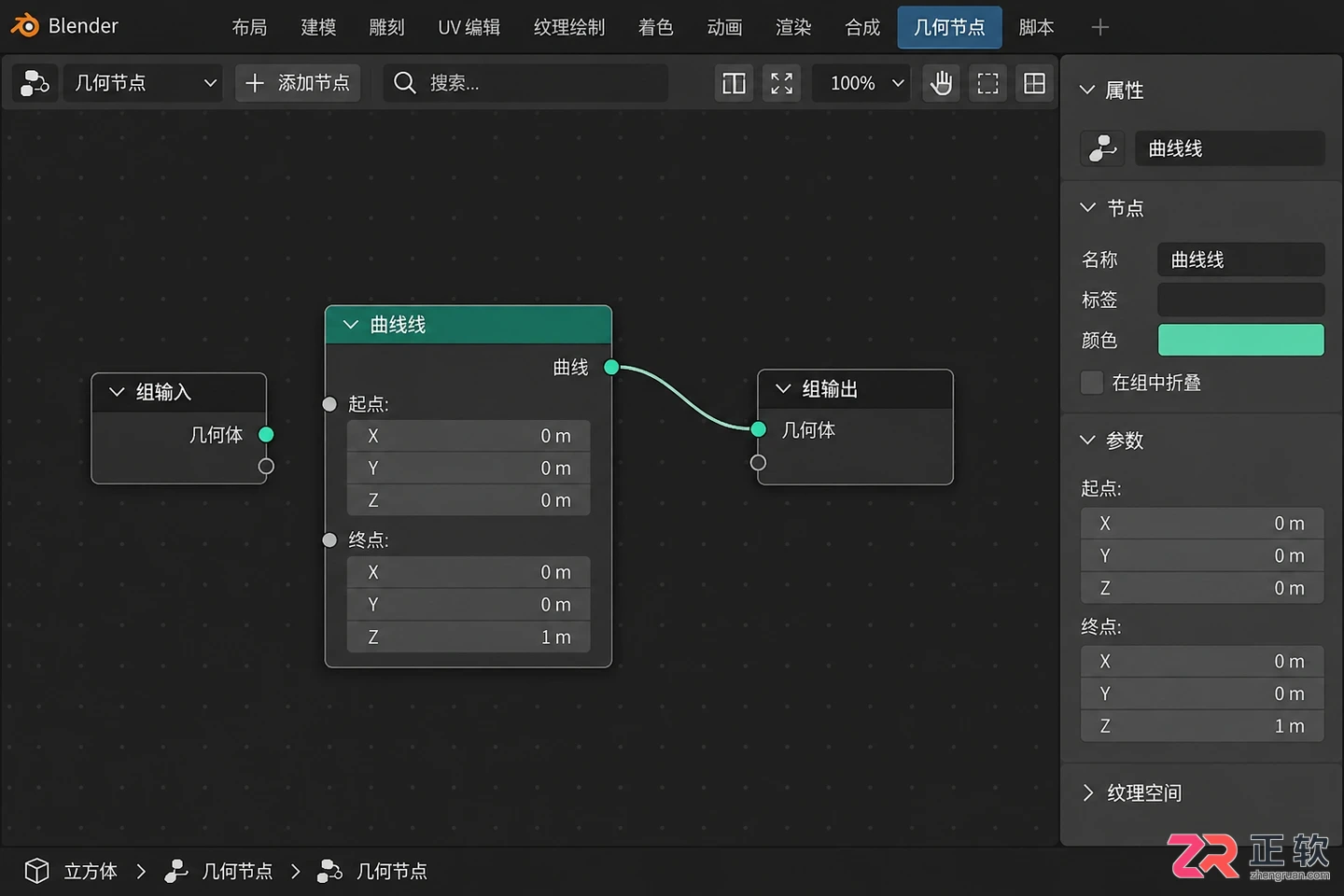

Blender 几何节点编辑器界面，展示了节点画布、属性面板及基本的节点连接关系

概述

几何节点编辑器通过节点间的连线传递数据。要连接两个点，不能仅靠数值输入，必须使用能生成几何数据的节点。最常见的两种选择是 Curve Line（曲线线）和 Mesh Line（网格线）。前者生成曲线数据，适合后续进行倒角或截面处理；后者直接生成包含顶点和边的网格数据。理解这两者的区别以及它们在节点树中的位置，是掌握连接操作的关键。

关于 Geometry Nodes 编辑器

进入 Blender 后，切换到“几何节点”工作区，或在任意工作区将编辑器类型改为“几何节点编辑器”。界面主要划分为几个区域：顶部是工具栏，包含添加节点、搜索和视图控制；中间大面积区域是节点画布，用于排列和连接节点；右侧通常显示属性面板，用于查看选中节点的详细参数。

在节点画布中，每个节点左侧为输入插口，右侧为输出插口。连接两个点的基本逻辑是：从生成几何的节点（如 Curve Line）右侧引出连线，连接到 Group Output（组输出）节点的 Geometry 输入端。只有连接到最终输出的几何体，才会在三维视图中显示出来。

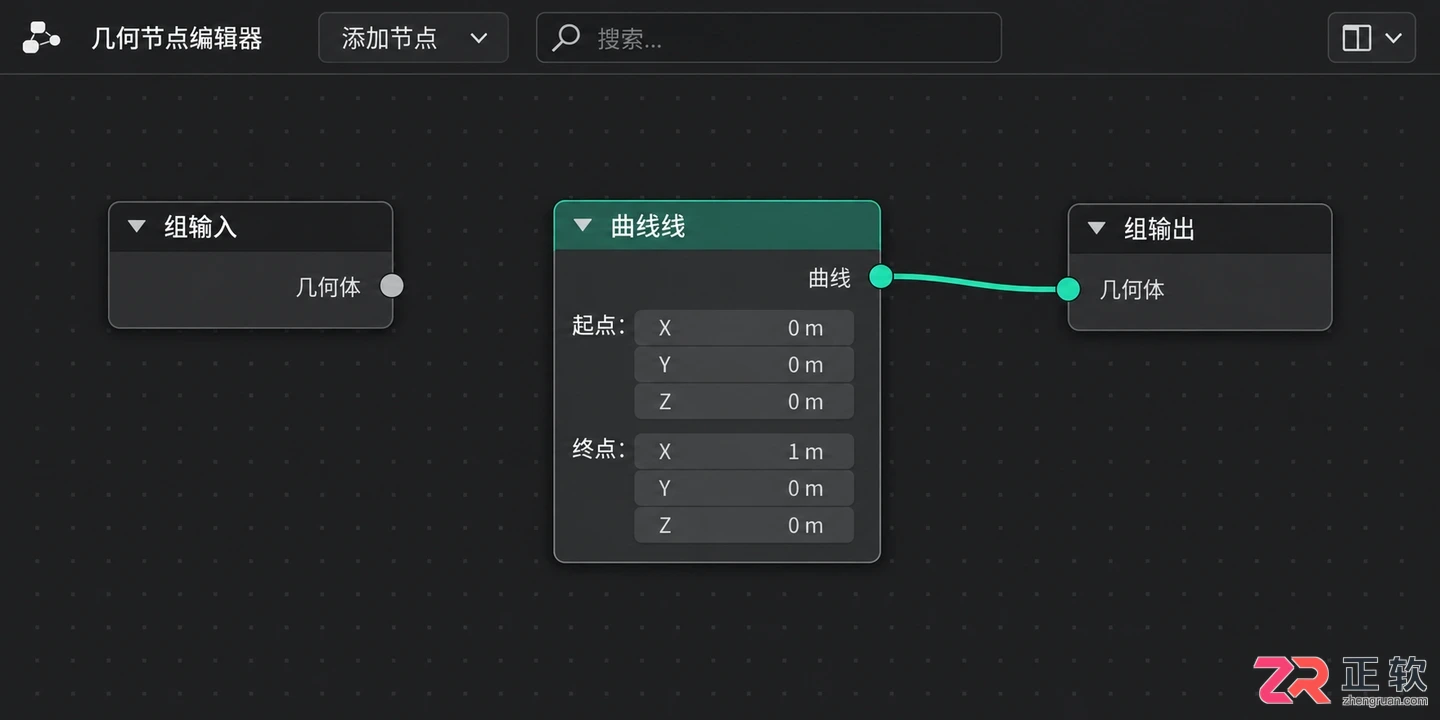

关于 Geometry Nodes 编辑器

关于 Curve Line 节点

Curve Line 节点位于“添加”菜单的“曲线”分类下，或者通过 Shift+A 搜索“Curve Line”添加。它是连接两个点最直观的方式之一。

选中该节点后，在右侧属性面板或节点界面上可以看到“模式”选项。将其设置为“点”（Points），节点会出现 Start（起点）和 End（终点）两个向量输入框。这两个输入框决定了线段在三维空间中的位置。默认情况下，它们可能是固定的数值，但你可以点击旁边的圆点，将其转换为字段输入，从而连接其他节点提供的坐标数据。

Start 和 End 接受的是三维向量（Vector）。如果你需要精确控制坐标，可以使用 Combine XYZ 节点，将 X、Y、Z 三个数值合并为一个向量，然后分别连接到 Start 和 End。修改这些数值时，三维视图中的线段会实时更新长度和方向。

需要注意的是，Curve Line 输出的是曲线数据。在默认的实体显示模式下，它可能只显示为一条极细的线，甚至在某些视角下难以察觉。如果需要更明显的视觉效果，通常需要后续连接 Curve to Mesh 节点。

关于 Mesh Line 节点

如果你需要的是真正的网格边（Edge），而不是曲线，可以使用 Mesh Line 节点。它位于“添加”菜单的“网格”分类下。

Mesh Line 节点同样支持通过起点和终点定义线段。在节点属性中，将模式设置为“端点”（End Points），此时会出现 Start Location 和 End Location 输入。与 Curve Line 类似，你可以直接输入坐标值，或连接向量数据。

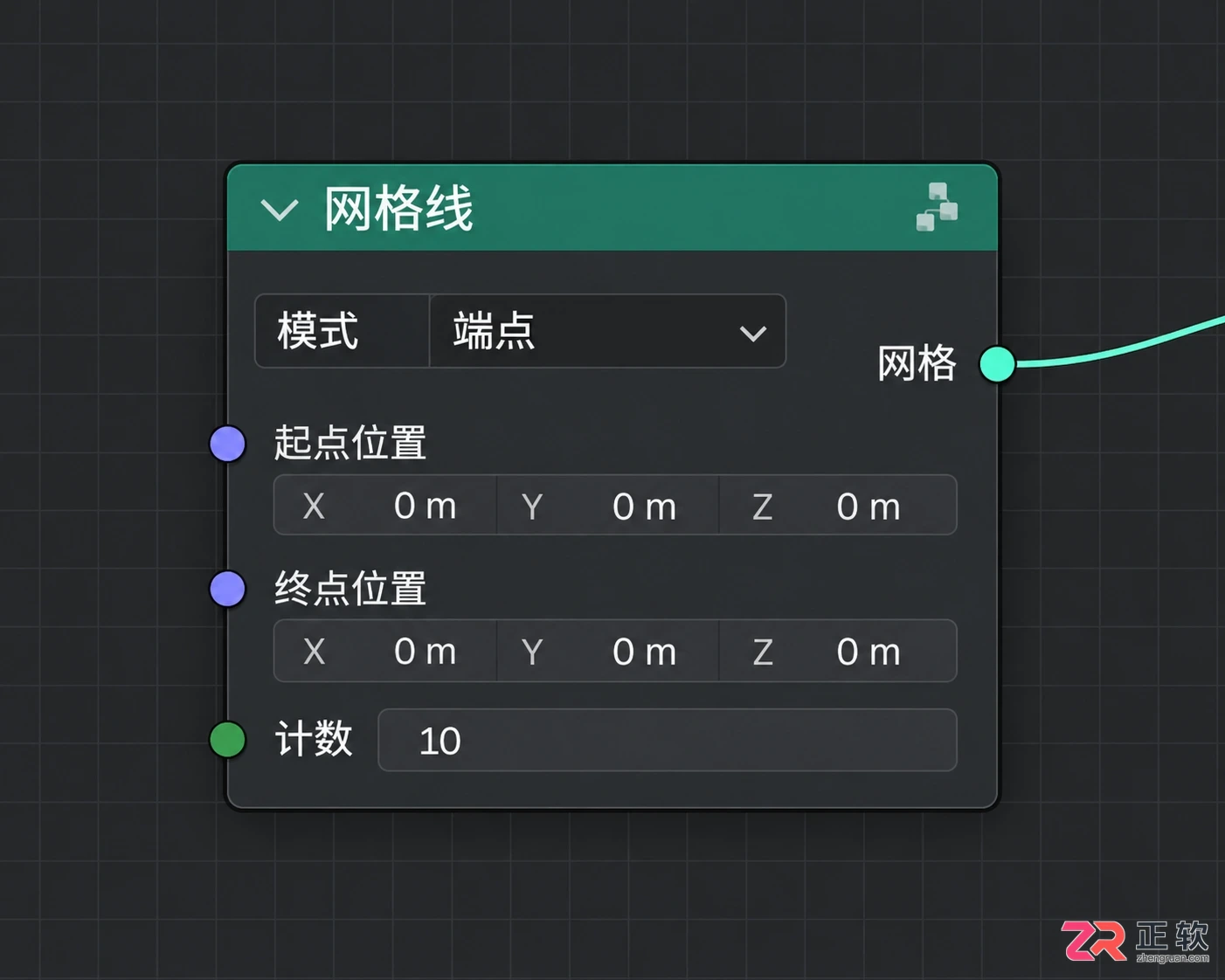

Mesh Line节点设置为End Points模式，用于生成网格线段

Mesh Line 的优势在于它直接输出网格几何体，包含顶点和边。这意味着你可以直接对其进行挤出、细分或其他网格编辑操作，而无需经过曲线转网格的步骤。如果只需要连接两个点且不需要后续的曲线特性（如平滑倒角），Mesh Line 是更轻量级的选择。

此外，Mesh Line 还有一个 Count（计数）参数。当模式为“端点”时，Count 决定了起点和终点之间插入的顶点数量。若只需连接两点，保持默认值即可；若需要分段更多的线段，可以增加此数值。

关于位置数据的输入

在实际操作中，两个点的位置往往不是手动输入的固定数值，而是来自场景中的其他对象或计算结果。这时，Combine XYZ 节点和 Object Info 节点就派上了用场。

Combine XYZ 节点可以将三个独立的浮点数合并为一个向量。你可以为起点和终点各准备一个 Combine XYZ 节点，分别输入坐标值，再连接到 Curve Line 或 Mesh Line 的 Start 和 End。这种方式便于直观地调整单个轴向的数值。

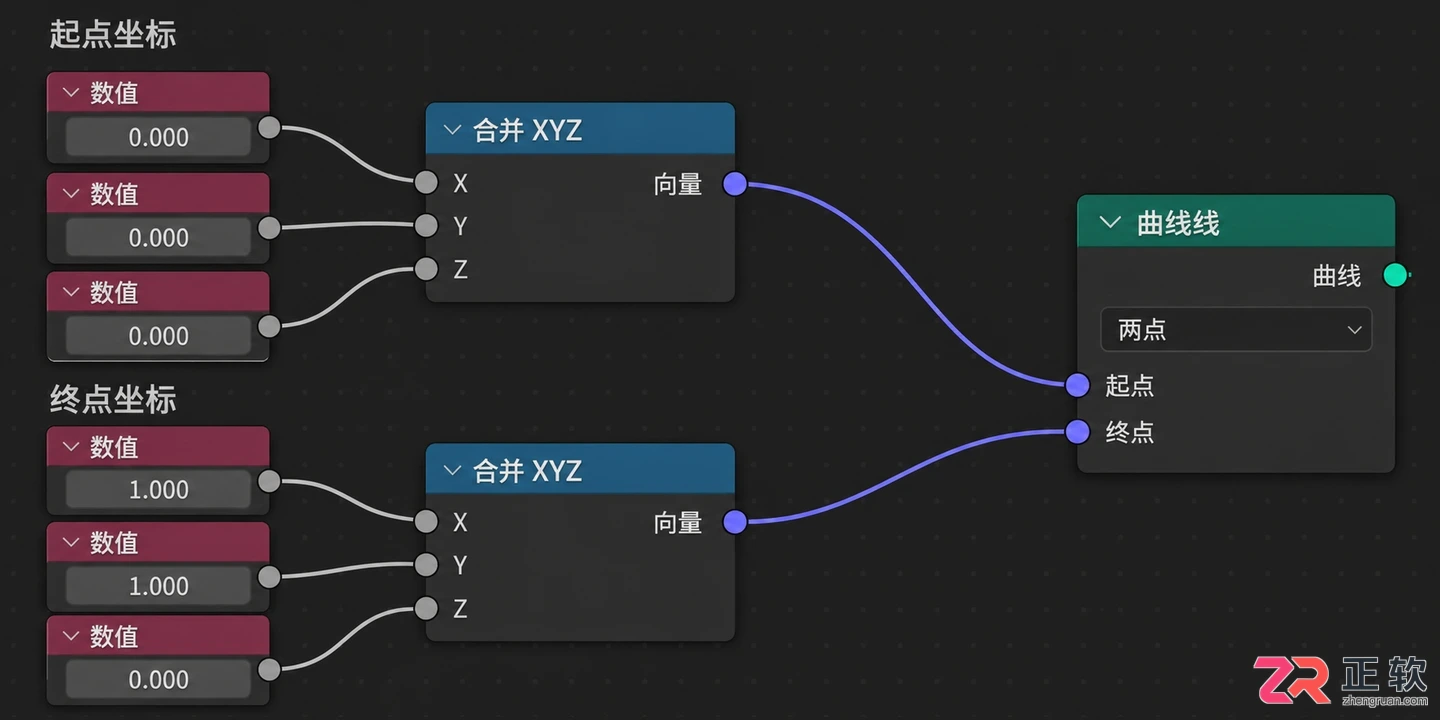

通过Combine XYZ节点组合XYZ数值并连接到线的起点

如果希望连接线跟随场景中的物体移动，可以使用 Object Info 节点。添加两个 Object Info 节点，分别选择场景中的两个对象，然后将它们的 Location（位置）输出连接到线的起点和终点。这样，当你在三维视图中移动物体时，几何节点生成的线段会自动更新，实现动态连接。

关于 Curve to Mesh 与显示优化

由于 Curve Line 生成的是曲线，直接在视口中观察可能不够清晰。为了让连接线更具实体感，通常会串联一个 Curve to Mesh 节点。

操作流程如下：

1. 将 Curve Line 的 Curve 输出连接到 Curve to Mesh 的 Curve 输入。
2. 添加一个 Curve Circle（曲线圆）或 Profile Curve（截面曲线）节点，将其输出连接到 Curve to Mesh 的 Profile Curve 输入。
3. 将 Curve to Mesh 的 Mesh 输出连接到 Group Output 的 Geometry。

通过调整 Curve Circle 的半径，你可以控制连接线的粗细。这一步骤不改变起点和终点的逻辑，仅改变几何体的表现形式，使其从一条不可见的数学曲线变为可见的管状网格。

关于连接至 Group Output

无论使用哪种节点生成几何体，最后一步都必须确保数据流向正确的出口。找到节点树最右侧的 Group Output 节点，检查其 Geometry 输入端是否已连接。

如果使用 Curve Line，请确保最终输出的是经过 Curve to Mesh 转换后的 Mesh 数据，或者是直接输出的 Curve 数据（取决于你的显示需求）。如果使用 Mesh Line，则直接将其 Mesh 输出连接到 Group Output。连接完成后，切换回三维视图，确认线段是否按预期显示在两个点之间。若未显示，请检查节点连接是否断开，或对象是否正确添加了几何节点修改器。

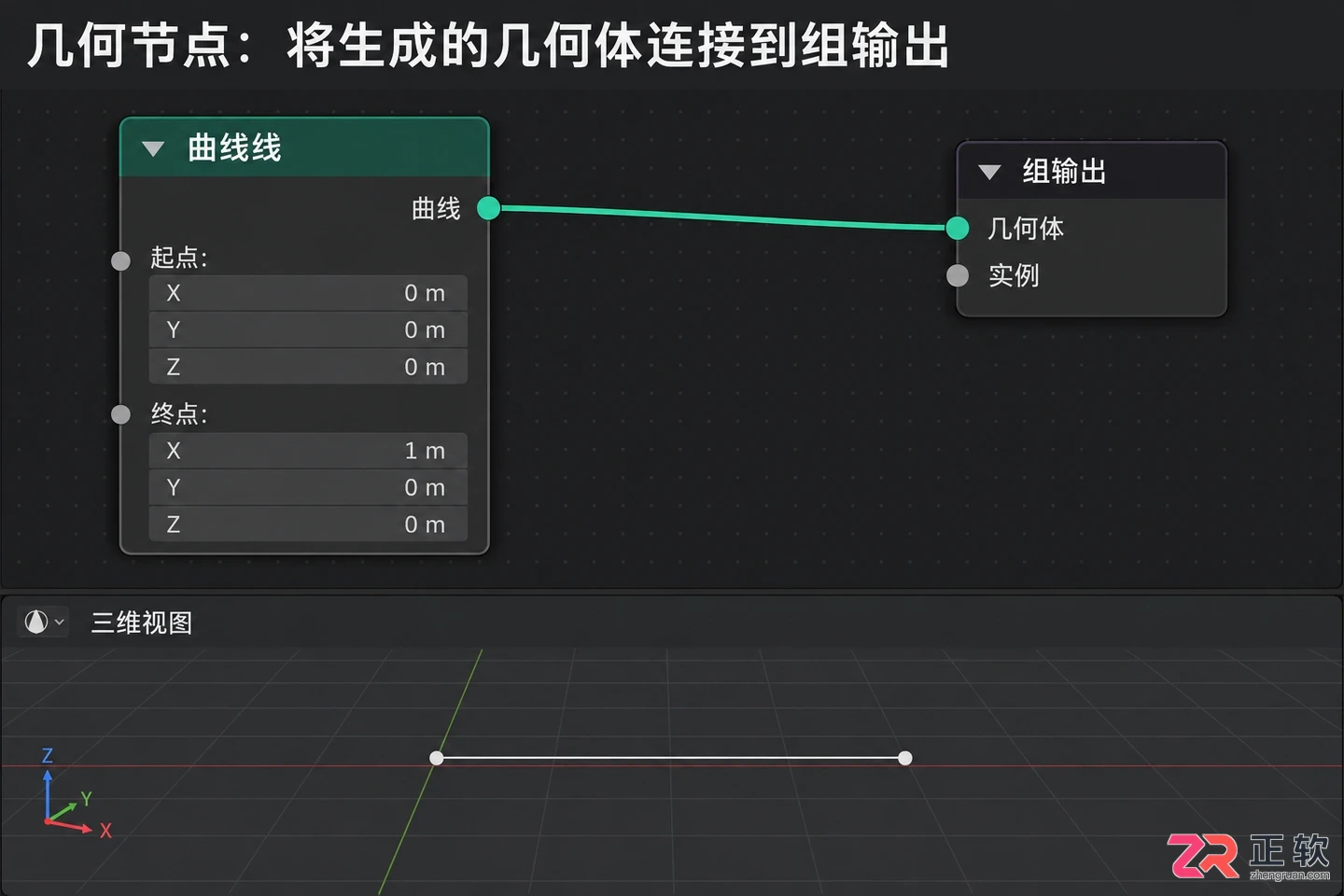

关于连接至 Group Output
