blender骨骼绑定生成控制器插件教程

在Blender中手动为三维模型创建控制器不仅耗时，还容易在极向目标约束、逆向动力学（IK）链条和层级继承上产生隐蔽错误。通过骨骼绑定生成控制器插件，核心逻辑是从一套定义解剖关节点的基础骨架（Meta-rig）出发，一键自动构建包含FK/IK切换、极向控制柄、形态层与驱动关系的完整绑定系统。本文基于Blender内置的核心插件Rigify及自定义控制器工作流，系统讲解从插件启用、基础骨架对位、参数设定到最终生成完整动画控制器的全流程与避坑指南。

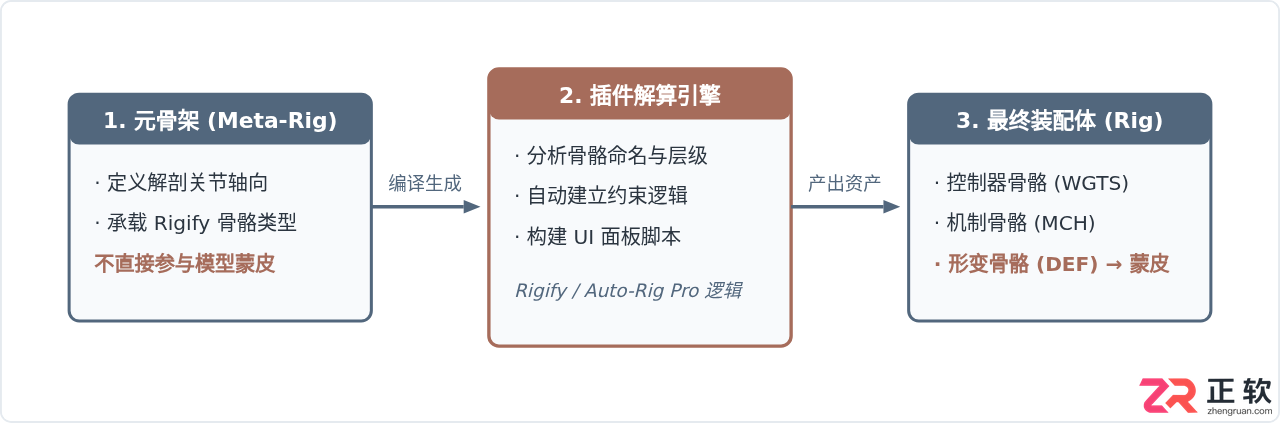

图1：控制器生成插件的核心运行机制与数据流向

一、插件工作原理与准备阶段

理解这类插件的前提，是将“生成骨架”与“形变骨架”区分开来。手动做骨骼绑定时，一个关节点往往需要三根骨骼重叠协作：一根负责权重形变（DEF）、一根负责逆向运动学（IK）、一根负责顺向运动学（FK），外加一根控制图形来方便动画师抓取。

控制器生成插件（以官方自带的 Rigify 为工业标准）的原理是：你只需搭建一个单层的骨骼模板（元骨架 Meta-rig），并告诉插件每个部分属于哪种类型（比如人体手臂、四足动物后腿或脊柱）。点击生成按钮后，插件会自动复制出多层内部机制骨骼（MCH）、创建视觉自定义控件（Shapes/WGTS）、并在姿态模式下添加好驱动器与开关脚本。

启用内置插件与环境检查

1. 打开 Blender，进入顶部菜单的 编辑 (Edit) → 偏好设置 (Preferences)。
2. 切换至 插件 (Add-ons) 选项卡，在搜索栏中输入 Rigify。
3. 勾选 Rigging: Rigify 前方的复选框。无需重启，此时骨骼创建菜单已更新。
4. 重要准备：在三维视口中选中你的角色网格模型，按下 Ctrl + A 执行 全部变换 (All Transforms)，确保模型的旋转全部归零（0,0,0），缩放全部统一为（1,1,1）。如果变换未应用，后续生成的控制器轴向会出现倾斜或形变位移。

二、标准化操作流程

控制器生成是一个具有不可逆依赖顺序的过程，必须先定位、再配置参数、最后点击生成并蒙皮。

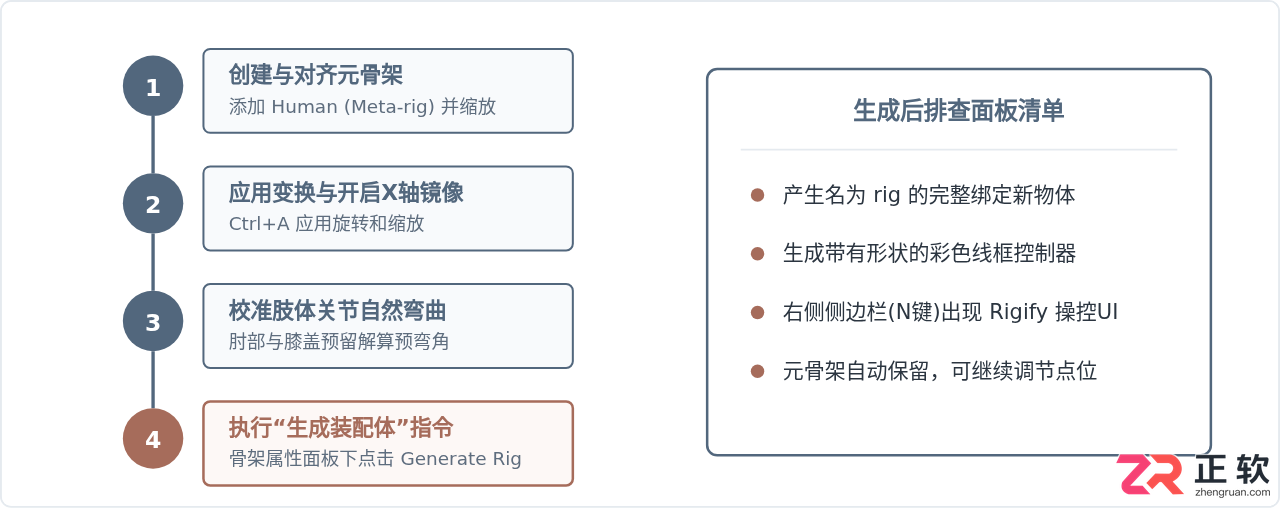

图2：从基础骨架到最终控制器的标准化生成步骤

步骤一：添加与精确对位基础骨架

在物体模式下按下 Shift + A，依次展开 骨架 (Armature)。启用 Rigify 后，菜单底部会新增多种预设。通用人型模型选择 Human (Meta-rig)；如果是游戏低多边形资产，可以选择 Basic Human (Meta-rig)。

选中生成的骨架，进入右侧 物体属性 → 视图显示 (Viewport Display)，勾选 在最前面 (In Front)。进入 编辑模式 (Edit Mode)，在右上角勾选 X轴镜像。逐步移动关节球（Head与Tail），使其与角色模型解剖位置严密贴合。

步骤二：检查骨骼类型属性（Bone Rig Types）

对于大部分常规人型，默认预设的类型已经配置完毕。但如果你删除了某些骨骼（例如角色没有小辫子或多余的面部控制器），需要确认保留骨骼的解算标签：

• 在编辑或姿态模式下选中特定根骨骼（例如大腿 thigh.L）。
• 转到右侧 骨骼属性 (Bone Properties) 面板，展开底部的 Rigify Type 区域。
• 大腿通常被标记为 spines.basic_spine 或 limbs.leg。如果该区域为空，插件在生成时将忽略该肢体的约束计算，仅当做普通骨骼处理。

步骤三：执行生成与重命名

退出到物体模式，选中该元骨架，进入右侧 骨架属性 (Data Properties)。滚动至最底部的 Rigify 面板：

1. 在 Target Rig 栏可以指定重写的目标骨架，首次生成保持默认即可。
2. 直接点击大按钮 Generate Rig（生成装配）。
3. 计算完成后，视口中会出现由线条、圆环、方框组成的全新骨架物体，默认命名为 rig。
4. 隐藏初始的元骨架（按 H 键），切勿直接删除它，后续修改身材比例时仍需重新调用它执行 Re-Generate。

三、核心架构与骨骼层级解析

生成的控制器骨架结构十分精密。很多新手在这一步直接选中整个 rig 与网格模型进行 Ctrl + P 自动权重绑定，导致网格顶点被绑定到了控制器外框上，动画旋转时模型产生严重撕裂拉扯。

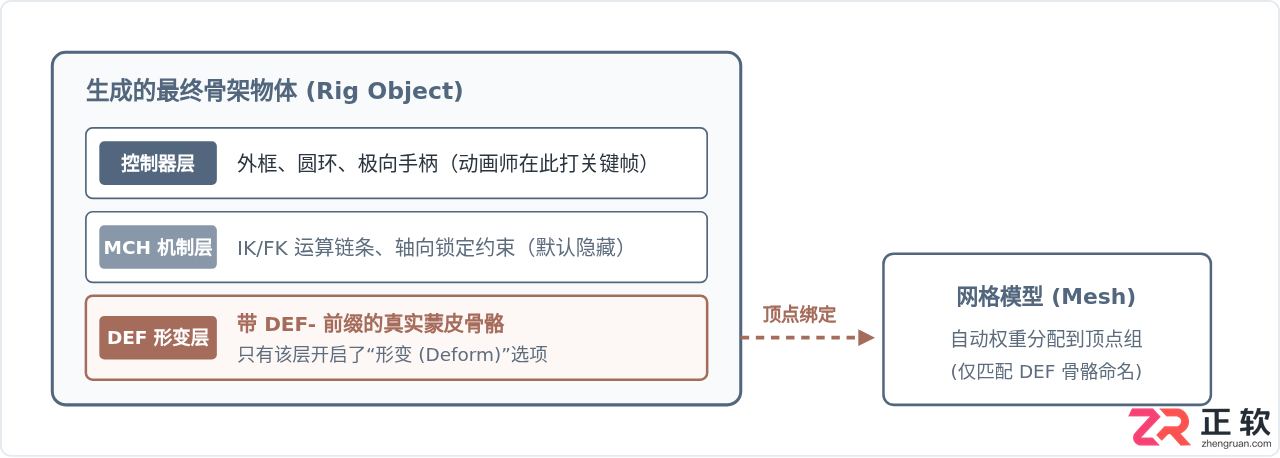

图3：生成装配体骨架内部的三层职能分离架构

如何正确绑定模型？

虽然 Rigify 内部包含了大量 MCH 与控制器骨骼，但在默认设置下，插件已经精准地把控制器骨骼的 形变 (Deform) 复选框关闭了，只有 DEF- 开头的骨骼保留了形变属性。

规范的蒙皮操作顺序为：

1. 在物体模式下，先左键点击角色的 网格模型。
2. 按住 Shift 键，再左键点击新生成的 控制器骨架 (rig)（注意不要误选到元骨架）。
3. 按下快捷键 Ctrl + P，在弹出的“设置父级目标”菜单中选择 附带自动权重 (With Automatic Weights)。
4. 选中控制器骨架，进入 姿态模式 (Pose Mode)，抓取手部或脚部的方框控制器移动，测试肢体跟随与拉伸情况。

四、常用控制器配置与进阶调整

生成完毕后，动画师最常使用的操作是调整动力学模式。选中生成的控制器，按 N 键打开三维视口右侧侧边栏，可以看到专属于 Rigify 的控制面板。

1. FK 与 IK 的无缝切换

选中手腕或脚踝控制器，在右侧面板的 Rig Main Properties 中会看到一个名为 IK-FK (hand.L) 的滑块：

• 数值为 0.0 时：当前处于绝对的 FK（顺向动力学） 状态，肢体完全由肩膀、大臂、小臂的旋转控制器驱动。
• 数值为 1.0 时：当前处于绝对的 IK（逆向动力学） 状态，手掌跟随外部控制器自由移动，肘关节自动解算方向。
• 面板下方提供了 Snap FK to IK 与 Snap IK to FK 按钮。在做动画姿态对齐时，只需点击该按钮，系统会自动将另一种模式的骨骼位置完全吸附到当前姿态，杜绝切换时的画面穿帮与跳帧。

2. 局部轴向与自定义控制器形状替换

如果在姿态模式下觉得某个部位的线框过大或遮挡模型视线，无需重新生成骨架：

1. 在姿态模式下选中该控制器骨骼。
2. 前往右侧 骨骼属性 (Bone Properties) → 视图显示 (Viewport Display)。
3. 展开 自定义物体 (Custom Object)，你可以将其替换为场景中的任意简单曲线或自定义多边形网格，并在此调整缩放与旋转偏移。

五、高频报错排查与技术验证

在使用骨骼绑定生成插件时，遇到错误弹窗通常集中在编译期或动画解算期。下表汇总了最常见的四类故障与标准解决方案。

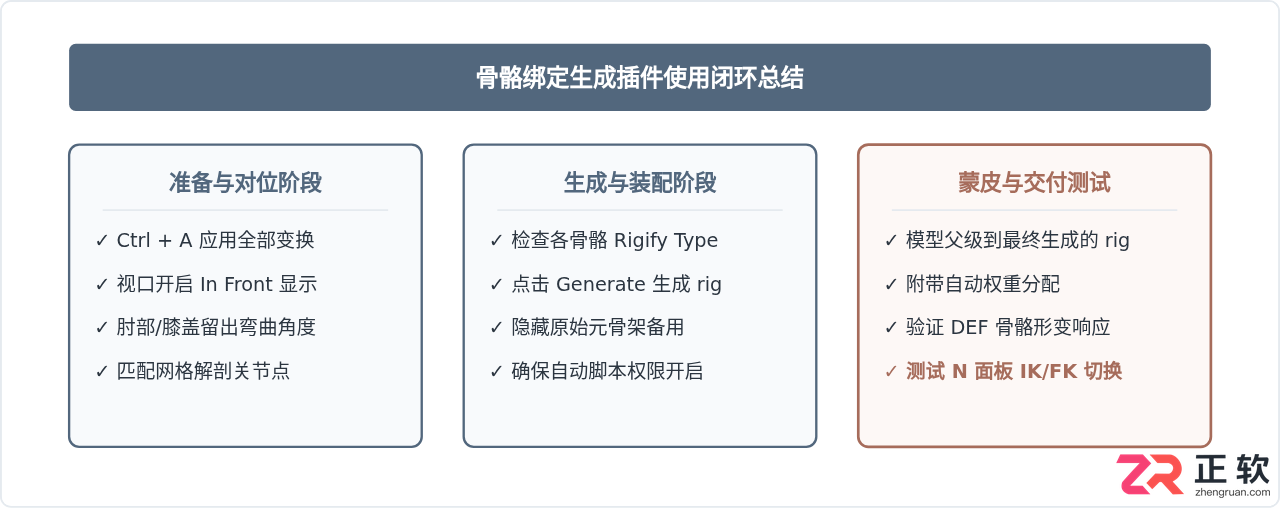

图4：控制器生成工作流全节点规范总结

掌握控制器生成插件的本质，在于理解它是一个“骨架编译器”。无论使用 Blender 内置的 Rigify，还是商业插件如 Auto-Rig Pro，其底层逻辑都是高度共通的：通过严谨的基础骨架位置定义关节空间，交由插件自动展开多层约束与驱动，最终让动画师在干净、可视化的控制器界面下专注于动作表现本身。
