3dmax建筑建模基础教程：零基础入门与详细建模步骤

在3ds Max中完成建筑外观建模，最直接的好处是能够精确控制尺寸，并为后续的室内设计和渲染提供准确的几何基础。对于零基础用户，不必一开始就挑战复杂曲面，从标准的矩形体块和简单的布尔运算入手，能快速建立空间感并看到成果。

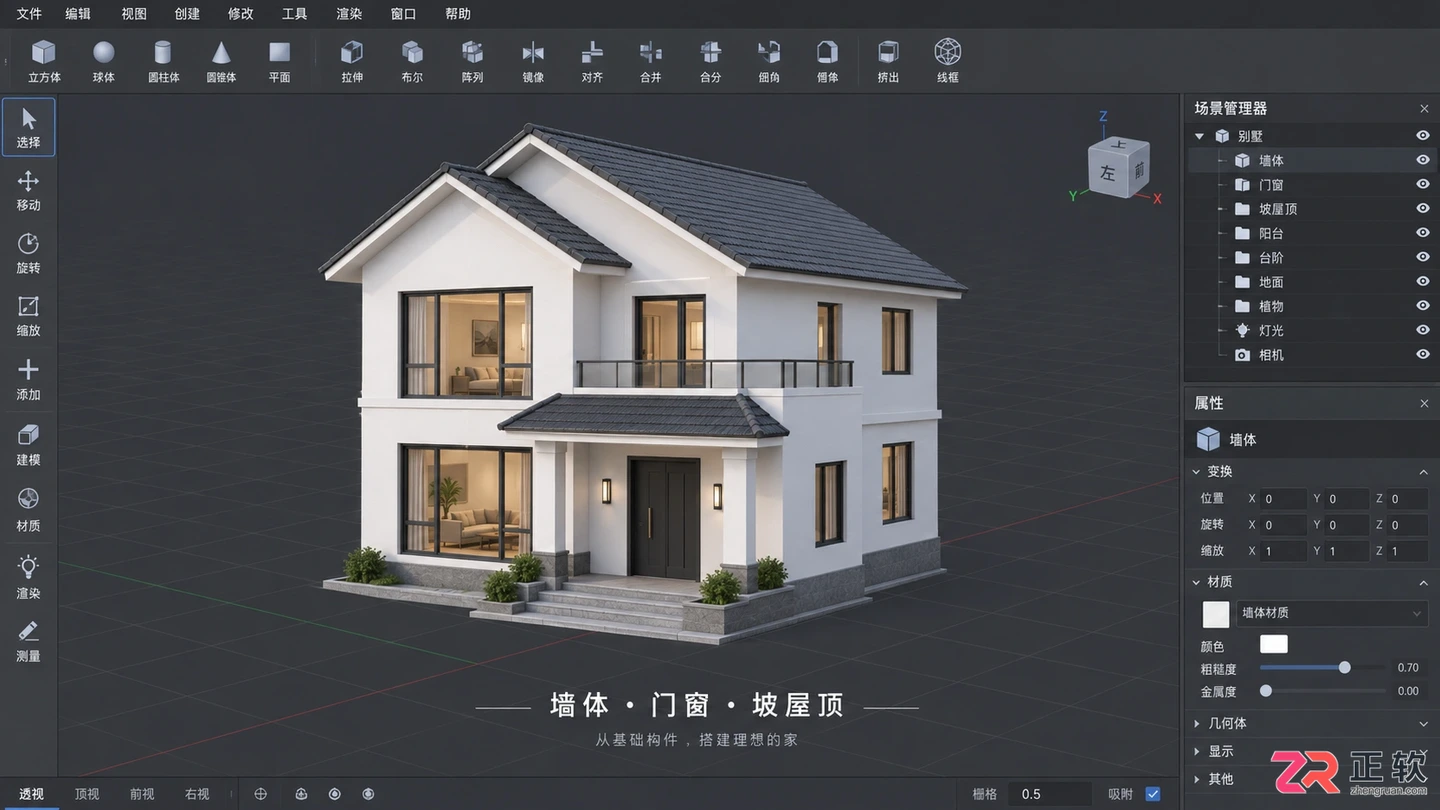

最终完成的简易别墅模型效果，包含墙体、门窗洞口及坡屋顶

建模的核心逻辑通常遵循“由整体到局部”的原则：先确定建筑的长宽高等基本体量，再处理门窗洞口，最后添加屋顶和细节。开始前，请确保已安装3ds Max软件，并熟悉基本的视图导航操作（如鼠标中键旋转、Alt+中键平移）。

1. 设置系统单位与参考平面

启动3ds Max后，首要任务是统一度量衡，避免后续导入CAD图纸或与其他软件协作时出现比例错误。

点击菜单栏的【自定义】>【单位设置】。在弹出的对话框中，将“显示单位比例”和“系统单位设置”均设置为“毫米”或“米”，这符合建筑行业的常规标准。设置完成后，点击确定。

为了辅助定位，可以在顶视图中创建一个矩形作为地基参考。进入【创建】面板，选择【图形】>【矩形】，在顶视图拖动绘制一个适当大小的矩形。选中该矩形，进入【修改】面板，在“参数”卷展栏中输入具体的长度和宽度数值，例如长10000mm，宽8000mm。这个矩形将作为我们后续墙体对齐的基准。

2. 绘制墙体轮廓并挤出高度

建筑墙体通常基于闭合的二维线条生成。我们将使用“线”工具来绘制不规则的建筑外轮廓。

在【创建】面板中选择【图形】>【线】。确保顶部工具栏中的“捕捉”功能已开启（快捷键S），并设置为捕捉顶点或端点。在顶视图中，沿着之前创建的参考矩形或直接根据设计草图，点击绘制出建筑的外墙轮廓线。注意，最后一点必须与起点重合以形成闭合样条线。

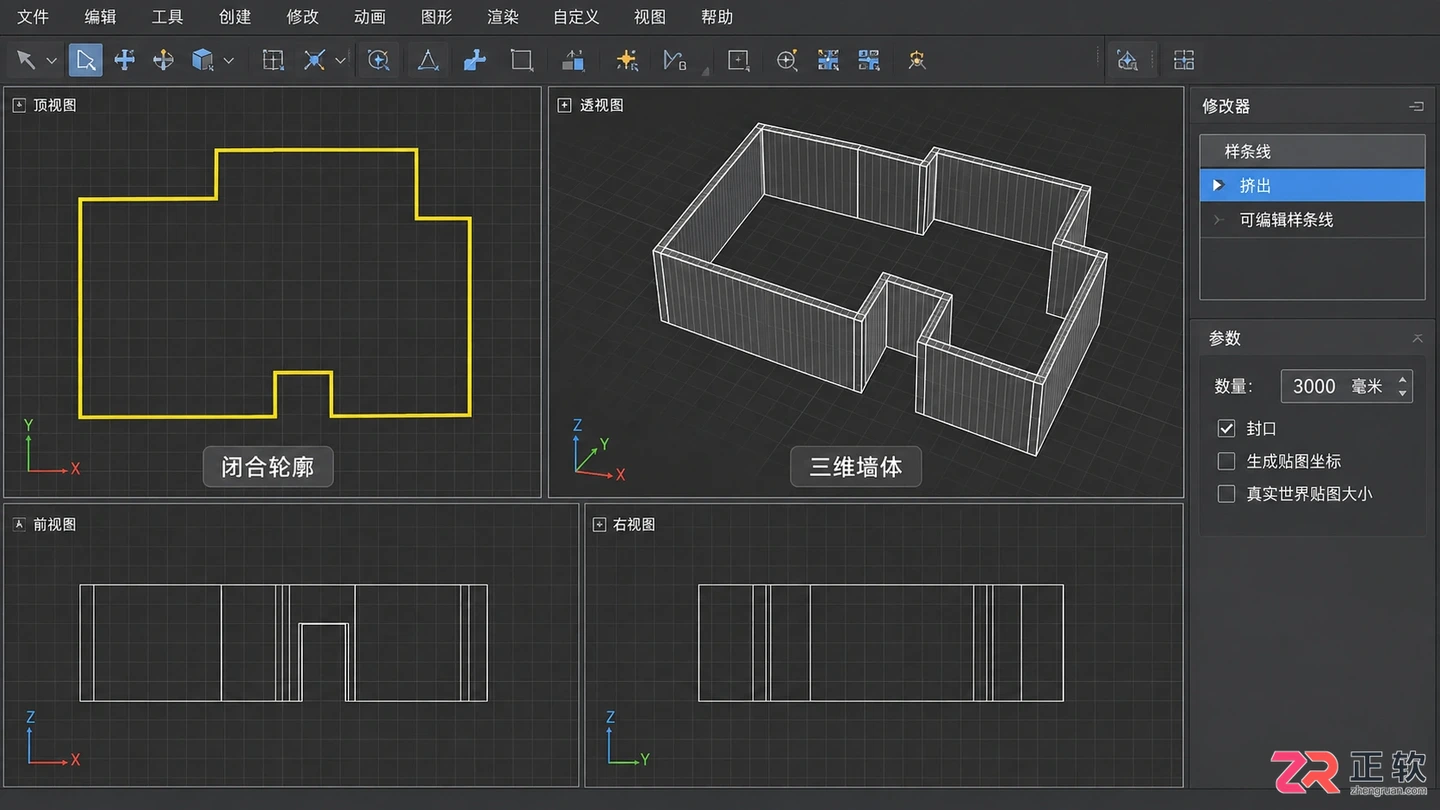

绘制闭合墙体轮廓线并应用挤出修改器生成三维墙体

选中绘制好的闭合样条线，进入【修改】面板。在修改器列表中找到并添加【挤出】修改器。在“参数”卷展栏中，设置“数量”为层高，例如3000mm。此时，二维的线条立即变成了具有厚度的三维墙体实体。如果需要在视图中看到更真实的效果，可以按F3切换线框/实体显示，按F4显示边面。

3. 使用布尔运算开设门窗洞口

真实的建筑墙体需要门窗。对于初学者，使用“复合对象”中的“布尔”运算是一种直观且无需复杂拓扑调整的方法。

首先，创建一个长方体作为“挖洞工具”。进入【创建】>【几何体】>【标准基本体】，选择【长方体】。在墙体上需要开窗的位置拖动创建一个长方体，其尺寸应略大于实际窗户尺寸，并确保它完全穿透墙体。

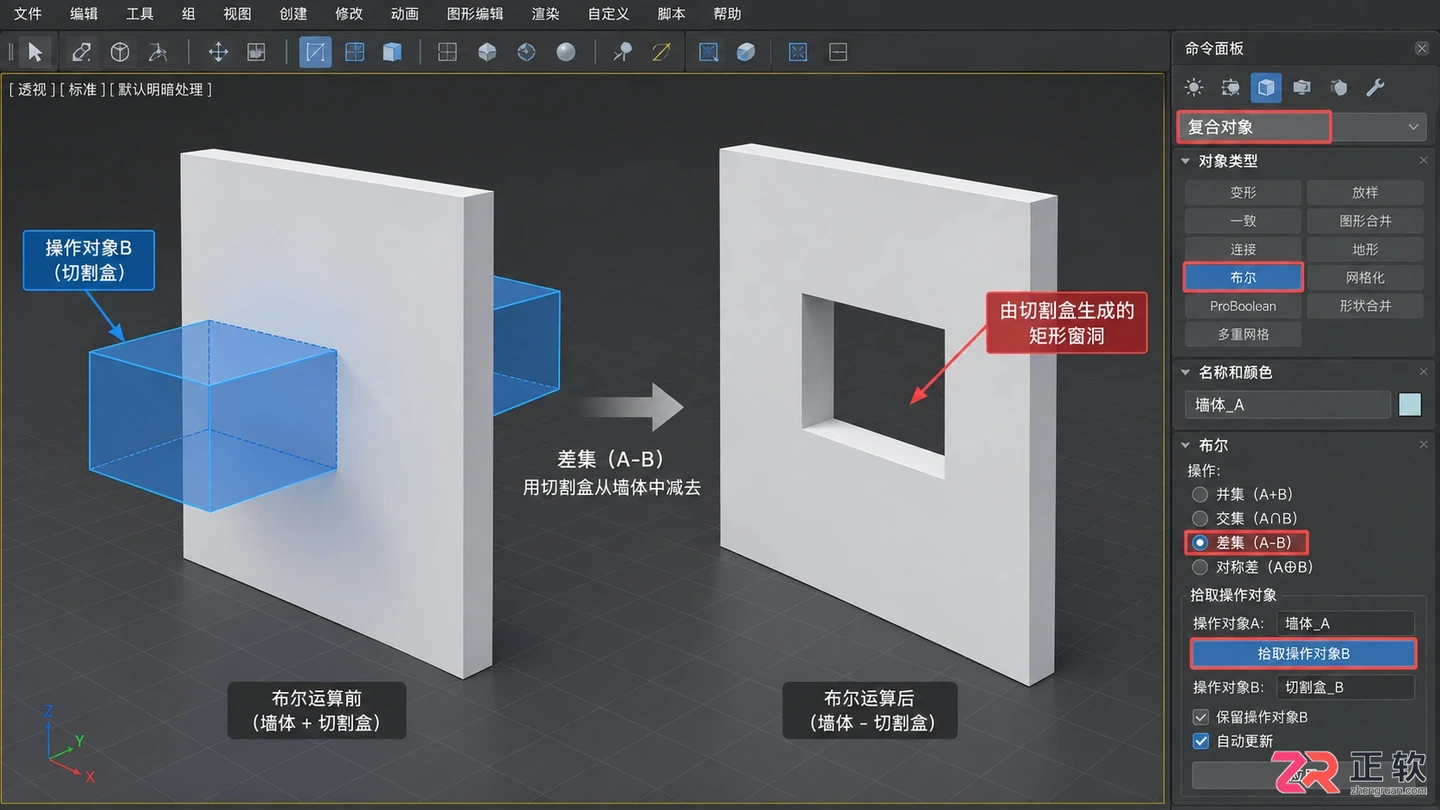

通过布尔运算差集从墙体中减去长方体以形成门窗洞口

选中墙体对象，进入【创建】面板，下拉菜单选择【复合对象】，点击【布尔】。在“拾取布尔”卷展栏中，确保操作类型为“差集（A-B）”，然后点击【拾取操作对象B】按钮，接着在视图中点击刚才创建的长方体。此时，长方体所占据的空间会从墙体中减去，形成一个通透的洞口。重复此步骤，可快速开设多个门窗位置。

4. 创建坡屋顶结构

屋顶是建筑形态的重要组成部分。我们可以利用“编辑多边形”或简单的几何体组合来完成。

这里演示一种简单的双坡屋顶做法。创建一个长方体，将其长度和宽度调整为覆盖整个建筑顶部，并适当增加高度。选中该长方体，右键转换为【可编辑多边形】。

进入【修改】面板，选择“边”子层级。选中屋顶长方体顶部中间的一条纵向边。使用【连接】工具或在上方工具栏找到【切角】或手动移动。更简单的方法是：保持长方体选中状态，添加【FFD 2x2x2】修改器，进入“控制点”层级，选中顶部一排的控制点，使用缩放工具沿Y轴压缩，或使用移动工具向上提拉中间点，形成屋脊。另一种常用方法是直接使用【创建】>【扩展基本体】中的【屋脊】或【切角长方体】进行拼接，但对于自定义坡度，编辑多边形更为灵活。

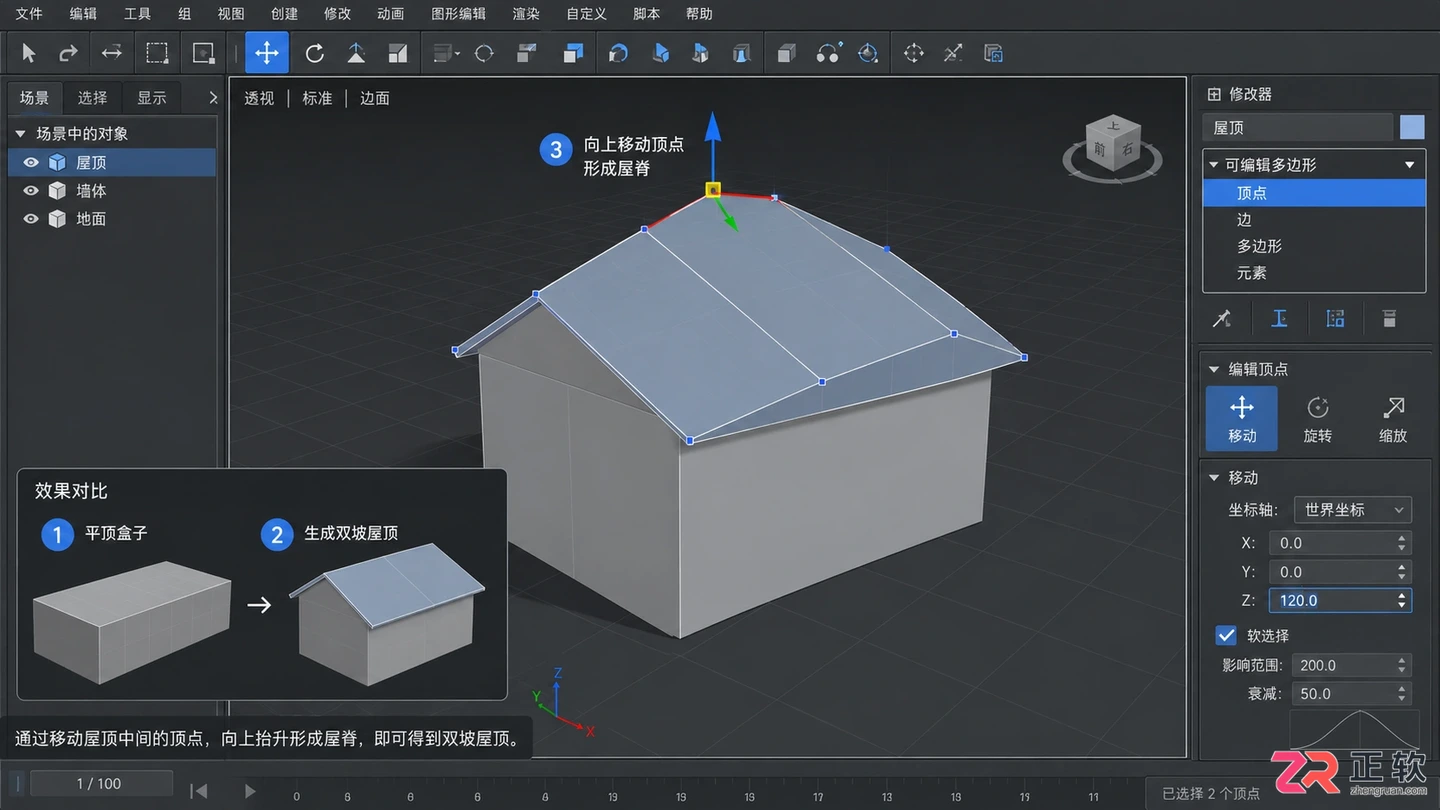

通过调整多边形顶点位置构建双坡屋顶结构

调整顶点位置，使屋顶边缘与墙体对齐，并形成合适的排水坡度。如果需要屋檐伸出，可以适当放大屋顶底面的顶点。

5. 验证模型完整性与保存

完成基本体量后，需要检查模型是否存在破面或未闭合的区域，这对于后续渲染至关重要。

切换到透视视图，按住Alt+鼠标中键环绕观察模型。检查门窗洞口是否穿透墙体，屋顶是否与墙体紧密衔接。如果发现布尔运算后产生的黑面或法线反转，可以选中对象，添加【法线】修改器并勾选“翻转法线”，或者进入多边形层级手动调整。

确认无误后，点击【文件】>【保存】，建议将文件命名为“Villa_Base.max”以便后续细化。此时的模型虽然简单，但已经具备了建筑的基本空间结构和比例，可以直接用于下一步的材质赋予或灯光布置测试。

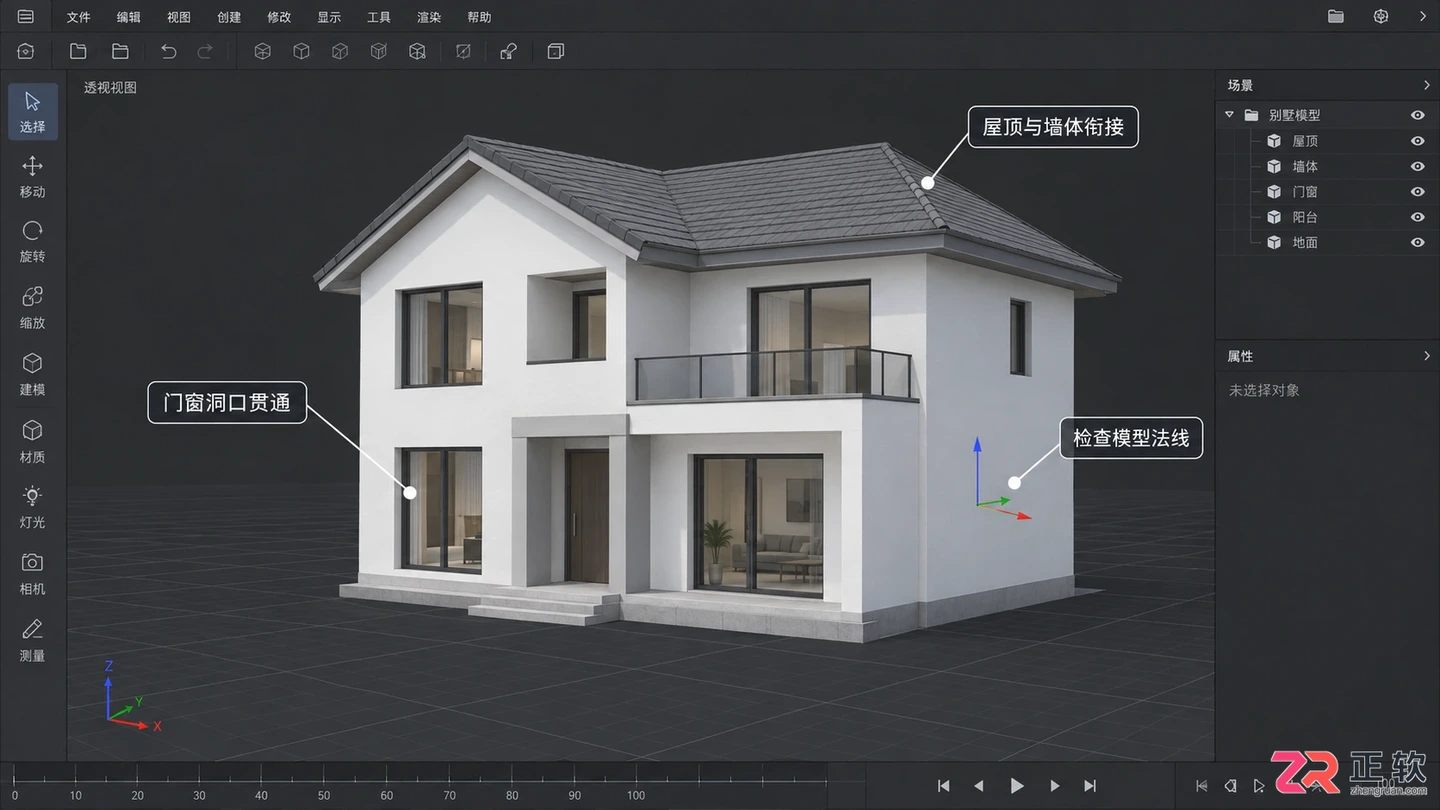

检查模型完整性，确认墙体、洞口与屋顶衔接无误
